WorksheetsBasic Transmission
Total questions: 25
Worksheet time: 13mins
Istilah power train pada unit dump truck adalah merujuk kepada komponen apa saja
engine, PTO, transmisi, propeller shaft, differential, dan final drive
engine, clutch, transmisi, propeller shaft, differential, dan final drive
clutch, transmisi, propeller shaft, differential, dan final drive
clutch, gearbox, propeller shaft, differential, dan final drive
Hasil dari gaya yang diberikan seseorang dan panjang lengan tuas tertentu untuk bekerja memutar suatu benda adalah definisi dari
Kelembaban
Power
Torsi
Kecepatan
Diameter gear yang besar maka
torquenya yang dihasilkan besar tetapi kecepatan putarannya lambat.
torque dan rpm yang dihasilkan sama
torquenya yang dihasilkan lebih kecil tetapi kecepatan putarannya cepat
Diameter gear yang kecil, maka
torquenya yang dihasilkan lebih besar tetapi kecepatan putarannya lambat.
torque dan kecepatan yang dihasilkan sama
torque yang dihasilkan kecil tetapi kecepatan putarannya lebih cepat.
Apabila terdapat kondisi pertautan gear seperti gambar berikut yaitu gear dengan diameter besar memutar gear dengan diameter yang lebih kecil, kondisi apa yang dihasilkan
peningkatan torsi
peningkatan kecepatan
peningkatan gaya
penurunan efisiensi
Apabila terdapat kondisi pertautan gear seperti gambar berikut yaitu gear dengan diameter kecil memutar gear dengan diameter yang lebih besar, kondisi apa yang dihasilkan
peningkatan torsi
peningkatan kecepatan
penurunan kecepatan
penurunan torsi
Berapakah gear ratio dari pertautan dua buah gear berikut
5 : 1
0,2 : 1
40 : 1
8 : 1
Berapakah gear ratio dari pertautan dua buah gear berikut
0,2 : 1
0,5 : 1
5 : 1
17 : 1
Pada planetary gear set, jika sun gear sebagai input putaran, carrier ditahan dan
ring gear sebagai output putaran, maka apakah yang akan terjadi pada putaran output tersebut ?
Arah putaran input dengan output searah, menghasilkan kecepatan
Arah putaran input dengan output berlawanan, menghasilkan torsi
Arah putaran input dengan output searah, menghasilkan torsi
Arah putaran input dengan output berlawanan, menghasilkan kecepatan
Pada planetary gear set, jika sun gear sebagai input putaran, ring gear ditahan dan
carrier sebagai output putaran, maka apakah yang akan terjadi pada putaran output tersebut ?
Arah putaran input dengan output searah, menghasilkan kecepatan
Arah putaran input dengan output berlawanan, menghasilkan torsi
Arah putaran input dengan output searah, menghasilkan torsi
Arah putaran input dengan output berlawanan, menghasilkan kecepatan
Apa fungsi utama dari clutch dalam kendaraan?
Mengatur kecepatan mesin
Menghubungkan dan memutuskan tenaga dari engine ke transmisi
Menyediakan bahan bakar ke mesin
Mengontrol sistem pendingin
Apa yang terjadi jika clutch tidak berfungsi dengan baik?
Unit tidak dapat dihidupkan
Unit tidak dapat berjalan meskipun engine dihidupkan
Kecepatan maksimum kendaraan meningkat
Semua jawaban benar
Ketika pedal clutch diinjak, apa yang terjadi pada sistem transmisi?
Tenaga dari engine terputus
Tenaga dari engine diteruskan ke roda
Engine mati secara otomatis
Suara engine menjadi lebih keras
Apa fungsi utama dari torque converter dalam kendaraan yang menggunakan transmisi automatic?
Mengubah energi listrik menjadi energi mekanik agar tenaga yang dihasilkan lebih besar
Memindahkan tenaga dari engine ke transmisi secara halus dan meningkatkan torsi yang dihasilkan engine ke transmisi
Mengatur suhu engine dan transmisi
Meningkatkan efisiensi bahan bakar yang akan digunakan oleh kendaraan
Apa komponen utama yang terdapat di dalam torque converter?
Fan, shroud dan radiator
Turbin, Impeller, dan stator
Gear, bolt dan shaft
Hose, clamp dan filter
Apakah nama komponen pada bagian bagian sistem clutch berikut:
1 = Clutch disc, 2 = pressure plate, 3 = clutch housing, 4 = diaphragm spring, 5 = release bearing
1 = Clutch housing, 2 = pressure plate, 3 = clutch disc, 4 = diaphragm spring, 5 = release bearing
1 = Clutch housing, 2 = pressure plate, 3 = diaphragm spring, 4 = clutch disc, 5 = release bearing
1 = Release bearing, 2 = pressure plate, 3 = clutch disc, 4 = diaphragm spring, 5 = clutch housing
Apa fungsi dari komponen no 5 pada gambar berikut
media gesek antara flywheel dengan pressure plate
melindungi komponen dari kontaminasi kotoran luar
untuk memindahkan pergerakan dari disengaging shaft ke diaphragm spring (untuk menarik/menekan diaphragm spring)
meneruskan putaran dari engine ke transmisi

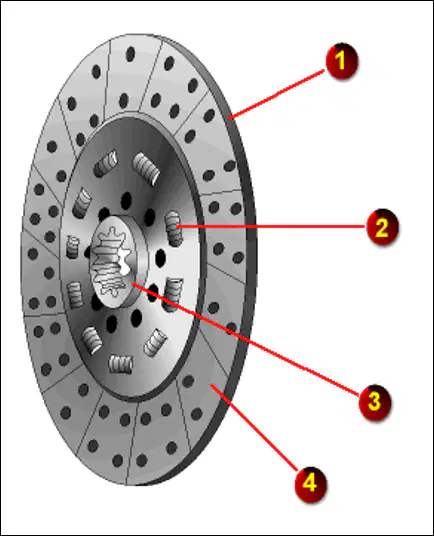

Apa fungsi komponen no 3 pada gambar
Sebagai elemen utama yang kontak antara flywheel dengan pressure plate sehingga dapat memindahkan torque dari engine ke transmisi ketika clutch pedal tidak diinjak
Kegunaan dari clutch housing melindungi clutch dari terkontaminasi oleh air dan kotoran
Untuk memindahkan pergerakan dari disengaging shaft ke diaphragm spring
Menjaga agar torque engine dapat ditransfer ke engine ketika pedal clutch diinjak
Apa fungsi komponen no 2 pada gambar berikut
Tempat dimasukkannya input shaft transmisi agar torsi yang dihasilkan engine dapat diterima oleh input shaft transmisi
Area tempat bergesekannya antara flywhhel dengan pressure plate
Meredam vibrasi yang dihasilkan engine ke input shaft transmisi ketika awal pedal kopling tidak diinjak
Apakah fungsi dari transmisi pada sebuah kendaraan
Memutus dan meneruskan tenaga dari engine ke propeller shaft
Sebagai sumber tenaga untuk menggerakkan kendaraan
Meneruskan tenaga putaran yang dihasilkan dari engine menuju ke propeller shaft dengan mengubah ratio sehingga terjadi variasi kecepatan dan torsi yang dihasilkan serta dapat mengubah arah putaran sehingga memungkinkan kendaraan dapat bergerak mundur
Membedakan kecepatan roda kiri dan kanan pada saat berbelok, memperbesar momen dan mengubah arah putaran sebesar 90 derajat
Apakah syarat yang dibutuhkan untuk mengaktifkan spliter gear pada sebuah transmisi
Memindahkan switch spliter gear dan mematikan engine terebih dahulu
Memindahkan switch spliter gear dan menginjak pedal clutch terlebih dahulu
Memindahkan switch spliter gear dan memasukkan transmisi ke posisi netral terlebih dahulu
Hanya memindahkan switch spliter gear maka otomatis spliter gear akan aktif berpindah
Apakah syarat yang dibutuhkan untuk mengaktifkan range gear pada sebuah transmisi
Memindahkan switch range gear dan mematikan engine terebih dahulu
Memindahkan switch range gear dan memasukkan transmisi ke posisi netral terlebih dahulu
Memindahkan switch range gear dan menginjak pedal clutch terlebih dahulu
Hanya memindahkan switch range gear maka otomatis range gear akan aktif berpindah
Fungsi dari synchromesh pada transmisi tipe manual adalah
memilih untuk posisi gear yang diinginkan
meneruskan putaran dari gear ke mainshaft agar tenaga dapat dipindahkan
Memfasilitasi saat akan melakukaan perpindahan gear dengan menyamakan kecepatan antara putaran gear dengan putaran main shaft ketika awal perpindahan gear dilakukan sehingga perpindahan gear dapat lebih halus .
Mengurangi torsi dan kecepatan agar tenaga yang diteruskan dapat maksimal
Memungkinkan adanya variasi perubahan torsi dari main shaft ke output shaft dengan menambahkan sebuah planetary gear set pada sebuah transmisi tipe manual adalah fungsi dari
Torque Converter
Range Gear
Splitter Gear
Counter Gear
Gambar berikut adalah gambar belahan dari sebuah torque converter, Apa nama dari komponen yang ditunjukkan oleh nomor 4
Impeller
Turbine
Stator
Fan Shroud
