Gambar teknik banyak digunakan dalam dunia industri dan rekayasa proyek sebagai berikut, kecuali ...
Arsitektur
Eleketrikal
Sipil
Mekanikal
Pendidikan
Kertas yang biasa digunakan untuk membuat gambar teknik adalah kertas gambar berwarna ...
Hitam
Kuning
Putih
Merah
Biru
Tingkat kekerasan pensil gambar dilambangkan dengan huruf ...
A, B, dan C
G, K, dan L
I, J, dan M
F, H, dan B
H, B, dan O
Guna mendapatkan garis dengan ketebalan yang merata dari ujung ke ujung, kedudukan pensil batang saat menarik garis harus dimiringkan ...
30°
45°
60°
75°
90°
Rapido identik dengan alat gambar dengan tinta untuk menggambar pada kertas ...
Bagan
Putih Tebal
Kalkir
Duplex
Buram
Pergerakan kemiringan dan naik turunnya meja gambar secara manual menggunakan sistem ...
Mekanik
Hidrolik
Kinetik
Ergonomik
Elektrik
Gambar yang bersifat teknis yang berhubungan dengan teknikal sering disebut sebagai gambar ...
Elektrik
Teknik
Mekanik
Kinetik
Repositorik

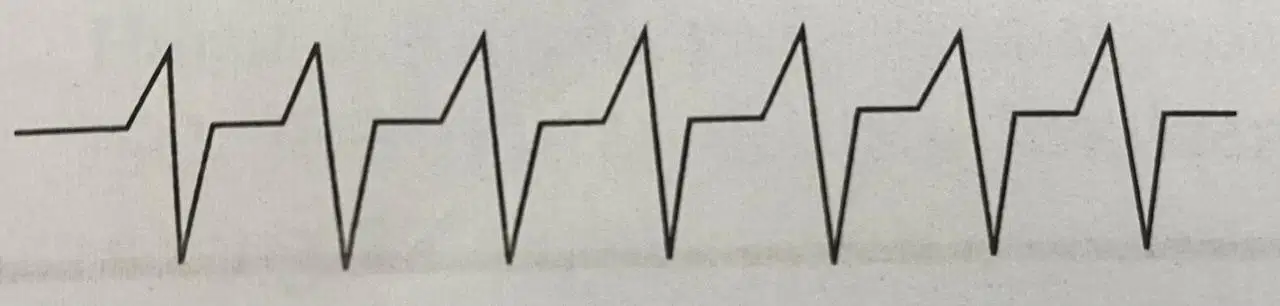

Nama simbol garis adalah ...
Tebal kontinu
Tipis kontinu
Tipis kontinu bebas
Tipis zig-zag kontinu
Gores tebal
Huruf/angka yang digunakan pada gambar teknik konstruksi pada umumnya memakai bentuk ...
Horizontal
Diagonal
Vertikal
Melintang
Bertumbukan
Karakteristik utama huruf dan angka sesuai standar internasional dapat ditulis dengan sudut kemiringan sebesar ...
35°
45°
55°
65°
75°
Tipe huruf kecil untuk tipe A dan untuk tipe B yang benar adalah ...
Tipe A : (10/14) X H
Tipe B : (7/10) X H
Tipe A : (2/14) X H
Tipe B : (2/10) X H
Tipe A : (20/14) X H
Tipe B : (14/10) X H
Tipe A : (6/14) X H
Tipe B : (6/10) X H
Tipe A : (1/14) X H
Tipe B : (1/10) X H
Berikut yang tidak termasuk informasi-informasi yang terdapat pada etiket adalah ...
Nominal RAB yang dibutuhkan
Nama yang membuat gambar
Ukuran kertas gambar yang dipakai
Tanggal diperiksanya gambar dan nama pemeriksa
Skala gambar dan jenis proyek
Seorang arsitek akan menggambar sebuah denah rumah. Dia akan menggambarkan bentuk-bentuk perabotan seperti meja, kursi, dan sebagainya. Untuk mempercepat dan mempermudah pekerjaannya tersebtu maka peralatan yang ia perlukan adalah ...
Penggaris T, penggaris lurus, dan penggaris segitiga
Mal bentuk-bentuk arsitek
Mal kotak-kotak
Busur
Jangka
Berikut ini sudut yang tidak dapat dibuat dengan sepasang penggaris segitiga siku-siku adalah ...
45°
100°
120°
135°
150°
Sebelum menggambarkan objek gambar pada kertas, terlbeih dahulu membuat garis tepinya. Jika kertas yang digunakan A3 maka ukuran marginnya dari kiri, kanan, atas, bawah adalah ...
15, 10, 10, 10 mm
3, 2, 3, 2 cm
4, 3, 4, 3 cm
30, 20, 20, 20 mm
20, 10, 10, 10 mm
Besar sudut α dan β yang dibentuk oleh gabungan sepasang mistar segitiga siku-siku tersebut adalah ...
α = 15°
β = 45°
α = 15°
β = 60°
α = 15°
β = 75°
α = 30°
β = 60°
α = 30°
β = 75°
Pernyataan berikut ini yang menunjukan hubungan antara garis dengan gambar teknik adalah ...
Garis merupakan kumpulan dari titik-titik yang tersambung
Garis merupakan unsur pembentuk gambar teknik
Gambar teknik adalah gambar dari benda kerja
Gambar teknik merupakan bahasa komunikasi orang-orang teknik
Garis gambar digunakan untuk bagian yang tak terlihat
Jenis garis yang sesuai digunakan untuk menggambar bagian yang tidak terlihat/bagian yang tertutup adalah ...
Garis strip-strip
Garis zig-zag
Garis sumbu
Garis gambar
Garis gores
Garis berikut ini yang digunakan untuk menyatakan gambar benda yang sebagian dibuang karena telah terpotong yaitu ...
Jenis garis yang digunakan untuk membuat arsir adalah ...
