Tengah Semester 1 DLE

Total questions: 52

Worksheet time: 59mins

Name
Class
Date
1.

NIlai Resistansi resistor pada gambar sebesar...

a)

222 ohm

b)

220 ohm

c)

2K2 ohm

d)

220 Kohm

2.

Nilai resistansi resistor pada gambar sebesar...

a)

10 ohm

b)

100 ohm

c)

101 ohm

d)

1000 ohm

3.

Nilai resistansi dari resistor pada gambar adalah...

a)

150 ohm

b)

152 ohm

c)

1K5 ohm

d)

15 K ohm

4.

Nilai resistansinya sebesar

a)

47 ohm

b)

470 ohm

c)

5K7 ohm

d)

5,7 ohm

5.
a)

393 Kohm

b)

3K9 ohm

c)

39 K ohm

d)

390 ohm

6.
a)

4K7 ohm

b)

47 K ohm

c)

470 ohm

d)

37 K ohm

7.

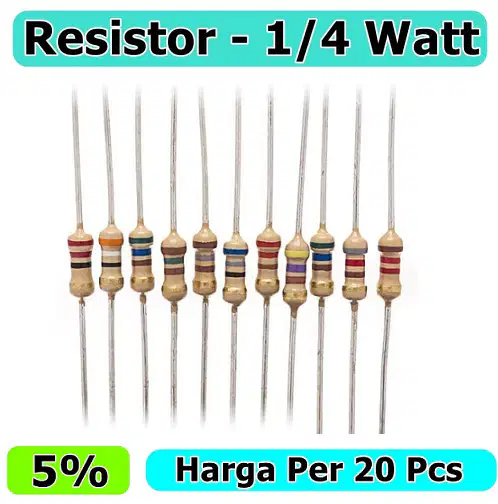

Jika resistor no 1 dimulai dari sebelah kiri, maka nilai resistansi resistor no 6 adalah

a)

57 ohm

b)

58 ohm

c)

47 ohm

d)

68 ohm

8.

Jika resistor no 1 dimulai dari sebelah kiri, maka nilai resistansi resistor no 3 adalah

a)

561 ohm

b)

560 ohm

c)

5K6 ohm

d)

560 K ohm

9.

Jika resitor no 1 dimulai dari sebelah kiri, maka nilai resistansi resistor 3 dan 4 jika dihubung seri sebesar

a)

160 ohm

b)

160 K ohm

c)

1K6 ohm

d)

16 k ohm

10.

Jika resistor no 1 dimulai dari atas, maka berapakah nilai resistor 1, 2, 3 dan 4 jika dihubung seri

a)

85 ohm

b)

850 ohm

c)

8K5 ohm

d)

85 K ohm

11.

Jika resitor no 1 dimulai dari sebelah kiri, maka nilai resistansi resistor 1 dan 4 jika dihubung seri sebesar

a)

3900 ohm

b)

39 K ohm

c)

39.100 ohm

d)

39 K ohm

12.

Perhatikan gambar.... R1 dan R2 terhubung secara....

a)

paralel

b)

seri paralel

c)

paralel seri

d)

seri

13.

Perhatikan gambar....R2 dan R3 terhubung secara

a)

seri

b)

paralel

c)

seri paralel

d)

paralel seri

14.

Nilai total resistansi pada hubungan resistor pada gambar sebesar

a)

1,3 ohm

b)

3,63 ohm

c)

36,3 ohm

d)

0,363 ohm

15.

Rumus yang tepat untuk menghitung resistansi total pada gambar adalah

a)

R1 + R2 + R3

b)

R1+ R2//R3

c)

R1//R2 + R3

d)

R1//R2//R3

16.

Nilai total dari resistor pada gambar sebesar

a)

108,24 ohm

b)

108,24 K ohm

c)

108 ohm

d)

106,24 ohm

17.

Jika resistor no 1 dimulai dari atas, maka berapakah nilai resistor 2, 3, dan 4 jika dihubung seri

a)

380 ohm

b)

3K8 ohm

c)

38 K ohm

d)

380 K ohm

18.

Rumus yang tepat untuk menghitung resistansi total pada R1 dan R2 yang dihubung seri adalah

a)

R1 + R2

b)

R1 - R2

c)

R1 * R2

d)

R1 / R2

19.

Satuan kapasitor adalah

a)

ohm

b)

watt

c)

farad

d)

henry

20.

Manakah yang termasuk kapasitor polar?

a)

Kapasitor elektrolit

b)

Kapasitor keramik

c)

Kapasitor kertas

d)

Kapasitor teflon

21.

100 PF sama dengan ________

a)

10 nF

b)

1 nF

c)

0,01 nF

d)

0,1 nF

22.

1000 PF sama dengan ________

a)

1 PF

b)

10 pF

c)

1 nF

d)

10 nF

23.

100 nF sama dengan ________

a)

1 uF

b)

0,1 uF

c)

0,01 uF

d)

10 uF

24.

Nilai kapasitansi kapasitor pada gambar sebesar

a)

105 nF

b)

10 uF

c)

1uF

d)

0,1 uF

25.

Tegangan kerja pada kapasitor sebesar

a)

5%

b)

2%

c)

400 V DC

d)

400 V AC

26.

Tegangan kerja dari kapasitor disamping adalah...

a)

10 V

b)

100V

c)

1000 V

d)

2A

27.

Kapasitansi kapasitor pada gambar sebesar...

a)

472 Ohm

b)

472 nF

c)

4,7 nF

d)

47 nF

28.

Jika kode toleransi pada kapasitor pada gambar dirubah menjadi K, maka toleransi nya sebesar...

a)

3%

b)

5%

c)

10%

d)

15%

29.

Jika rumus untuk menghitung kapasitor yang diparalel sama dengan rumus resistor yang diseri, maka rumus untuk menghitung nya adalah

a)

C total = C1 + C2+ ...

b)

C total = 1/C1 + 1/C2+ ...

c)

C total = C seri

d)

C total = C paralel

30.

Jika 3 buah kapasitor pada gambar dihubung secara parelal, maka kapasitnsi totalnya sebesar...

a)

14.100 uF

b)

14.100 nF

c)

14.100 pF

d)

1.470 pF

31.

Kapasitansi dari kapasitor disamping sebesar...

a)

1,5 F

b)

0,667 F

c)

2,45 F

d)

2,47 F

32.

Sambil latihan bahasa inggris, terjemahkan soalnya, kemudian jawab petanyaannya.

Four 10F capacitors are connected in series, calculate the equivalent capacitance.

a)

0,5 F

b)

1,5 F

c)

2,5 F

d)

3,5 F

33.

Fungsi kapasitor adalah...

a)

Menyimpan arus

b)

menyimpan muatan

c)

menghambat arus

d)

menghambat tegangan

34.

Sifat kapasitor adalah...

a)

Meneruskan AC, menghambat DC

b)

Menghambat DC dan AC

c)

Menghambat AC dan meneruskan DC

d)

Meneruskan AC dan DC

35.

Fungsi dioda adalah...

a)

Penyearah tegangan

b)

Penyearah arus

c)

penghabat hambatan

d)

penghambat arus

36.

Dioda germanium tegangan biasnya sebesar...

a)

0,7 V

b)

0,3 V

c)

0,7 mV

d)

0,3 mV

37.

Sedangankan untuk silikon tegangan biasnya sebesar

a)

0,7 V

b)

0,3 V

c)

0,3 mV

d)

0,7 mV

38.

katimin dan katiplus akan berlaku pada...

a)

rangkaian seri

b)

rangkaian paralel

c)

pada tegangan AC

d)

pada tegangan DC

39.

Jika dioda dipasang pada tegangan AC, kaki anoda sebagai inputnya, maka output kaki katoda adalah...

a)

DC

b)

-

c)

+

d)

AC

40.

Jika dioda dipasang pada tegangan AC, input pada kaki katoda, maka output pada kaki anoda adalah...

a)

DC

b)

AC

c)

_

d)

+

41.

Tegangan outputnya sebesar...

a)

9 VDC

b)

9 VAC

c)

8,7 VDC

d)

8,7VAC

42.

Perhatikan gambar yang dibuat anak pak teguh. Lampu yang hidup adalah...

a)

L1

b)

L2

c)

L1 dan L3

d)

L1 dan L2

43.

Perhatikan gambar yang dibuat oleh anak pak teguh. Lampu yang mati adalah...

a)

L1 dan L3

b)

L1

c)

L2

d)

L3

44.

Perhatikan gambar yang dibuat oleh anak pak teguh, dioda yang dalam kondisi reverse adalah dioada...

a)

D1

b)

D2

c)

D3

d)

D4

45.

Tegangan kerja kapasitor disamping sebesar....

a)

22 V

b)

220 V

c)

25 V

d)

250 V

46.

Kapasitor disamping merupakan jenis kapasitor...

a)

elektrolit

b)

milar

c)

keramik

d)

kertas

47.

kapasitor pada gambar termasuk kapasitor

a)

elektrolit

b)

milar

c)

kertas

d)

keramik

48.

gambar disamping merupakan kapasitor...

a)

elektrolit

b)

kertas

c)

keramik

d)

milar

49.

nilai kapasitor disamping sebesar..

a)

1 nF

b)

10 nF

c)

100 nF

d)

104 nF

50.

kapasitansi kapasitor pada gambar sebesar...

a)

3,3 nF

b)

3,3 pF

c)

33 nF

d)

33 pF

51.

nilai kapasitansi masing-masing kapasitor pada gambar sebesar...

a)

100 pF, 22 pF, 100 pF, 330 pF

b)

100 pF, 22 pF, 100 nF, 330 pF

c)

100 pF, 22 pF, 100 pF, 331 pF

d)

100 pF, 22 pF, 100 pF, 33 pF

52.

Jika kapasitor polar, kaki (+) kapasitor dihubungkan dengan sumber (-) dan (-) kapasitor dihubungkan dengan (+) sumber tegangan, maka apa yang akan terjadi ?

a)

tidak ada yang terjadi

b)

kapasitor menyimpan muatan

c)

kapasitor meledak

d)

kapasitor aman-aman saja karena sudah benar pemasangannya
