WorksheetsPTS GANJIL PSPTKR XI TKR 2024
Total questions: 10
Worksheet time: 2hrs 40mins
Name
Class
Date
1.
Berikut ini merupakan bagian dari sistem pemindah tenaga kecuali....
a)
Kopling
b)
Transmisi
c)
Diferensial dan poros penggerak roda
d)
Poros propeller
e)
Mesin
2.
Fungsi kopling pada mobil adalah........
a)
Mengatur kecepatan kendaraan
b)
Menghubungkan dan memutuskan putaran dan tenaga dari mesin ke Gardan
c)
Menghubungkan dan memutuskan putaran dan tenaga dari mesin ke transmisi
d)
Menghubungkan dan memutuskan putaran dari transmisi ke gardan
e)
Menghubungkan dan memutuskan putaran dan tenaga dari mesin ke Propeller
3.
Di bawah ini merupakan bagian-bagian utama dari kopling kecuali.
a)
Pressure plate (Pelat penekan)
b)
Clutch Disc (kain klos)
c)
Diafragma spring (Pegas diafragma)
d)
Output shaft (Poros keluar)
e)
Clutch Cover (Tutup kopling)
4.

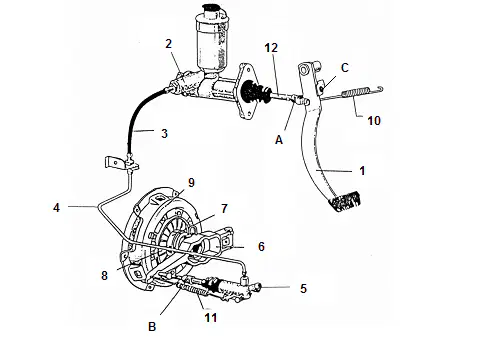

Komponen yang berfungsi untuk mengubah tenaga mekanis dari injakan kaki menjadi tenaga hidrolik saat menginjak pedal kopling ditunjukkan pada gambar no.......
a)
no 1
b)
no 2
c)
no 3
d)
no 4
e)
no 5
5.
Push rod (batang pendorong), Master silinder, pipa saluran minyak, release fork (garpu pembebas) dan release bearing (bantalan pembebas). Komponen-komponen tersebut ditunjukkan pada gambar no....
a)
A. 12 – 2 -- 4 –7 – 6
b)
B. 2 -- 12 -- 3 – 9 – 8
c)
C. 12 – 2 – 3 – 6 – 7
d)
D. 12 – 2 – 4 – 6 – 7
e)
E. 2 – 3 – 4 – 7 – 6
6.
Berikut ini merupakan fungsi dari teransmisi kecuali........
a)
Dapat menambah atau mengurangi tenaga dan putaran mesin untuk diteruskan ke roda
b)
B. Menghubungkan dan memutuskan putaran mesin dari kopling ke propeler shaft
c)
C. Mengatur tingkat kecepatan kendaraan lambat atau cepat sesuai dengan yang diinginkan
d)
D. Meningkatkan momen torsi yang dibutuhkan oleh roda terutama saat tanjakan dan beban berat
e)
E. Selain memajukan dapat juga memundurkan kendaraan
7.
Nama-nama komponen transmisi yang ditunjukkan pada gambar no 1, 4 dan 5 adalah......
a)
Flower gear (gigi bunga) , Hub sleeve (pengoper), Clutch hub sleeve (gigi penghubung)
b)
Synchronizer ring (gigi kuningan), Counter gear , Hub sleeve
c)
Speed gear (gigi percepatan) , Hub sleeve, Clutch hub sleeve
d)
Synchronizer ring (gigi kuningan), Shifting key (sampan-sampan), Hub sleeve
e)
Synchronizer ring, Clutch hub sleeve, Hub sleeve
8.
Pada gambar di bawah komponen yang dapat digeser maju mundur dan berfungsi untuk memindahkan gigi adalah.......
a)
No 1
b)
No 2
c)
No 3
d)
No 4
e)
No 5
9.
Pada gambar di bawah komponen yang yang berfungsi melakukan pengereman / gesekan pada gigi percepatan untuk menyesuaikan putaran agar memudahkan memindahkan gigi adalah......
a)
No 1
b)
B. No 2
c)
C. No 3
d)
D. No 4
e)
E. No 5
10.
Perhatikan gambar di bawah
Keterangan gambar:
A= gigi poros input
B= Lawan gigi poros input
C= Lawan gigi satu
D= Gigi 1
Jika jumlah roda gigi A = 15 , B= 25 , C= 12 , dan D= 36 maka rasio untuk gigi 1 adalah.........
a)
3,2: 1
b)
5 : 1
c)
4 : 1
d)
4,5 : 1
e)
5,3 :
