TPSE1

Total questions: 54

Worksheet time: 52mins

Name
Class
Date
1.

Quale è il colore del cavo di protezione (terra)?

a)

giallo

b)

verde

c)

giallo-verde

d)

giallo-verde o anche giallo se non ho altro

2.

Quanto è la frequenza della rete in Europa?

a)

60 Hz

b)

50 Hz

c)

400 V

d)

nessuna delle altre risposte è valida

3.

Cosa è una lavatrice dal punto di vista elettrico?

a)

un carico o utilizzatore

b)

un generatore

c)

non si può dire

4.

Quanti cavi ha un'alimentazione monofase?

a)

1 per forza

b)

2

c)

3

5.

per accendere una lampadina devo interrompere la fase?

(cioè metto l'interruttore UNIPOLARE sulla fase?)

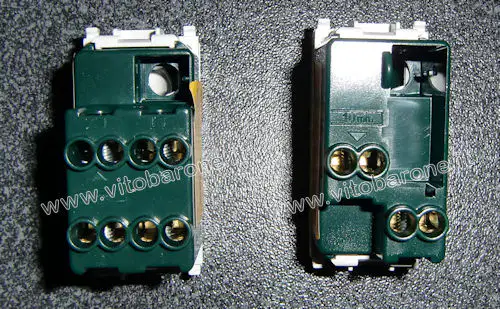

Nella figura,

a sinistra, vedete un interruttore bipolare

a destra invece un interrottore UNIpolare lato componenti

a)

no

b)

è lo stesso interrompere fase o neutro

c)

si

6.

A cosa serve il cavo di neutro?

a)

è il ritorno di corrente

b)

se è neutro a niente

c)

a proteggere dalle scosse

d)

a portare corrente

7.

Perché si usano le lampade a LED?

a)

perchè costano meno

b)

perché consumano meno

c)

perché sono di moda

8.

I LED funzionano in corrente ...

a)

continua

b)

alternata

c)

è lo stesso

9.

Cosa fa un deviatore?

a)

accende una lampada

b)

devia il percorso della corrente

c)

spegne una lampada

d)

nessuna risposta è valida

10.

Che circuito è?

a)

punto luce deviato

b)

punto luce interrotto

c)

punto luce

11.

Che apparecchi sono D1 e D2?

a)

interruttori

b)

deviatori

c)

invertitori

12.

Nelle condizioni di figura la lampada è accesa?

a)

No

b)

Si

c)

dipende dal tipo dil lampada

13.

che tipo di circuito è rappresentato in figura?

a)

uno schema unifilare

b)

schema funzionale

c)

schema topografico

d)

un deviatore in un appartamento per accendere da due punti

14.

che tipo di circuito è rappresentato in figura?

a)

uno schema unifilare

b)

schema funzionale

c)

schema topografico

d)

un deviatore in un appartamento per accendere da due punti

15.

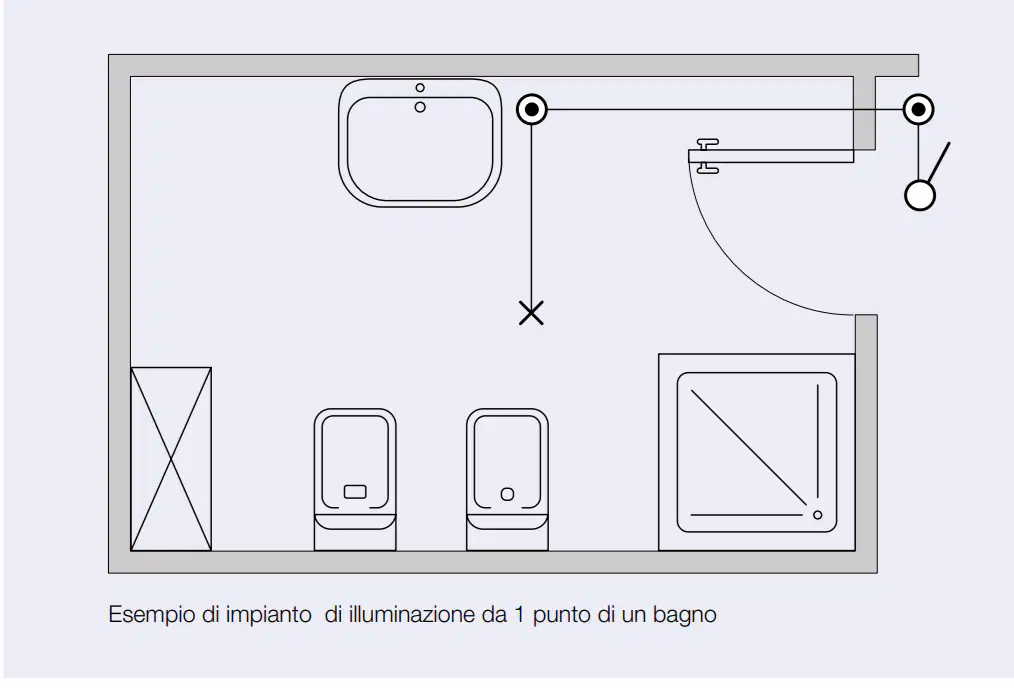

che tipo di circuito è rappresentato in figura?

a)

uno schema unifilare

b)

schema funzionale

c)

schema topografico

d)

un deviatore in un appartamento per accendere da due punti

16.

Qual è la funzione principale di un interruttore?

a)

accendere e spegnere un circuito

b)

regolare la tensione

c)

proteggere da sovraccarichi

17.

Che tipo di lampada consuma meno energia?

a)

lampada a incandescenza

b)

lampada fluorescente

c)

lampada a LED

18.

Qual è la funzione del cavo di fase?

a)

portare corrente al carico

b)

completare il circuito

c)

proteggere dalle scosse

19.

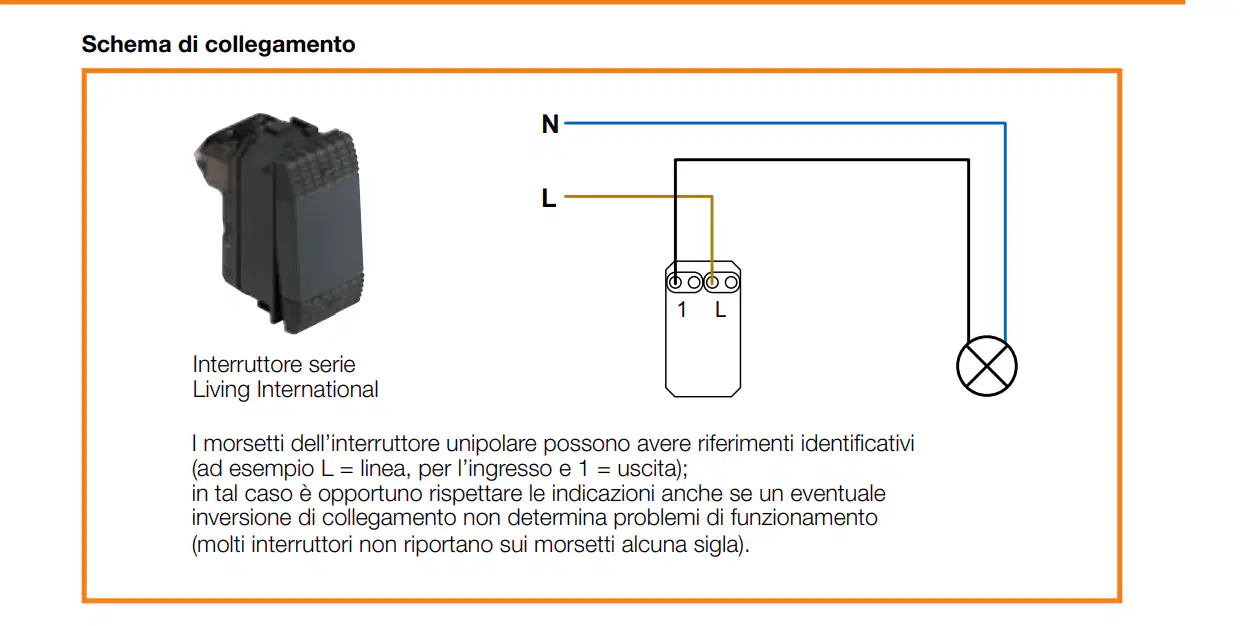

E' possibile invertire i fili tra i morsetti "1" ed "L" ?

a)

Dipende dalla tensione di alimentazione

b)

E' sempre possibile

c)

Non è mai possibile

d)

Funziona ma il circuito diventa pericoloso

20.

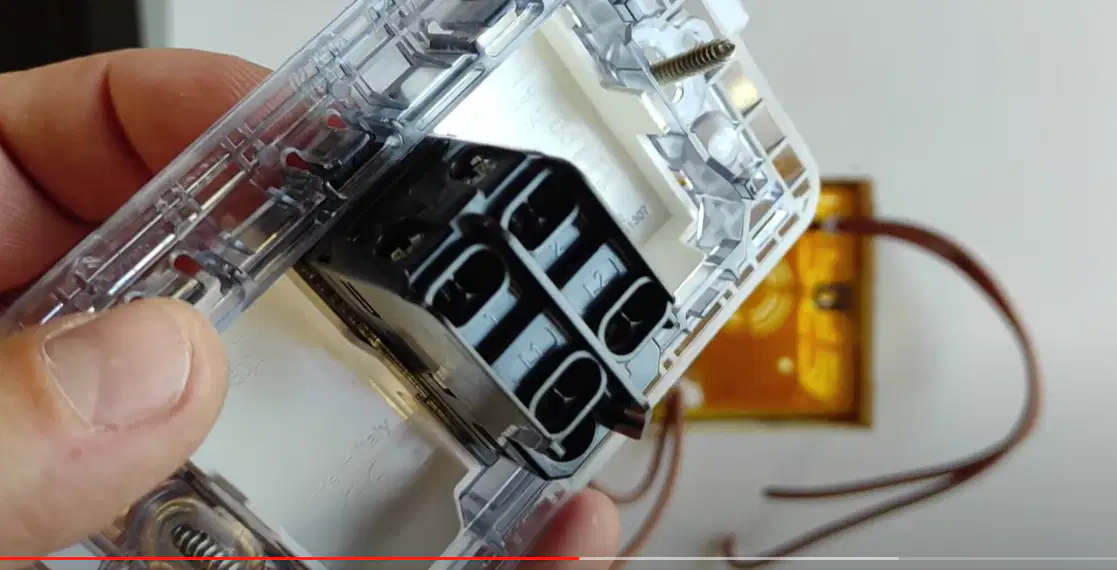

L'elemento rappresentato in figura è:
a)
un interruttore bipolare
b)
una presa bipasso
c)
un interruttore unipolare
d)
una presa da 10A
21.

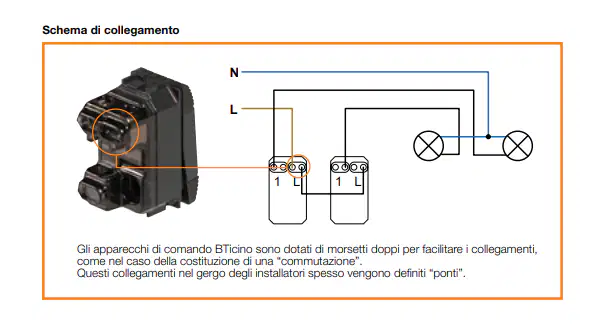

Cosa indica la lettera L?
a)
la partenza della fase interrotta
b)
l'arrivo del neutro
c)
l'arrivo del conduttore di protezione
d)
l'arrivo della fase diretta
22.

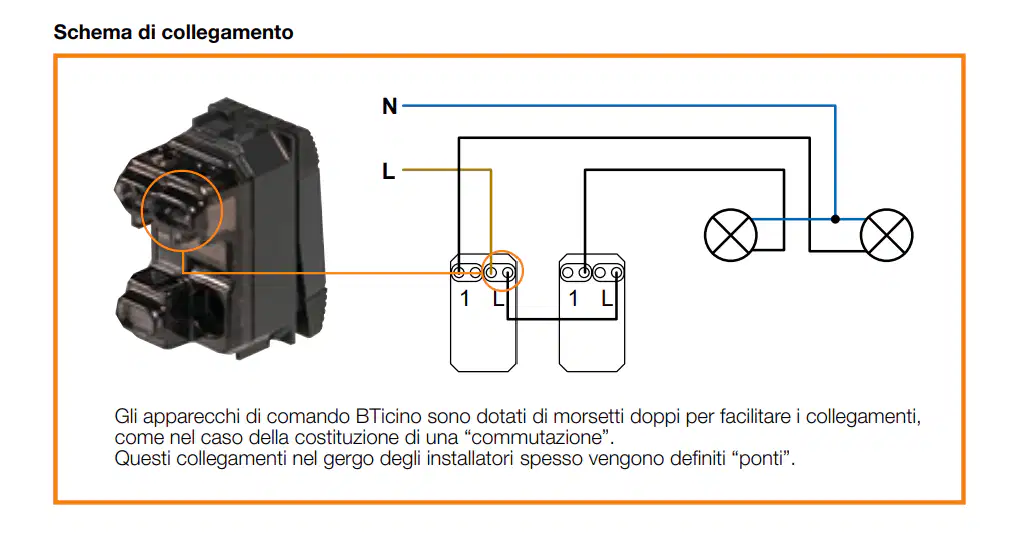

Cosa indica il numero 1?
a)
l'arrivo della fase diretta
b)
la partenza della fase interrotta
c)
l'arrivo del neutro
d)
l'arrivo del conduttore di protezione
23.
Gli interruttori unipolari ....
a)
interrompono fase e neutro
b)
interrompono il conduttore di protezione
c)
interrompono solo la fase
d)
interrompono il neutro
24.
Gli interruttori bipolari ....
a)

interrompono solo la fase

b)
interrompono fase e neutro
c)
interrompono il conduttore di protezione
d)
interrompono fase e conduttore di protezione
25.

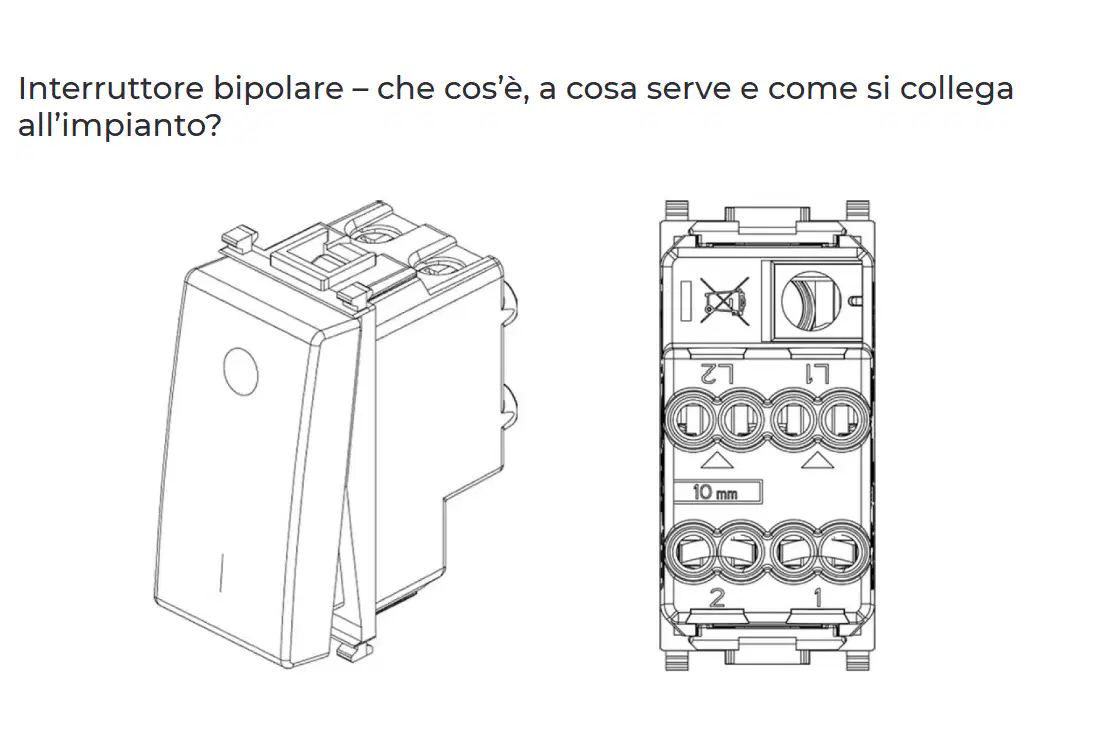

quello rappresentato in figura è:
a)
un pulsante
b)
un interruttore bipolare
c)
un interruttore unipolare
d)
un interruttore magnetotermico
26.

I colori che contraddistinguono il cavo di neutro sono

Tabella Colori Cavi Elettrici: Guida per l'identificazione - LedLedITALIA.it

a)
nero
b)
marrone
c)
rosso
d)
blu chiaro
e)
giallo verde
27.
La sezione di un cavo è misurata in
a)
metri quadrati
b)
millimetri
c)
millimetri quadrati
d)
ampere
28.

con riferimento lo schema di figura rispondere quali delle seguenti affermazioni sono VERE.

a)

azionando l'interruttore unipolare, in ciascun circuito, le lampade si accendono di conseguenza tutti e tre i circuiti sono corretti.

b)

azionando l'interruttore unipolare, in ciascun circuito, le lampade si accendono ma solo il circuito di sinistra è corretto.

c)

azionando l'interruttore unipolare, in ciascun circuito, le lampade si accendono ma solo il circuito di centro è corretto.

d)

azionando l'interruttore unipolare, in ciascun circuito, le lampade si accendono ma solo il circuito di destraè corretto.

29.

Quale tra i seguenti simboli rappresenta l'interruttore UNIPOLARE ?

a)

b)

c)

d)

30.

1Quale numero della figura corrisponde al contatto (disco metallico isolato dalla ghiera )

a)

1

b)

2

c)

3

d)

4

e)

5

31.

Quale numero della figura corrisponde al 2° contatto (costituito dalla ghiera stessa)

a)

1

b)

2

c)

3

d)

4

e)

5

32.

a quale schema unifilare corrisponde lo schema di collegamento presentato ?

a)

b)

c)

d)

33.

Esaminando lo schema funzionale di figura quale dei due deviatori deve essere azionato per accendere la lampada ?

Sono possibili più risposte esatte

a)

deve essere azionato il deviatore A

b)

deve essere azionato il deviatore B

c)

Nessuno in quanto la lampada dallo schema risulta accesa

d)

devono essere azionati contemporaneamente

34.

IL CORTO PUO' AVVENIRE SU

a)

FASE E NEUTRO

b)

NEUTRO

c)

FASE

d)

SU OGNI CONDUTTORE

35.

Per gestire un punto luce da due punti di comando occorrono

https://www.youtube.com/watch?app=desktop&v=4ZFSs8_ZpTo

PS a scuola ascoltare senza audio !!! attivate i sottotitoli !!!!

a)

due deviatori

b)

una coppia di interruttori

c)

un interruttore

d)

un deviatore

36.

Per gestire un punto luce da tre punti di comando occorrono

https://www.youtube.com/watch?v=8bfpgXpiegw

levare l'audio se a scuola (attivare i sottotitoli!!!)

a)

due invertitori

b)

un invertitore e due deviatori

c)

due interruttori ed un pulsante

d)

un deviatore ed due interruttori

37.

COME SI MISURA LA CORRENTE

a)

IN VOLT

b)

IN OHM

c)

IN AMPERE

d)

IN WATT

38.

LO SCHEMA UNIFILARE E'

a)

UNO SCHEMA CHE DESCRIVE LA POSIZIONE DEI COMPONENTI

b)

UNO SCHEMA DOVE SI DETERMINA ICHE ISOLANTE UTILIZZARE

c)

UNO SCHEMA PER MOSTRARE LE VIE CAVO

d)

UNO SCHEMA PER DIVIDERE LE ZONE DI UN ABITAZIONE

39.

Quale dei seguenti è uno dei simboli con cui si rappresenta il trasformatore?

a)
b)
c)
d)
40.

Il pulsante nell'immagine è di tipo

a)

Normalmente aperto

b)

Normalmente chiuso

c)

Nessuna delle precedenti

41.

Quali tra questi materiali sono buoni conduttori?

a)

oro

b)

legno

c)

gomma

d)

rame

e)

acciaio

42.

quando si verifica l'effetto Joule?

a)

quando a causa del passaggio di corrente in un conduttore si genera calore

b)

quando si trasforma la corrente continua in alternata

c)

quando si apre un circuito elettrico in cui le utenze sono collegate in parallelo

d)

quando si apre un circuito elettrico in cui le utenze sono collegate in serie

43.

La potenza di un componente elettrico si esprime con la seguente relazione:

a)

P = V ∙ i / t

b)

P = i ∙ t

c)

P = R ∙ t

d)

P = V ∙ i

44.

Il conduttore di protezione di un impianto di messa a terra è generalmente di colore

a)

nero

b)

marrone

c)

giallo

d)

giallo verde

e)

blu

45.

In quale figura è presente un interruttore bipolare

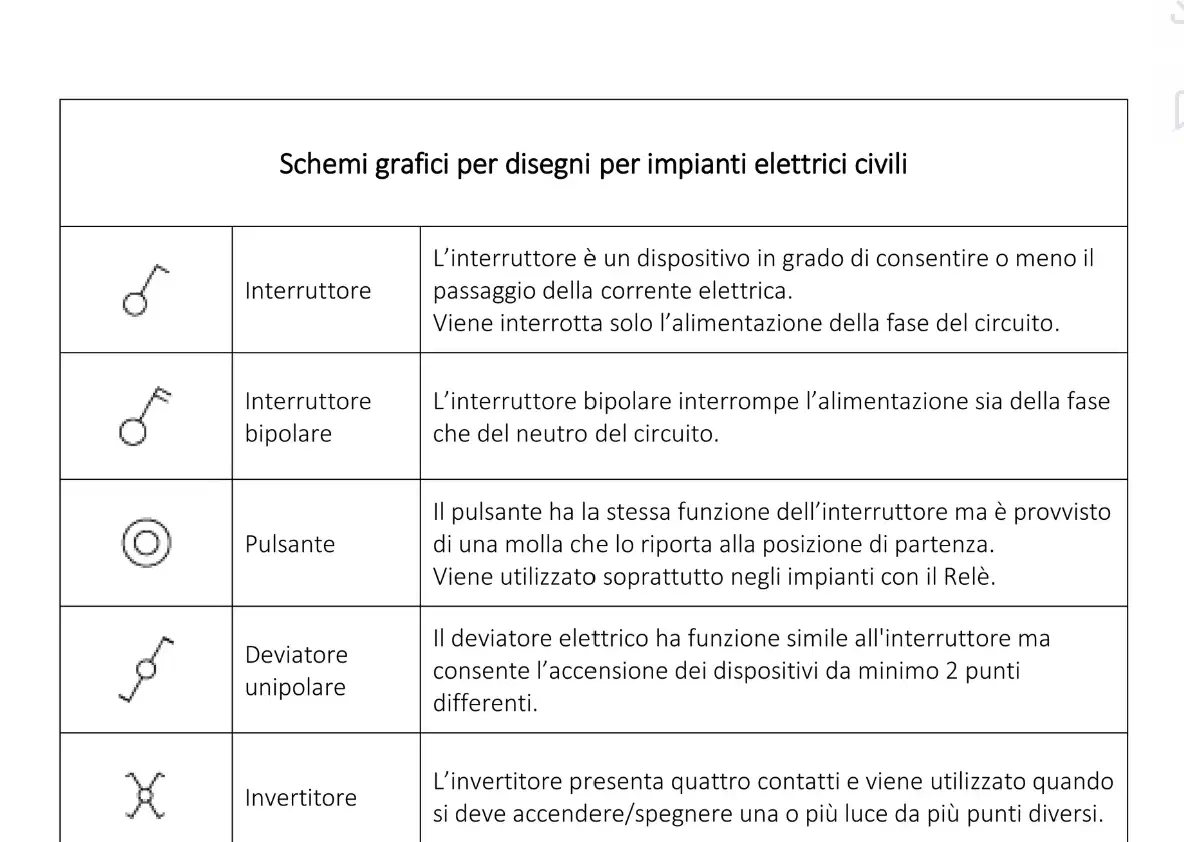

https://elettricistalodi.net/simboli-impianto-elettrico/

a)

b)

c)

d)

e)

46.

In quale figura è presente un deviatore unipolare

https://elettricistalodi.net/simboli-impianto-elettrico/

a)

b)

c)

d)

e)

47.

In quale figura è presente un invertitore

https://elettricistalodi.net/simboli-impianto-elettrico/

a)

b)

c)

d)

e)

48.

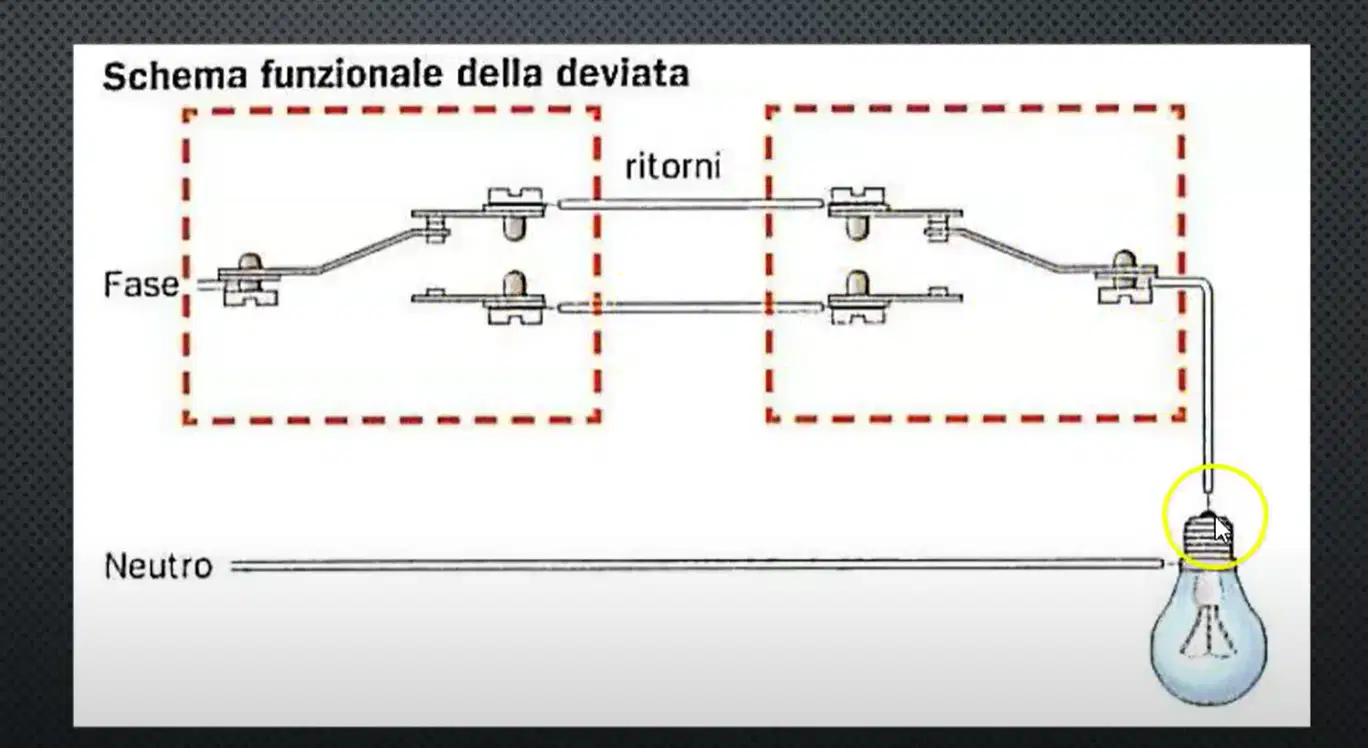

Qual è la funzione principale del circuito illustrato nello schema?

a)

A) Accendere e spegnere una lampadina da un solo punto.

b)

B) Accendere e spegnere una lampadina da due punti distinti.

c)

C) Collegare due lampadine in parallelo.

d)

D) Regolare l'intensità della luce.

49.

Quale conduttore è collegato direttamente alla lampadina nello schema?

https://docs.google.com/document/d/1TkPeoupavyoOcqQjcVZHZlQjnw-eAz2qI1qYOdT_rH0/edit

a)

A) Fase.

b)

B) Neutro.

c)

C) Uno dei ritorni.

d)

D) Entrambi i ritorni.

50.

Che funzione ha il deviatore illustrato nello schema?

a)

A) Regola l'intensità luminosa della lampadina.

b)

B) Spegne e accende la lampadina da un solo punto.

c)

C) Consente di accendere e spegnere la lampadina da due punti diversi.

d)

D) Collega la fase direttamente al neutro per creare un cortocircuito.

51.

il componente che corrisponde con il segno grafico rappresentato?

a)

un deviatore

b)

un interruttore unipolare

c)

un interruttore bipolare

d)

un invertitore

e)

una presa 16 A

52.

il componente che corrisponde con il segno grafico rappresentato?

a)

un deviatore

b)

un interruttore unipolare

c)

un interruttore bipolare

d)

un invertitore

e)

una presa 16 A

53.

il componente che corrisponde con il segno grafico rappresentato?

a)

un deviatore

b)

un interruttore unipolare

c)

un interruttore bipolare

d)

un invertitore

e)

una presa 16 A

54.

il dispositivo in figura è

a)

un deviatore

b)

un interruttore unipolare

c)

un interruttore bipolare

d)

il contatto di un relè
