WorksheetsTEST CAPAIAN 1 BAGIAN 2 SETELAH LHBS KELAS XI TPM 1
Total questions: 19
Worksheet time: 21mins
Name
Class
Date
1.
Untuk memutar objek berdasarkan arah yang telah ditentukan seperti front, left, top, dan lain-lain merupakanfungsi…
a)
view cube
b)
zoom
c)
view sketch
d)
view face
e)
pan
2.
Langkah-langkah awal membuat Sketsa 2D adalah sebagai berikut. 1. Membentangkan folder origin di browser dan pilih bidang asal XY untuk menempatkan shetsa 2. Membuat profil dalam sketsa:
3. Dari tab Model 3D, memilih tombol Mulai Sketsa 2D; 4. Membuat sketsa 2D sekunder selanjutnya 5. Membuat basis FItur 3D selanjutnya. Urutan yang baik dari langkah-langkah awal membuat sketsa 2D adalah..............................
a)
3-1-2-5-4
b)
1-3-4-5
c)
2-3-2-4-5
d)
3-2-1-5-4
e)
1-3-2-5-4
3.
Tool yang digunakan untuk membuat bentuk-bentuk silindris dengan cara memutar suatu bentuk profil terhadap sumbu yang ditentukan adalah ….
a)
1
b)
2
c)
3
d)
4
e)
5
4.
Fitur yang digunakan untuk membuat fitur lubang yang parametrik berbentuk lubang bor, counterbore, countersink atau lubang ulir adalah ….
a)
1
b)
2
c)
3
d)
4
e)
5
5.
Gambar di samping adalah gambar baut yang memiliki ulir luar
pada Gambar Sketch baut L M12 x 1,75 dapat disimpulkan
a)
Kepala baut ber diameter 9, diameter ulir adalah 12
b)
Kepala baut ber diameter 18, diameter ulir adalah 6
c)
Kepala baut ber diameter 18, diameter ulir adalah 12
d)
Kepala baut ber diameter 6, diameter ulir adalah 9
e)
Kepala baut ber diameter 12, diameter ulir adalah 18
6.
Berapa nilai yang di tunjuk panah
a)
19
b)
13
c)
45
d)
51
e)
64
7.
Pada gambar 2D display sketch terdapat perintah modify kecuali….
a)
Trim
b)
Extend
c)
Rotate
d)
slot
e)
Move
8.
Manakah yang bukan icon pada toolbar modify ?
a)
A
b)
B
c)
C
d)
D
e)
E
9.
Gambar di bawah ini adalah gambar proyeksi... dengan system......
a)
Proyeksi Amerika System CW
b)
Proyeksi Eropa System CCW
c)
Proyeksi Amerika System CCW
d)
Proyeksi Eropa
e)
Proyeksi Eropa System CW
10.

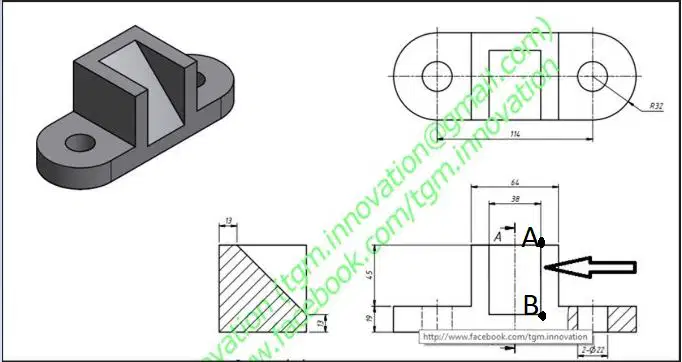

Jarak antara 2 titik yang di tunjuk panah
a)
52
b)
44
c)
34
d)
22
e)
12
11.
pada inventor utk membuat lubang bertingkat tersebut menggunakan feathure
a)
exturde cut
b)
hole counter sing
c)
hole counter bore
d)
sweep
e)
shell
12.
Pada gambar di bawah ini display sketch terdapat perintah create kecuali…
a)
Trim
b)
Rectangle
c)
Line
d)
slot
e)
circle
13.

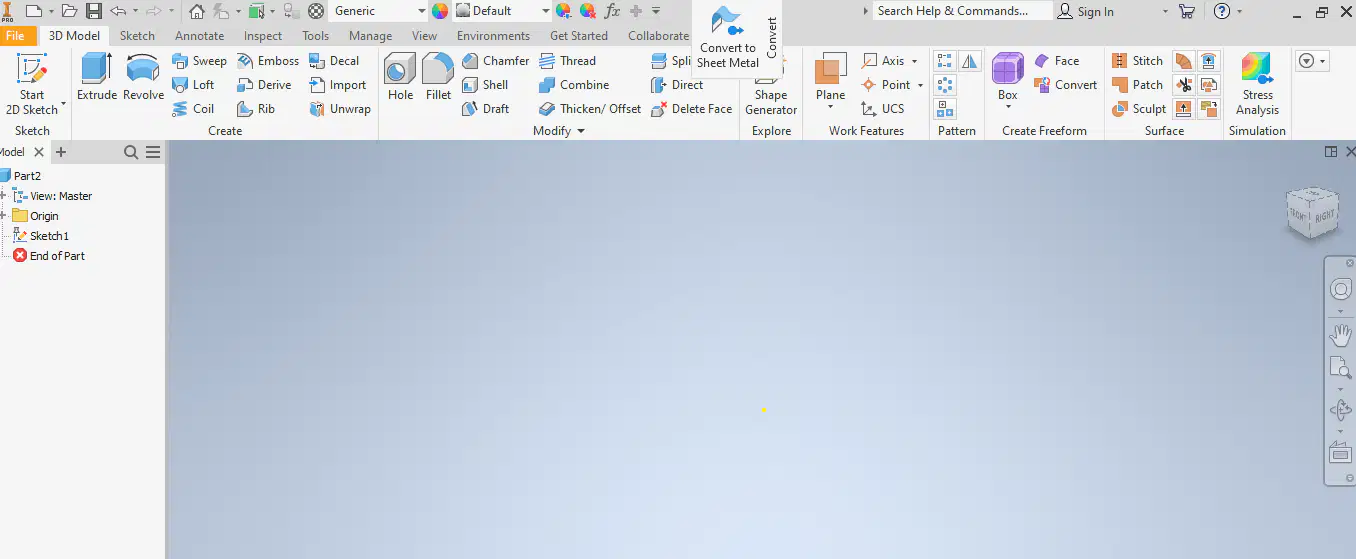

Pada gambar 3D di bawah ini terdapat perintah create kecuali…
a)
Extrude
b)
Shell
c)
Emboss
d)
Loft
e)
Coil
14.

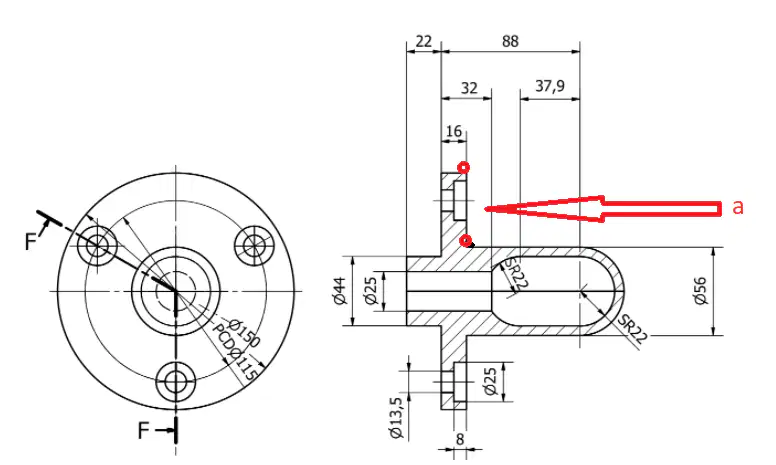

Nilai a adalah
a)
22
b)
25
c)
44
d)
47
e)
57
15.
Toolbar yang di dalamnya terdapat perintah- perintah menghapus, menggandakan, memotong, atau memindahkandasar adalah
a)
draw
b)
standard
c)
modify
d)
object snap
e)
tools
16.
Toolbar yang di dalamnya terdapat perintah- perintah untuk menggambar objek dasar adalah
a)
draw
b)
standard
c)
modify
d)
object snap
e)
tools
17.
Sebuah perintah yang digunakan untuk mengubah sudut tajam menjadi tumpul dengan radius tertentu dapat dibuat dengan perintah
a)
chamfer
b)
fillet
c)
hatch
d)
radius
e)
trim
18.
Untuk memutar objek berdasarkan arah yang telah ditentukan seperti front, left, top, dan lain-lain merupakanfungsi…
a)
view cube
b)
zoom
c)
view sketch
d)
view face
e)
pan
19.
Untuk membuat gambar 2D menjadi 3D seperti gambar diatas, maka dapat menggunakan fungsi ….
a)
Extrude
b)
Redraw
c)
Edit
d)
Revolve
e)
Polygon
