WorksheetsADMINITRASI INFRASTRUKTUR JARINGAN
Total questions: 25
Worksheet time: 38mins
Sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan(menggunakan perangkat lunak pengelolaan) sehingga dapatberkomunikasi seperti halnya bila perangkat tersebut terhubung ke jaluryang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda disebut…
WAN
VLAN
VOIP
MAN
LAN

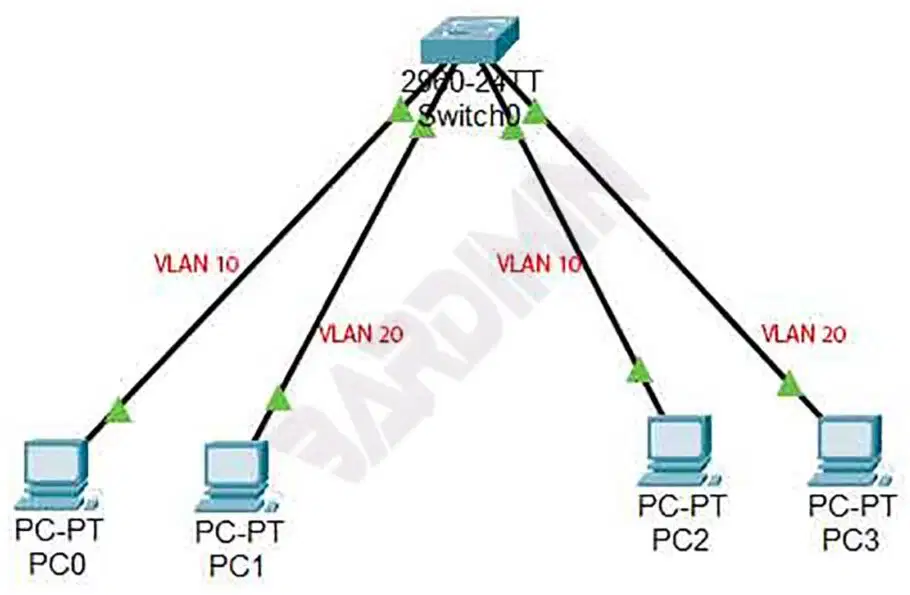

Segmentasi VLAN adalah…
Kegiatanmembagisuatu VLANyangmempunyai banyakanggotakedalam beberapa VLANyangberbeda
VLANyang mempunyai banyak anggotakedalambeberapa VLANyangberbeda
Kegiatanmembagisuatu VLANyangmempunyai banyakanggotakedalambeberapa VLANyangsama
VLANyang mempunyai banyak anggotakedalambeberapa VLANyangsama
dan menyatukan suatu VLAN yang mempunyaibanyakanggota kedalam beberapa VLANyang berbeda
Arsitektur jaringan adalah desain dan kerangka kerja sistem komunikasi yang menentukan bagaimana berbagai komponen jaringan berinteraksi satu sama lain. Komponen ini mencakup perangkat keras (seperti router, switch, dan server), perangkat lunak, protokol, dan aturan operasi jaringan. Rumuskan berapa jumlah jaringan pada gambar arsitektur jaringan di bawah ini, dengan alas an yang paling tepat ?
Satu jaringan karena hanya terdapat 1 router
Satu jaringan karena tidak ada switch / hub
Empat jaringan karena terdapat 4 PC
Empat jaringan karena terdapat 4 kabel
Empat jaringan karena terdapat 4 interface router yang membutuhkan 4 ip jaringan
Teknik yang memungkinkan jaringan untuk dibagi menjadi subnet dengan ukuran yang berbeda sesuai kebutuhan. Setiap subnet dapat memiliki panjang subnet mask yang berbeda, sehingga mengurangi pemborosan alamat IP, disebut…
VLSM
CIDR
Prefiks
Subneting
Routing
Rumuskan berapa alamat ip jaringan ke 3, berdasarkan gambar topologi jarigan di bawah ini?
20.10.75.1
20.0.0.1
20.10.75.2
20.10.75.0
20.10.0.0
Agar dapat mengkonfigurasi switchdan router kitabisa menggunakan menu.....
CLI
GUI
Syntax #conf ter
Desktop
Service / Software
Dua buah switch yang saling berhubungan antar VLAN disebut…
Trunking
Config
Tagging
Segmentasi
VTP
Perintah untuk mengizinkan mode trunk pada switch adalah…
switchport mode trunk
switchport access trunk
switchport modeaccess
switchport trunk allowed
switchport trunk allowed vlan 10, 20, 30
Routing statis membutuhkan tabel routing yang dikonfigurasi secara manual oleh administrator jaringan untuk menentukan jalur atau rute dalam pengiriman paket data ke tujuan tertentu.
Rumuskan tabel routing statis pada Router0 sesuai gambar topologi jaringan berikut ini?
Destination Network : 128.10.0.0
Subnetmask : 255.255.0.0
Via / Netx Hop : 10.10.75.2
Destination Network : 192.10.75.0
Subnetmask : 255.255.255.0
CIDR merupakan metode untuk mengalokasikan alamat IP dan merutekan IP di internet secara lebih efisien untuk menggantikan skema pengalamatan standart yang berdasarkan kelas (kelas A, B, dan C) yang memboroskan alamat IP. CIDR disebut juga Prefix digunakan untuk mempermudah penulisan notasi subnet mask agar lebih ringkas dibandingkan penulisan notasi subnet mask yang sesungguhnya.
Korelasikan antara alamat IP jaringan dengan subnetmask yang sesuai !
177.16.0.0/27 Subnetmask 255.255.224.0
197.10.75.0/28 Subnetmask 255.255.255.240
75.0.0.0/23 Subnetmask 255.255.254.0
177.16.0.0/27 Subnetmask 255.255.255.224
75.0.0.0/23 Subnetmask 255.254.0.0
Rumuskan konfigurasi topologi jaringan di bawah ini sesuai gambar toologi berikut ini,
Berapa ip dari PC0?
(a)
Rumuskan konfigurasi topologi jaringan di bawah ini sesuai gambar topologi berikut ini,
Berapa subnetmask dari PC1 ?
(a)
Rumuskan konfigurasi topologi jaringan di bawah ini sesuai gambar topologi berikut ini,
Berapa Gateway dari PC0
(a)
Rumuskan konfigurasi topologi jaringan di bawah ini sesuai gambar topologi berikut ini,
Berapa IP destination network dari table routing statis ini 172.75.0.16/29 Via 172.75.0.10 ?
(a)
Rumuskan konfigurasi topologi jaringan di bawah ini sesuai gambar topologi berikut ini,
Berapa IP Next Hop dari table routing statis ini 172.75.0.16/29 Via 172.75.0.10 ?
(a)

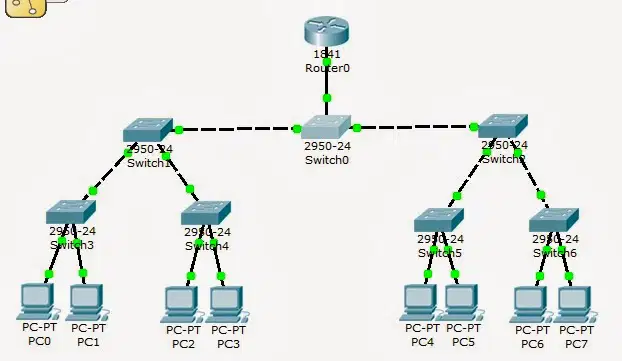

Perhatikan gambar topologi jaringan berikut ini
Anda sebagai Administrator Jaringan di sebuah perusahaan PT. NGELUYUR CARI MUKA, dimana Anda diberi project untuk melakukan efesiensi penggunaan ip jaringan (pada gambar topologi jaringan di atas) dengan cara mengkonversi pengalamatan standart menjadi VLSM, dimana Anda hanya diberi satu alamat IP jaringan absen.0.0.0/24 dan diminta untuk membagi menjadi beberapa subnet dengan ukuran yang sama (sesuai jumlah jaringan pada gambar di atas).
Note : IP menggunakan kelas A bilangan ke 1 sesuai dengan no absen
Aplikasikan hasil perhitungan pengalamtan VLSM pada PT. NGELUYUR CARI MUKA di atas ke dalam gambar topologi jaringan berikut ini (lengkap dengan IP Jaringan, subnet mask, gateway dan IP masing-masing interface pada router)
Sepuluh tahun kemudian PT. NGELUYUR CARI MUKA mengalami kemajuan yang signifikan sehingga melakukan ekspansi dengan cara membuka cabang perusahaan baru UD. GOMBAL MUKIYO dan Anda diminta untuk membagi IP jaringan perusahaan tersebut 192.kelas.absen.0/23 menjadi beberapa subnet sesuai jumlah departemen dengan kebutuhan host sebagai berikut:
· Departemen IT memerlukan 30 host.
· Departemen Sales memerlukan 20 host.
· Departemen Marketing memerlukan 10 host.
Didalam sebuah jaringan sekolah, pasti ada yang dinamakan dengan Topologi Jaringan dan Jangkauan Jaringan. Anda sebagai seorang Administrator hendaknya memiliki kemampuan dalam pembagunan sebuah jaringan komputer. Maka dari itu, coba buuatlah desain jaringan di SMK DHARMA BAHARI SURABAYA, dengan ketentuan :
· 1 Server
· 4 Client PC
· 2 Client Laptop
· 1 Acces Point
· 1 Switch
· IP Address beserta Subnetmask
Dalam konsep Jaringan di samping, sebutkan keuntungan dari pembangunannya, Minimal 5 keuntungan pembangunan jaringan!
Di sebuah CV. OGAH MAJU sedang melakukan efesiensi penggunaan ip jaringan, Anda sebagai administrator jaringan perusahaan tersebut diberi project membagi alamat IP jaringan 172.absen.0.0/25 dan diminta untuk membagi menjadi 5 subnet dengan ukuran yang sama. (Note : IP menggunakan kelas B bilangan ke 2 sesuai dengan no absen)
Sepuluh tahun kemudian CV. OGAH MAJU melakukan perombakan jaringan menyesuaikan kondisi perusahaan dan Anda diberi IP jaringan baru 172.absen.0.0/30 untuk membuat subnet pada berbagai departemen dengan kebutuhan host sebagai berikut:
· Departemen IT memerlukan 25 host.
· Departemen HR memerlukan 15 host.
· Departemen Sales memerlukan 35 host.

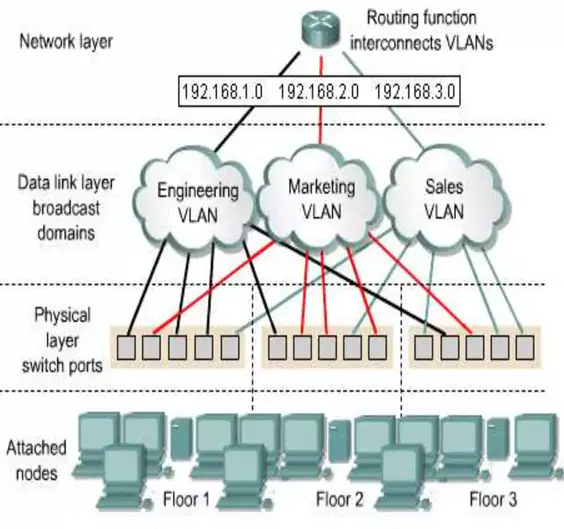

Coba Analisa Gambar jaringan di samping menggunakan Tabel. Amati Jaringnan di atas merupakan tergolong jenis jaringan apa? Tuliskan pembagian IP Address beserta keanggotaannya!
Jelaskan secara rinci, alur jaringan di atas mulai dari Router Gateway Port Based sampai Client, sehingga menjadi satu kesatuan jaringan VLAN!
Perlu Anda ketahui juga bahwa semua situs merupakan kumpulan file dan data yang dijalankan pada server hosting tempat mereka disimpan, yang juga merupakan perangkat komputer. Oleh karena itu, masing-masing website memiliki IP addressnya sendiri. Contohnya : 8.8.4.4 merupakan IP address yang digunakan oleh Google. Jadi, menurut Anda apakah itu IP Address?
