Uji Pemahaman Teknik Bubut

Total questions: 50

Worksheet time: 2hrs 25mins

Name
Class
Date
1.

Apa yang dimaksud dengan pengaturan kecepatan putaran pada mesin bubut?

a)

Pengaturan kecepatan putaran pada mesin bubut adalah proses pemilihan alat potong yang tepat.

b)

Pengaturan kecepatan putaran pada mesin bubut adalah proses mengatur laju rotasi spindle mesin untuk mencapai hasil pemotongan yang optimal.

c)

Pengaturan kecepatan putaran pada mesin bubut adalah proses mengatur suhu mesin.

d)

Pengaturan kecepatan putaran pada mesin bubut adalah cara untuk mengubah bentuk benda kerja.

2.

Sebutkan alat yang digunakan untuk mengukur toleransi dalam pemesinan!

a)

Mikrometer, caliper, dan gauge

b)

Penggaris, kompas, dan jangka sorong

c)

Kalkulator, pengukur suhu, dan timbangan

d)

Palu, obeng, dan kunci inggris

3.

Mengapa perawatan mesin bubut sangat penting?

a)

Perawatan mesin bubut hanya diperlukan saat mesin rusak.

b)

Perawatan mesin bubut hanya untuk estetika mesin.

c)

Perawatan mesin bubut tidak berpengaruh pada hasil produksi.

d)

Perawatan mesin bubut sangat penting untuk menjaga kinerja dan umur mesin.

4.

Jelaskan cara mengatur kecepatan putaran mesin bubut!

a)

Mengatur kecepatan dengan mengubah ukuran mesin secara fisik.

b)

Mengatur kecepatan putaran mesin bubut dengan menghitung RPM berdasarkan jenis material dan ukuran alat potong, lalu menyesuaikan pengaturan pada mesin.

c)

Mengatur kecepatan dengan menambah jumlah alat potong.

d)

Mengatur kecepatan berdasarkan warna mesin bubut.

5.

Apa saja jenis toleransi yang umum digunakan dalam pemesinan?

a)

Toleransi suhu

b)

Toleransi waktu

c)

Toleransi dimensi, toleransi bentuk, toleransi posisi.

d)

Toleransi warna

6.

Berikut ini merupakan hasil pekerjaan dari mesin bubut:

1) poros lurus dan bertingkat

2) poros tirus dan beralur

3) poros berulir

4) bidang persegi

Jawaban yang benar adalah ….

a)

1,2,3

b)

1,3,4

c)

2,3,4

d)

1,2,4

e)

1,2,3,4,5

7.

Untuk membubut permukaan benda kerja sebaiknya menggunakan pahat....

a)

Kiri

b)

Muka

c)

Ulir

d)

Kanan

e)

Potong

8.

Beberapa komponen ini dapat dikerjakan pada mesin bubut kecuali .....

a)

Poros

b)

Lubang Berulir

c)

Batang bergigi

d)

Batang Ulir

e)

Poros eksentrik

9.

retan pada mesin bubut standar dapat di bedakan menjadi 3 macam yaitu…

a)

Eretan atas,lintang,dan vertikal

b)

Eretan atas, tengah dan bawah

c)

Eretan memanjang, vertical dan atas

d)

Eretan atas, lintang, dan memanjang

e)

Eretan tinggi,sedang dan bawah

10.

Hasil bubut yang kasar dan tatalnya putus-putus disebabkan karena…..

a)

Pahatnya Tumpul

b)

Pahat di bawah senter

c)

Putaran mesin rendah

d)

Putaran mesin terlalu tinggi

e)

Pahat di atas senter

11.

Alat untuk mengukur sudut pahat yang paling tepat menggunakan….

a)

Dial Indikator

b)

Jangka sorong

c)

Height Gauge

d)

Mikrometer

e)

Bevel protaktor

12.

Pada mesin bubut standard terdapat sebuah kran atau selang yang berfungsi untuk mengalirkan cairan. Tujuan memberikan cairan tersebut adalah ....

a)

ntuk membersihkan pahat

b)

untuk membersihkan benda kerja

c)

untuk mendinginkan pahat dari over heat

d)

untuk membersihkan benda kerja dari chip

e)

untuk mencuci tangan operator agar tidak licin.

13.

Pemasangan pahat ulir luar yang baik adalah…

a)

diatas senter

b)

dibawah senter

c)

setinggi senter

d)

Setinggi ujung spindel

e)

benar semua

14.

Untuk membubut ulir putaran mesin sebaiknya diatur pada putaran….

a)

paling kencang

b)

tertinggi

c)

cepat

d)

paling lambat

e)

benar semua

15.

Syarat utama untuk merubah putaran mesin bubut adalah…

a)

mesin dalam kondisi hidupmesin dalam kondisi hidup

b)

mesin dalam kondisi mati

c)

mesin dalam putaran tinggi

d)

mesin hidup putaran rendah

e)

mesin putaran rendah

16.

Poros pada mesin bubut yang digunakan untuk menggerakkan eretan dalam penyayatan otomatis adalah ...

a)

poros utama

b)

poros pembawa/Feeding otomatis

c)

poros transportir

d)

poros melintang

e)

poros eretan

17.

Poros pada mesin bubut yang digunakan untuk menggerakkan eretan dalam penyayatan ulir otomatsi adalah ...

a)

poros utama

b)

poros pembawa/Feeding otomatis

c)

poros transportir

d)

poros melintang

e)

poros eretan

18.

ada pembubutan facing, bila kedudukan mata potong pahat bubut terpasang di bawah ujung senter, maka permukaan benda kerja yang dihasilkan adalah ….

a)

menonjol di bagian tengah

b)

bergelombang

c)

rata dan halus

d)

cekung

e)

cembung

19.

Besarnya sudut Ulir Metris adalah ...

a)

60˚

b)

55˚

c)

30˚

d)

27,5˚

e)

4,5˚

20.

Pemasangan pahat bubut menonjol terlalu panjang dari rumahnya/tool post maka akan berakibat ....

a)

ujung pahat mudah tumpul

b)

hasil penyayatan tidak akan halus

c)

hasil penyayatan akan bergelombang

d)

pahat akan mudah patah

e)

tidak ada pengaruhnya

21.

Arti dari simbol C1 adalah ...

a)

Coakan pertama

b)

coakan 1 mm

c)

chamfer pertama

d)

chamfer 1 mm

e)

cek 1

22.

Arti dari simbol M12 X 1.75 adalah ...

a)

Memanjang 12 x 1.75 mm

b)

Memanjang 12 x 1.75 derajat

c)

memanjang 12 kali sepanjang 1.75 mm

d)

Ulir Metrik sepanjang 12 mm ber diameter 1.75

e)

Ulir Metrik Diamter 12 dengan Pitch 1.75

23.

Di bawah ini yang tidak termasuk dalam jenis pembubutan Sebelum membubut Ulir adalah ....

a)

Pembubutan Rata

b)

Pembubutan Muka

c)

Pembubutan Memanjang

d)

Pembubutan Alur

e)

Pembubutan EKsentrik

24.

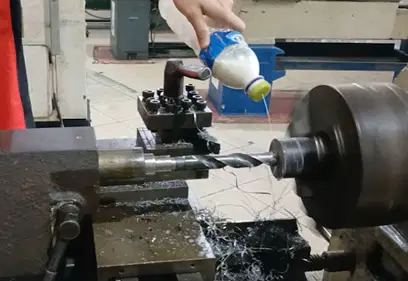

Jenis pekerjaan pemesinan bubut seperti seperti pada gambar adalah ...

a)

Facing

b)

Chamfering

c)

Drilling

d)

Boring

25.

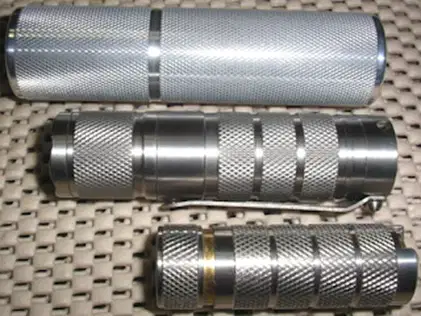

Jenis pekerjaan pemesinan bubut seperti seperti pada gambar adalah ...

a)

Knurling

b)

Threading

c)

Chamfering

d)

Drilling

e)

Boring

26.

Fungsi utama dari engsel pada bak truk adalah...

a)

Menghubungkan bak truk dengan kabin

b)

Memungkinkan bak truk untuk dibuka dan ditutup

c)

Menopang beban yang ada di bak truk

d)

Mengatur ketinggian bak truk

27.

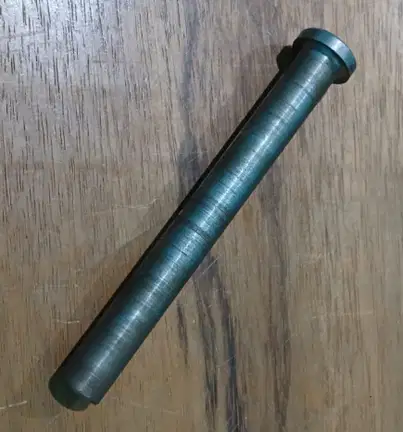

Supaya pembubutan as engsel menghasilkan permukaan yang rata maka ...

a)

Menggunakan senter putar

b)

Menggunakan senter mati

c)

Pasang pahat setinggi senter

d)

Pasang pahat di atas senter

28.

Bahan as engsel adalah ST41 (mild steel), maka pahat yang digunakan adalah ...

a)

Baja Karbon

b)

High Speed Steel (HSS)

c)

Karbida Sementit

d)

Keramik

29.

Fungsi utama dari sok drat cewek (female thread) adalah...

a)

Sebagai tempat untuk mengencangkan baut

b)

Menghubungkan dua komponen dengan diameter berbeda

c)

Memberikan kekuatan tambahan pada sambungan

d)

Sebagai tempat untuk menyambungkan komponen dengan ulir jantan

30.

Sok drat cowok (male thread) adalah...

a)

Sebuah lubang berulir yang digunakan untuk menyambung komponen

b)

Sebuah batang berulir yang menonjol keluar dari suatu komponen

c)

Alat yang digunakan untuk membuat ulir

d)

Bagian dari baut yang masuk ke dalam lubang

31.

Bahan sok drat adalah S45C (medium steel), maka pahat yang digunakan adalah ...

a)

Baja Karbon

b)

High Speed Steel (HSS)

c)

Karbida Sementit

d)

Keramik

32.

Bentuk ujung center drill yang runcing berfungsi untuk...

a)

Mempercepat proses pengeboran

b)

Membuat lubang awal yang presisi

c)

Menghindari pecahnya benda kerja

d)

Mempermudah penggantian mata bor

33.

Center drill biasanya digunakan sebelum proses...

a)

Pengelasan

b)

Pembubutan

c)

Pengeboran

d)

Pemotongan

34.

Pada pembubutan muka, arah pemakanan pahat umumnya dilakukan secara...

a)

Sejajar dengan sumbu putar benda kerja

b)

Tegak lurus dengan sumbu putar benda kerja

c)

Miring terhadap sumbu putar benda kerja

d)

Acak

35.

Pembubutan memanjang (turning) pada mesin bubut bertujuan untuk...

a)

Membuat permukaan ujung benda kerja menjadi rata

b)

Membuat alur melingkar pada benda kerja

c)

Membuat permukaan silindris pada benda kerja

d)

Membuat ulir pada benda kerja

36.

Pahat yang paling umum digunakan untuk pembubutan memanjang adalah...

a)

Pahat bubut dalam

b)

Pahat bubut rata

c)

Pahat bubut ulir

d)

Pahat bubut bentuk

37.

Fungsi utama dari twist drill adalah...

a)

Membuat permukaan silindris pada benda kerja

b)

Membuat alur melingkar pada benda kerja

c)

Membuat lubang silindris pada benda kerja

d)

Membuat ulir pada benda kerja

38.

Bagian yang berbentuk kerucut pada drilling taper horse disebut...

a)

Shank

b)

Flute

c)

Taper

d)

Web

39.

Pembubutan boring pada mesin bubut bertujuan untuk...

a)

Membuat lubang silindris dengan diameter yang lebih kecil

b)

Membuat alur melingkar pada benda kerja

c)

Membuat lubang silindris dengan diameter yang lebih besar

d)

Membuat ulir pada benda kerja

40.

Salah satu tujuan utama dari proses grooving adalah...

a)

Meningkatkan kekuatan benda kerja

b)

Memperindah tampilan benda kerja

c)

Membuat tempat untuk kunci pas

d)

Membuat permukaan kasar

41.

Alat potong yang digunakan dalam proses knurling adalah...

a)

Pahat bubut rata

b)

Roda kartel

c)

Pahat boring

d)

Pahat ulir

42.

Jenis ulir yang dapat dibuat dengan mesin bubut antara lain...

a)

Ulir metrik

b)

Ulir inci

c)

Ulir trapezoidal

d)

Semua jawaban benar

43.
berikut ini merupakan faktor penyebab timbulnya tonjolan pada ujung muka dari benda kerja pada saat melakukan pembubutan muka adalah….
a)
tumpulnya pahat bubut
b)
putaran mesin terlalu tinggi
c)
pemasangan pahat terlalu rendah
d)
feedrate terlalu rendah
e)
putaran mesin terlalu rendah
44.
pahat yang digunakan untuk membubut ulir ditunjukan oleh Gambar nomor…........
a)
10
b)
11
c)
12
d)
13
e)
14
45.

1. Pemilihan pahat bubut

2. Jenis chuck

3. Pemasangan benda kerja

4. Memilih jenis mata bor.

5. Menentukan parameter mesin bubut.

Pernyataan yang termasuk tindakan ketika akan melakukan pembubutan lurus ditunjukan oleh nomor…...

a)
1, 2 dan 3
b)
2, 3 dan 4
c)
3, 4 dan 5
d)
1, 3 dan 5
e)
2, 4 dan 5
46.

Perhatikan gambar mikrometer sekrup berikut ini.

a)

2,72 cm

b)

2,72 mm

c)

3,22 cm

d)

3,22 mm

e)

3,20 mm

47.
a)

2,27

b)

3,27

c)

3,37

d)

3,70

e)

3,39

48.

Perhatikan gambar alat ukur Mikrometer sekrup. Nama bagian dari alat ukur tersebut yang berfungsi sebagai penahan saat sebuah benda akan diukur adalah...

a)

Anvil

b)

Spendle

c)

Lock nut

d)

Sleeve

e)

Thimble

49.

Nilai skala total yang terbaca pada alat berikut adalah ...

a)

6,84 mm

b)

6,34 mm

c)

6,35 mm

d)

6,85 mm

50.

Berapakah tebal buku yang terukur oleh mikrometer sekrup?

a)

6,07 mm

b)

6,17 mm

c)

6,57 mm

d)

6,67 mm

e)

6,80 mm

Similar Resources on Wayground

Uji Pengetahuan Otomotif

49 questions

Uji Pengetahuan Otomotif

quiz

Worksheet

•

12th Grade - University

Soal Instalasi Pneumatik dan Hidrolik

50 questions

Soal Instalasi Pneumatik dan Hidrolik

quiz

Worksheet

•

11th Grade - University

PKK 7

50 questions

PKK 7

quiz

Worksheet

•

1st Grade - University

Ujian Teori Kejuruan Teknik Pemesinan

50 questions

Ujian Teori Kejuruan Teknik Pemesinan

quiz

Worksheet

•

12th Grade - University

soal Evaluasi Keseluruhan MPP

50 questions

soal Evaluasi Keseluruhan MPP

quiz

Worksheet

•

12th Grade

50 Soal Pilihan Ganda – Sasis & Pemindah Tenaga Kendaraan

52 questions

50 Soal Pilihan Ganda – Sasis & Pemindah Tenaga Kendaraan

quiz

Worksheet

•

12th Grade

TEST TEORI LKS TSM

50 questions

TEST TEORI LKS TSM

quiz

Worksheet

•

12th Grade
