Free Printable Osnove elektrotehnike, 3. auditorne vježbe

1.

Izračunajte $I_1$ ako je $R_1=2\ \Omega,\ R_2=4\ \Omega,\ I=6\ A$

a)

3 A

b)

6 A

c)

2 A

d)

4 A

2.

Izračunajte $U_1$ ako je $R_1=2\ \Omega,\ R_2=4\ \Omega,\ U=12\ V$

a)

2 V

b)

12 V

c)

8 V

d)

4 V

3.

Koji uvjet mora vrijediti da bi nastupila ravnoteža mosta?

a)

$R_1R_4=R_2R_3$

b)

$R_1R_3=R_2R_4$

c)

$R_1+R_4=R_2+R_3$

d)

$R_1+R_3=R_2+R_4$

4.

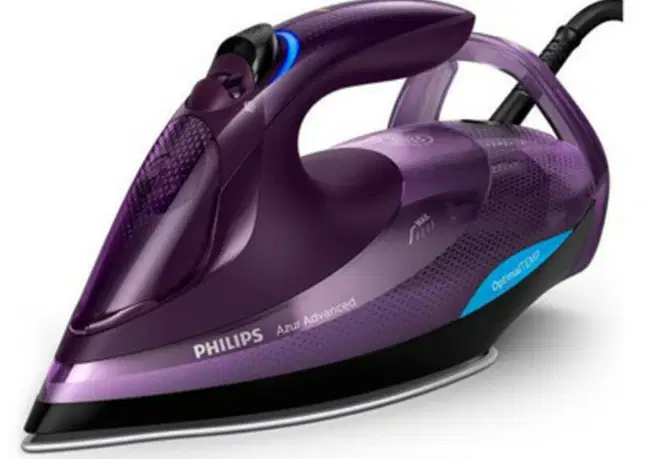

Procijenite koliko prosječno košta 1 h peglanja.

a)

2 centa

b)

20 centi

c)

2 eura

d)

20 eura

5.

Odredite ukupan otpor kruga:

$R_1=4\ \Omega,\ R_2=4\ \Omega,\ R_3=2\ \Omega\ i\ R_4=3\ \Omega$

a)

$1\ \Omega$

b)

$2\ \Omega$

c)

$3\ \Omega$

d)

$4\ \Omega$

6.

Odredite napon $U_{ab}$ , ako je $R=2\ \Omega,\ I\ =\ 1\ A\ i\ U\ =\ 4\ V$

a)

2 V

b)

-2 V

c)

4 V

d)

-6 V

7.

U električnoj mreži ima 8 grana i 5 čvorova.
Koliko je potrebno postaviti konturnih jednadžbi za rješavanje kruga metodom konturnih struja?

a)

3

b)

4

c)

5

d)

8

8.

Električna mreža ima 9 grana i 5 čvorova.
Koliko je potrebno postaviti jednadžbi u metodi čvornih napona?

a)

3

b)

4

c)

5

d)

9

9.

Koja je svrha metode konturnih struja u analizi električnih mreža?

a)

Povećati broj jednadžbi kako bismo lakše odredili granske struje

b)

Povećati broj jednadžbi kako bismo točnije proveli proračun

c)

Odrediti potencijale čvorova i iz njih stvarne struje u granama

d)

Odrediti konturne struje u mreži i iz njih stvarne struje u granama

10.

Koja je svrha metode čvornih napona u analizi električnih mreža?

a)

Povećati broj jednadžbi kako bismo lakše odredili granske struje

b)

Odrediti konturne struje u mreži i iz njih stvarne struje u granama

c)

Povećati broj jednadžbi kako bismo točnije proveli proračun

d)

Odrediti napone čvorova u mreži i iz njih stvarne struje u granama
