WorksheetsQCM 40 TE ET TF
Total questions: 40
Worksheet time: 23mins
L’arrêté ministériel du 20 novembre 2017 :
Impose au fabriquant d’effectuer des contrôles périodiques de ses équipements sous pression
Impose au personnel chargé de la conduite d’un équipement sous pression d’être informé et compétent pour utiliser cet équipement sans danger
La mise à l’arrêt d’un équipement sous pression pour contrôle interne :
Nécessite uniquement l’arrêt du brûleur
Nécessite la coupure générale électrique et la vidange de l’appareil seulement
Nécessite de respecter des procédures de mise à l’arrêt, de vidange, de vérification de la pression résiduelle, de condamnation et consignation « fluides et électricité » ainsi que le respect des procédures « d’intervention en enceinte confinée »
Dans une chaudière industrielle l’objectif est :
Une combustion stœchiométrique
Une combustion en manque d’air
Une combustion en excès d’air
L’excès d’air sert à :
Maintenir une surpression dans le foyer
Assurer une marge de sécurité
Assurer une combustion la plus complète possible
Le monoxyde de carbone est un gaz :
Toxique
Explosif
Corrosif
Une combustion en manque d’air :
Provoque une formation de polluants, une perte d’énergie, un risque d’explosion
Est une combustion idéale
C'est un contrôle de combustion qui est effectué par un technicien essoufflé

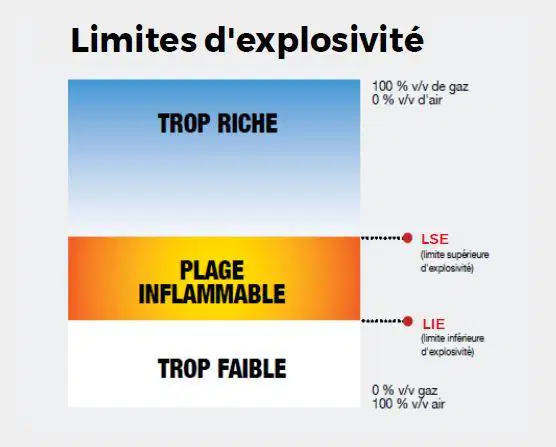

Le risque d’explosion par source chaude d’un combustible gazeux ou de vapeur d’hydrocarbure dans l’air existe :
Dès qu’il y a présence de ce combustible dans l’air
Si on atteint et dépasse le seuil de concentration appelé Limite Inférieure d’Explosivité (LIE)
Si on atteint et dépasse le seuil de concentration appelé Limite Supérieure d’Explosivité (LSE)
Quelles sont les valeurs des LIE et LSE pour le gaz naturel (en %) ?
LIE 1.5%
LSE 18%
LIE 5%
LSE 15%
LIE 15%
LSE 25%
La présence de NOx dans les gaz de combustion est causée par :
La présence d’azote dans l’air et le combustible
La présence de soufre dans le combustible
Une combustion incomplète
Le rôle du balayage avant l’allumage est de :
Refroidir le foyer
Eliminer les gaz accumulés dans le foyer
Apporter l’air comburant au combustible
Le rôle du brûleur est d’assurer :
Un fonctionnement en excès d’air
Le bon mélange du combustible et du comburant
La température de la flamme
En cas de défaut d’allumage entrainant l’arrêt du brûleur peut-on :
Procéder à plusieurs tentatives
Shunter les sécurités et forcer le programme du brûleur
Refaire un essai puis arrêter le brûleur en cas d’échec
La température d’ébullition de l’eau :
Augmente si la pression diminue
Augmente si la pression augmente
Diminue si la pression augmente
Dans un ballon de chaudière ou un corps de chauffe :
L’eau est à une température inférieure à la vapeur
L’eau est à une température supérieure à la vapeur
L’eau est presque à la même température que la vapeur
La vapeur surchauffée est obtenue :
En réchauffant de la vapeur saturée
En augmentant la pression de la vapeur
En vaporisant de l’eau surchauffée

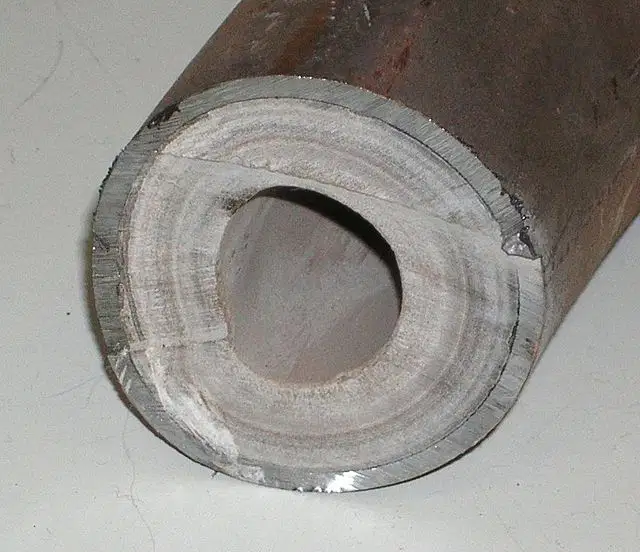

Un dépôt de tartre sur les parois internes des tubes d’une chaudière à tubes d’eau
Empêche le transfert de chaleur entre la flamme et les fumées
Provoque une perte de rendement de la chaudière
Provoque un sur échauffement localisé du tube

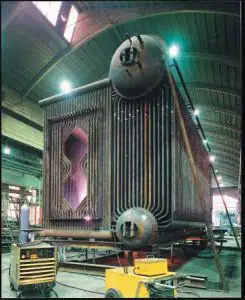

Dans le cas d’une chaudière à tubes d’eau, valider les équipements suivants dans l’ordre sur le circuit des fumées
d. Surchauffeur □
b. Economiseur □
c. Vaporisateurs □
a. Foyer □
e. Cheminée □
b. Surchauffeur □
d. Economiseur □
c. Vaporisateurs □
a. Foyer □
e. Cheminée □
a. Surchauffeur □
b. Economiseur □
d. Vaporisateurs □
c. Foyer □
e. Cheminée □

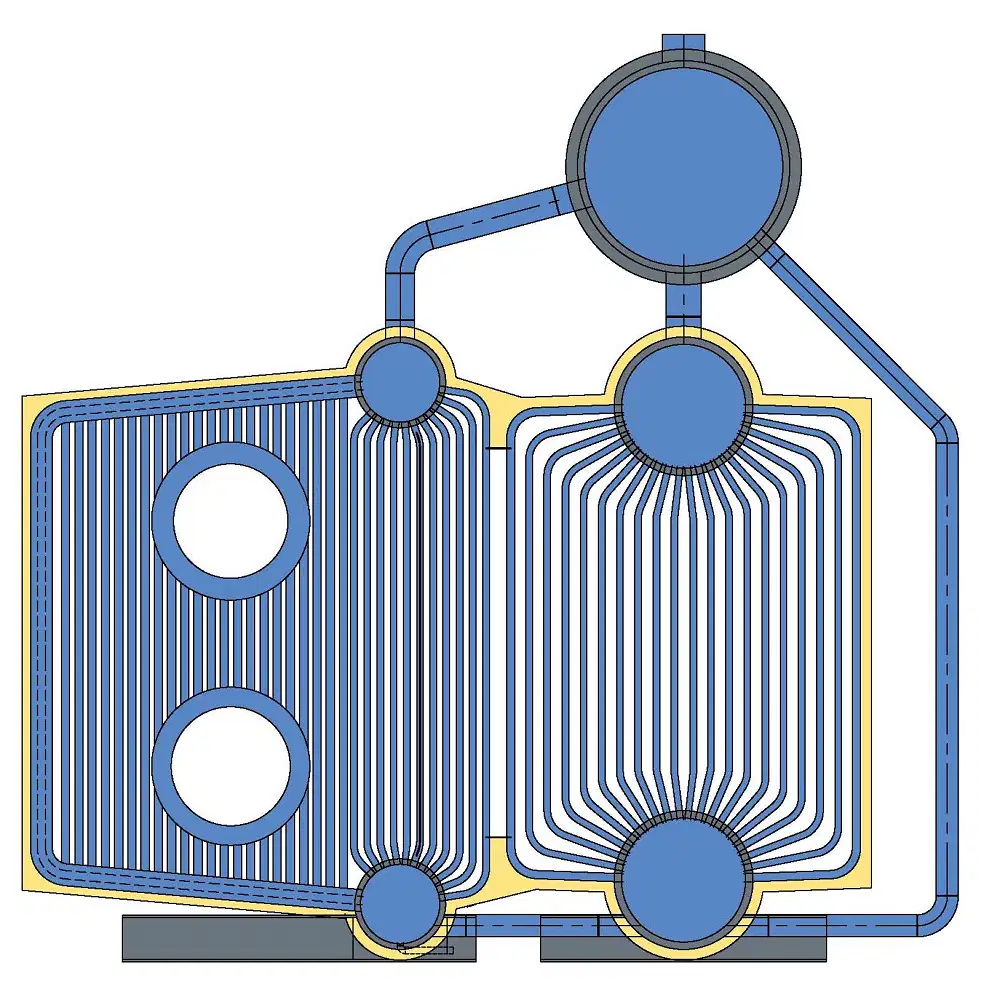

Dans le cas d’une chaudière à tubes d’eau, valider les équipements suivants dans l’ordre sur le circuit eau-vapeur :
a. Bâche alimentaire
c. Surchauffeur
c. Economiseur
b. Tubes écran
f. Pompes remplissage
g. Ballon chaudière
a. Bâche alimentaire
f. Surchauffeur
c. Economiseur
e. Tubes écran
b. Pompes remplissage
d. Ballon chaudière
a. Bâche alimentaire
c. Surchauffeur
g. Economiseur
d. Tubes écran
f. Pompes remplissage
b. Ballon chaudière
valider le(s) choix réel dans une chaudière à tube d'eau:
Vapeur saturé dans :
-l'entrée du surchauffeur
-le haut du ballon de la chaudière
Vapeur surchauffé dans :
-Le surchauffeur
-Sortie ballon chaudière
L'émulsion eau vapeur dans :
Le ballon supérieur
Le pH de l’eau alimentaire pour une chaudière vapeur doit être :
Plutôt acide
Plutôt basique
Les problèmes d’entartrage des tubes de la chaudière peuvent être causés par :
b. La présence de sels minéraux dans l’eau alimentaire □
a. La présence d’oxygène dans l’eau alimentaire □
Les problèmes de corrosion interne des tubes de la chaudière peuvent être causés par :
a. La présence d’oxygène dans l’eau alimentaire □
b. La présence de sels minéraux dans l’eau alimentaire □
c. Une eau alimentaire ayant un TH acide □
Quel est le rôle de la purge chaudière (purge continue) ?
Faire baisser le niveau dans la bâche
Eliminer l'excédent de sel minéraux en suspension dans la chaudière
Evacuer le surplus de vapeur

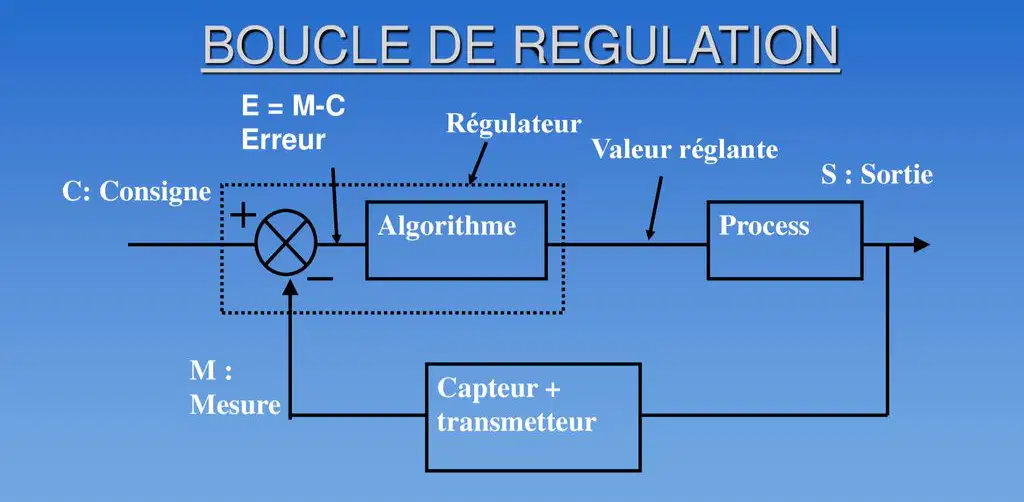

La régulation de charge permet :
De maintenir un débit de vapeur constant
De maintenir une pression de vapeur constante en adaptant l’allure du brûleur
De maintenir un niveau d’eau constant
Comment faut-il gérer le ramonage de la chaudière ?
b. Il faut ramoner quand les températures des fumées sont trop basses □
a. Il vaut mieux ramoner le plus souvent possible □
c. Il faut ramoner quand les températures des fumées sont trop élevées □

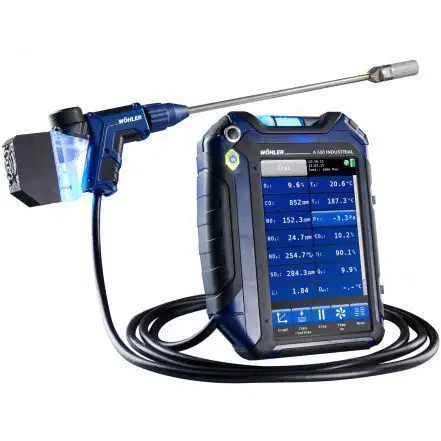

La correction d’oxygène dans les fumées a pour but :
De limiter le débit d’air
De limiter les polluants dans les purges
De contrôler l’excès d’air et d’optimiser la combustion
Pour maintenir un niveau d’eau constant dans le ballon chaudière l’automate agit sur :
La commande des pompes doseuses
La qualité d'eau en sortie du traitement (adoucisseur Osmoseur déminéralisation)
L'ouverture progressive de la vanne d'entrée d'eau ou la variation de vitesse des pompes
Où est située la purge continue d'une chaudière vapeur à tubes d'eau?
En partie basse des écrans de la chaudière
Au même niveau que les soupapes de sécurité
En partie médiane du ballon à la liaison eau/vapeur
L’énergie contenue dans 1 kg de vapeur saturée à 100°C est :
Aussi dangereuse que celle contenue dans 1 kg d’eau à 100°C
Beaucoup moins dangereuse que celle contenue dans 1 kg d’eau à 100°C en cas de brûlure
Beaucoup plus dangereuse que celle contenue dans 1 kg d’eau à 100°C en cas de brûlure
En cours de fonctionnement, un bruit anormal puis un dégagement de vapeur se font entendre dans la chaufferie, votre réaction est :
Je fais confiance aux automatismes
Je me sauve, j’appelle les services techniques
Je mets en sécurité (arrêt d’urgence) et j’alerte
La pression maximale admissible (PMA ou PS) représente :
La pression utilisée pour l’épreuve hydraulique
La pression qui a servi de base pour dimensionner la chaudière
La pression de fonctionnement de la chaudière
Une soupape de sûreté est :
Un organe qui permet de purger la chaudière
Un accessoire de sécurité dimensionné pour éviter que la pression dans la chaudière dépasse la pression maximale admissible (PMA)
Un organe qui doit être taré à la pression d’épreuve de l’équipement sous pression
Le seuil de pression de sécurité doit être obligatoirement réglé :
A une pression égale à la pression nominale de fonctionnement
A une pression inférieure à la pression maximale admissible
A une pression supérieure à la pression de tarage de la soupape
Quel débit 1 seule soupape de sûreté doit-elle être capable d’évacuer ?
50% du débit vapeur de la chaudière
10 % de l'excès de pression de la chaudière
Le débit de la chaudière + 10%
En cas d’excès de pression dans la chaudière et si les capteurs de sécurité de pression n’ont pas fonctionné, quels sont les organes de sécurité qui vont se déclencher ?
Le manomètre
Le régulateur de charge
Les soupapes
Lors du démarrage de la chaudière :
Je dois allumer le brûleur en premier
Je peux allumer le brûleur pendant le remplissage en eau de la chaudière même en niveau bas
Je dois m’assurer que le niveau d’eau dans la chaudière est supérieure au NI avant d’allumer le brûleur
Quelle sont les deux sécurités MAJEURES sur une chaudière produisant de la vapeur ?
La combustion et les températures fumées
Le Niveau d'eau dans la chaudière et La Pression interne de la chaudière
L'État des réfractaire du brûleur et la couleur de la flamme
Quelles sont les 3 valeurs essentielles à surveiller en chaufferie?
La pression d'air comprimé
Le niveau de la bâche
Si la porte de la chaudière est bien fermé
L'évent de la soupape
L'odeur de gaz
Le niveau d'eau correct
La bonne pression
L'absence d'alarme
Pour une charge donnée, le réglage du débit d’air comburant permet de :
Optimiser le rendement
Contrôler la pression de la vapeur
Eviter la présence de CO dans les gaz de combustion
Quel est la bonne réponse concernant la PMA ou PS d'une chaudière vapeur
C'est la pression de service de la chaudière
C'est la pression d'épreuve de la chaudière
C'est la Pression Maximale Admissible ou pression de sécurité qui a servi aux calculs de résistance de la chaudière définit par le fabriquant
