UML merupakan sekumpulan alat yang digunakan untuk melakukan abstraksi terhadap sebuah system, salah satu diagram yang digunakan adalah use case diagram. ini pernyataan yang menerangkan tentang use case diagram, kecuali …
Gambaran graphical dari beberapa atau semua aktor
Memiliki elemen actor, use case dan assosiation
Menerangkan kebutuhan yang dikehendaki oleh user
Membentuk tingkah laku yang dilakukan oleh aktor
Menggambarkan alur aktivitas dalam sebuah sistem
Dalam ilustrasi ada beberapa komponen untuk menggambarkan sebuah objek dalam suatu sistem. Use case menyebut sebuah objek dengan sebutan
actor
association
decision
triger
objek

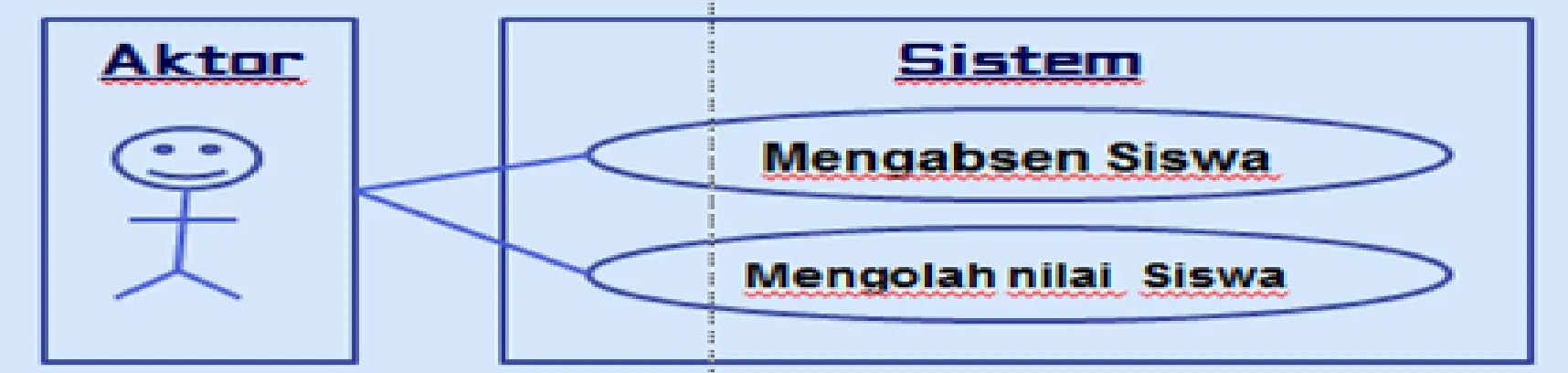

Perhatikan gambar berikut ,pernyataan dibawah ini dapat menjelaskan gambar disamping, kecuali
tampak seorang actor, berinteraksi dengan sistem
memperlihatkan beberapa elemen berupa actor, use case dan association
yang menjadi actor adalah seorang dokter
terdapat 2 use case yaitu mengabsen siswa dan mengolah nilai siswa
. tampak sorang actor dalam ilustrasi tersebut adalah seorang guru
Dalam membuat gambaran graphical dari actor pada sebuah system maka dibutuhkan symbol-simbol untuk membuat diagramnya, dibawah ini yang menjadi symbol use case adalah
Simbol yang digunakan sebagai penghubung antar elemen dalam usecase diagram, adalah
actor
triger
decision
association
objek
Apa tujuan utama dari Use Case Diagram?
Menggambarkan struktur basis data
Menganalisis perilaku fungsional sistem
Menjelaskan relasi antar objek
Menentukan spesifikasi perangkat keras
Menggambarkan aliran data
Elemen utama dari Use Case Diagram adalah:
Kelas dan atribut
Komponen dan modul
Aktor dan use case
Sistem operasi dan antarmuka
Database dan tabel
Dalam Use Case Diagram, aktor biasanya digambarkan sebagai:
Garis putus-putus
Simbol panah
Lingkaran
Gambar orang atau ikon manusia
Tabel
Simbol elips dalam Use Case Diagram menunjukkan:
Relasi antar aktor
Komponen antarmuka
Sebuah use case
Aktor
Alur sistem
Hubungan antara aktor dan use case dalam Use Case Diagram disebut:
Dependency
Inheritance
Asosiasi
Komposisi
Agregasi
Dalam Use Case Diagram, <<include>> digunakan untuk:
Menggambarkan relasi antara kelas
Menghubungkan dua aktor
Menambahkan fungsionalitas wajib
Menggambarkan fungsionalitas opsional
Mengganti use case lain
Simbol <<extend>> digunakan dalam Use Case Diagram untuk:
Membuat use case utama
Menunjukkan hubungan antara aktor
Menambahkan fungsionalitas opsional
Membatasi fungsionalitas utama
Menghapus use case tertentu
Aktor dalam Use Case Diagram dapat berupa
Orang atau sistem lain
Atribut sistem
Lingkungan fisik
Kelas di dalam sistem
Proses di dalam sistem
Use Case Diagram digunakan pada tahap pengembangan perangkat lunak yang disebut:
Implementasi
Desain basis data
Pemodelan proses bisnis
Analisis kebutuhan
Pemeliharaan sistem
Apa yang dimaksud dengan <<include>> dalam Use Case Diagram?
Menggambarkan alur utama sistem
Memperluas fungsionalitas opsional
Memasukkan use case tambahan yang wajib
Menghubungkan antar aktor
Menggambarkan kelas tambahan
Dalam sebuah sistem pemesanan tiket, manakah yang dapat dianggap sebagai aktor?
Pengguna
Sistem pembayaran
Laporan keuangan
Antarmuka pengguna
Tiket
Hubungan <<extend>> dalam Use Case Diagram digunakan untuk:
Menghubungkan dua kelas
Menggambarkan fungsionalitas dasar
Menyertakan perilaku opsional dalam use case
Menambahkan data dalam tabel
Menggambarkan arus data
Sebuah Use Case mewakili:
Struktur data
Fungsi atau aksi yang dilakukan oleh sistem
Hubungan antar data
Interaksi antar sistem
Desain antarmuka
Bagaimana simbol asosiasi antara aktor dan use case digambarkan?
Panah
Garis lurus
Lingkaran
Garis putus-putus
Kotak
Peran utama Use Case Diagram dalam pengembangan perangkat lunak adalah:
Menggambarkan aliran data antar modul
Mengidentifikasi kebutuhan fungsional dari perspektif pengguna
Memodelkan relasi antar tabel dalam basis data
Menggambarkan hubungan antarkelas
Mempersiapkan spesifikasi perangkat keras
