WorksheetsRefreshment Operator - Current Transformer
Total questions: 20
Worksheet time: 7mins
Apa Kepanjangan dari CT?
Capacitor Transformer
Capacitor Transformator
Current Transformer
Current Translator
Apa yang dimaksud dengan Current Transformer?
Peralatan yang digunakan untuk melakukan pengukuran besaran arus pada lautan
Peralatan yang digunakan untuk melakukan pengukuran besaran tegangan pada instalasi tenaga listrik
Peralatan yang digunakan untuk melakukan pengujian arus pada instalasi tenaga listrik
Peralatan yang digunakan untuk melakukan pengukuran besaran arus pada instalasi tenaga listrik
Apa fungsi dari CT (Current Transformer) ?
Mengkonversi besaran tegangan pada sistem tenaga listrik untuk keperluan pengukuran sistem metering dan proteksi
Mengkonversi besaran arus pada sistem tenaga listrik untuk keperluan pengukuran sistem metering dan proteksi
Mengkonversi besaran daya pada sistem tenaga listrik untuk keperluan pengukuran sistem metering dan proteksi
Mengkonversi besaran tegangan dan arus pada sistem tenaga listrik untuk keperluan pengukuran sistem metering dan proteksi
Berapa Standar besaran sekunder untuk arus nominal Current Transformer?
10 Amp
5 Amp dan 10 Amp
1 Amp dan 10 Amp
1 Amp dan 5 Amp
Apa yang dimaksud dengan Pengenal Beban (Rated Burden)
Pengenal dari beban trafo teagangan dimana akurasi trafo tegangan masih bica dicapai dan dinyatakan dalam satuan Volt
Pengenal dari beban trafo arus dimana akurasi trafo arus masih bica dicapai dan dinyatakan dalam satuan VAR
Pengenal dari beban trafo arus dimana akurasi trafo arus masih bica dicapai dan dinyatakan dalam satuan VA
Pengenal dari beban trafo arus dimana akurasi trafo arus masih bica dicapai dan dinyatakan dalam satuan Watt
Bila dinyatakan pada nameplate Pengenal Arus Kontinyu 300 A / 5 A , mana kah yang disebut Arus Sekunder?
300 A / 5 A
300 A
30 A
5 A
Bila dinyatakan pada nameplate Pengenal Arus Kontinyu 300 A (Arus Primer) / 5 A (Arus Sekunder) , Bila Arus Primer 60 A , maka berapakah nilai Arus Sekunder?
300 A
5 A
1 A
10 A
Secara Fungsi Trafo Arus dibedakan menjadi dua yaitu
1. Trafo Arus Pengukuran
2. Trafo Arus Metering
1. Trafo Arus Nominal
2. Trafo Arus Proteksi
1. Trafo Arus Pengukuran
2. Trafo Arus Saturasi
1. Trafo Arus Pengukuran
2. Trafo Arus Proteksi

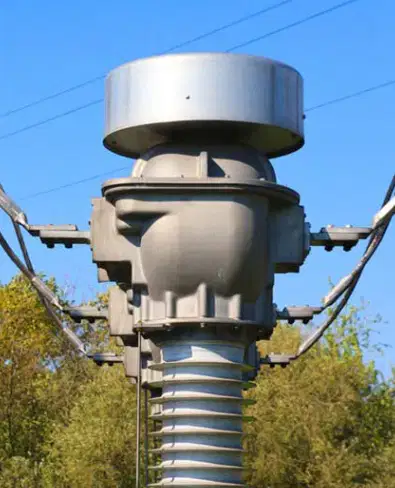

Berdasarkan gambar diatas manakah Jenis Trafo Arus berdasarkan fungsinya
A1 : CT Pengukuran
A2 : CT Proteksi
A1 : CT Proteksi
A2 : CT Pengukuran
A1 : CT Saturasi
A2 : CT Proteksi
A1 : CT Ring
A2 : CT Cast Resin
Berdasarkan Gambar diatas apakah yang dimaksud dengan P1 dan P2?
P1 : Arus Nominal
P2 : Arus Pengenal
P1 : Arus Saturasi
P2 : Arus Nominal
P1 : Arus Linier
P2 : Arus Nominal
P1 : Arus Primer
P2 : Arus Sekunder
Alat pengukur yang biasa dipasang pada Current Transformer untuk mengukur arus adalah
Voltmeter
Wattmeter
Ohmmeter
Amperemeter
Salah satu kegunaan utama Current Transformer adalah untuk
Mengurangi tegangan arus AC menjadi arus DC
Mempermudah pengukuran arus tinggi yang aman
Mengukur tegangan pada jaringan listrik
Mengkonversi frekuensi jaringan listrik
Dalam sistem proteksi, Current Transformer digunakan untuk
Mengatur tegangan listrik
Mengukur beban listrik secara langsung
Mengisolasi peralatan pengukuran dari tegangan tinggi
Meningkatkan efisiensi jaringan listrik
Keuntungan menggunakan Current Transformer dalam sistem pengukuran listrik adalah
Dapat mengukur tegangan tinggi secara langsung
Menambah arus pada jaringan listrik
Memungkinkan pengukuran arus tinggi dengan instrumen berukuran kecil
Mengubah arus AC menjadi DC
Berikut ini adalah bagian bagian dari Current Transformer (CT) , Kecuali
Terminal Utama
Coil
Kumparan
Isolator Porcelain
Pada Formulir Inspeksi Level 1, Bagian apa saja yang dicek secara "Harian"?
1. Level Minyak
2. Tekanan Gas
3. Kebocoran Minyak
1. Level Minyak
2. Isolator
3. Kebocoran Minyak
1. Pentanahan
2. Tekanan Gas
3. Core Housing
1. Struktur Penyangga
2. Tekanan Gas
3. Kebocoran Minyak
Pada Formulir Inspeksi Level 1, Bagian apa saja yang dicek secara "Bulanan"?
1. Level Minyak
2. Tekanan Gas
3. Kebocoran Minyak
4. Isolator
1. Isolator
2. Core Housing
3. Struktur Penyangga
4. Pentanahan
1. Level Minyak
2. Core Housing
3. Struktur Penyangga
4. Pentanahan
1. Isolator
2. Tekanan Gas
3. Struktur Penyangga
4. Pentanahan
Pada Inspeksi Level 2, Bagian mana saja yang akan di Thermovisi pada Current Transformer, Kecuali ?
Klem dan Konduktor
Housing
Grounding
Isolator
Apa yang harus dilakukan apabila menemukan Inspeksi Level 1 Level Minyak Berkurang?
1. Melakukan Pengecekan apakah ada kebocoran minyak pada CT
2. Memastikan dengan Inspeksi Level 3 Thermovisi
3. Melaporkan temuan anomali pada Dispatcher UP2B
1. Melaporkan temuan anomali pada Dispatcher UP2B
2. Memastikan dengan Inspeksi Level 2 Thermovisi
3. Melakukan Pengecekan apakah ada kebocoran minyak pada CT
1. Melakukan Pengecekan apakah ada kebocoran minyak pada CT
2. Memastikan dengan Inspeksi Level 2 Thermovisi
3. Melaporkan temuan anomali pada Manager ULTG
1. Melakukan Pengecekan apakah ada kebocoran minyak pada CT
2. Memastikan dengan Inspeksi Level 2 Thermovisi
3. Melaporkan temuan anomali pada Team Leader
Apa yang harus dilakukan apabila menemukan Inspeksi Level 2 Terdapat Hotspot 25-40°C?
Perlu dilakukan pengujian terhadap bagian yang hotspot
Perlu dilakukan pengukuran thermovisi per dua minggu sekali
Perlu dilakukan pengukuran periode harian dan perbaikan maksimal tiga hari
Perlu dilakukan pengukuran satu minggu lagi dan direncanakan perbaikan dalam periode maksimal dua minggu lagi
