WorksheetsTECNOLOGÍA TERCERO. CURSO 2024-2025 1ª-3ª Evaluación
Total questions: 97
Worksheet time: 1hrs 13mins
Generally, only the three main views are used to represent an object, and they are:
Front elevation, Left elevation, and Right elevation
Plan, Bottom plan, and Front elevation.
Front elevation, Plan, and Left elevation.
Rear elevation, Right elevation, and Bottom plan
In technical drawing, we will use standards for:
Lettering, format, and symbols
Format, symbols, lines, and colors.
Format, lettering, and names
Which of the following statements is true?
a) Scale = drawing measurements / real measurements
b) Scale = real measurements / drawing measurements
c) Real measurements = scale / drawing measurements
d) Drawing measurements = real measurements / drawing measurements
If we use a scale of 1:200...
a) We are using a Reduction scale
b) We are using an Enlargement scale
c) The measurements of the drawing and the actual size match.
d) The measurements of the drawing and the actual size are not real.
On a map drawn to a scale of E = 1:5,000, there are two towns separated by a distance of 20 cm.
What is the real distance between the two towns?
a) 10 kilometers
b) 100 meters
c) 2 kilometers
d) 1 kilometer
When we represent dihedral projections, the most representative view of the figure is:
The plan
The rear elevation
The front elevation
The right elevation
The scale of the drawing is 1:20. If the length of the vehicle drawing on paper is 10 inches, how long is the vehicle in real life?
200 inches
20 inches
2 inches
Using a scale of 20:1 means that...
20 mm in real life is represented by 1 mm in the drawing
20 mm in the drawing represents 1 mm in real life
20 cm in real life is represented by 1 cm in the drawing
20 cm in the drawing represents 1 mm in real life
Drawing to a scale of 1:50 means that we are...
Enlarging our real object
Reducing our real object
Choose the set of projections that corresponds to the figure represented on the left.
How many A6 can we find in an A2?
eight
sixteen
eighteen
thirty-two
What are the correct views of the attached drawing?
International standards are called:
UNE
SIM
DIN
ISO
What does a scale of 1:100 indicate about the relationship between the drawing and the real object?
1 cm in the drawing represents 100 cm in real life.
1 cm in real life is represented by 100 cm in the drawing.
1 m in the drawing represents 100 m in real life.
1 m in real life is represented by 100 m in the drawing.
In technical drawing, which of the following elements is NOT usually standardized?
Format
Font
Color scheme
Types of lines
What is the real distance represented by 5 cm on a map with a scale of 1:10,000?
500 meters
5 kilometers
50 kilometers
5 meters
In a technical drawing, which of these things is usually standardized?
Line thickness
Paper color
Font style
Background image
When a scale of 1:25 is used, what does this imply about the size of the drawing compared to the actual object?
The drawing is larger than the actual object.
The drawing is smaller than the actual object.
The drawing is the same size as the actual object.
Only 2 of these acronyms refer to Standardization Organizations of the elements involved in technical drawing. Indicate which ones
ISO
CEE
UNE
ONSI
Select the definition that corresponds to "Left Elevation"
It is the view we get when we look at the object from above
It is the view we get if we look at the object from the right side
It is the view we get if we look at the object from the left side
None of them
Los mecanismos de transmisión de movimiento...
Transmiten el mismo tipo de movimiento
Transforman la fuerza en velocidad
Transforman un tipo de movimiento en otro tipo de movimiento
Transforman la velocidad en fuerza
Un mecanismo de transformación del movimiento es REVERSIBLE.....
Cuando el movimiento del elemento conductor se transforma y se transmite al elemento conducido, pero no al revés
Cuando puede transformar un tipo de movimiento A en otro B pero no es capaz de transformar el tipo B en el movimiento A.
Cuando puede transformar un tipo de movimiento A en otro B y también es capaz de transformar el tipo B en el movimiento A.
Cuando es fácil de desensamblar y se le puede dar la vuelta
MÁS DE UNA RESPUESTA
Este mecanismo....
Transforma la rotación en movimiento lineal
Transforma el movimiento lineal en rotación
Es irreversible
Todas son correctas
El mecanismo piñón y corredera es...
El mecanismo tornillo-tuerca es....
Señala el mecanismo para el que podemos afirmar que:
"El elemento conductor y el elemento conducido giran en sentido contrario"
Ninguno de ellos
¿Cuál de estos es un mecanismo de Biela-Manivela?
Este mecanismo de transformación de movimiento es...
Irreversible
Reversible
Si nos referimos al mecanismo de la figura,
¿Cuál de las siguientes afirmaciones es correcta?
Es un mecanismo REVERSIBLE: nos permite obtener un movimiento alternativo a partir de uno circular, o uno circular a partir de uno alternativo.
El elemento Motriz: SEGUIDOR describe un movimiento circular y el
elemento Conducido, la LEVA, describe un movimiento alternativo
Una LEVA es una pieza de contorno especial, generalmente ovoide, que va unida a un eje (motor) y que, al girar, acciona un elemento, llamado SEGUIDOR.
Todas son Correctas
Señala el mecanismo llamado Tornillo sin fin y Corona
Al girar el asiento de este taburete, puede elevarse o bajarse en altura.
¿Qué tipo de mecanismo se usa?
Tornillo-Tuerca
Biela-Manivela
Piñón-Cremallera
Leva
Uno de los siguientes mecanismos no es un mecanismo de conversión de movimiento:
tornillo y tuerca
cadena y engranaje
manivela y biela
cremallera y piñón
Respecto al mecanismo de la figura,
¿cuál de las siguientes afirmaciones NO ES CORRECTA?
Es un mecanismo fundamental en los motores de combustión de vehículos, en máquinas de vapor, máquinas de coser, y en muchas herramientas.
La biela es una barra rígida con un extremo articulado que va unido a la manivela en un extremo y al émbolo o pistón en el otro.
Es un sistema reversible, es decir, puede transformar el movimiento de rotación de la manivela en un movimiento alternativo de la biela y al contrario.
Este mecanismo transforma el movimiento circular de la biela en un movimiento alternativo de la manivela.
En la imagen puedes ver un tipo de mecanismo que se llama:
Tornillo sin fin-Corona
Biela-Manivela
Tornillo-Tuerca
Polea
Engranajes
¿Cuál es la afirmación verdadera?
Las ruedas de fricción giran en sentido contrario.
Las ruedas de fricción no pueden patinar porque son muy lisas.
En las ruedas de fricción, la velocidad de giro es directamente proporcional al diámetro de la rueda.
En las ruedas de fricción, la más grande es siempre la rueda conductora.
En los mecanismos con ruedas de fricción y en lo mecanismos con ruedas dentadas, la relación de transmisión es la relación entre las velocidades de giro de las ruedas.
VERDADERO
FALSO
¿Qué es un Circuito?
Un conjunto de dispositivos conectados entre sí mediante un hiilo de fibra óptica por la que pasa la corriente eléctrica
Un conjunto de elementos conetados entre sí mediante un cable conductor por el que circula una corriente eléctrica
Varias bombillas conectadas entre sí que se encienden al apretar un interruptor.
Un conjunto de elementos software por los que pasa una corriente cuando los conectamos entre sí
Seleccina las afirmaciones que son correctas:
La Ley de Ohm establece cuál es la relación entre el Voltaje, la Intesidad y la Resistencia de un circuito
La ley de Ohm dice que la Intensidad en un circuito es directamente proporcional a la Tensión
La ley de Ohm establece que la intensidad es inversamente proporcional a la tensión
La ley de Ohm establece que la intensidad que circula por un circuito es directamente proporcional a la resistencia de los dispositivos conectados
Cuando en un circuito tenemos resistencias asociadas en Serie:
La resistencia equivalente es igual a la suma de las resistencias
La resistencia equivalente se calcula como la suma de las inversas de las resistencias
La tensión en los extremos de cada resistencia es la misma que la tensión proporcionada por la pila
La tensión total proporcionada por la pila coincide con la suma de las tensiones en cada resistencia
Cuando en un circuito tenemos 2 resistencias en paralelo:
La inversa de la resitencia es igual a la suma de las resistencias
La resistencia equivalente se calcula como la suma de las inversas de las resistencias
La tensión en los extremos de cada resistencia es la misma que la tensión proporcionada por la pila
La tensión total proporcionada por la pila coincide con la suma de las tensiones en cada resistencia
Los mecanismos de transmisión de movimiento...
Transmiten el mismo tipo de movimiento
Transforman la fuerza en velocidad
Transforman un tipo de movimiento en otro tipo de movimiento
Transforman la velocidad en fuerza
Un mecanismo de transformación del movimiento es REVERSIBLE.....
Cuando el movimiento del elemento conductor se transforma y se transmite al elemento conducido, pero no al revés
Cuando puede transformar un tipo de movimiento A en otro B pero no es capaz de transformar el tipo B en el movimiento A.
Cuando puede transformar un tipo de movimiento A en otro B y también es capaz de transformar el tipo B en el movimiento A.
Cuando es fácil de desensamblar y se le puede dar la vuelta
MÁS DE UNA RESPUESTA
Este mecanismo....
Transforma la rotación en movimiento lineal
Transforma el movimiento lineal en rotación
Es irreversible
Todas son correctas
Señala el mecanismo para el que podemos afirmar que:
"El elemento conductor y el elemento conducido giran en sentido contrario"
Ninguno de ellos
Uno de los siguientes mecanismos no es un mecanismo de conversión de movimiento:
tornillo y tuerca
cadena y engranaje
manivela y biela
cremallera y piñón
Respecto al mecanismo de la figura,
¿cuál de las siguientes afirmaciones NO ES CORRECTA?
Es un mecanismo fundamental en los motores de combustión de vehículos, en máquinas de vapor, máquinas de coser, y en muchas herramientas.
La biela es una barra rígida con un extremo articulado que va unido a la manivela en un extremo y al émbolo o pistón en el otro.
Es un sistema reversible, es decir, puede transformar el movimiento de rotación de la manivela en un movimiento alternativo de la biela y al contrario.
Este mecanismo transforma el movimiento circular de la biela en un movimiento alternativo de la manivela.
¿Cuál es la afirmación verdadera?
Las ruedas de fricción giran en sentido contrario.
Las ruedas de fricción no pueden patinar porque son muy lisas.
En las ruedas de fricción, la velocidad de giro es directamente proporcional al diámetro de la rueda.
En las ruedas de fricción, la más grande es siempre la rueda conductora.
En los mecanismos con ruedas de fricción y en lo mecanismos con ruedas dentadas, la relación de transmisión es la relación entre las velocidades de giro de las ruedas.
VERDADERO
FALSO
¿Qué es un Circuito?
Un conjunto de dispositivos conectados entre sí mediante un hiilo de fibra óptica por la que pasa la corriente eléctrica
Un conjunto de elementos conetados entre sí mediante un cable conductor por el que circula una corriente eléctrica
Varias bombillas conectadas entre sí que se encienden al apretar un interruptor.
Un conjunto de elementos software por los que pasa una corriente cuando los conectamos entre sí
Seleccina las afirmaciones que son correctas:
La Ley de Ohm establece cuál es la relación entre el Voltaje, la Intesidad y la Resistencia de un circuito
La ley de Ohm dice que la Intensidad en un circuito es directamente proporcional a la Tensión
La ley de Ohm establece que la intensidad es inversamente proporcional a la tensión
La ley de Ohm establece que la intensidad que circula por un circuito es directamente proporcional a la resistencia de los dispositivos conectados
Cuando en un circuito tenemos resistencias asociadas en Serie:
La resistencia equivalente es igual a la suma de las resistencias
La resistencia equivalente se calcula como la suma de las inversas de las resistencias
La tensión en los extremos de cada resistencia es la misma que la tensión proporcionada por la pila
La tensión total proporcionada por la pila coincide con la suma de las tensiones en cada resistencia
Cuando en un circuito tenemos 2 resistencias en paralelo:
La inversa de la resitencia es igual a la suma de las resistencias
La resistencia equivalente se calcula como la suma de las inversas de las resistencias
La tensión en los extremos de cada resistencia es la misma que la tensión proporcionada por la pila
La tensión total proporcionada por la pila coincide con la suma de las tensiones en cada resistencia
Señala las afirmaciones correctas:
HAY MÁS DE UNA RESPUESTA CORRECTA
La intensidad de corriente es directamente proporcional al voltaje
La intensidad de corriente se mide Ohmios
La intensidad de corriente es inversamente proporcional a la resistencia
La intensidad de corriente se mide en mV
TIPOS DE MECANISMOS:
De transmisión de movimiento
De transformación de movimiento
De cobre
De fibra óptica
Mecanismo de ruedas
Mecanismos de cuerda
De transporte de movimiento
De traspaso de movimiento
El OHMIO es una medida de...
Resistencia
Potencia
Intensidad
Tensión

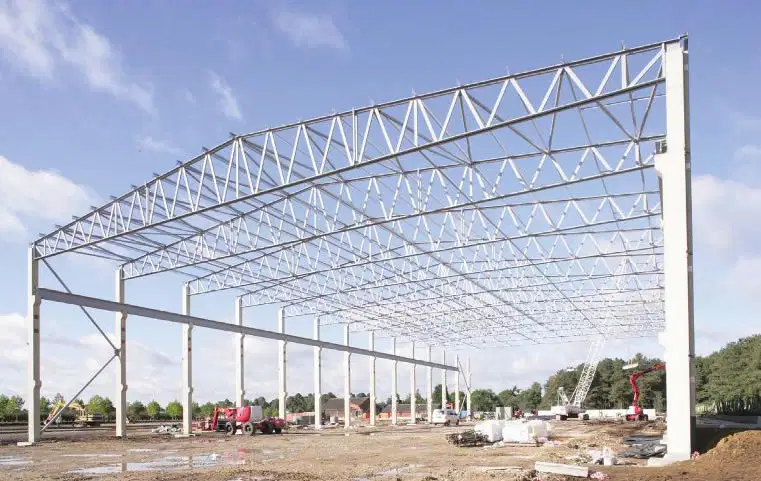

¿Cuál de las siguientes podrían considerarse como estructuras artificiales?
Túneles, Cuevas y cercas superiores
Techo, paredes, ventanas, puertas y portones
Panal, nido, telaraña, huevo

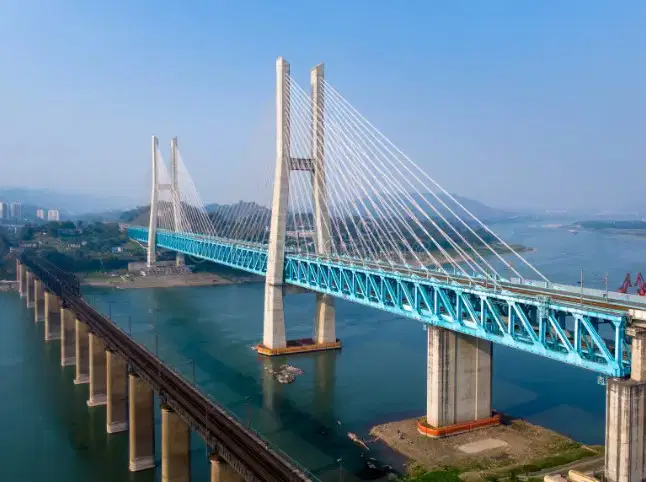

Rascacielos, puentes y grúas
Los huesos del pie
¿Cuál de las siguientes podría considerarse una PRINCIPAL FUNCIÓN de las estructuras?
Recubrir un objeto para
protegerlo de los cambios climáticos
Soportar fuerzas manteniendo la forma
Ahorrar esfuerzos soportando el peso de cualquier objeto
En el puente de la imagen se muestra:
Una mezcla de estructura laminar y de suspensión
Sólo una estructura suspendida porque los elementos azules son decorativos
Una estructura de cables tensados y de suspensión, al mismo tiempo
Un buen ejemplo de mezcla de estructura de cables tensados y triangulada
¿Cuáles son los esfuerzos a que está sometido este puente colgante?
1. Tracción
2. Flexión
3. Compresión
1. Torsión
2. Flexión
3. Compresión
1. Tracción
2. Compresión
3. Cizalladura
1. Flexión
2. Compresión
3. Cizalladura
El elemento constructivo de forma curvada que salva el espacio entre dos pilares o muros:
A) Bóveda
B) Arco
C) Cúpula
D) Puente
E) Presa
¿Cuál de las siguientes afirmaciones no es verdadera?
Las estructuras masivas son sólidas pero muy ligeras
El elemento predominante en una estructura adintelada es el dintel
El arco es un elemento lineal pero la bóveda es uno superficial
Las cerchas están formadas por triángulos
En una estructura geodésica, podemos encontrar los siguientes elementos:
(MÁS DE UNA RESPUESTA)
Triángulos
Pentágonos
Hexágonos
Cuadrados
Todos ellos
En la imagen adjunta podemos identificar:
A) Pilar
B) Fundación
C) Viguetas
D) Viga
A) Fundación
B) Pilar
C) Fundación
D) Viguetas
A) Viga
B) Viguetas
C) Pilar
D) Fundación
A) Viguetas
B) Viga
C) Pilar
D) Fundación
El cuerpo de un coche y el fuselaje de un avión son ejemplos de:
Estructuras naturales
Estructuras geodésicas
Estructuras laminares
Estructuras fundidas
Estructuras entramadas
¿Al usar este banco, a qué tipo de esfuerzos se le somete?
Compresión
Flexión
Tracción
Compresión
Torsión
Compresión
Flexión
Torsión
Señala cuáles son los 2 elementos predominantes señalados en amarillo y azul respectivamente.
Amarillo: Pilar
Azul: Viga
Amarillo: Dintel
Azul: Columna
Amarillo: Cimiento
Azul: Viga
Amarillo: Dintel
Azul: Columna
Amarillo: Viga
Azul: Pilar
Es un elemento constituido por barras que se colocan en forma triangular diagonalmente.
(a)
La triangulación es un método para:
Aumentar la rigidez de una estructura
Aumentar la resistencia de una estructura
Aumentar la estabilidad de una estructura
Aumentar el peso de una estructura
Aumentar la flexibilidad de una estructura
Para aumentar la resistencia de una estructura se utilizan distintos perfiles. Aquí ves una bovedilla colocada entre 2 vigas en forma de:
(a)
Eligen la respuesta correcta:
Las vigas se colocan verticalmente en una estructura
Las vigas son cables que se utilizan para reforzar las estructuras
Las vigas se apoyan en los cimientos
Los pilares se colocan sobre las vigas
Ninguna
¿Cuál de estas estructuras es la más rígida?
a)
b)
c)
¿Cuál es la relación correcta?
¿Cuál es el elemento predominante en esta estructura?
Mármol
Granito
Dintel
Columna
¿Qué 3 elementos estructurales puedes distinguir en la imagen?
Dinteles
Arcos
Bóveda
Cerchas
Pilares
Vigas
Triángulos
Tirantes de Cable
Cimientos
Ninguno de ellos
¿Qué esfuerzos corresponden con cada número?
1. Compresión
2. Tracción
3. Torsión
1. Flexión
2. Tracción
3. Flexión
1. Cizalladura
2. Compresión
3. Flexión
1. Flexión
2. Tracción
3. Torsión
Si atendemos a sus elementos predominantes, ¿Cómo clasificarías esta estructura?
(Todo en mayúsculas)
(a)
¿Cuál es la afirmación incorrecta?
Todas tienen en común el tipo de material con el que están construídas
Ninguna de ellas es una estructura neumática
Ninguna de ellas se puede clasificar como estructura atirantada
En una de ellas el elemento predominante es la bóveda
Hay una relación entre el esfuerzo al que se somete una estructura y el efecto que puede producirse en caso de que no lo aguante.
Selecciona la afirmación incorrecta
Un esfuerzo de flexión puede derivar en un doblamiento
El esfuerzo de cizalladura puede dar lugar a un corte
El esfuerzo de compresión puede derivar en una reducción del peso de la estructura
La tracción puede producir un alargamiento del elemento sometido a ella
El dilema acerca de los plásticos se basa en,
La discusión sobre si los plásticos son buenos o malos
La consideración de las ventajas de usar plásticos
La lista de problemas que surgen del uso de plásticos
La posibilidad de usar materiales plásticos en lugar de materiales metálicos
Para hacer dispositivos ortopédicos y aislamientos eléctricos se utiliza:
Polipropileno
Silicona
Neopreno
Melamina
¿Cuál es la relación correcta entre tipos de plástico y cadenas de polímeros?
(Todo en mayúsculas)
Uno de los siguientes plásticos no es un termoestable:
Melamina, Neopreno, Baquelita, Resinas de poliéster.
Escribe cuál de ellos
(a)
Una de las siguientes afirmaciones no es verdadera, ¿Cuál es?
Una vez que los termoestables han sido moldeados, no se pueden volver a fundir para crear diferentes formas
Los termoplásticos se pueden formar y fundir tantas veces como queramos porque sus polímeros tienen enlaces fuertes
Los elastómeros se degradan fácilmente con el calor y no se pueden volver a fundir una vez que han sido formados
Los plásticos deben usarse de acuerdo con,
La regla de las 3R, Reducir, Reciclar y Revisar
La regla de las 5R, Reducir, Reciclar, Reutilizar, Reparar y Recuperar
La regla de las 4R, Reducir, Reciclar, Revisar y Reemplazar
Los materiales plásticos se clasifican por...
a) La estructura de sus cadenas poliméricas
b) La facilidad con que se derriten
c) La facilidad con que se pueden moldear
d) La transparencia que se puede conseguir
e) Sus posibilidades para ser coloreados
Podemos utilizar el proceso de extrusión de plástico para producir...
a) Hojas de plástico y objetos con cavidades huecas
b) Tubos cilíndricos pero no cuadrados
c) Tubos con diferentes perfiles dependiendo de la forma de la boquilla de extrusión
La cadena formada por un enlace de ..............(a) se llama .................(b)
(Selecciona la combinación a) y b) que encaja en esta frase)
a) Etilenos
b) Polietileno
a) Carbonos
b) Termoplástico
a) Monómeros
b) Polímero
a) Hidrógenos
b) Polihidrógeno
Mediante el moldeo por soplado de plásticos, podemos producir...
a) Hojas de plástico delgadas y flexibles
b) Tubos de plástico extruidos
c) Objetos plásticos huecos creados a partir de tubos hechos por extrusión
Ejemplos de materiales termoplásticos incluyen...
a) ABS, Baquelita y PLA
b) PLA, polipropileno y poliestireno
c) ABS, PLA y neopreno
Identifique en la imagen adjunta los elementos por sus nombres:
A) Tolva
B) Tornillo sin fin
C) Elementos de calefacción
D) Refrigeración
A) Elementos de calefacción
B) Refrigeración
C) Tolva
D) Tornillo sin fin
A) Elementos de calefacción
B) Tolva
C) Refrigeración
D) Tornillo sin fin
A) Tornillo sin fin
B) Tolva
C) Refrigeración
D) Elementos de calefacción
A) Tolva
B) Elementos de calefacción
C) Refrigeración
D) Tornillo sin fin
El Código de Identificación de Resina (RIC) clasifica los plásticos según...
a) Su facilidad para descomponerse
b) Su resistencia a la temperatura
c) Sus posibilidades de reciclaje
d) Su elasticidad
Extrusión es el método que usamos para obtener láminas delgadas de plástico para proteger los alimentos.
VERDADERO
FALSO
El método utilizado para hacer tarros de yogur, hueveras, etc., es
Moldeo por compresión
Moldeo por soplado
Conformado al vacío
Extrusión
Obtenemos plásticos principalmente de la naturaleza y todos son biodegradables.
VERDADERO
FALSO
¿Cuál no es una técnica de moldeo de plásticos?
Extrusión
Soplado
Inyección
Moldeo Comprimido
¿Por qué es importante Reciclar?
Para reducir y conservar recursos naturales y disminuir la contaminación
Para reducir la producción en las fábricas que elaboran productos nuevos
Para generar más residuos y así generar nuevos puestos de trabajo
Para aumentar la contaminación y agotar los recursos naturales
¿Cuál es una clara desventaja de usar materiales plásticos?
Precios más bajos
Menor impacto ambiental
Mayor durabilidad
Contaminación ambiental
