WorksheetsUjian Motor dan Sensor
Total questions: 20
Worksheet time: 20mins
Aktuator berikut ini yang bekerja dengan sistem loop tertutup adalah....
motor servo
motor stepper
motor DC
motor AC 1 phase
motor AC 3 phase
Apa yang dimaksud dengan "microstepping" pada motor stepper?
Teknik yang memungkinkan motor stepper bergerak dalam langkah yang lebih kecil dari langkah penuh, meningkatkan resolusi dan kehalusan gerakan
Metode untuk meningkatkan torsi motor pada kecepatan tinggi
Proses kalibrasi otomatis motor stepper untuk memastikan keakuratan langkah
Teknik untuk mengurangi kebisingan motor saat beroperasi
Metode untuk mengubah motor stepper dari mode bipolar menjadi unipolar
Berapakah nilai T off dari sinyal PWM servo motor berikut ?
19 ms
20 ms
21 ms
1 ms
10 ms
Berdasarkan tabel terlampir, Driver microstep TB6600 dengan S1,S2,S3 berada pada posisi ON,ON,OFF, berapa kali putaran penuh yang dapat dilakukan motor stepper jika diprogram untuk pergerakan 1600 langkah ?
8 putaran penuh
1 putaran penuh
32 putaran penuh
4 putaran penuh
16 putaran penuh

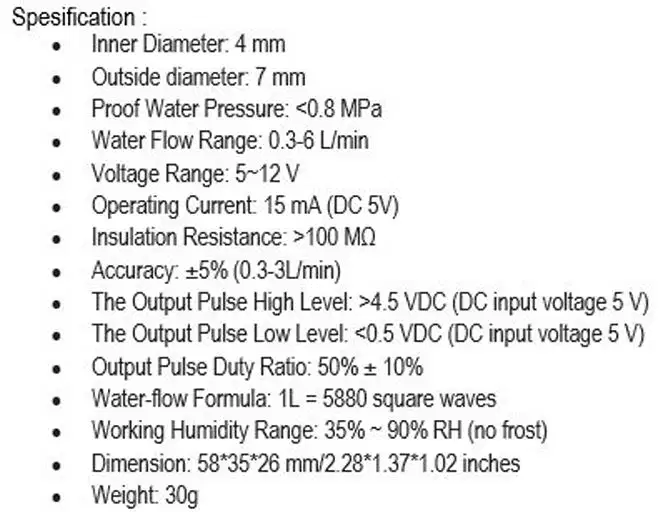

Berikut ini adalah datasheet dari sensor flow tipe YF-S401, berdasarkan data di atas, informasi yang tepat mengenai sensor tersebut yaitu....
dalam 1 Liter menghasilkan 5880 square waves
mampu beroperasi dengan tegangan 5 - 24 volt
tahanan insulasi <100 M?
Ketahanan terhadap tekanan air >0.8 MPa
memiliki berat 300 g
Dalam aplikasi apa sensor NPN lebih cocok digunakan dibandingkan sensor PNP?
saat beban terhubung ke ground
saat beban terhubung ke sumber tegangan positif
saat mengukur suhu tinggi
saat diperlukan respon cepat
saat menggunakan tegangan AC
Dalam aplikasi CNC (Computer Numerical Control), mengapa motor stepper sering digunakan?
Karena motor stepper memberikan kontrol posisi yang presisi dan dapat dengan mudah diatur sesuai kebutuhan aplikasi CNC
Karena motor stepper lebih tahan terhadap fluktuasi tegangan
Karena motor stepper lebih efisien dalam penggunaan daya
Karena motor stepper menghasilkan torsi yang sangat tinggi pada kecepatan tinggi
Karena motor stepper lebih murah dibandingkan motor lain
Jenis sensor dan tipe PLC pada gambar berikut adalah....
Sensor PNP, PLC Sinking
Sensor PNP, PLC Sourcing
Sensor induktif, PLC Sinking
Sensor NPN, PLC Sourcing
Sensor NPN, PLC Sinking
Jika dalam menyelesaikan 1 kali rotasi motor stepper membutuhkan sebanyak 200 step, berapakah besar sudut dalam 1 step ?
1,8 o
0,45 o
10 o
0,9 o
3,6 o
Jika diketahui sebuah sinyal PWM dengan perioda = 20 ms, T OFF = 0,008 s, berapakah nilai Duty Cycle ?
60 %
20 %
100 %
40 %
80 %
Komponen yang digunakan dalam motor servo untuk mendeteksi posisi poros yaitu....
sensor posisi atau potensiometer
sensor suhu
sensor cahaya
sensor aliran
sensor tekanan
Motor stepper sering digunakan dalam aplikasi yang memerlukan....
kontrol posisi yang presisi dan akurasi tinggi
kontrol kecepatan tanpa memperhatikan posisi
pengukuran suhu yang akurat
pengaturan daya yang efis
Pada sistem PLC, apa yang akan terjadi jika Anda mencoba menggunakan sensor NPN pada input PLC yang dikonfigurasikan sebagai sinking?
Input PLC tidak akan aktif karena tidak ada arus yang mengalir dan dapat rusak karena ketidakcocokan tipe koneksi
Input PLC akan tetap aktif terus-menerus
Input PLC akan menjadi overheat karena arus berlebih
Input PLC akan mengirimkan sinyal yang salah ke sistem
Input PLC akan bekerja normal karena sensor NPN dan input sinking kompatibel
Perhatikanlah gambar berikut, Jenis rangkaian PLC yang digunakan pada gambar tersebut adalah....
sinking dengan arah arus masuk ke instrumen
sourcing dengan arah arus masuk ke instrumen
sourcing dengan arah arus menuju instrumen
sourcing dengan arah arus keluar dari instrumen
sinking dengan arah arus keluar dari instrumen
Perhatikanlah gambar berikut, Jenis rangkaian PLC yang digunakan pada gambar tersebut adalah....
sourcing dengan arah arus keluar dari instrumen
sinking dengan arah arus masuk ke instrumen
sourcing dengan arah arus masuk ke instrumen
sourcing dengan arah arus menuju instrumen
sinking dengan arah arus keluar dari instrumen
Perhatikanlah gambar tersebut, pernyataan berikut yang tidak tepat adalah....
nomor 1 terhubung ke positif
nomor 2 memiliki polaritas positif
transistor yang digunakan adalah tipe PNP
nomor 3 dihubungkan ke polaritas negatif
output sensor bernilai positif
Pernyataan berikut yang benar tentang continous servo (motor servo 360 O) yaitu...
tidak memiliki sudut defleksi putaran
terdapat roda gigi tambahan sebagai mekanisme pencegahan putaran motor servo melebihi batas
tidak bisa berputar CCW
memiliki sudut defleksi putaran
poros output berputar setengah lingkaran (0 – 180 deg)
Sensor dengan tipe output seperti rangkaian disamping harus dikonfigurasikan dengan PLC....
sourcing dengan COM terhubung ke positif
sinking dengan COM terhubung ke negatif
sinking dengan COM terhubung ke beban
sinking dengan COM terhubung ke positif
sourcing dengan COM terhubung ke negatif
Untuk mengukur laju aliran fluida pada suatu sistem, sensor yang paling tepat digunakan adalah....
flow sensor
pressure sensor
temperature sensor
ultrasonic sensor
level sensor
Yang dimaksud dengan "step angle" pada motor stepper adalah....
sudut rotasi per langkah yang dilakukan oleh motor stepper
sudut rotasi maksimum yang dapat dicapai oleh motor
sudut antara dua kumparan dalam motor
sudut yang dibutuhkan untuk mengubah arah putaran motor
sudut dimana motor menghasilkan torsi maksimum
