WorksheetsKuis Struktur Baja I
Total questions: 20
Worksheet time: 13mins
logam paduan dengan besi (Fe) sebagai unsur dasar dan karbon (C) sebagai unsur paduan utamanya. Kandungan karbon dalam baja berkisar antara 0,2 % hingga 2,1 % berat sesuai grade-nya disebut dengan
Besi
Kayu
Baja
Beton
berikut adalah kekurangan/kelemahan dari penggunaan baja sebagai material struktural yaitu:
Kekuatan besar, mampu menangani beban tarik, rentan terhadap perubahan temperatur
Mudah dirangkai, mudah dibentuk, Rentan terhadap tekuk
sifat seragam, daya tahan lama, bersifat liat
Biaya pemeliharaan tinggi, rentan terhadap tekuk, rentan terhadap perubahan temperatur
Kemampuan sebuah baja mengalami deformasi terhadap beban tarik sebelum benar-benar putus disebut
Ketangguhan (Toughness)
Kekerasan (Hardness)
Kekuatan (Power)
Keuletan (Ductility)
Jenis keruntuhan berbahaya yang terjadi tanpa deformasi plastis lebih dahulu dan salam waktu yang sangat singkat disebut
Keruntuhan Getas
Deformasi
Putus
Leleh
Bentuk penampang yang dimiliki oleh Baja disebut dengan
Profil Baja
Struktur Baja
Baja Section
Bentuk Baja
Manakah yang bukan struktur baja ?
berat dari bagian suatu gedung / bangunan yang bersifat tetap selama masa layan struktur, yang merupakan bagian tak terpisahkan dari gedung/bangunan tersebut yaitu jenis pembebanan....
Beban Mati
Beban Hidup
Beban Angin
Beban Gempa
Besar tekanan angin minimum diambil sebesar?
25 kg/m2
40 kg/m2
p = 16V2(m2kg)
Mengacu pada PPIUG 1983
Faktor beban untuk beban mati saja
1,2D
0,9D
1,6D
1,4D
Kombinasi beban mati dan beban hidup menurut LRFD dan SNI 1729-2002 adalah?
1,4D+1,6L
1,2D+1,6L
1,2D+1,4L
1,4D+1,2L
Nilai Modulus Elastisitas Baja adalah sebesar?
200.000 MPa
80.000 MPa
20.000 MPa
NIlai faktor tahanan (LRFD) untuk batang tarik murni pada kondisi leleh menurut SNI 1729-2002 adalah
0,65
0,75
0,8
0,9
NIlai faktor tahanan (LRFD) untuk batang tarik murni pada kondisi putus menurut SNI 1729-2002 adalah
0,65
0,75
0,8
0,9
Baja adalah material yang memiliki nilai Fy dan Fu. Fy adalah...
Kuat leleh (MPa)
Kuat Ultimate (MPa)
Kuat Tekan (MPa)
Modulus Elastisitas
Dalam menentukan kekuatan nominal penampang suatu batang Tarik, harus ditinjau terhadap tiga macam kondisi keruntuhan yang menentukan yaitu, kecuali
Kondisi leleh dari luas penampang kotor/bruto di daerah yang jauh dari sambungan
Kondisi fraktur/putus dari luas penampang efektif pada daerah sambungan
Kondisi geser blok pada sambungan
Kondisi tumpuan harus ditentukan secara pasti
Luas netto penampang batang Tarik tidak boleh diambil lebih besar daripada .... luas brutonya
90%
25%
85%
65%
Berdasarkan hasil perhitungan tersebut, luas netto (An) yang digunakan pada perencanaan sebesar ....
2420
1880
1978,3
2057
Tegangan tarik tidak merata di daerah sambungan karena adanya perubahan titik tangkap (eksentrisitas) gaya aksial pada struktur tarik disebut
Kondisi Fraktur
Kondisi Leleh
Geser Blok
Shear Lag

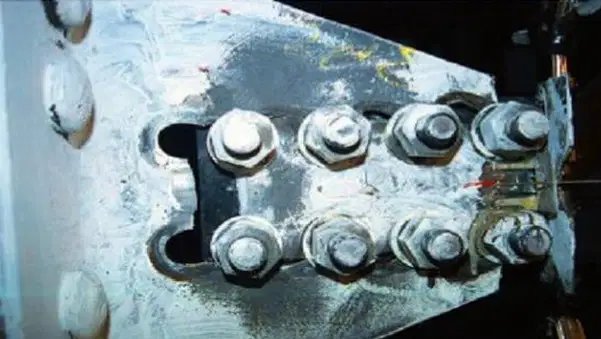

gambar tersebut merupakan salah satu kegagalan yang dialami oleh pelat baja yang disebut dengan
Keruntuhan geser blok
Keruntuhan Getas
Kondisi Putus
Keruntuhan Tarik
Tunjukan mana yang merupakan batang tarik pada gambar tersebut
