WorksheetsRezistory - cvičný
Total questions: 8
Worksheet time: 4mins
Ztrátový výkon rezistoru je:
P=U⋅R2
P=RI2
P=R⋅I2
P=R2U
Jaký rezistor musíme zapojit paralelně k rezistoru 100 Ω, aby se jeho odpor snížil na 50 Ω?
20 Ω
25 Ω
50 Ω
100 Ω
K jakému nejvyššímu napětí můžeme připojit rezistor 47 Ω/0,6 W, aby se nepřetížil?
5,3 V
8,1 V
10,6 V
12,4 V
Na rezistoru 1,2 Ω jsme naměřili napětí 3 V. Na jaký výkon musíme tento rezistor dimenzovat? (vyberte nejbližší možnou hodnotu výkonu)
4 W
6 W
10 W
12 W
Jaké jsou nejdůležitější parametry potenciometrů a trimrů?
délka dráhy, výkonové zatížení, max. napětí
odpor, průběh dráhy, rozměry, výkonové zatížení
indukčnost, výkonové zatížení, max. napětí
kapacita, rozměry, průběh dráhy
tolerance, poměr odporů v děliči, rozměry

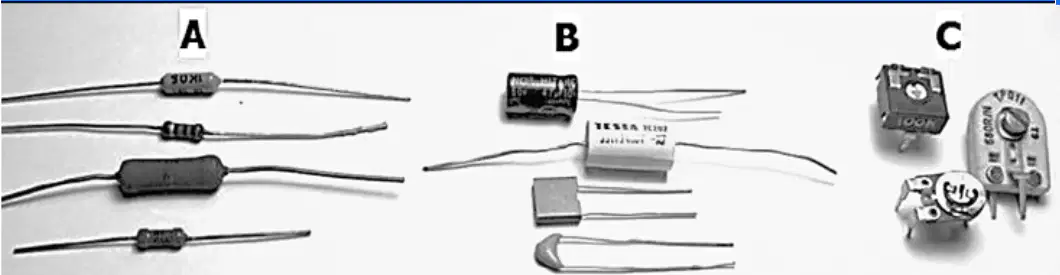

Ve které skupině (nebo skupinách) součástek jsou pevné rezistory?
A a B
C
B a C
A
B
Rezistor na obrázku má hodnotu (barvy: červená, fialová, oranžová, zlatá):
37 Ω
3 700 Ω
27 000 Ω
270 Ω
2,6 Ω
SMD rezistor s tímto označením (562) má hodnotu:
560R
5K6
5M6
56R
56K
