Free Printable LATIHAN SAS

1.

1. Ketika central lock hanya dapat dikunci dari sisi pengemudi tetapi tidak dari remote, kemungkinan penyebabnya adalah:

a)

A. Sekring central lock putus.

b)

B. Motor central lock rusak.

c)

C. Remote kehabisan baterai atau sinyal lemah.

d)

D. Kaca jendela kotor.

e)

E. Kabel relai terputus

2.

1. Jika electric mirror pada unit kendaraan bergerak lambat atau tersendat-sendat, langkah yang paling tepat untuk memperbaikinya adalah:

a)

A. Mengganti motor electric mirror.

b)

B. Melumasi engsel dan mekanisme spion.

c)

C. Mengganti kaca spion.

d)

D. Memeriksa sekring utama.

e)

E. Mengganti tombol pengatur electric mirror.

3.

1. Jika hanya gerakan naik dan turun pada electric mirror unit kendaraan yang tidak berfungsi, namun gerakan ke kiri dan kanan normal, kemungkinan kerusakan terdapat pada:

a)

A. Motor electric mirror.

b)

B. Sekring utama.

c)

C. Kaca spion pecah.

d)

D. Saklar pengatur electric mirror.

e)

E. Engsel spion kotor.

4.

1. Ketika mesin unit kendaraan berhasil menyala, tetapi motor starter tetap berputar, kemungkinan penyebabnya adalah:

a)

A. Solenoid starter macet.

b)

B. Busi dalam kondisi baik.

c)

C. Alternator kendaraan rusak.

d)

D. Sistem pendingin bocor.

e)

E. Lampu utama mati.

5.

1. Suatu kasus pada kendaraan yaitu pada waku kunci kontak diposisikan Start “ST” Motor stater berputar sesaat lalu mati kemudian berputar lagi demikian terus berulang-ulang. salah satu penyebabnya adalah…

a)

A. Hold in coil solenoid putus

b)

B. Pull in coil solenoid putus

c)

C. Kabel terminal 50 putus

d)

D. Brush motor stater aus

e)

E. Field coild putus

6.

1. Ketika kunci kontak distart, motor starter tidak bisa berputar. Setelah dilakukan pemeriksaan dengan menghubungkan terminal C ke kutub positif baterai dan menghubungkan body motor starter ke kutub negative baterai, ternyata motor starter bisa berputar. Apa penyebabnya ?

a)

A. Field coil terbakar

b)

A. Field coil terbakar

B. Sikat motor starter aus

c)

C. Kumparan pull in coil putus

d)

D. Komutator sudah aus

e)

E. Pemegang sikat ada yang putus

7.

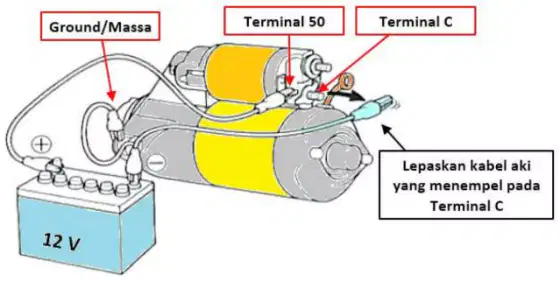

1. Gambar di bawah berhubungan dengan pemeriksaan komponen motor starter. Pemeriksaan ini dilakukan untuk memeriksa …

a)

A. Hold in Coil tes

b)

B. Pull in Coil tes

c)

C. Kinerja motor tanpa beban

d)

D. Kinerja motor dengan beban ringan

e)

E. Kinerja motor dengan beban penuh

8.

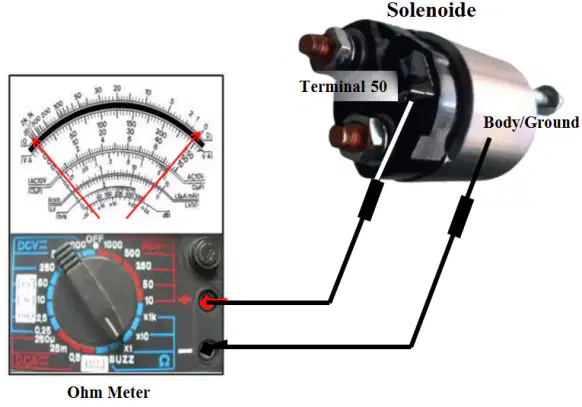

1. Pada gambar di samping ini adalah pengujian hold in coil tes dengan menggunakan ohm meter,

Hasil yang normal untuk pengujian seperti gambar adalah....

a)

A. Jarum mendekati 0 ohm

b)

B. Jarum mendekati tak terhingga

c)

C. Jarum menunjukkan 12 volt

d)

D. Jarum nenunjukkan 12 ampere

e)

E. Jarum menunjukkan 12 whaat

9.

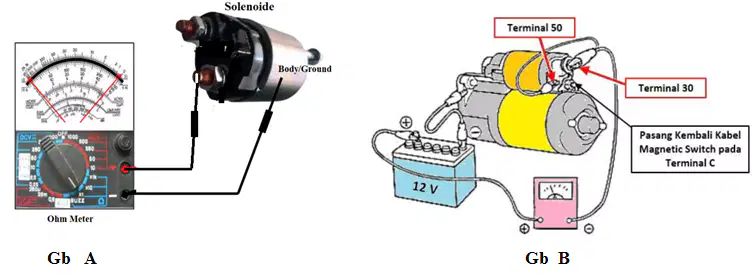

1. Gambar dibawah ini adalah pengujian/Tes motor satater untuk Gb A dan Gb B yaitu ...

a)

A. Tes pull in coil dan tes uji kekuatan baterai

b)

B. Tes hold in coil dan tes pull in coil

c)

C. Tes pull in coil dan tes hold in coil

d)

D. Tes motor stater tanpa beban dan Tes pull in coil

e)

E. Tes pull in coil dan tes motor stater tanpa beban

10.

1. Gambar disamping adalah pemeriksaan dari ....

a)

A. Hubungan terbuka stator coil

b)

B. Hubungan massa stator coil

c)

C. Hubungan terbuka rotor coil

d)

D. Hubungan massa rotor coil

e)

E. Hubungan ground rotor

11.

1. Komponen yang berfungsi untuk mengatur tegangan dari alternator agar sesuai dengan kebutuhan aki adalah…

a)

A. Motor starter

b)

B. Kabel utama

c)

C. Busi

d)

D. Regulator tegangan

e)

E. Relay starter

12.

1. Kondisi mesin hidup, lampu indikator pengisian pada dashboard tetap menyala. Berdasarkan kondisi tersebut, kemungkinan penyebab masalah ini adalah…

a)

A. Kabel positif dari alternator ke baterai terputus

b)

B. Tegangan baterai terlalu tinggi

c)

C. Dioda rectifier dalam alternator rusak

d)

D. Regulator tegangan terlalu rendah

e)

E. Tali kipas terlalu kencang

13.

1. Sebuah kendaraan menunjukkan gejala pengisian berlebih, dengan tegangan pengisian mencapai 16 volt saat mesin menyala. Apa yang paling mungkin menjadi penyebab masalah ini?

a)

A. Kabel ground dari baterai putus

b)

B. Regulator tegangan tidak berfungsi dengan baik

c)

C. Kiprok atau diode rectifier terlalu panas

d)

D. Kapasitas baterai terlalu kecil

e)

E. Sikat (brush) alternator sudah aus

14.

1. Jika tegangan pengisian normal saat mesin idle tetapi turun drastis saat beban listrik (lampu, AC) dihidupkan, kemungkinan masalah terletak pada…

a)

A. Regulator tegangan tidak stabil

b)

B. Baterai terlalu kecil untuk system

c)

C. Alternator tidak dapat menghasilkan daya sesuai kebutuhan

d)

D. Kabel ground tidak terpasang dengan baik

e)

E. Sekring utama untuk sistem pengisian terputus

15.

1. Setelah mengukur tegangan pada terminal aki, didapat hasil 15.2 volt saat mesin menyala. Tegangan ini berada di atas kisaran normal. Apa yang paling mungkin menjadi penyebab kondisi ini?

a)

A. Alternator terlalu lemah untuk sistem kelistrikan

b)

B. Regulator tegangan mengalami kerusakan

c)

C. Kabel grounding tidak terhubung dengan baik

d)

D. Aki membutuhkan pengisian ulang

e)

E. Sikat (brush) alternator aus

16.

1. Menurut hasil data pemeriksaan sudut dwell penunjukan jarum pointer dwell tester goyang – goyang hal ini kemungkinan penyebabnya adalah ...

a)

A. As distributor kocak / aus.

b)

B. Pegas platina terlalu lemah.

c)

C. Pegas centrifugal advance patah.

d)

D. Beaker plate macet.

e)

E. Kualitas bensin terlalu rendah.

17.

1. Pada pemeriksaan sistem pengapian dengan menggunakan timing light pada saat putaran mesin dinaikkan sampai 3000 rpm tidak terjadi pengajuan pengapian kemungkinan penyebabnya adalah ….

a)

A. Pin centrifugal advance macet.

b)

B. As distributor aus.

c)

C. Tumit ebonit aus.

d)

D. Breaker plate macet.

e)

E. Nok distributor aus.

18.

1. Jika sudut pengapian hasil pembacaan timing light lebih awal dari standar, apa yang akan dilakukan seorang mekanik untuk memperbaikinya ?

a)

A. Dengan memperbesar celah platina

b)

B. Dengan mempekecil celah platina

c)

C. Dengan menggeser distributor searah putaran rotor

d)

D. Dengan menggeser distributor berlawanan arah putaran rotor

e)

E. Dengan memperkecil celah udara di platina

19.

1. Fungsi koil pada sistem pengapian adalah untuk membangkitkan tegangan tinggi, di bawah ini yang dapat menyebabkan temperatur koil tinggi pada saat bekerja adalah …

a)

A. Sudut dwell terlalu besar

b)

B. Kapasitas kondensor terlalu besar

c)

C. Kapasitas kondensor terlalu kecil

d)

D. Kapasitas koil terlalu besar

e)

E. Sudut dwell terlalu kecil

20.

1. Toyota Avanza 2013 memiliki sensor crankshaft (CKP) yang bekerja untuk membaca posisi poros engkol. Jika sensor ini mengalami gangguan, bagaimana efeknya terhadap sistem pengapian?

a)

A. Mesin tetap berjalan normal tanpa masalah

b)

B. Mesin akan sulit dihidupkan atau tidak bisa hidup sama sekali

c)

C. Konsumsi bahan bakar akan meningkat

d)

D. Mesin mengalami overheat

e)

E. Mesin akan berputar lebih cepat dari biasanya

LATIHAN SAS

Total questions: 20

Worksheet time: 10mins
