Starte system quiz

Total questions: 22

Worksheet time: 50mins

Name
Class
Date
1.

Apa fungsi dari sistem starter

4 lines
2.

Apa saja komponen utama pada sistem starter?

4 lines
3.

Listrik dinamis terbagi menjadi 2 yaitu Arus AC dan DC. Apa yang dimaksud dengan listrik arus AC dan listrik arus DC?

4 lines
4.

pada komponen motor stater terdapat beberapa komponen, sebutkan komponen apa saja yang ada dalam motor starter

4 lines
5.

Jelaskan fungsi dari armatur, komutator dan, selenoid (magentic switch)

4 lines
6.

pada rangkaian sistem starter menggunakan relay, terhubung kemana terminal 30 magnetic switch dan terminal 87 terminal relay?

4 lines
7.

Bagaimana cara kerja sistem starter pada posisi ST?

4 lines
8.

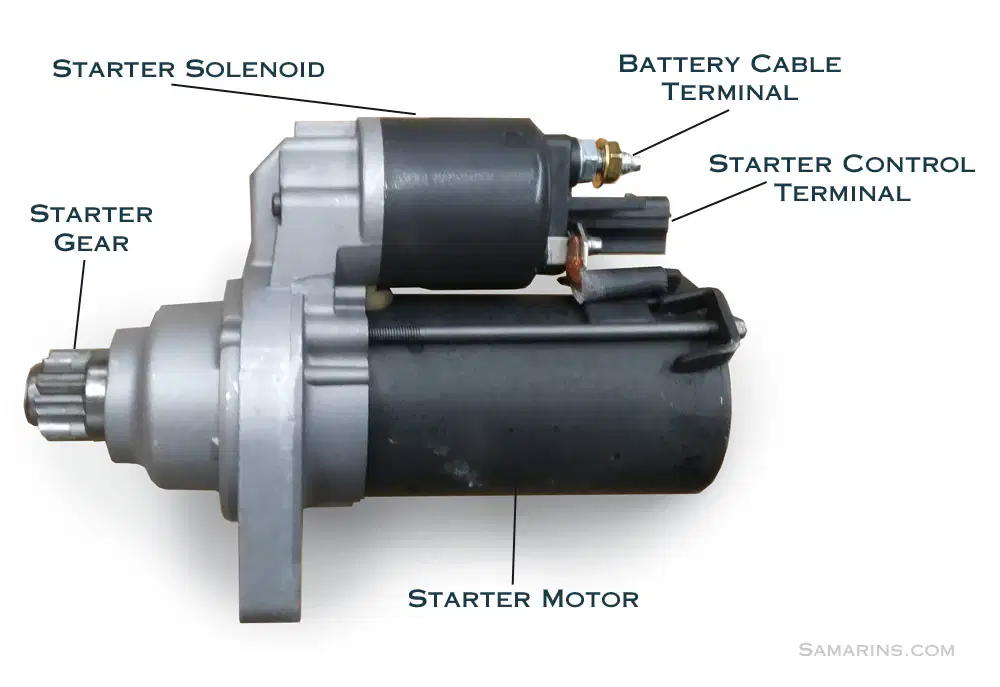

komponen pada gambar berikut adalah

a)

saklar

b)

relay

c)

magnetic switch

d)

sekring pengaman

9.

Fungsi komponen ini adalah

a)

sebuah elektromagnet yang berfungsi sebagai sakelar otomatis

b)

mengontrol arus listrik ke solenoid starter

c)

sakelar utama untuk mengaktifkan sistem starter

d)

penghantar arus listrik dari baterai menuju komutator

10.

Fungsi dari komponen ini adalah?

a)

mengalihkan arah arus listrik di dalam lilitan armatur, sehingga memungkinkan armatur untuk terus berputar

b)

menghasilkan medan magnet yang kuat ketika dialiri arus listrik

c)

penghantar arus listrik dari baterai menuju komutator

d)

Semua jawaban salah

11.

Satuan dari Tegangan listrik adalah?

a)

Volt

b)

Ampere

c)

Watt

d)

Ohm

12.

laju energi listrik yang digunakan atau dihasilkan dalam satuan waktu tertentu. adalah pengertian dari

a)

Tegangan listrik

b)

Kerja listrik

c)

Daya listrik

d)

Arus listrik

13.

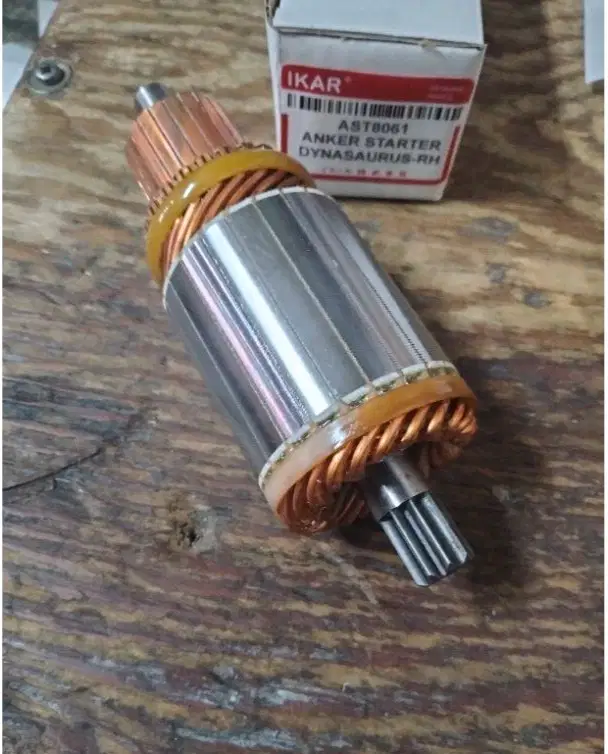

Komponen motor starter ini adalah?

a)

Armatur

b)

comutator

c)

field coil

d)

motor starter

14.

Fungsi dari komponen ini adalah?

a)

menghasilkan gaya putar atau torsi

b)

ebagai mekanisme satu arah (one-way clutch)

c)

sakelar otomatis untuk motor starter

d)

Semua jawaban salah

15.

Pada saat kunci kontak posisi ST, terminal ST terhubung ke terminal mana saja?

a)

B, ACC dan IG

b)

B dan ST

c)

B dan ACC

d)

Semua jawaban salah

16.

pada saat pengecekan terminal kunci kontak digunakan alat multimeter. pada selector manakah multimeter diposisikan

a)

Voltmeter

b)

ampereter

c)

ohmmeter

d)

wattmeter

17.

pada rangkaian starter dengan relat, terminal pada magnetic switch(selenoid) yang terhubung dengan relay terminal 87 adalah

a)

terminal 30

b)

terminal C

c)

Terminal 50

d)

Body starter

18.

Lambang dari Daya dana Arus listrik adalah?

a)

W dan V

b)

V dan R

c)

W dan I

d)

I dan V

19.

Berikut adalah terminal yang ada pada selenoid sistem starter, kecuali

a)

Terminal 50

b)

Terminal 87

c)

Terminal C

d)

Semua jawaban benar

20.

Berikut adalah komponen dari motor starter, kecuali

a)

Field Coil

b)

Komutator

c)

Sikat karbon

d)

Kunci Kontak

21.

Fungsi dari komponen ini adalah?

a)

roda gigi kecil yang terpasang pada poros motor starter

b)

menghasilkan medan magnet yang kuat ketika dialiri arus listrik

c)

sebagai mekanisme satu arah (one-way clutch)

d)

sebagai penghantar arus listrik dari baterai menuju komutator

22.

Watt adalah satuan dari

a)

Kerja listrik

b)

Gaya listrik

c)

Hambatan listrik

d)

Semua jawaban salah
