WorksheetsQuiz - Proyeksi
Total questions: 17
Worksheet time: 10mins
Apa yang dimaksud dengan garis proyeksi dalam gambar teknik?
Garis yang membentuk sudut dengan bidang proyeksi
Garis yang menandakan tepi sebuah objek
Garis maya yang berasal dari satu titik pusat pada jarak tertentu dari sebuah objek
Garis nyata yang membatasi gambar pada bidang proyeksi
Pada metode proyeksi sudut ketiga (third angle projection), di mana objek ditempatkan?
Di kuadran pertama
Di kuadran kedua
Di kuadran ketiga
Di kuadran keempat
Metode proyeksi sudut pertama (first angle projection) dikenal sebagai metode proyeksi dari
(a)
Salah satu perbedaan utama antara proyeksi sudut pertama dan ketiga adalah:
Arah pandangan yang digunakan
Jumlah tampilan yang diperlukan
Letak objek terhadap bidang proyeksi
Warna garis proyeksi
Apa yang dimaksud dengan bidang proyeksi?
Garis yang menggambarkan sudut objek
Titik pusat proyeksi yang menggambarkan dimensi objek
Bidang yang selalu sejajar dengan objek yang digambarkan
Bidang tempat proyeksi dilukis dan mengikuti aturan tegak lurus arah pandangan
Dalam proyeksi metode Eropa (sudut pertama), posisi pandangan samping dari pandangan depan adalah di sebelah:
(a)
Metode proyeksi sudut ketiga sering digunakan di
(a)
Tiga pandangan utama dalam teknik proyeksi meliputi pandangan:
Depan, samping, dan atas
Depan, samping, dan bawah
Samping, atas, dan diagonal
Atas, depan, dan belakang
Apa fungsi dari garis proyeksi dalam sebuah gambar teknik?
Menghubungkan objek dengan bidang proyeksi untuk mendapatkan proyeksi gambar
Menandai titik pusat dari bidang proyeksi
Membagi gambar menjadi beberapa bagian
Menghubungkan setiap sudut objek dengan garis tepi gambar
Simbol ini merupakan proyeksi dari?
Asia
Amerika
Garut
Simbol ini merupakan proyeksi dari?
Eropa
Asia
Amerika
Garut
Apa tujuan utama penggunaan tiga pandangan utama dalam teknik proyeksi?
Untuk memberikan detail objek dari berbagai sudut
Untuk menampilkan gambar objek dalam ukuran asli
Untuk menciptakan ilusi tiga dimensi
Untuk menentukan ukuran objek
Manakah yang seharusnya menjadi posisi alami dari bohlam?

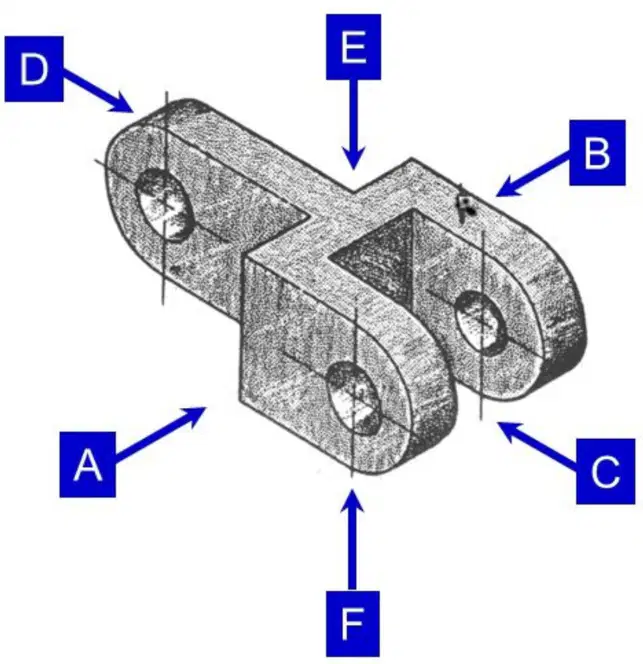

Berdasarkan proyeksi eropa, pandangan mana yang diperlukan?
A-C-E
E-B-D
E-A
E-C
Manakah yang termasuk proyeksi sudut pertama (eropa)?
Manakah yang termasuk proyeksi sudut ketiga (Amerika)?
Manakah yang merupakan pandangan ortografis sudut ketiga yang salah?
