2.4.1 Mikropengawal, mikropemproses & bahagian mikropengawal

Total questions: 44

Worksheet time: 44mins

Name
Class
Date
1.

Rajah 1 menunjukkan sejenis peranti.

Apakah peranti tersebut?

a)

Mikropemproses

b)

Mikropengawal

c)

Suis mikro

d)

Pembaz

2.

CHS Past Year

Apakah peranti kawalan yang terdapat pada sebuah mikropengawal......

I. RAM

II. ROM
III. CPU

IV. System Bus

a)

I, II dan III

b)

I, II dan IV

c)

II, III dan IV

d)

Semua di atas

3.

Apakah fungsi mikropengawal?

a)

Mengawal peranti elektronik

b)

Mengawal arus elektrik yang dialirkan

c)

Memutuskan dan menyambungkan litar

d)

Pengawalan arus elektrik secara selamat

4.

Pernyataan yang manakah benar mengenai mikropengawal?

I. Sebuah peranti kawalan dalam satu cip

II. Menjalankan kawalan yang lebih mudah

III. Terdiri daripada CPU, ROM, RAM dan port Input/Output

IV. Contoh penggunaan mikropengawal adalah pada komputer riba

a)

I, II dan III

b)

I, II dan IV

c)

I, III dan IV

d)

II, III dan IV

5.

Peranti kawalan mikropengawal terdiri daripada semua yang berikut kecuali ...

a)

Unit Pemprosesan Pusat

b)

Random Access Memory

c)

Read Only Memory

d)

System Bus

6.

Apakah maksud mikropemproses?

a)

Penggunaan alat kawalan jauh

b)

Peranti kawalan dalam satu cip

c)

Peranti pemprosesan mikro dalam satu cip

d)

Kekutuban yang bersentuhan dengan magnet

7.

Apakah cip-cip sokongan yang digunakan bersama mikropemproses?

I. Input / Output

II. RAM

III. ROM
IV. System Bus

a)

I, II dan III

b)

I, II dan IV

c)

II, III dan IV

d)

Semua di atas

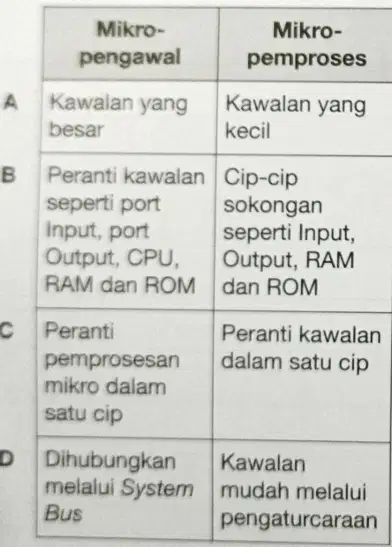

8.

Antara berikut, yang manakah padanan yang betul antara mikropengawal dan mikropemproses?

a)

A

b)

B

c)

C

d)

D

9.

Antara berikut yang manakah merupakan fungsi ROM pada mikropengawal?

a)

Punca sambungan kepada peranti input atau output

b)

Menyimpan maklumat dan arahan secara kekal

c)

Menyimpan maklumat dan arahan secara sementara

d)

Menerima maklumat dan arahan untuk memproses input dan output

10.

Antara berikut, apakah yang menyimpan data secara sementara dan akan terpadam apabila tidak mempunyai bekalan kuasa?

a)

RAM (Random Access Memory)

b)

ROM (Read Only Memory)

c)

Pembaz (Buzzer piezo)

d)

Unit Pemprosesan Pusat (CPU)

11.

Antara berikut yang manakah contoh penggunaan mikropengawal pada peralatan elektrik?

I. Lampu isyarat

II. Lampu pendarfluor

III. Kawalan suhu kereta

IV. Kipas siling automatik

a)

I, II dan III

b)

I, II dan IV

c)

I, III dan IV

d)

II, III dan IV

12.

Maklumat berikut adalah mengenai peranti elektronik

Input, Proses, Output

Apakah nama peranti elektronik ini?

a)

Mikrocip

b)

Mikrofon

c)

Mikopengawal

d)

Mikropemproses

13.

Maklumat berikut berkaitan dengan bahagian mikropengewal.

Fungsinya akan dijalankan oleh bahagian CPU. Kemudian CPU akan melaksanakan atur cara yang disimpan dalam ROM secara kekal.

Apakah bahagian itu?

a)

Bahagian input

b)

Bahagian output

c)

Bahagian proses

d)

Bahagian CPU dan ROM

14.

Bahagian input dalam mikropengawal meliputi peranti ...

I. Input digital

II. Input analog

III. Input negatif

IV. Input positif

a)

I dan II

b)

I dan IV

c)

II dan III

d)

III dan IV

15.

Rajah 2 menunjukkan sebuah mikrofon.

Apakah jenis peranti bagi produk yang ditunjukkan?

a)

System Bus

b)

Input

c)

Proses

d)

Output

16.

CHS Past Year

Antara produk yang berikut, yang manakah bukan komponen input?

a)

Suis

b)

Panel kawalan

c)

Penderia

d)

Mikropengawal

17.

Antara berikut, yang manakah berkaitan dengan fungsi Unit Pemprosesan Pusat (CPU)?

I. Menghantar isyarat ke peranti input

II. Menghasilkan isyarat dalam bentuk digital

III. Memproses isyarat yang diterima daripada input

IV. Melaksanakan atur cara yang ditetapkan dalam mikropengawal

a)

I dan II

b)

I dan IV

c)

II dan III

d)

III dan IV

18.

Rajah 1 menunjukkan sebuah peranti elektronik.

Pernyataan manakah yang benar mengenai peranti di atas?

I. Peranti ini adalah peranti input digital

II. Mempunyai dua fungsi yang berlainan, iaitu suis tekan tutup dan suis tekan buka

III. Berfungsi untuk memutuskan dan menyambungkan litar

IV. Mempunyai dua tamatan

a)

I, II dan III

b)

I, II dan IV

c)

I, III dan IV

d)

II, III dan IV

19.

Antara yang berikut, komponen elektronik manakah dapat digunakan pada bahagian input mikropengawal?

I. Suis mikro

II. Penderia air

III. Penderia suhu

IV. Motor arus terus

a)

I, II dan III

b)

I, II dan IV

c)

I, III dan IV

d)

II, III dan IV

20.

Antara berikut yang manakah benar mengenai penderia suhu?

a)

Peka kepada cahaya

b)

Memberi isyarat 0 V dan 5 V

c)

Boleh mengesan suhu sehingga 100°C

d)

Merupakan sejenis peranti input analog

21.

CHS Past Year

Antara berikut, yang manakah peranti output?

I. Pembaz

II. Suis mikro

III. Suis tekan buka

IV. Diod pemancar cahaya

a)

I dan II

b)

I dan IV

c)

II dan III

d)

III dan IV

22.

Antara berikut, yang manakah simbol peranti output?

a)

A

b)

B

c)

C

d)

D

23.

Antara berikut yang manakah adalah peranti output?

a)

A

b)

B

c)

C

d)

D

24.

Antara yang berikut, yang manakah dapat menukarkan gelombang elektrik kepada gelombang bunyi berfrekuensi tinggi apabila disambungkan kepada mikropengawal?

a)

Diod

b)

Pembaz

c)

Penderia bunyi

d)

Penderia pergerakan

25.

Antara berikut yang manakah merupakan peranti input bagi mikropengawal?

a)

I dan II

b)

I dan IV

c)

II dan III

d)

III dan IV

26.

Antara berikut yang manakah simbol peranti input?

a)

A

b)

B

c)

C

d)

D

27.

Antara berikut yang manakah merupakan peranti output yang boleh digunakan pada mikropengawal?

a)

I dan II

b)

I dan IV

c)

II dan III

d)

III dan IV

28.

CHS Past Year

Antara berikut, yang manakah dikategorikan sebagai peranti input digital?

I. Penderia air

II. Penderia pergerakan

III. Penderia cahaya

IV. Penderia jarak

a)

I dan II

b)

I dan IV

c)

II dan IV

d)

III dan IV

29.

Antara berikut, yang manakah peranti input analog?
I. Penderia jarak

II. Penderia air

III. Penderia cahaya

IV. Penderia suhu

a)

I, II dan III

b)

I, II dan IV

c)

I, III dan IV

d)

II, III dan IV

30.

CHS Past Year

Antara yang berikut, yang manakah merupakan peranti output?

I. Pembaz

II. Diod pemancar cahaya

III. Suis mikro

IV. Penderia ultrasonik

a)

I dan II

b)

I dan IV

c)

II dan III

d)

III dan IV

31.

Rajah 1 menunjukkan peranti output.

Antara berikut, yang manakah peranti output itu?

a)

Pembaz

b)

Suis mikro

c)

Lampu LED 12V

d)

Motor arus terus

32.

CHS Past Year

Apakah fungsi peranti output Motor Arus Terus?

a)

Memutuskan litar set semula

b)

Menyimpan dan membuang cas elektrik

c)

Berputar apabila terdapat arus elektrik yang melaluinya

d)

Membekalkan kuasa kepada papan litar elektronik mikropengawal

33.

Berikut adalah pernyataan peranti dalam litar elektronik.

Menyambungkan litar

Menghasilkan isyarat dalam bentuk digital

Apakah peranti itu?

a)

Bateri

b)

Suis tekan tutup

c)

Suis tekan buka

d)

Perintang tetap

34.

Antara berikut, yang manakah komponen yang menyambung dan memutuskan litar berarus tinggi?

a)

Diod

b)

Geganti

c)

Transistor

d)

Perintang peka cahaya

35.

Antara berikut, yang manakah ialah peranti input analog?

a)

A

b)

B

c)

C

d)

D

36.

Rajah 2 menunjukkan satu simbol bagi sejenis peranti output.

Apakah fungsi peranti tersebut?

a)

Untuk mengeluarkan cahaya dan sebagai lampu perhiasan

b)

Untuk menukarkan gelombang elektrik kepada gelombang bunyi yang berfrekuensi tinggi

c)

Untuk mengeluarkan cahaya apabila arus elektrik mengalir melaluinya

d)

Untuk mengesan dan membaca ukuran jarak antara komponen dengan objek

37.

Apakah tugas bahagian output?

I. Menerima isyarat analog

II. Menerima isyarat daripada CPU

III. Menghasilkan isyarat dalam bentuk digital atau analog

IV. Menghantar isyarat kepada peranti output

a)

I, II dan III

b)

I, II dan IV

c)

I, III dan IV

d)

II, III dan IV

38.

Gambar 2 menunjukkan sejenis peranti input.

Apakah fungsi peranti tersebut?

a)

Mengesan kehadiran air pada sesuatu tempat

b)

Menerima isyarat daripada Unit Pemprosesan Pusat

c)

Memutus dan menyambungkan bekalan arus elektrik dalam litar

d)

Mengesan pergerakan haba yang dihasilkan oleh manusia atau haiwan

39.

Gambar 3 menunjukkan komponen yang digunakan pada papan litar elektronik mikropengawal.

Antara berikut, yang manakah simbol bagi komponen itu?

a)

b)

c)

d)

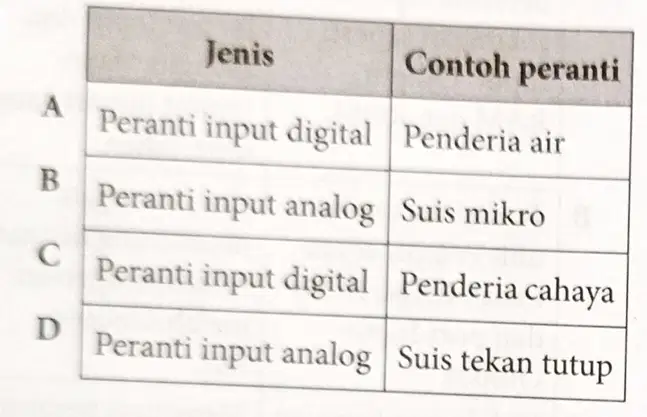

40.

Antara berikut, padanan manakah yang betul bagi jenis peranti?

a)

A

b)

B

c)

C

d)

D

41.

Antara berikut, yang manakah betul tentang bahagian proses di dalam mikropengawal?

I. Data dan atur cara disimpan secara kekal dalam ROM

II. Data sementara disimpan dalam RAM

III. Melaksanakan atur cara yang disimpan dalam ROM
IV. Menghasilkan isyarat kepada bahagian output

a)

I, II dan III

b)

I, II dan IV

c)

I, III dan IV

d)

II, III dan IV

42.

Rajah 3 menunjukkan simbol suatu peranti output.

Antara berikut, pernyataan manakah yang betul tentang peranti output?

a)

Berhenti berputar apabila ada arus elektrik melaluinya

b)

Putaran tidak berubah apabila penyambungan wayar dipasang terbalik

c)

Memerlukan pemacu motor (motor driver) untuk berfungsi secara dua hala

d)

Penyambungan pada pemandu motor (motor driver) tidak bertukar kekutuban mengikut isyarat yang dihantar mikropengawal

43.

Antara berikut, pernyataan manakah yang betul tentang penderia?

I. Penderia pergerakan berfungsi mengesan pergerakan haba yang dihasilkan

II. Penderia air berfungsi mengesan kehadiran air pada sesuatu tempat

III. Penderia jarak boleh mengesan jarak antara penderia dengan objek atau halangan

IV. Penderia cahaya mengesan suhu cahaya yang telah ditetapkan

a)

I, II dan III

b)

I, II dan IV

c)

I, III dan IV

d)

II, III dan IV

44.

Antara berikut, pernyataan manakah yang tidak betul?

a)

Suis tekan tutup akan menjadi litar tertutup apabila punat suis ditekan

b)

Pada suis tekan buka, arus akan mengalir apabila punat suis ditekan

c)

Diod pemancar cahaya boleh mengeluarkan cahaya untuk tujuan perhiasan

d)

Geganti digunakan sebagai suis kawalan litar berarus tinggi
