O que é um atuador linear?
Um elemento que transforma energia pneumática em movimentos rotativos.
Um elemento que transforma energia pneumática em movimentos retilíneos.
Um elemento que transforma energia elétrica em movimentos retilíneos.
Um elemento que transforma energia térmica em movimentos rotativos.

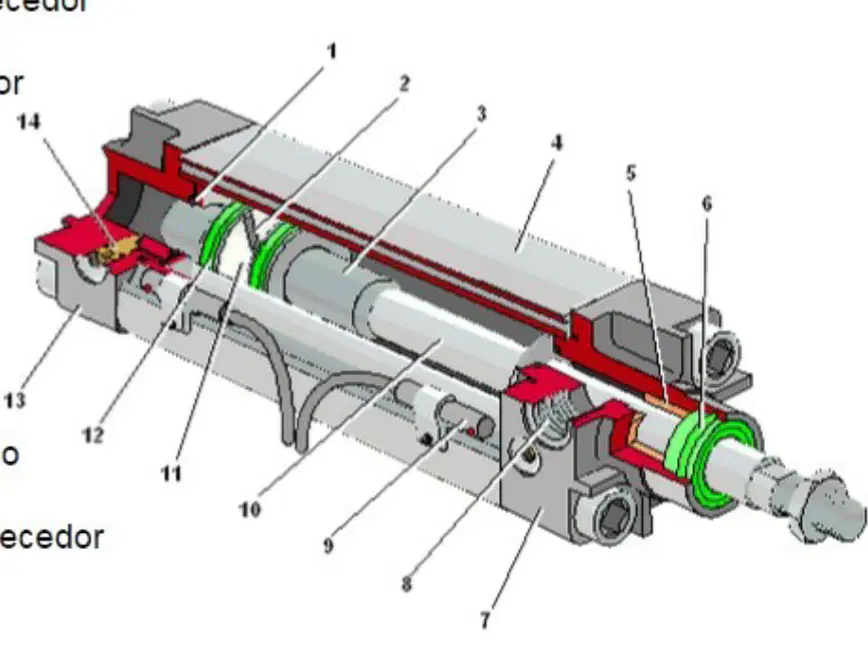

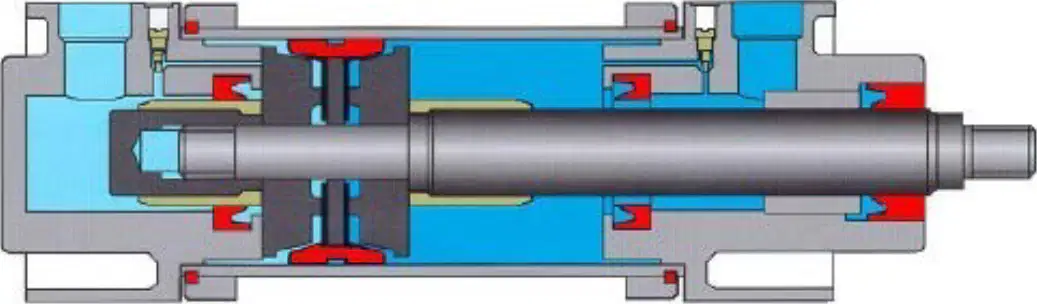

Qual é a função do item 8 no atuador linear?
Vedação do amortecedor
Entrada de ar
Sensor magnético
Haste

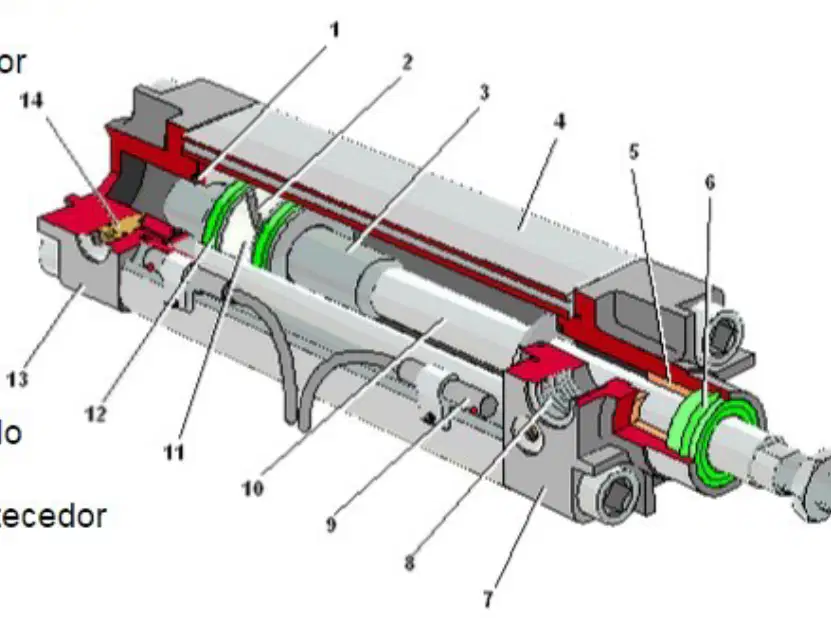

Qual item é responsável pela vedação do êmbolo no atuador linear?
6
12
9
3
Qual é o número do item que representa a haste no atuador linear?
10
5
14
7
Como são acionados os atuadores lineares de simples ação?
Por ar comprimido de ambos os lados
Por ar comprimido de um só lado
Por força elétrica
Por força hidráulica
Qual é o método de retorno dos atuadores lineares de simples ação?
Por força elétrica
Por ar comprimido
Por força externa ou por mola
Por força hidráulica
Qual é o tipo de avanço e retorno do Atuador Linear Simples Ação?
Avanço por mola e retorno por ar
Avanço por ar e retorno por mola
Avanço e retorno por mola
Avanço e retorno por ar
O que produz os movimentos de avanço e retorno nos atuadores de dupla ação?
Energia elétrica
Ar comprimido
Água pressurizada
Óleo hidráulico
Qual é a principal característica dos atuadores de dupla ação?
Realizam trabalho em apenas um sentido
São movidos por energia solar
Podem realizar trabalho nos dois sentidos de seu movimento
Funcionam apenas em ambientes aquáticos
Qual é a função de um sistema de amortecimento em um atuador linear de dupla ação?
Aumentar a velocidade do atuador
Reduzir o consumo de energia
Evitar impactos secos e danos às partes
Melhorar a precisão do movimento
Qual é o tipo de amortecimento que possui um atuador linear de dupla ação com amortecimento dianteiro fixo?
Amortecimento dianteiro fixo
Amortecimento traseiro fixo
Amortecimento dianteiro variável
Amortecimento traseiro variável
Qual é a característica de um atuador com duplo amortecimento variável?
Amortecimento dianteiro fixo
Amortecimento traseiro fixo
Duplo amortecimento fixo
Duplo amortecimento variável
O que acontece quando há pressão simultânea nos dois êmbolos de um atuador de dupla ação?
A força é dividida.
A força é anulada.
A força é somada.
A força é reduzida.
Para que situação é recomendado o uso de atuadores contínuos ou tandem?
Quando a área útil do atuador é grande.
Quando a área útil do atuador é pequena.
Quando a pressão é baixa.
Quando a força não é necessária.
Quantas posições é possível obter utilizando dois cilindros?
2 posições
3 posições
4 posições
5 posições
Para que tipo de movimentos é utilizado o Atuador Linear Sem Haste?
Movimentos horizontais, verticais e diagonais.
Apenas movimentos horizontais.
Apenas movimentos verticais.
Apenas movimentos circulares.
O que realiza o movimento rotativo de forma ilimitada?
Motor Rotativo de Palhetas
Motor Linear
Motor Elétrico
Motor de Combustão Interna
O que os atuadores rotativos osciladores realizam?
Movimento linear de forma contínua.
Movimento rotativo de forma limitada.
Movimento oscilatório de forma contínua.
Movimento linear de forma limitada.
Qual é a aplicação dos atuadores rotativos osciladores?
Aplicando movimentos lineares.
Aplicando movimentos oscilatórios.
Aplicando movimentos angulares.
Aplicando movimentos contínuos.

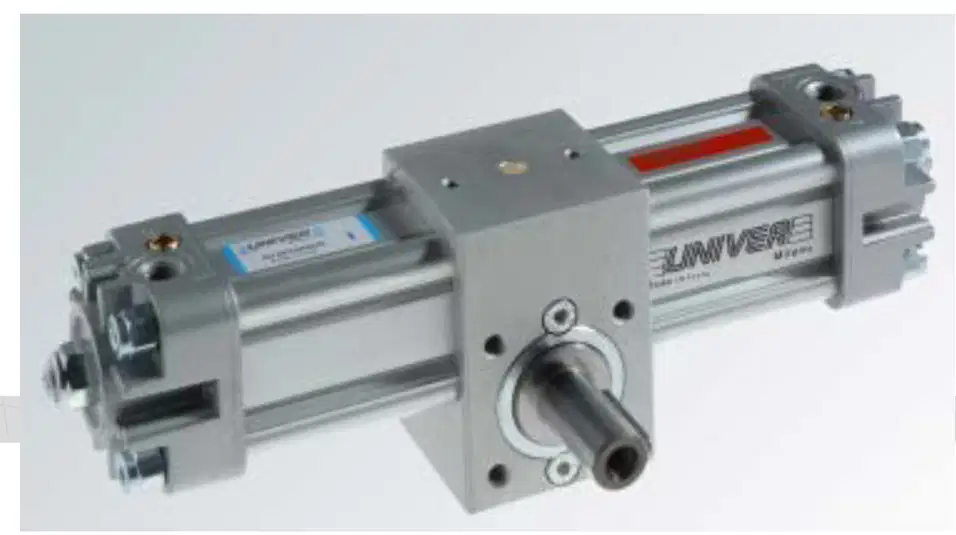

Qual é o tipo de atuador pneumático mostrado na imagem?
Atuador linear
Atuador rotativo tipo pinhão e cremalheira
Atuador elétrico
Atuador hidráulico
Qual é o tipo de atuador pneumático mostrado na imagem?
Atuador Pneumático Linear
Atuador Pneumático Rotativo tipo Pinhão e Cremalheira
Atuador Elétrico
Atuador Hidráulico
O que é a pneumática?
A pneumática é a área da física que estuda o comportamento do ar e dos gases em movimento, especialmente no que diz respeito à compressão, transmissão e controle de energia.
A pneumática é o estudo das correntes de ar
A pneumática é a área da física que estuda o comportamento da água
A pneumática é o estudo das rochas e minerais
Quais são os principais componentes de um sistema pneumático?
Compressor de ar, reservatório de ar, válvulas de controle, cilindros pneumáticos e mangueiras ou tubos de ar comprimido.
Válvula de controle remoto, sensor de temperatura, filtro de ar
Turbina, radiador, escapamento
Motor elétrico, bateria, radiador
Como os atuadores são classificados na pneumática?
Sensores de temperatura
Tubos de alimentação de ar
Válvulas de controle de pressão
Cilindros de simples ação, cilindros de dupla ação e motores pneumáticos
Quais são as vantagens dos atuadores pneumáticos?
Vantagens dos atuadores pneumáticos incluem simplicidade, leveza, segurança em ambientes explosivos e custo inicial mais baixo.
Peso elevado
Dificuldade de manutenção
Alto consumo de energia
Explique o funcionamento de um cilindro pneumático.
Um cilindro pneumático funciona convertendo a energia elétrica em movimento mecânico linear.
Um cilindro pneumático funciona convertendo a energia do ar comprimido em movimento mecânico linear.
Um cilindro pneumático funciona convertendo a energia do gás natural em movimento mecânico linear.
Um cilindro pneumático funciona convertendo a energia do ar comprimido em movimento mecânico rotativo.
Quais são os tipos de cilindros pneumáticos mais comuns?
Simples ação, dupla ação, haste passante e haste não passante
Cilindro de simples efeito, cilindro de duplo efeito, cilindro de efeito triplo
Cilindro de ar comprimido, cilindro hidráulico, cilindro de gás
Ação tripla, ação quádrupla, haste móvel
Quais são as aplicações típicas dos cilindros pneumáticos?
Automação de máquinas, robótica, sistemas de transporte e equipamentos de manipulação de materiais
Indústria alimentícia
Produção de energia elétrica
Construção de edifícios
Quais são os principais fatores a considerar ao selecionar um cilindro pneumático?
Cor do cilindro
Marca do fabricante
Peso do cilindro
Tamanho e capacidade de carga necessários, ambiente de operação, velocidade e precisão de movimento desejadas, disponibilidade de energia e controle.
Quais são os principais desafios no uso de cilindros pneumáticos?
Falta de lubrificação adequada dos componentes
Excesso de pressão nos cilindros
Falta de treinamento dos operadores no manuseio dos cilindros
Vazamentos de ar, desgaste dos componentes internos, variações na pressão do ar comprimido e a necessidade de manutenção regular.
Como a pneumática é utilizada em máquinas elétricas de corrente contínua?
A pneumática é utilizada para gerar eletricidade nas máquinas
A pneumática é utilizada para controlar a velocidade das máquinas elétricas
A pneumática é utilizada para refrigerar as máquinas elétricas
A pneumática é utilizada para controlar e acionar dispositivos mecânicos, como válvulas e cilindros, utilizando ar comprimido para realizar movimentos lineares ou rotativos.
Quais são os benefícios da utilização de atuadores pneumáticos em comparação com atuadores hidráulicos?
Menor custo inicial, menor risco de vazamentos de fluidos, e operação mais silenciosa
Maior custo inicial, maior risco de vazamentos de fluidos, e operação mais ruidosa
Maior eficiência energética, maior velocidade de operação, e menor necessidade de manutenção
Maior consumo de energia, menor velocidade de operação, e maior necessidade de manutenção
Quais são as principais diferenças entre cilindros de simples ação e cilindros de dupla ação na pneumática?
Os cilindros de simples ação possuem apenas um sentido de movimento, enquanto os cilindros de dupla ação possuem movimento em ambos os sentidos
Os cilindros de simples ação são mais eficientes, enquanto os cilindros de dupla ação são mais econômicos
Os cilindros de simples ação são mais caros, enquanto os cilindros de dupla ação são mais baratos
Os cilindros de simples ação são mais duráveis, enquanto os cilindros de dupla ação são mais frágeis
Como a pneumática contribui para a automação industrial?
A pneumática contribui para a automação industrial através do acionamento de dispositivos mecânicos, como válvulas e cilindros, utilizando ar comprimido para realizar movimentos lineares ou rotativos
A pneumática contribui para a automação industrial através da geração de eletricidade para as máquinas
A pneumática contribui para a automação industrial através do controle de temperatura nas máquinas
A pneumática contribui para a automação industrial através da filtragem do ar utilizado nas máquinas
Quais são os benefícios da utilização de atuadores pneumáticos em comparação com atuadores hidráulicos?
Menor custo inicial, menor risco de vazamentos de fluidos, e operação mais silenciosa
Maior custo inicial, maior risco de vazamentos de fluidos, e operação mais ruidosa
Maior eficiência energética, maior velocidade de operação, e menor necessidade de manutenção
Maior consumo de energia, menor velocidade de operação, e maior necessidade de manutenção
Quais são os tipos de cilindros pneumáticos mais comuns?
Simples ação, dupla ação, haste passante e haste não passante
Cilindro de simples efeito, cilindro de duplo efeito, cilindro de efeito triplo
Cilindro de ar comprimido, cilindro hidráulico, cilindro de gás
Ação tripla, ação quádrupla, haste móvel
Como a pneumática é utilizada em máquinas elétricas de corrente contínua?
A pneumática é utilizada para gerar eletricidade nas máquinas
A pneumática é utilizada para controlar a velocidade das máquinas elétricas
A pneumática é utilizada para refrigerar as máquinas elétricas
A pneumática é utilizada para controlar e acionar dispositivos mecânicos, como válvulas e cilindros, utilizando ar comprimido para realizar movimentos lineares ou rotativos.
Quais são os principais desafios no uso de atuadores pneumáticos?
Falta de lubrificação adequada dos componentes
Excesso de pressão nos atuadores
Falta de treinamento dos operadores no manuseio dos atuadores
Vazamentos de ar, desgaste dos componentes internos, variações na pressão do ar comprimido e a necessidade de manutenção regular.
Quais são as aplicações típicas dos atuadores pneumáticos?
Automação de máquinas, robótica, sistemas de transporte e equipamentos de manipulação de materiais
Indústria alimentícia
Produção de energia elétrica
Construção de edifícios
Quais são os principais componentes de um sistema pneumático?
Compressor de ar, reservatório de ar, válvulas de controle, atuadores pneumáticos e mangueiras ou tubos de ar comprimido.
Válvula de controle remoto, sensor de temperatura, filtro de ar
Turbina, radiador, escapamento
Motor elétrico, bateria, radiador
Quais são os diferentes tipos de atuadores pneumáticos?
Cilindros de simples ação, cilindros de dupla ação, motores pneumáticos
Válvulas de controle remoto, sensor de temperatura, filtro de ar
Tubos de alimentação de ar, sensores de pressão, compressores de ar
Motor elétrico, bateria, radiador
O que é HIDRÁULICA?
Ciência que estuda as características físicas de fluidos líquidos que nunca fica em movimento.
Ciência que estuda as características físicas de fluidos no sistema inglês.
Ciência que estuda as características físicas do óleo de cozinha da minha casa
Ciência que estuda as características físicas de fluidos líquidos em repouso (confinados) ou em movimento (escoamentos).
A principal função de uma válvula direcional é:
regular a pressão do óleo que vai para o cilindro.
regular a velocidade dos atuadores no avanço e no retorno.
guiar o óleo para que ele chegue a um determinado ponto do circuito.
impedir o movimento do atuadores pelo efeito da carga.
Nas Válvulas direcionais o número de quadrados esta relacionado à:
Quantidade de posições da Válvula
Quantidade de Vias da Válvula
Quantidade de pontos de Conexão.
Quantas vias essa válvula da imagem acima possui
4
5
2
Descreva a nomenclatura da Válvula abaixo quanto ao numero de vias e posições:
7 vias e 2 posições
5 posições e 2 Vias
5 vias e 2 posições
De acordo com a Norma ISO 1219, para nomear via de pressão qual número é utilizado.
3
5
1
Observe as figuras dos acionamentos mecânicos e determine qual pertence ao Rolete:
Identifique na simbologia de acionamentos musculares qual pertence ao acionamento por pedal com trava:
Os acionamentos das válvulas direcionais podem ser por piloto pneumático, qual é o simbolo desse acionamento?
Os Roletes Pneumáticos tem seu retorno por um elemento de máquina simples, qual é esse elemento?
Parafuso
Arruela de Pressão
Mola
Muitas válvulas direcionais, nos maquinários modernos utilizam um acionamento que pode receber sinal de Controladores Elétricos, esse acionamento é chamado de solenoide, encontre nas figuras abaixo sua simbologia:
Indique a imagem que representa uma valula 4/2
São considerados acionamentos musculares, exceto:
É correto afirmar que esta válvula apresenta
4 vias e 2 posições
3 vias e 2 posições
Acionamento e retorno pneumático
Acionamento por botão e retorno por mola
Indique a imagem que representa a válvula 5/2 com dupla pilotagem
