1. Gambar teknik merupakan alat komunikasi orang teknik, dalam hal ini gambar berfungsi sebagai :
a)
Bahasa teknik
b)
Lukisan teknik
c)
Wajah teknik
d)
Simbol Teknik
e)
Kebanggaan Teknik
2.
2. Untuk menghindari salah pengertian dalam komunikasi teknik dan untuk keseragaman adalah merupakan fungsi dari adanya :
a)
Organisasi
b)
Standardisasi
c)
Birokrasi
d)
Komunikasi
e)
Kekuasaan
3.
3. Berikut ini adalah nama-nama standar gambar dari beberapa negara,kecuali….
a)
ISO
b)
NEN
c)
ILO
d)
DIN
e)
JIS
4.
4. Kerttas gambar dalam menggambar teknik untuk ukuran kertas A4, ukurannya adalah….
a)
lebar 420 x panjang 594
b)
lebar 297 x panjang 420
c)
lebar 210 x panjang 297
d)
lebar 248 x panjang 230
e)
lebar 594 x panjang 841
5.
5. Kertas gambar dalam menggambar teknik untuk kertas ukuran A3, ukurannya adalah….
a)
lebar 420 x panjang 594
b)
lebar 297 x panjang 420
c)
lebar 210 x panjang 297
d)
lebar 248 x panjang 230
e)
lebar 594 x panjang 841
6.
6. Ukuran garis tepi sisi kiri kertas gambar A4 adalah….
a)
10 mm
b)
5 mm
c)
25 mm
d)
15 mm
e)
20 mm
7.
7. Ukuran garis tepi sisi yang lain pada kertas gambar A4 adalah….
a)
10.mm
b)
5 mm
c)
25 mm
d)
15 mm
e)
20 mm
8.
8. Pada pensil gambar tertera huruf H, H kependekan dari….
a)
Horse
b)
Hard
c)
Hot
d)
Hast
e)
Horm
9.
9. Pensil mekanik yang dipakai dalam gambar teknik besar ukurannya adalah….
a)
0,7 mm
b)
0,6 mm
c)
0,2 mm
d)
0,5 mm
e)
0,4 mm
10.
10. Sepasang penggaris segitiga,sudut –sudut pada penggaris tersebut besarnya adalah…..
a)
60º,15º,45º,90º
b)
60º.30º,50º,90º
c)
60º,30º,45º,90º
d)
20º,30º,45º,90º
e)
60º,30º,45º,80º
11.
11. Yang tertulis dalam etiket gambar adalah sebagai berikut, kecuali …….
a)
Upah atau beaya menggambar
b)
Nama yang menggambar
c)
Nama gambar
d)
Nama instansi, nama sekolah / departemen
e)
Tanggal menggambar atau selesainya gambar
12.
12. Macam-macam garis gambar adalah sebagai berikut, kecuali…….
a)
Garis bertitik
b)
Garis tebal
c)
Garis tipis
d)
Garis panah
e)
Garis gores
13.
13. Untuk menggambar garis bayangan / garis yang tidak kelihatan menggunakan garis….
a)
Garis bertitik
b)
Garis tebal
c)
Garis tipis
d)
Garis panah
e)
Garis gores
14.
14. Untuk menggambar garis tepi, garis etiket, garis benda maka garis yang digunakan….
a)
Garis bertitik
b)
Garis tebal
c)
Garis tipis
d)
Garis panah
e)
Garis gores
15.
15. Untuk menggambar garis sumbu, misalnya sumbu lingkaran, maka garis yang digunakan...
a)
Garis bertitik
b)
Garis tebal
c)
Garis tipis
d)
Garis panah
e)
Garis gores
16.

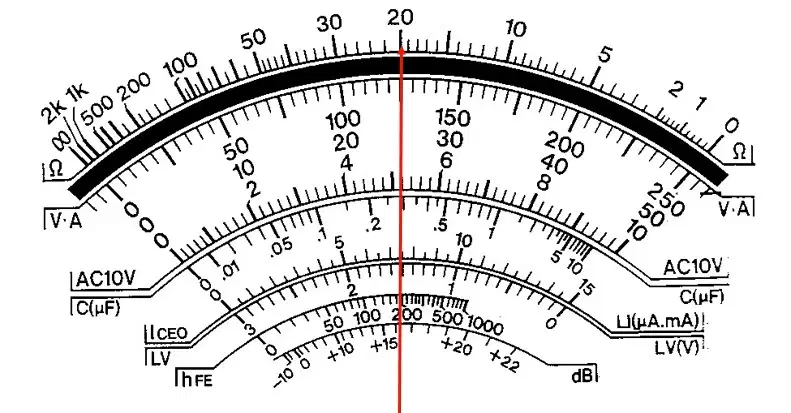

16. Perhatikan gambar berikut, berapa hasil pengukuran resistor jika posisi selector berada pada 100x Ω ?
a)
20 K Ω
b)
12,5 K Ω
c)
2 K Ω
d)
125 K Ω
e)
0,2 K Ω
17.

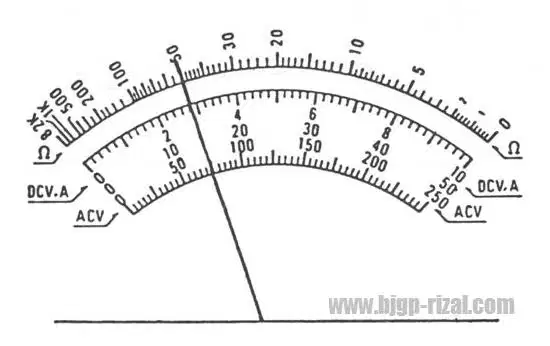

17. Perhatikan gambar berikut ini, berapakah hasil pengukuran yang ditunjukkan oleh multitester jika posisi selector berada pada 50V DC?
a)
5 V
b)
5,2 V
c)
20 V
d)
25 V
e)
125 V
18.

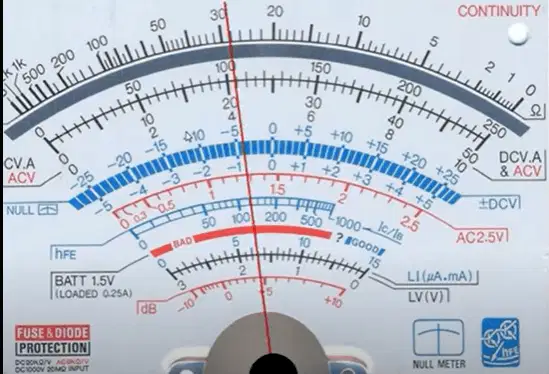

18. Berapakah nilai hasil pengukuran Tegangan (Volt) berikut, jika Selektor ke 10 DCV
a)
2.6 V
b)
2.8 V
c)
3 V
d)
3.2 V
e)
2.4 V
19.
19. Pada pengukuran hambatan listrik, selektor AVO meter diarahkan ke X 1K. Jarum menunjuk seperti gambar. Nilai hambatan sesungguhnya adalah ....
a)
2400 ohm
b)
24000 ohm
c)
32000 ohm
d)
31000 ohm
e)
28000 ohm
20.
20. Berapakah nilai hasil pengukuran Tegangan (Volt) berikut, jika Selektor ke 50 DCV ?
a)
42 V
b)
43 V
c)
44 V
d)
45 V
e)
46 V
21.
21. Berdasarkan gambar berikut, hasil pembacaan jangka sorong adalah....
a)
20,6 mm
b)
25,6 mm
c)
26,6 mm
d)
27,3 mm
e)
27,6 mm
22.
22. Bagian jangka sorong yang ditunjukkan oleh nomor 3 adalah....
a)
Pengukur kedalaman
b)
Opsi 1
c)
Rahang atas
d)
Rahang bawah
e)
Skala nonius
23.
23. Bagian jangka sorong yang ditunjukkan oleh nomor 1 memiliki fungsi untuk....
a)
Tempat pengukuran diameter luar
b)
Tempat pengukuran diameter dalam
c)
Menunjukkan skala pengukuran
d)
Mengunci hasil pengukuran
e)
Pengukur kedalaman
24.
24. Berdasarkan gambar berikut, maka vernier caliper yang digunakan memiliki ketelitian.....
a)
0,1 mm
b)
0,2 mm
c)
0,5 mm
d)
0,05 mm
e)
0,02 mm
25.
25. Hasil pengukuran yang terbaca pada gambar tersebut adalah.....
a)
37,55 mm
b)
32,55 mm
c)
48,55 mm
d)
48,5 mm
e)
48,6 mm
26.
26. Hasil pengukuran micrometer dengan ketelitian 0,01 mm yang ditunjukkan oleh gambar berikut adalah ….
a)
10,23 mm
b)
10,73 mm
c)
19,23 mm
d)
19,27 mm
e)
19,72 mm
27.
27. Bagian micrometer yang ditunjukkan oleh tanda panah pada gambar berikut, berfungsi sebagai ….
a)
poros ukur
b)
landasan
c)
silinder tetap
d)
rangka
e)
gigi gelincir
28.
28. Kedudukan skala sebuah mikrometer sekrup yang digunakan untuk mengukur diameter sebuah bolah kecil seperti gambar berikut berapakah nilainya:
a)
11,15 mm
b)
9,17 mm
c)
8,16 mm
d)
5,75 mm
e)
5,46 mm
29.
29. berapakah hasil pengukuran mikrometer disamping?
a)
4.30 mm
b)
4.34 mm
c)
30.4 mm
d)
5.30 mm
e)
40.30 mm
30.
30. Bagian pada outside mikrometer yang ditunjukkan angka 1 adalah ....
a)
Timble
b)
anvil
c)
Rachet
d)
spindle
e)
sleeve
