WorksheetsQuiz sur le routage et les VLAN
Total questions: 30
Worksheet time: 15mins
Examinez l’illustration. Un administrateur réseau configure le routeur RT1 pour le routage inter-VLAN. Le commutateur est configuré correctement et fonctionne. Les hôtes Host1, Host2 et Host3 ne parviennent pas à communiquer entre eux. D’après la configuration du routeur, quelle est la cause du problème ?
Les adresses IP des sous-interfaces ne sont pas correctement associées aux VLAN.
Chaque sous-interface de l’interface Fa0/0 nécessite une commande no shutdown séparée.
Les routeurs ne prennent pas en charge l’encapsulation 802.1Q sur les sous-interfaces.
Il manque les informations de configuration des adresses IP dans l’interface Fa0/0.
Un technicien est en train de configurer un nouveau commutateur Cisco 2960. Quel est l’effet de l’émission de la commande BranchSw(config-if)# mdix auto ?
Il ajuste automatiquement le port pour permettre aux connexions de périphériques d’utiliser soit un câble direct, soit un câble croisé.
Il met à jour la table d’adresses MAC pour le port associé.
Il permet de configurer une adresse IPv6 sur une interface physique de commutateur.
Il applique une adresse IPv4 à l’interface virtuelle.
Quel type de VLAN est conçu pour avoir un retard de moins de 150 ms sur le réseau ?
VLAN trunk
VLAN souhaitable
VLAN voix
VLAN de sécurité
Quelle est la caractéristique d’une interface de bouclage IPv4 sur un routeur IOS Cisco ?
Une seule interface de bouclage peut être active sur un routeur.
Elle est attribuée à un port physique et peut être connectée à d’autres périphériques.
C’est une interface logique interne du routeur.
La commande no shutdown est nécessaire pour configurer l’interface à l’état « UP » (actif).
Quelle est la taille minimale pour qu’une trame Ethernet ne soit pas rejetée par le récepteur comme étant incomplète ?
64 octets
512 octets
1024 octets
1500 octets
Quel type de VLAN ne devrait pas transporter le trafic de gestion vocale et réseau ?
VLAN trunk
VLAN de sécurité
VLAN données
VLAN voix
Examinez l’illustration. Un administrateur réseau doit configurer le modèle « Router-on-a-Stick » pour les réseaux illustrés. Combien de sous-interfaces doivent être créées sur le routeur si chaque VLAN de l’illustration doit être routé et si chaque VLAN possède sa propre sous-interface ?
1
2
3
4
Reportez-vous à l’illustration. Combien de domaines de diffusion sont affichés ?
16
1
55
8
Un technicien est en train de configurer un nouveau commutateur Cisco 2960. Quel est l’effet de l’émission de la commande BranchSw# configure terminal ?
Il met à jour la table d’adresses MAC pour le port associé.
Passer en mode de configuration globale.
Il entre en mode de configuration pour une interface virtuelle de commutateur.
Il permet de configurer une adresse IPv6 sur une interface physique de commutateur.
Quels énoncés décrivent le VLAN natif ? (Choisissez deux réponses.)
Le trafic du VLAN natif n’est pas étiqueté sur la liaison agrégée.
Le VLAN natif fournit un identificateur commun aux deux extrémités d’une agrégation.
Ce VLAN est nécessaire pour la gestion à distance du commutateur.
Conçu pour transporter le trafic généré par les utilisateurs, ce type de VLAN est également appelé VLAN par défaut.
Le trafic hautement prioritaire, comme le trafic vocal, utilise le VLAN natif.
Reportez-vous à l’illustration. PC1 ne parvient pas à communiquer avec le serveur 1. L’administrateur réseau exécute la commande show trunk interfaces pour commencer le dépannage. Quelle conclusion est-il possible de tirer lorsque l’on analyse le résultat de cette commande ?
L’interface G0/2 n’est pas configurée en tant que port trunk.
Le VLAN 20 n’a pas été créé.
Le mode DTP est défini, à tort, sur dynamic auto sur l’interface
cette commande ?**
L’interface G0/2 n’est pas configurée en tant que port trunk.
Le VLAN 20 n’a pas été créé.
Le mode DTP est défini, à tort, sur dynamic auto sur l’interface G0/1.
L’encapsulation sur l’interface G0/1 est incorrecte.
Reportez-vous à l’illustration. Un technicien programme le commutateur SW3 pour qu’il traite le trafic voix et de données via le port Fa0/20. Quel problème présente la configuration, le cas échéant ?
La commande utilisée pour attribuer le VLAN voix au port de commutation est incorrecte.
La commande mls qos trust cos devrait être associée au VLAN 35.
La configuration ne présente aucune erreur.
Il n’est possible d’assigner qu’un seul VLAN à l’interface Fa0/20.
Quel composant de commutateur réduit le temps de traitement des paquets à l’intérieur du commutateur ?
processeurs doubles
Grosses mémoires tampons
ASIC
RAM de stockage et de transmission
Associez le mode DTP à sa fonction. (Les options ne doivent pas être toutes utilisées.)
Le mode dynamique automatique fait de l’interface une interface d’agrégation si l’interface voisine est définie sur le mode d’agrégation ou le mode souhaitable.
En mode dynamique souhaitable, l’interface tente activement de convertir la liaison en lien agrégé.
Le mode d’agrégation place l’interface en mode d’agrégation permanent et négocie pour convertir la liaison voisine en lien agrégé.
Le mode de non-négociation empêche l’interface de générer des trames DTP.
Examinez l’illustration. Un administrateur réseau a configuré le routeur CiscoVille avec les commandes ci-dessus pour assurer le routage entre réseaux locaux virtuels. Quel type de port est requis sur un commutateur connecté à Gi0/0 sur le routeur CiscoVille pour permettre le routage inter-VLAN ?
Interface SVI
Port agrégé
Port routé
Port d’accès
Reportez-vous à l’illustration. Une configuration router-on-a-stick a été mise en œuvre pour les VLAN 15, 30 et 45, comme l’indique le résultat de la commande show running-config . Les PC du VLAN 45, qui utilisent le réseau 172.16.45.0 /24, ont des difficultés à se connecter aux PC du VLAN 30 du réseau 172.16.30.0 /24. Quelle erreur la plus probable est à l’origine de ce problème ?
Il manque une adresse IP sur l’interface Gigabit Ethernet 0/0.
Une adresse IP incorrecte est configurée sur l’interface Gigabit Ethernet 0/0.30.
Il manque la commande no shutdown sur l’interface Gigabit Ethernet 0/0.30.
Le mauvais VLAN a été configuré sur l’interface GigabitEthernet 0/0.45.
Un technicien est en train de configurer un nouveau commutateur Cisco 2960. Quel est l’effet de l’émission de la commande BranchSw(config-if)# exit ?
Retourne au mode de configuration globale.
Repasse en mode EXEC privilégié.
Il entre en mode utilisateur.
Configurer la passerelle par défaut pour le commutateur.
Quel type de VLAN est utilisé pour séparer le réseau en groupes d’utilisateurs ou d’appareils ?
VLAN natif
VLAN données
VLAN voix
VLAN de gestion
Après quelle étape de la séquence de démarrage du commutateur le chargeur de démarrage est-il exécuté ?
après l’exécution POSTE
après l’initialisation du système de fichiers flash
après l’initialisation de l’UC
après la localisation IOS

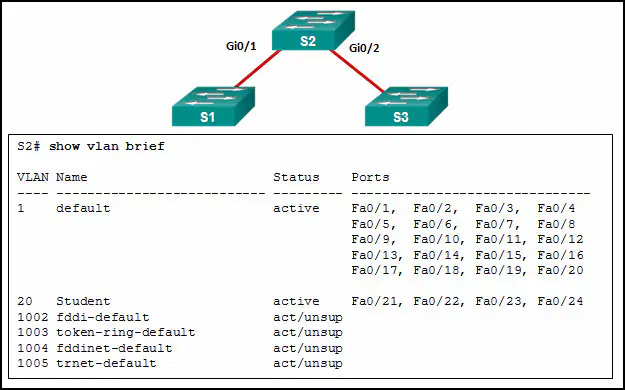

Examinez l’illustration. Un administrateur réseau vérifie l’affectation des ports et des VLAN sur le commutateur S2 et remarque que les interfaces Gi0/1 et Gi0/2 ne sont pas incluses dans le résultat. Pourquoi ces interfaces n’apparaissent-elles pas dans le résultat affiché ?
Aucun support n’est connecté aux interfaces.
Les interfaces sont configurées comme interfaces d’agrégation.
Les interfaces sont arrêtées administrativement.
Les VLAN natifs ne correspondent pas entre les commutateurs.
Examinez l’illustration. Toutes les stations de travail sont correctement configurées sur le VLAN 20. Les stations de travail connectées au commutateur SW1 ne peuvent pas envoyer de trafic vers les stations de travail connectées à SW2. Que faire pour résoudre le problème ?
Configurer les stations de travail sur SW1 de sorte à les intégrer au VLAN par défaut.
Autoriser le VLAN 20 sur la liaison agrégée.
Configurer les stations de travail sur SW2 de sorte à les intégrer au VLAN natif.
Activer le protocole DTP aux deux extrémités de l’agrégation.
Reportez-vous à l’illustration. Dans quel mode de commutateur le port G0/1 doit-il être attribué selon les bonnes pratiques de Cisco ?
trunk
accès
auto
Natif
Examinez l’illustration. Quelle est la cause de l’erreur affichée dans la configuration du routage inter-VLAN sur le routeur CiscoVille ?
La commande encapsulation dot1Q 20 n’a pas été configurée.
La commande no shutdown n’a pas été configurée.
La commande encapsulation dot1Q 20 n’a pas été configurée.
L’interface gig0/0 ne prend pas en charge le routage inter-VLAN.
Examinez l’illustration. Un administrateur réseau vérifie la configuration du routage entre réseaux locaux virtuels. Les utilisateurs se plaignent que des PC se trouvant dans des VLAN différents ne parviennent pas à communiquer. D’après le résultat, quelles sont les erreurs de configuration de l’interface Gi1/1 du commutateur ? (Choisissez deux réponses.)
Le VLAN voix n’est pas attribué à Gi1/1.
La négociation de l’agrégation est activée sur Gi1/1.
L’interface Gi1/1 est configurée en mode d’agrégation.
Le protocole d’encapsulation d’agrégation est mal configuré.
L’interface Gi1/1 se trouve dans le VLAN par défaut.
Examinez l’illustration. Un administrateur réseau vérifie la configuration du routage entre réseaux locaux virtuels. Les utilisateurs se plaignent que PC2 ne peut pas communiquer avec PC1. D’après le résultat, quelle est la cause du problème ?
Aucune adresse IP n’est configurée sur l’interface Gi0/0.
La commande interface GigabitEthernet0/0.5 n’a pas été saisie correctement.
La commande encapsulation dot1Q 5 ne contient pas le bon VLAN.
L’interface Gi0/0 n’est pas configurée comme port agrégé.
La commande no shutdown n’est pas exécutée sur les sous-interfaces.

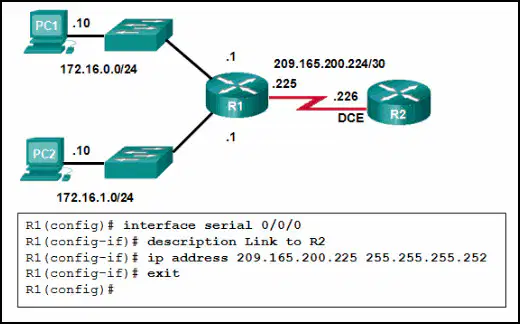

Examinez l’illustration. Un administrateur réseau a configuré R1 comme illustré. Lorsque l’administrateur vérifie l’état de l’interface série, celle-ci est indiquée comme étant administrativement désactivée. Quelle commande supplémentaire doit être exécutée sur l’interface série de R1 pour activer l’interface ?
IPv6 enable
clockrate 128000
end
no shutdown
Examinez l’illustration. Un administrateur réseau configure le routeur RT1 pour le routage inter-VLAN. Le commutateur est configuré correctement et fonctionne. Les hôtes Host1, Host2 et Host3 ne parviennent pas à communiquer entre eux. D’après la configuration du routeur, quelle est la cause du problème ?
Il manque les informations de configuration des adresses IP dans l’interface Fa0/0.
Les adresses IP des sous-interfaces ne sont pas correctement associées aux VLAN.
Chaque sous-interface de l’interface Fa0/0 nécessite une commande no shutdown séparée.
Les routeurs ne prennent pas en charge l’encapsulation 802.1Q sur les sous-interfaces.
Examinez l’illustration. Un administrateur réseau a configuré le routeur CiscoVille avec les commandes ci-dessus pour assurer le routage entre réseaux locaux virtuels. Quelle commande est requise sur un commutateur connecté à l’interface Gi0/0 du routeur CiscoVille pour autoriser le routage inter-VLAN ?
switchport mode trunk
switchport mode access
no switchport
switchport mode dynamic desirable
Examinez l’illustration. Un administrateur réseau doit configurer le modèle « Router-on-a-Stick » pour les réseaux illustrés. Combien de sous-interfaces doivent être créées sur le routeur si chaque VLAN de l’illustration doit être routé et si chaque VLAN possède sa propre sous-interface ?
1
2
3
4
5
