Penilaian Akhir Semester Dasar Listrik dan Elektronika

Total questions: 53

Worksheet time: 30mins

Name
Class
Date
1.

Resistor yang mempunyai gelang-gelang : Oranye, Putih , Merah, Emas nilainya ….

a)

2700 Ω + 5%

b)

3900 Ω + 5%

c)

27 KΩ + 1%

d)

392 Ω + 2%

e)

390Ω + 10%

2.

Satuan Kapasitor adalah ….

a)

Volt

b)

Ohm

c)

Ampere

d)

Farad

e)

Watt

3.

Satuan Resistor adalah ….

a)

Volt

b)

Ohm

c)

Ampere

d)

Nano Farad

e)

Farad

4.

Resistor 5,6 Kilo Ω nilainya sama dengan ….

a)

56000Ω

b)

5600Ω

c)

560Ω

d)

56Ω

e)

5,6Ω

5.

Nilai resistor 820 Ω + 5% mempunyai warna-warna gelang....

a)

Merah; abu-abu; hitam; coklat; coklat

b)

Abu-abu; merah; hitam; hitam; Emas

c)

Biru; abu-abu; coklat; emas

d)

Abu-abu; ungu; merah; emas

e)

Abu-abu; Coklat;Merah;Tanpa Warna

6.

Gambar berikut merupakan symbol ….

a)

Kapasitor

b)

Resistor

c)

Induktor/Lilitan

d)

Transistor

e)

Diode

7.

Nilai resistor berikut adalah ….

a)

102Ω + 1%

b)

1000Ω + 5%

c)

1000Ω + 1%

d)

102Ω + 5%

e)

10000Ω + 5%

8.

Kapasitor yang nilainya dapat diubah yaitu …

a)

Varco dan trimpot

b)

LDR dsn NTC

c)

Varco dan trimmer

d)

Trimmer dan trimpot

e)

Elco dan Varco

9.

Komponen berikut yang terdapat pada bagian adaptor...

a)

Input tegangan

b)

Penyearah

c)

Penurun Tegangan

d)

Filter

e)

Penghambar Arus

10.

Dioda zenner berfungsi sebagai ….

a)

Input Tegangan

b)

Penurun Tegangan

c)

Pembatas Tegangan

d)

Penyearahkan Tegangan

e)

Penaikan Tegangan

11.

LED merupakan singkatan dari ….

a)

Light emiting diode

b)

Layer element drive

c)

Light element dark

d)

Liquid extended drive

e)

Light emiting dark

12.

Berikut ini merupakan kaki-kaki transistor FET, kecuali ….

a)

Kolektor dan emitor

b)

Drain dan source

c)

Source dan gate

d)

Gate dan drain

e)

Gate dan Source

13.

Berikut ini merupakan jenis-jenis transistor, kecuali ….

a)

FET

b)

MOSFET

c)

BJT

d)

IC

14.

Satuan muatan yang tersimpan pada kapasitor adalah ….

a)

Coulomb

b)

Ohm

c)

Ampere

d)

Joule

e)

Farad

15.

Sebuah lampu pijar dengan tahanan 1000 Ohm, dihubungkan dengan sumber tegangan 120 Volt, arus yang mengalir pada lampu pijar tersebut adalah …

a)

0,012 A

b)

0,083 A

c)

0,12 A

d)

0,83 A

e)

1,2 A

16.

Perhatikan gambar berikut. Komponen seperti pada gambar adalah …

a)

Thermostat

b)

Variable capacitor

c)

Trimmer capacitor

d)

Trimmer resistor

e)

Potensiometer

17.

Hasil yang ditunjukan jarum penunjuk jika batas skala 50 ACV adalah …

a)

4,2 VAC

b)

22 VAC

c)

110 VAC

d)

220 VAC

e)

440 VAC

18.

jika batas ukur X100, hasil ukur adalah ….

a)

0,26 ohm

b)

2,6 ohm

c)

26 ohm

d)

260 ohm

e)

2K6 ohm

19.

jika batas ukur DC 50 mA, maka hasil ukurnya adalah …

a)

22 mA

b)

110 mA

c)

460 mA

d)

1100 mA

e)

2200 mA

20.

Batasan ukur Avometer untuk mengukur tegangan DC 5 Volt adalah ….

a)

3 volt

b)

4 volt

c)

5 Voltt

d)

10 Volt

e)

15 Volt

21.

Perhatikan gambar diatas adalah symbol ….

a)

Transistor jenis PNP

b)

Transistor Jenis NPN

c)

Diode penyearah

d)

Diode zener

e)

Diode varactor

22.

Gambar berikut merupakan simbol jenis-jenis dioda bridge adalah ..

a)

b)

c)

d)

e)

23.

Urutan pertama menggunakan multimeter analog untuk mengukur hambatan listrik adalah …

a)

Mengatur selector switch pada Ohm meter sesuai R yang diukur

b)

Mengatur selector switch pada X1

c)

Membuat nol Ohm

d)

Menghubungkan kedua tes lead

e)

Menghubungkan kedua tes lead pada ujung hambatan

24.

Perhatikan gambar berikut! Tiga resistor R1= 10K, R2=10K, dan R3=20K terhubung seri dihubungkan dengan tegangan 9V. jikaV = I.R maka arus yang mengalir adalah …

a)

125 uA

b)

225 uA

c)

22,5 mA

d)

225 mA

e)

0,225 A

25.

Empat buah resistor terpasang secara seri pada sebuah sumber tegangan sebesar 10 Volt. jika diketahui nilai resistor R1 = 10 ohm, R2 = 22 ohm , R3 =47 ohm, R4= 100 ohm, nilai arus total yang mengalir pada rangkaian tersebut adalah ...

a)

35.9 mA

b)

45.9 mA

c)

55.9 mA

d)

75.7 mA

e)

126.6 mA

26.

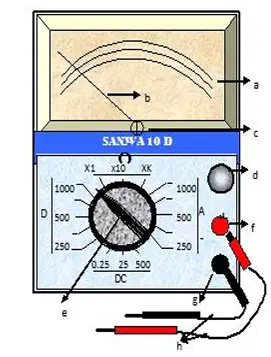

Perhatikan gambar diatas, pengatur agar jarum menunjukkan harga Nol dalam pengukuran Ohm (Zero Adj) adalah bagian….

a)

A

b)

B

c)

C

d)

D

e)

E

27.

Perhatikan gambar diatas, untuk memilih mode operasi DCV, ACV, DcmA dan Ohm adalah bagian….

a)

F

b)

E

c)

D

d)

C

e)

B

28.

Untuk mengukur hambatan yang besarnya 90 KΩ, makaposisi selector haruspada ….

a)

X 1

b)

X 10

c)

X 100

d)

X 1K

e)

X 10K

29.

Untuk pengukuran sebuah ACCU (Aki) yang besarnya 12 Volt, maka sebaiknya posisi selektr or harus pada ….

a)

2,5 DCV

b)

2,5 ACV

c)

10 ACV

d)

10 DCV

e)

50 DCV

30.

Diketahui selector switch pada kedudukan Ohm x 10, jarum menunjuk angka 60 pada skal ukur 0 – 500; Hitunglah hasil ukurnya….

a)

650 Ω

b)

600 Ω

c)

610 Ω

d)

620 Ω

e)

660 Ω

31.

Pengukuran di bawah merupakan pengukuran ….

a)

Hambatan

b)

Arus

c)

Tegangan DC

d)

Tegangan AC

e)

Daya

32.

Berapakah hasil pembacaan dari multi tester berikut ini ….

a)

20 VAC

b)

21 VAC

c)

22 VAC

d)

23 VAC

e)

24 VAC

33.

Berapakah hasil pembacaan dari multitmeter berikuti ni….

a)

4 VAC

b)

4,1 VAC

c)

4,2 VAC

d)

4,3 VAC

e)

4,4 VAC

34.

Untuk mengukur sebuah batere 1,5 volt maka pada avometer analog petunjuk pengatur harus diletakan pada posisi...

a)

VAC

b)

VDC

c)

Ohm

d)

Ampere

e)

On

35.

Dalam pengukuran resistor dengan avometer bila jarum menunjuk ke angka 0, maka kondisi resistor adalah ?

a)

Baik

b)

Rusak

c)

Short

d)

Kelebihan Beban

e)

Kelebihan Short

36.

Simbol di atas adalah...

a)

LDR

b)

LED

c)

Resistor

d)

Kapasitor

e)

Potensiometer

37.

Sebuah resistor memiliki nilai tahanan 200 ohm. Jika nilai toleransi resistor adalah 5 %, maka harga resistor sebenarnya yang diperbolehkan adalah ...

a)

210 ohm sampai dengan 190 ohm

b)

210 ohm sampai dengan 200 ohm

c)

200 ohm sampai dengan 190 ohm

d)

120 ohm sampai dengan 210 ohm

e)

10 ohm sampai dengan 20 ohm

38.

Resistansi yang mempunyai 5 cincin terdiri dari ...

a)

cincin digit, pengali dan toleransi

b)

cincin 1-3 adalah nilai resistansi, cincin digit, 4 pengali dan 5 toleransi

c)

cincin 1-3

d)

cincin 4 pengali

e)

cincin 5 toleransi

39.

Sebuah rangkaian seri, terdiri resistor empat buah dengan nilai 470 ohm. Resistansi total dari rangkaian tersebut adalah …

a)

470 ohm

b)

1880 Ohm

c)

1800 Ohm

d)

570 Ohm

e)

2770 Ohm

40.

Jika nilai ketiga resistor berturut-turut 2, 3, 4 ohm, maka nilai hambatan penggantinya adalah ...

a)

12/13

b)

13/12

c)

10/13

d)

112/13

e)

14/15

41.

Perhatikan gambar disamping, gambar tersebut merupakan simbol dari komponen

a)

Resistor

b)

Potensiometer

c)

Dioda

d)

Induktor

e)

Kapasitor

42.

Rangkaian pada gambar merupakan rangkaian jenis..

a)

Seri

b)

Seri Pararel

c)

Pararel

d)

Campuran

e)

Pararel Campuran

43.

Hukum Ohm Berbunyi ….

a)

Kuat arus yang mengalir pada sebuah penghantar pada rangkaian tertutup berbanding lurus dengan hambatan penghantar Dan berbanding terbalik dengan potensialnya.

b)

Kuat arus yang mengalir pada sebuah penghantar pada rangkaian tertutup berbanding lurus dengan beda potensial Dan berbanding terbalik dengan hambatan penghantar tersebut.

c)

Arus listrik yang mengalir tergantung pada kekuatan dari sumber daya listrik yang dihasilkan oleh pembangkit.

d)

Arus listrik yang mengalir pada sebuah penghantar berbanding lurus dengan besarnya fluks magnetik antara dua titik dalam rangkaian

e)

Kuat arus yang mengalir tergantung dari besarnya arus sumber berbanding terbalik dengan besarnya beban

44.

Hukum Kirchoff adalah hukum tentang aliran listrik. Hukum Khirchoff I berbunyi ?

a)

Arus yang mengalir pada suatu percabangan belum tentu sama dengan arus yang keluar dari percabangan.

b)

Dalam rangkaian loop tertutup, jumlah Aljabar gaya listrik dan penurunan tegangan sama dengan nol

c)

Arus  listrik yang mengalir pada sebuah percabangan keluar pada cabang yang lain dalam arah yang berlawanan

d)

Arus llistrik yang mengalir pada suatu percabangan sama dengan arus yang keluar dari percabangan.

e)

Dalam rangkaian loop tertutup, Arus listrik yang masuk ke percabangan Dan yang keluar percabangan sama dengan nol.

45.

Komponen elektronika yang tidak membutuhkan arus listrik untuk bekerja disebut komponen…

a)

Aktif

b)

Netral

c)

Pasif

d)

Positif

e)

Negatif

46.

Komponen yang memerlukan daya listrik untuk bekerja disebut komponen…

a)

Pasif

b)

Netral

c)

Bebas

d)

Listrik

e)

Aktif

47.

Perhatikan daftar Dibawah ini :

  1. 1. Resistor

  2. 2. Transistor

  3. 3. Integrated Circuit

  4. 4. Induktor

  5. 5. DIAC

  6. 6. Kapasitor

  7. 7. MOSFET

  8. 8. Logic Gates

Yang termasuk Komponen Pasif pada daftar diatas adalah ?

a)

2, 3 dan 8

b)

4, 5 dan 7

c)

1, 4 dan 6

d)

5, 7 dan 8

e)

Semua benar

48.

Komponen Eektronika yang berfungsi menyimpan muatan listrik sementara waktu disebut ?

a)

Baterai

b)

Transformator

c)

Akumulator

d)

Kondensator atau Kapasitor

e)

Dioda

49.

Dibawah ini yang Bukan termasuk komponen dalam rumpun Dioda adalah ?

a)

Rectifier

b)

Zener

c)

Schottky

d)

Varaktor

e)

Tantalum

50.

Transistor Memiliki 3 pin terminal yaitu...

a)

Basis, Kolektor dan Emitor

b)

Drain, Source dan Gate

c)

Gate, Kolektor dan Emitor

d)

Basis, Drain dan Source

e)

Drain, Kolektor, Gate

51.

Susunan Pin terminal Basis-Kolektor-Emitor yang benar ditunjukkan pada nomor...

a)

1

b)

2

c)

3

d)

4

e)

Semuanya Salah

52.

Sebuah Baterai dengan spesifikasi 12V diberi beban resistor dengan nilai 8Ω. Berapakah arus yang mengalir pada beban tersebut ?

a)

1.5mA

b)

1.5A

c)

16mA

d)

16A

e)

Semua Salah

53.

Sebuah catu daya 6V diberi beban resistor dengan nilai tertentu, menghasilkan arus sebesar 50mA. Besar resistansi pada beban adalah ?

a)

120 Ω

b)

300 Ω

c)

8.3 Ω

d)

30 Ω

e)

Semua salah
