1.
Jaki będzie stan licznika przedstawionego na rysunku, jeśli na wejście R zostanie podany sygnał jedynki logicznej?
a)
0
b)
2
c)
3
d)
5
2.
Wskaż miejsce, w którym należy umieścić czujnik indukcyjny, który będzie aktywny, gdy tłoczysko siłownika będzie całkowicie wysunięte.
a)
A
b)
B
c)
C
d)
D
3.
W układzie, którego schemat przedstawia rysunek zauważono, że po wciśnięciu przycisku S2 wysuwa się tłoczysko siłownika A1, a wciśnięcie przycisku S1 powoduje z kolei wsuwanie tłoczyska A1. Prawdopodobną przyczyną złego działania układu jest
a)
zbyt wysokie ciśnienie ustawione na zespole OZ1.
b)
zbyt niskie ciśnienie ustawione na zespole OZ1.
c)
odwrotne podłączenie zaworów sterowanych ręcznie z zaworem 1V1.
d)
uszkodzone tłoczysko siłownika A1.
4.
Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać i wyłączać cewkę elektrozaworu Y1 w odstępach 30 sekundowych. Jedną z możliwych przyczyn niewyłączenia cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 jest uszkodzenie
a)
zestyku -K3:21-22.
b)
zestyku -K1:13-14.
c)
cewki -K1.
d)
przycisku -S1.
5.
Strukturę kinematyczną OOO (RRR) urządzenia manipulacyjnego przedstawiono na
a)
1
b)
2
c)
3
d)
4
6.
Który z programów realizuje opisane działanie?
a)
1
b)
2
c)
3
d)
4
7.
Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu cyfrowego bramkę logiczną, której wyjście Y=1 tylko wtedy, gdy A = B?
a)
1
b)
2
c)
3
d)
4
8.
Który z wymienionych kwalifikatorów działań, stosowanych w metodzie SFC, opisuje uzależnienia czasowe?
a)
R
b)
N
c)
D
d)
S
9.

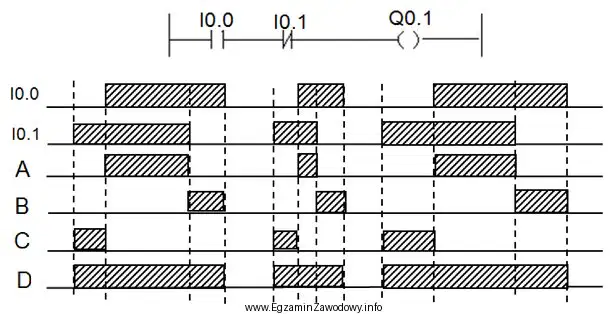

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla stanów wejść przedstawionych poniżej?
a)
A
b)
B
c)
C
d)
D
10.
Marker M4.1 będzie równy 1, gdy
a)
M4.0=0 i MD0=11.5
b)
M4.0=0 i MD0=12.0
c)
M4.0=1 i MD0=11.5
d)
M4.0=1 i MD0=12.0
11.
Którą funkcję logiczną realizuje fragment programu napisany w języku drabinkowym?
a)
A
b)
B
c)
C
d)
D
12.
Którą linią zaznacza się na schematach pneumatycznych wewnętrzne sygnały sterujące?
a)
Punktową.
b)
Ciągłą.
c)
Kreskową.
d)
Dwupunktową.
13.
Zgodnie z zasadą tworzenia programu za pomocą SFC
a)
dwa kroki powinny być bezpośrednio ze sobą połączone, nie mogą być rozdzielone tranzycją.
b)
dwa kroki nie mogą być bezpośrednio ze sobą połączone, muszą być rozdzielone tranzycją.
c)
dwie tranzycje mogą być bezpośrednio ze sobą połączone, nie muszą być rozdzielone krokiem.
d)
dwie tranzycje powinny być bezpośrednio ze sobą połączone, nie mogą być rozdzielone krokiem.
14.
Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?
a)
1
b)
2
c)
3
d)
4
15.
W którym z przedstawionych programów jest zrealizowana blokada jednoczesnego załączenia K11 i K12?
a)
W programie 1.
b)
W programie 2.
c)
W programie 3.
d)
W programie 4.
16.

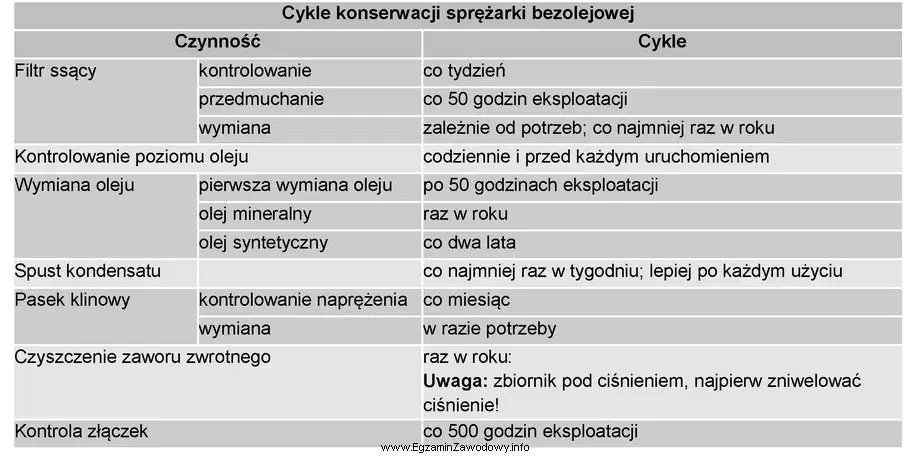

Na podstawie fragmentu instrukcji serwisowej sprężarki określ terminy wymiany oleju syntetycznego.
a)
Pierwsza wymiana po roku eksploatacji, kolejne wymiany co dwa lata.
b)
Pierwsza wymiana po 50 godzinach eksploatacji, kolejne wymiany co dwa lata.
c)
Pierwsza wymiana po 50 godzinach eksploatacji, kolejne wymiany raz w roku.
d)
Pierwsza wymiana po roku eksploatacji, kolejne wymiany raz w roku.
17.
Do którego portu komputera PC należy podłączyć przedstawiony na rysunku przewód komunikacyjny?
a)
RS232
b)
USB
c)
PS/2
d)
LPT
18.
Do pracy urządzenia przedstawionego na schemacie niezbędne jest zasilanie
a)
pneumatyczne.
b)
hydrauliczne.
c)
elektryczne i hydrauliczne.
d)
elektryczne i pneumatyczne.
19.

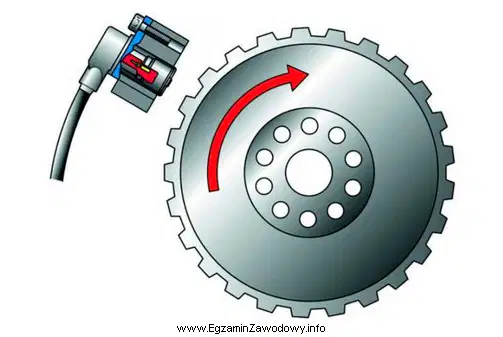

Do pomiaru prędkości obrotowej wirującego elementu w sposób przedstawiony na rysunku zastosowano czujnik
a)
temperatury.
b)
indukcyjny.
c)
stroboskopowy.
d)
ultradźwiękowy.
20.
Którą z wymienionych metod obróbki skrawaniem wykonuje się narzędziem przedstawionym na rysunku?
a)
Przeciąganie.
b)
Struganie.
c)
Gwintowanie.
d)
Toczenie.
21.
Z którego układu sieciowego należy zasilać urządzenie mechatroniczne, jeżeli na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE?
a)
TN - S
b)
TT
c)
TN - C
d)
TI
22.
Na podstawie danych znamionowych prądnicy tachometrycznej określ, jaką wartość napięcia będzie wskazywał woltomierz na wyjściu prądnicy, jeżeli wirnik obraca się z prędkością 4800 obr/min.
a)
12,5 V
b)
18 V
c)
5 V
d)
60 V
23.
W jakiej kolejności należy załączać styczniki, aby rozruch silnika indukcyjnego, pierścieniowego przebiegł łagodnie i bezpiecznie?
a)
K11, K12, K13, K1
b)
K1, K11, K12, K13
c)
K1, K13, K12, K11
d)
K13, K12, K11, K1
24.

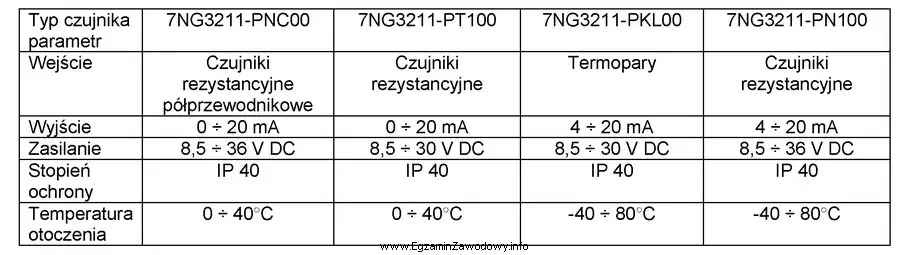

Którego z przetworników temperatury należy użyć w układzie mechatronicznym, jeżeli:
- elementem sensorycznym w układzie jest czujnik Pt 100,
- przetwornik będzie zasilany z zasilacza wewnętrznego sterownika PLC (24 V DC),
- wyjście przetwornika podłączone będzie do wejścia analogowego 4 do 20 mA sterownika,
- układ pomiarowy będzie zamontowany na zewnątrz hali produkcyjnej?
a)
7NG3211-PT100
b)
7NG3211-PN100
c)
7NG3211-PNC00
d)
7NG3211-PKL00
25.

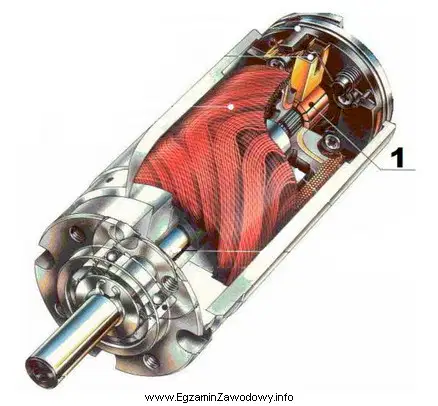

Który element silnika prądu stałego oznaczono cyfrą 1?
a)
Szczotkę.
b)
Magnes.
c)
Komutator.
d)
Wał.
26.
Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2. Który z podanych adresów IP należy nadać sterownikowi aby mógł komunikować się z komputerem?
a)
192.168.100.3
b)
192.168.100.2
c)
192.168.101.3
d)
192.168.99.2
27.
Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane i dezaktywowane 20 sekund po zwolnieniu przycisku S1?
a)
Zmienić typ timera na TON z parametrem PT = 20.
b)
Zmienić parametr PT na 200 bez zmiany typu timera.
c)
Zmienić typ timera na TON z parametrem PT = 200.
d)
Zmienić parametr ET na %VW20 bez zmiany typu timera.
28.

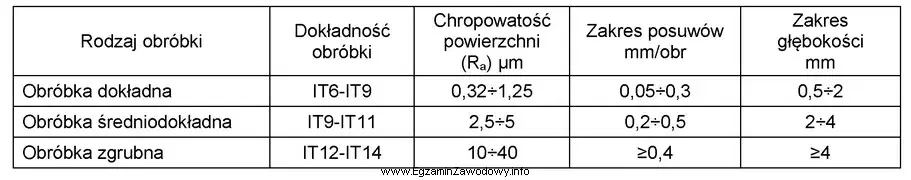

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego wskaż wartość głębokości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej.
a)
5,0 mm
b)
0,8 mm
c)
0,5 mm
d)
2,0 mm
29.
Ciągły pomiar wibracji silnika elektrycznego w układzie napędowym i analiza widma drgań pozwalają na wczesne wykrycie
a)
pogorszenia się stanu izolacji uzwojeń stojana lub wirnika.
b)
przerwy w obwodzie zasilania silnika.
c)
zwarcia w uzwojeniach stojana lub wirnika.
d)
uszkodzenia łożysk.
30.
Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję
a)
A
b)
B
c)
C
d)
D
31.
Zgodnie ze schematem układu sterowania przedstawionym na rysunku w układzie należy zastosować dwa czujniki magnetyczne
a)
PNP NO
b)
PNP NC
c)
NPN NC
d)
NPN NO
32.
Pokazany na rysunku układ sterowania siłownikiem pneumatycznym składa się z dwóch czujników położenia i sterownika PLC. Układ uruchamiany jest przyciskiem monostabilnym. Ile wejść i wyjść cyfrowych należy wykorzystać w sterowniku?
a)
3 wejścia, 1 wyjście.
b)
2 wejścia, 2 wyjścia.
c)
1 wejście, 3 wyjścia.
d)
1 wejście, 1 wyjście.
33.
Który z przedstawionych na rysunkach elementów należy zastosować celem dostarczenia z powietrzem oleju do smarowania części ruchomych w elementach układu pneumatycznego?
a)
A
b)
B
c)
C
d)
D
34.
Jakie stany powinny się pojawić na kolejnych wyjściach bramek Q1, Q2, Q3, Q podczas sprawdzania przedstawionego układu po podaniu stanów wysokich na wejścia A i B?
a)
Q1=1, Q2=1, Q3=1, Q=1
b)
Q1=1, Q2=0, Q3=0, Q=1
c)
Q1=0, Q2=0, Q3=0, Q=0
d)
Q1=0, Q2=1, Q3=1, Q=0
35.

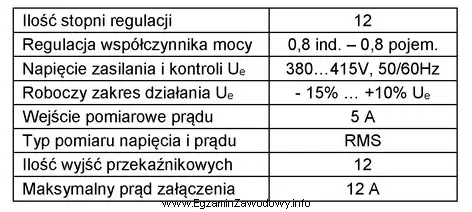

Jakim napięciem powinien być zasilany cyfrowy mikroprocesorowy regulator DCRK 12 przeznaczony do kompensacji współczynnika mocy w układach napędów elektrycznych, o danych znamionowych zamieszczonych w tabeli?
a)
400 V AC
b)
230 V AC
c)
230 V DC
d)
400 V DC
36.
Aby zmienić skok gwintu należy zmienić wartość liczbową przy literze adresowej
a)
Q (promień wodzący)
b)
D (korektor narzędzia)
c)
T (wybór narzędzia)
d)
F (prędkość posuwu)
37.
Która kolejność wykonywania instalacji sprężonego powietrza z przewodów poliamidowych jest prawidłowa?
a)
Cięcie przewodu, gratowanie krawędzi, wymierzenie długości odcinka przewodu, montaż złączki.
b)
Cięcie przewodu, gratowanie krawędzi, montaż złączki, wymierzenie długości odcinka przewodu.
c)
Wymierzenie długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączki.
d)
Gratowanie krawędzi, wymierzenie długości odcinka przewodu, cięcie przewodu, montaż złączki.
38.
Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)
a)
ruch ciągły.
b)
multiplikację obrotów.
c)
ruch przerywany.
d)
multiplikację przełożenia.
39.
Symbol "S1" na tabliczce znamionowej silnika indukcyjnego oznacza
a)
pracę ciągłą.
b)
klasę izolacji uzwojenia.
c)
dopuszczalną temperaturę otoczenia.
d)
rodzaj chłodzenia silnika.
40.
Na rysunku przedstawiono schemat
a)
filtra zaporowego.
b)
filtra selektywnego.
c)
zasilacza impulsowego.
d)
zasilacza liniowego.
41.
Zmiana parametrów którego z elementów układu pneumatycznego przedstawionego na rysunku wpłynie na prędkość wsuwania tłoczyska siłownika pneumatycznego?
a)
1V1
b)
1V2
c)
B1
d)
B2
42.
Które nastawy muszą zostać wybrane w oknie konfiguracyjnym timera, aby załączał swoje wyjście na 5 sekund od momentu podania na jego wejście logicznej jedynki?
a)
Timer Type: TP, Time Base: 1 ms, Preset: 500
b)
Timer Type: TOF, Time Base: 10 ms, Preset: 50
c)
Timer Type: TON, Time Base: 100 ms, Preset: 50
d)
Timer Type: TP, Time Base: 1 s, Preset: 5
43.
Elementy wykonane z tworzywa sztucznego wykrywa czujnik
a)
indukcyjny.
b)
magnetyczny.
c)
pojemnościowy.
d)
piezoelektryczny.
44.

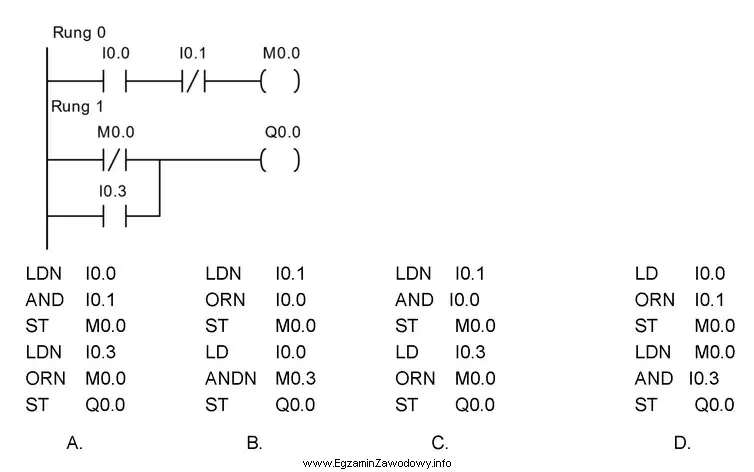

Która ze struktur języka IL zostanie wyświetlona w edytorze, po wykonaniu konwersji programu z języka LD na IL?
a)
A
b)
B
c)
C
d)
D
45.
Który typ kinematyki ma robot o kierunkach przemieszczenia elementów i przestrzeni roboczej przedstawionych na rysunku?
a)
RRT
b)
TTT
c)
RRR
d)
RTT
46.
Którego czujnika należy użyć do monitorowania temperatury uzwojeń silnika elektrycznego?
a)
Tensometru.
b)
Warystora.
c)
Hallotronu.
d)
Termistora.
47.

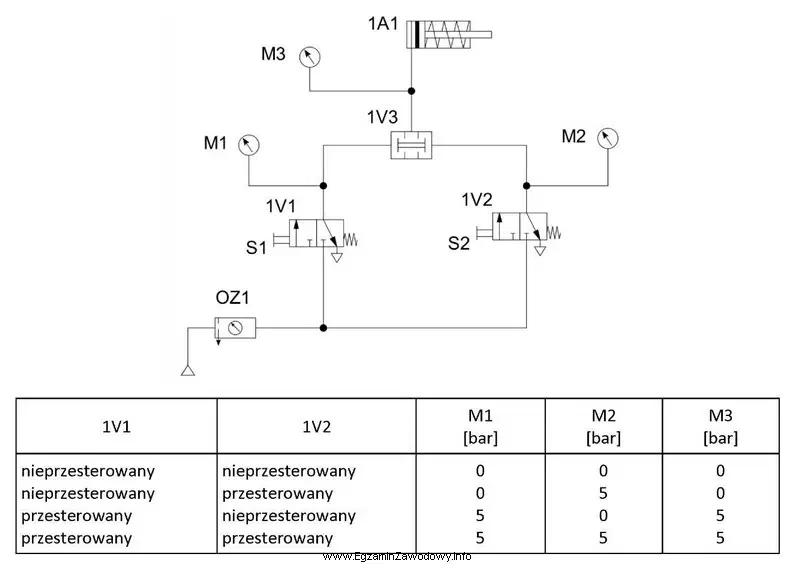

W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na schemacie, wykonano pomiary ciśnienia powietrza przy różnych stanach zaworów 1V1 i 1V2. Na podstawie podanych wyników pomiarów wskaż, który element jest uszkodzony.
a)
1A1
b)
1V2
c)
1V1
d)
1V3
48.
Przedstawiony na rysunku element układu zasilającego urządzenie mechatroniczne jest pompą
a)
membranową.
b)
tłokową.
c)
obrotową.
d)
strumieniową.
