WorksheetsPAS FISIKA KELAS XII.3
Total questions: 20
Worksheet time: 2hrs 45mins
Kawat sepanjang 2 m dengan luas 5 cm2 memiliki hambatan 100 Ω. Jika panjang kawat 4 m dan luas 1,25 cm2, maka hambatannya sebesar ...
25 Ω
50 Ω
75 Ω
100 Ω
125 Ω
Perhatikan gambar diatas!
Arus listrik yang mengalir pada hambatan R2 adalah ….
0,3 A
0,75 A
0,8 A
0,97 A
1,3 A
Pada rangkaian listrik sederhana seperti pada gambar!
Besar kuat arus I1 adalah...
0,25 A
0,50 A
0,75 A
1,00 A
1,25 A
Empat buah resistor masing-masing R1 = 3 Ω, R2 = 6 Ω, dan R3 = R4 = 12 Ω Dirangkai paralel. Besar hambatan penggantinya adalah ....
33 Ω
57 Ω
19 Ω
20 Ω
27 Ω
Pada suatu rangkaian listrik yang dialiri arus sebesar 6 Ampere terdapat resistansi sebesar 4 Ohm. Dengan menggunakan hukum Ohm, besarnya tegangan pada rangkaian tersebut adalah ...
12 V
24 V
3,6 V
38 V
1,5 V
jika R1 = 20 ohm, R2 = 30 ohm, R3 = 50 ohm,
ε₁= 10 V dan ε₂= 40 V
hitunglah kuat arus yang mengalir pada rangkaian?
0,5 A
1,0 A
1,25 A
1,75 A
2,5 A
Jika diketahui hambatan pada gambar, berturut-turut 2 Ω, 3 Ω, 5 Ω dan 5 Ω. Hambatan total dari rangkaian tersebut adalah...
5 Ω
10 Ω
15 Ω
20 Ω
25 Ω
Sebuah alat bertegangan 220 Volt dialiri arus listrik sebesar 2 Ampere selama 10 menit. Berapakah energi listrik yang diperlukan alat tersebut ...
440 kJ
2200 kJ
20 kJ
4400 kJ
264 kJ
Dari gambar rangkaian listrik berikut, diketahui arus listrik yang melewati I1= 3A, I2 = 1 A dan I4 = 0,5 A, maka tentukan berapa kuat arus yang mengalir pada I3 dan I5 . . .
1,5 A dan 3 A
1,6 A dan 5 A
2,5 A dan 3 A
1,2 A dan 4 A
2,0 A dan 5 A
Perhatikan pernyataan-pernyataan di bawah ini!
(1) luas penampang kawat
(2) jarak titik terhadap kawat
(3) permeabilitas magnet
(4) hambatan dalam kawat
(5) arus yang mengaliri kawat
Yang mempengaruhi besarnya induksi magnet pada suatu kawat lurus yang dialiri listrik adalah ....
1), 2), dan 3)
2), 4), dan 5)
1), 4), dan 5)
2), 3), dan 5)
3), 4) dan 5)
Kawat sejajar berarus sama 2 A terpisah pada jarak 10 cm seperti gambar besar kuat medan magnet di titik P dan arahnya adalah ....
1,5 x 10-5 T keluar bidang
1,5 x 10-5 T masuk bidang
2,5 x 10-5 T keluar bidang
2,5 x 10-5 T masuk bidang
3,5 x 10-5 T masuk bidang
Suatu solenoid panjang 2 meter dengan 800 lilitan dan jari-jari 2 cm. Bila solenoid itu dialiri arus sebesar 0,5 A, besar induksi magnet pada ujung solenoid adalah ...
8π .10–5 Wb.m–2
4π .10–5 Wb.m–2
6π .10–5 Wb.m–2
4π .10–6 Wb.m–2
8π .10–6 Wb.m–2
kawat berebntuk busur lingkaran dengan jari - jari 2 cm dialiri arus sebesar 6 A dengan arah seperti gambar. besar dan arah medan magnet di sekitar kawat tersebut adalah ...
2π x 10-5 Tesla masuk bidang kertas
4π x 10-5 Tesla masuk bidang kertas
2π x 10-5 Tesla keluar bidang kertas
4π x 10-5 Tesla keluar bidang kertas
8π x 10-5 Tesla masuk bidang kertas
Pada gambar kawat berarus listrik berikut, tanda menyatakan induksi magnetic keluar tegak lurus bidang kertas dan tanda menyatakan induksi magnetic masuk tegak lurus bidang kertas, maka gambar yang benar adalah …
Sebuah kawat tembaga sepanjang 10 m, dialiri arus listrik sebesar 5mA. Jika kawat tersebut tegak lurus berada dalam medan magnet sebesar 8 Tesla. Berapakah gaya Lorentz yang ditimbulkan?
0,2 N
0,4 N
0,6 N
0,6 N
0,8 N
Batang AB sepanjang 20 cm digerakkan dalam medan magnet tetap seperti pada gambar. Jika medan magnet sebesar 0,2 T, maka besar dan arah arus pada batang AB adalah ...
0,16 A dengan arah dari B ke A
0,08 A dengan arah dari B ke A
0,08 A dengan arah dari A ke B
0,04 A dengan arah dari B ke A
0,04 A dengan arah dari A ke B

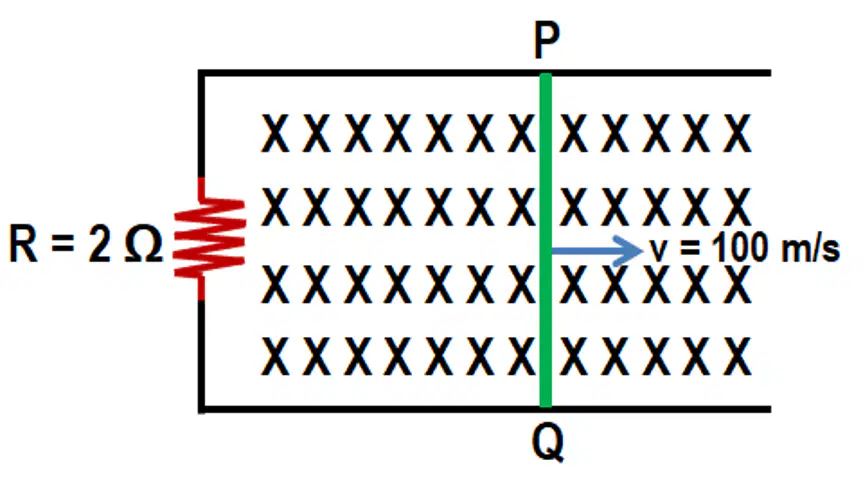

Kawat PQ panjangnya 0,5 m digerakkan dengan kecepatan 100 m/s, jika daya yang dipakai pada hambantan sebesar 2 watt, maka besarnya induksi magnetik adalah ...
0,02 T
0,04 T
0,06 T
0,08 T
0,10 T
Pada suatu rangkaian terjadi pengurangan arus listrik dari 9 A menjadi 6 A selama 0,02 s. jika ggl induksi selama perubahan arus adalah 12 volt, maka besar induktansi diri rangkaian tersebut adalah ...
0,04 H
0,08 H
0,12 H
0,16 H
0,20 H
Dua buah pesawat, masing-masing pesawat A bergerak dengan kecepatan 0,5c dan pesawat B bergerak saling mendekati. Jika menurut pilot pesawat B, pesawat A bergerak mendekatinya dengan kecepatan 0,75c. Maka besar kecepatan B menurut pengamat di bumi adalah …
0,1c
0,2c
0,3c
0,4c
0,5c
