Pemeliharaan Listrik Sepeda Motor (PLSM ) XII BP 1

Total questions: 30

Worksheet time: 44mins

Name
Class
Date
1.

Penyebab motor starter kekurangan tenaga adalah . . .

a)

Baterai lemah

b)

Kabel baterai longgar atau terkelupas

c)

Roda gigi penggerak/yang digerakkan rusak

d)

Semua salah

e)

Semua benar

2.

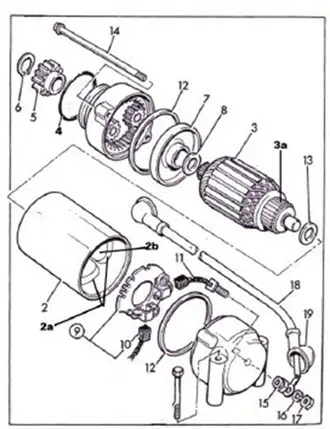

Perhatikan gambar berikut . . .

komponen motor starter no 3 adalah . . .

a)

Kommutator

b)

Brush

c)

Stator

d)

Armatur

e)

Field coil dan pole core

3.

Fungsi sistem starter pada kendaraan adalah . . .

a)

Memutar poros engkol untuk menghidupkan mesin

b)

Untuk menghidupkan kendaraan

c)

Untuk melumasi mesin

d)

Supaya mesin awet

e)

Supaya mesin dapat hidup lebih lama ( long life engine )

4.

Sistem starter pada sepeda motor ada dua, yaitu . . .

a)

Manual dan otomatis

b)

Primer dan sekunder

c)

Otomatis dan primer

d)

Manual dan elektrik

e)

Elektrik dan primer

5.

Sumber arus yang digunakan untuk menggerakkan motor stater berasal dari . . .

a)

Spul pengisian

b)

Spul

c)

Baterai

d)

Spul pengapian

e)

Regulator/rectifier

6.

Pemeriksaan bola lampu bisa secara . . . .

a)

Pengukuran tegangan

b)

Visual

c)

Pengukuran kontiunitas

d)

Pengukuran arus

e)

Visual dan pengukuran kontiunitas

7.

Pada sistem kelistrikan sepeda motor yang termasuk sirkuit instrument adalah . . .

a)

Lampu sein, speedometer, lampu rem, lampu dekat, indicator lampu jauh

b)

Lampu sein, speedometer, rem, lampu jauh

c)

Lampu dekat, posisi gigi, lampu belakang, lampu rem, indicator gigi netral

d)

Lampu dekat, lampu jauh, lampu belakang, lampu indicator temperature

e)

Indicator lampu sein, indicator lampu jauh, dan indicator posisi gigi

8.

Bila lampu rem tidak menyala, komponen terpenting dari sirkuit ini yang perlu diperiksa  atau diganti adalah . . .

a)

Brake light dan brake light switch

b)

Turn signal light dan switch

c)

Ignition key

d)

Battery dan tail light switch

e)

Turn signal switch

9.

Komponen yang menyebabkan lampu tanda belok berkedip adalah . . .

a)

Kondensator

b)

Switch

c)

Flasher

d)

Relay

e)

Transistor

10.

Gambar diatas adalah pembangkit arus pada kendaraan. apakah nama komponen tersebut . . .

a)

Starter Motor

b)

Accu

c)

Alternator

d)

Rotor

e)

Distributor

11.

Apabila saat putaran mesin dinaikkan/digas lampu utama menyala terang, bila putaran mesin rendah lampu utama redup, disebabkan karena...

a)

Sepul rusak

b)

Sekring putus

c)

Kiprok rusak

d)

Kunci Kontak rusak

e)

Semua jawaban benar

12.

Umur lampu yang pendek, menandakan bahwa kekuatan lampu berada jauh dibawah kekuatan sumber arus. Jadi tegangan arus terlalu . . .

a)

Rendah

b)

Tinggi

c)

Lama

d)

Cepat

e)

Lambat

13.

Hubungan massa yang kurang baik, akan menyebabkan terjadinya . . .

a)

Percikan api

b)

Besarnya aliran arus

c)

Ledakan

d)

Lost contact

e)

Kecilnya aliran arus

14.

Salah satu penyebab stop lamp / lampu rem tidak menyala adalah . . .

a)

Kampas rem sudah aus

b)

Handle rem sudah terpasang dengan benar

c)

Socket / switch lampu rem terlalu longgar

d)

Minyak rem habis

e)

Master rem mengalami kerusakan / aus

15.

Salah satu ciri - ciri lampu kepala yang menggunakan sistem kelistrikan AC (Magnet) adalah . . .

a)

Nyala lampu kepala berubah - ubah sesuai dengan kecepatan putaran mesin

b)

Menggunakan lampu halogen untuk lampu dekat dan jauh

c)

Nyala lampu selalu setabil pada tiap rentang putaran mesin

d)

Dapat menyala tanpa mengaktifkan saklar lampu

e)

Menggunakan dua bohlam sekaligus untuk lampu kepala

16.

Yang bukan komponen sistem instrumen adalah . . .

a)

Spidometer

b)

Indikator posisi gigi

c)

Lampu cek engine

d)

Pengukur volume bahan bakar

e)

Lampu kepala

17.

Salah satu penyebab daya kerja baterai kurang bagus (terputus- putus) adalah . . .

a)

Rangkaian kabel sistem pengisian ada yang longgar atau konslet

b)

Terminal baterai kotor

c)

Baterai sudah terlalu lama

d)

Cara pengisian tidak benar

e)

Baterai tersimpan lama ditempat yang dingin

18.

Pergantian busi secara berkala dilakukan dengan tujuan . . . .

a)

Penjualan suku cadang

b)

Mencegah mesin mengalami overheat

c)

Mempertahankan kinerja busi

d)

Mencegah busi susah dilepas dari kepala silinder

e)

Mengurangi kemungkinan busi terlepas didalam kepala silinder

19.

Sumber arus listrik DC pada sistem kelistrikan adalah . . .

a)

Alternator

b)

Batrai

c)

Busi

d)

Coil

e)

CDI

20.

Berikut yang bukan komponen sistem pengapian adalah. . . .

a)

Spark plug / busi

b)

Flasher

c)

Ignition switch

d)

Baterai

e)

Ignition coil

21.

Motor starter adalah komponen utama sistem starter yang berfungsi untuk . . .

a)

Menghantarkan arus listrik dari field coil ke armature coil langsung ke massa melalui brush holder

b)

menyambungkan arus yang besar dari batere ke starter motor

c)

Merubah energi listrik menjadi energi mekanik melalui proses kemagnetan

d)

Tempat untuk mengikatkan pole core

e)

Membangkitkan medan magnet

22.

Pada gambar pemeriksaan terhadap adanya kontinuitas di antara lempengan comutator dan poros armature, jika dalam keadaan baik maka hasil pemeriksaan...

a)

Ada Kontinuitas

b)

Tidak ada kontinuitas

c)

Kontinuitasnya hanya ada pada setengah bagian

d)

Selang seling, Satu lempengan kontinyu, lempengan berikutnya tidak kontinyu

e)

Semua salah

23.

Pada gambar pemeriksaan commutator, periksa terhadap kontinuitas antara lempengan commutator, jika dalam keadaan baik maka hasil pemeriksaan...

a)

Ada Kontinuitas

b)

Tidak ada kontinuitas

c)

Kontinuitasnya hanya ada pada setengah bagian

d)

Selang seling, Satu lempengan kontinyu, lempengan berikutnya tidak kontinyu

e)

Semua salah

24.

Magnetic Switch Stater berfungsi sebagai...

a)

Penghubung arus listrik dari baterai ke fuse ketika tombol stater di tekan

b)

Penghubung arus listrik dari baterai ke motor stater ketika tombol stater di tekan

c)

Penghubung arus listrik dari  baterai ke kunci kontak ketika tombol stater di tekan

d)

Penghubung arus listrik dari kunci kontak ke fuse ketika tombol stater di tekan

e)

Penghubung arus listrik dari  fuse ke motor stater ketika tombol stater di tekan

25.

Apa yang terjadi jika relay starter rusak?

a)

Mesin tetap menyala tetapi lampu mati

b)

Starter tidak berbunyi sama sekali

c)

Mesin langsung mati saat menyala

d)

Mesin tersendat

e)

Starter bekerja terus menerus

26.

Apa yang terjadi jika tombol starter ditekan, tetapi hanya terdengar bunyi klik?

a)

Motor starter bekerja tetapi aki lemah

b)

Relay starter bekerja tetapi aki lemah

c)

Mesin langsung menyala

d)

Tombol starter rusak

e)

Koil pengapian mati

27.

Apa penyebab umum busi tidak menghasilkan percikan api?

a)

Kabel pengapian terlepas

b)

Koil rusak

c)

CDI tidak bekerja

d)

Tegangan dari aki lemah

e)

Semua jawaban benar

28.

Apa tanda-tanda kerusakan pada sistem pengapian sepeda motor Honda?

a)

Mesin sulit dinyalakan

b)

Mesin tersendat saat akselerasi

c)

Busi berwarna hitam pekat

d)

Mesin mati mendadak

e)

Semua jawaban benar

29.

Apa langkah awal yang harus dilakukan jika sistem pengapian tidak berfungsi?

a)

Mengganti koil pengapian

b)

Memeriksa kondisi busi

c)

Mengganti CDI

d)

Menambah oli mesin

e)

Membersihkan karburator

30.

Apa fungsi dari CDI dalam sistem pengapian?

a)

Menyimpan arus listrik sementara

b)

Meningkatkan tegangan dari aki

c)

Mengatur waktu pengapian

d)

Memproduksi percikan api

e)

Menyuplai arus listrik ke motor starter
