WorksheetsKuis 1 Teori Kejuruan Kelas X Ganjil
Total questions: 52
Worksheet time: 26mins
Name
Class
Date
1.
Cari nilai Vab
a)
0,2 V
b)
0 V
c)
4 V
d)
- 4 V
e)
-1 V
2.
Diketaui kuat arus yang melalui R4 adalah 7,2 A, maka nilai tegangan sumber adalah
a)
7,2 V
b)
3,6 V
c)
10,4 V
d)
14,4 V
e)
12 V
3.

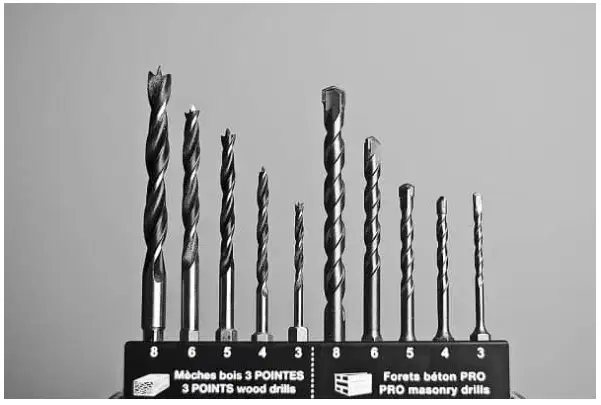

Termasuk jenis mata bor apakah gambar di bawah ini?
a)
Mata bor vershing
b)
Mata bor Geser
c)
Mata bor spiral
d)
Mata bor dowel
e)
Mata bor lancip
4.
Alat keselamatan kerja yang tidak digunakan pada saat menggerinda adalah...
a)
Kacamata
b)
Ear Plug
c)
Masker
d)
Topi
e)
Helm
5.
Pada pekerjaan mekanik elektro, ada beberapa jenis peralatan mesin yang sering digunakan sebagai alat utama proses penyelesaian yaitu :
a)
Tang Kombinasi
b)
Solder Listrik
c)
Obeng
d)
Mesin Bor
e)
Palu
6.
Fungsi tang bulat adalah
a)
Mengambil benda pada tempat yang sempit
b)
Membuat mata itik/mata kabel
c)
Memotong kabel
d)
Memegang saat menyambung kabel
e)
Mengupas isolasi kabel
7.
Berikut ini yang bukan termasuk jenis sambungan kabel listrik adalah
a)
Bell Hangers
b)
Western Union
c)
Simpul Jangkar
d)
Bolak Balik ( Turn Back )
e)
Plaint Joint
8.
Diketahui ada sebuah resistor 4 gelang warna, diantaranya adalah pita kesatu = kuning, pita kedua= ungu, pita ketiga= jingga dan pita keempat= perak, hitunglah nilai resistor !
a)
470000 Ω +- 10%
b)
47000 Ω +- 5%
c)
47000 Ω +- 10%
d)
470000 Ω +-5%
e)
4700 Ω+-10%
9.
Rangkaian campuran dengan arus total sebesar 1,5 A, hambatan total secara berturut-turut sebesar 30 Ω, 12 Ω dan 6 Ω. Hitung tegangan sumber (Vs) pada rangkaian campuran dibawah ini
a)
15 V
b)
34 V
c)
51 V
d)
70 V
e)
43 V
10.
Rangkaian campuran dengan tegangan sumber (Vs) sebesar 25 V, hambatan total secara berturut-turut sebesar 38 Ω, 20 Ω dan 30 Ω. Hitung arus total pada rangkaian campuran dibawah ini.
a)
0,1 A
b)
0,5 A
c)
1 A
d)
1,5 A
e)
2 A
11.
Sebuah rangkaian listrik, memiliki resistor dengan nilai besarnya R1 = 15 Ohm, R2 = 30 Ohm, dan R3 = 5 Ohm. Jika tegangan totalnya 20 Volt. Berapakah nilai hambatan total pada rangkaian paralel di bawah ini
a)
50 Ω
b)
9 Ω
c)
3,33 Ω
d)
33,3 Ω
e)
30 Ω
12.
Diketahui ada sebuah resistor 4 gelang warna, diantaranya adalah pita kesatu = merah, pita kedua= ungu, pita ketiga= kuning dan pita keempat= perak, hitunglah nilai resistor !
a)
27000 Ω +- 5%
b)
27000 Ω +- 10%
c)
270000 Ω +- 5%
d)
270000 Ω +- 10%
e)
2700 Ω +- 10%
13.
Tentukan hambatan pengganti antara titik a hingga c untuk rangkaian di bawah ini, dengan R1 = 2Ω, R2 = 4Ω, R3 = 2 Ω, R4 = 2 Ω, dan R5 = 8 Ω
a)
0,64 Ω
b)
64 Ω
c)
46 Ω
d)
4,6 Ω
e)
6,4 Ω
14.
Hitunglah total resistor di bawah ini!
a)
0,2782 Ω
b)
2,782 Ω
c)
27,82 Ω
d)
2,827 Ω
e)
2,287 Ω
15.
Berikut yang bukan termasuk ke dalam alat ukur adalah
a)
AVO meter
b)
Ampere meter
c)
Meteran
d)
Tang Kombinasi
e)
Voltmeter
16.
Perhatikan rangkaian listrik di samping ini! Jika R1 = R2 = 10 Ω dan R3 = R4 = 8 Ω.
a)
24 Ω
b)
42 Ω
c)
2,4 Ω
d)
4,2 Ω
e)
0,24 Ω
17.
Gelang ke-1 : Coklat, Gelang ke-2 : Biru, Gelang ke-3 : Ungu, Gelang ke-4 : Perak, berapa harga resistor tersebut?
a)
160000000 Ω +- 10%
b)
160000000 Ω +- 5%
c)
16000000 Ω +- 10%
d)
16000000 Ω +- 5%
e)
1600000 Ω +- 10%
18.
Diketahui ada sebuah resistor 4 gelang warna, diantaranya adalah pita kesatu = hijau, pita kedua= ungu, pita ketiga= hitam dan pita keempat= emas, hitunglah nilai resistor !
a)
57 Ω +- 5%
b)
57 Ω +- 10%
c)
570 Ω +- 5%
d)
570 Ω +- 10%
e)
57 Ω
19.
Berikut pernyataan yang benar tentang Iimbah 6. Tahap awal dan pengolahan Iimbah dikenal adalah ...
a)
Hasil buangan dari kegiatan hewan dan tidak menyebabkan keseimbangan Iingkungan berubah
b)
Suatu benda yang tidak mengandung berbagai bahan yang membahayakan kehidupan manusia atau hewan
c)
Hasil buangan dari kegiatan manusia atau dari alam yang menyebabkan keseimbangan Iingkungan terganggu.
d)
Hasil buangan dari kegiatan industri yang tidak mengganggu Iingkungan
e)
Suatu zat yang menyebabkan pencemaran udara dan tanah
20.
Pernyataan yang benar tentang limbah B3 adalah . . .
a)
Limbah hasil kegiatan manusia yang mengandung bahan kimia tetapi menyuburkan tanaman.
b)
Limbah hasil dari kegiatan manusia yang mengandung bahan kimia dan zat beracun yang berbahaya bagi makhluk hidup.
c)
Limbah dari kegiatan manusia yang mengandung bahan kimia dan dapat dimanfaatkan bagi makhluk hidup.
d)
Limbah yang berasal dari makhluk hidup
e)
Limbah yang tidak berbahaya dan beracun.
21.
Upaya yang dilakukan untuk mencegah terjadinya kecelakaan kerja agar proses kerja menjadi kondusif, aman, dan nyaman merupakan pengertian dari ....
a)
Penyelamatan diri
b)
Kesehatan, Keselamatan, dan Keamanan Kerja
c)
Keselamatan diri dan Kerja
d)
Pencegahan Musibah
e)
Pengamanan kerja
22.
Berikut ini yang bukan merupakan tipe Alat Pemadam Api Ringan (APAR) adalah . ...
a)
Tipe A
b)
Tipe B
c)
Tipe C
d)
Tipe D
e)
Tipe E
23.
Alat yang digunakan untuk menjepit benda kerja adalah ....
a)
Penitik
b)
Jangka sorong
c)
Mikrometer
d)
Ragum
e)
Obeng
24.
Jenis Tang yang digunakan untuk memegang benda kerja, memotong dan memuntir kawat adalah ..
a)
Tang Kombinasi
b)
Tang Pemotong
c)
Tang Pembulat
d)
Tang Pemegang
e)
Tang Kakaktua
25.
Sejenis peralatan listrik yang berfungsi untuk mengetahui apakah dalam instalasi listrik terdapat arus listrik atau tidak adalah …..
a)
Tang
b)
Solder
c)
Jara
d)
Obeng
e)
Tespen
26.
Untuk mengukur diameter dalam sebuah pipa paralon PVC dengan presisi maka dapat dilakukan menggunakan....
a)
Mikrometer
b)
Jangka Sorong
c)
Ragum
d)
Penggaris
e)
Penggaris siku
27.
Peralatan yang digunakan untuk menghaluskan benda kerja kayu adalah ....
a)
Alat Gores
b)
Gergaji Halus Jepang
c)
Kikir
d)
Gurdi
e)
Pahat
28.
Untuk membetulkan posisi benda kerja supaya pas pada posisinya dan supaya tidak terjadi cacat pada benda kerja yang dibenarkan posisinya maka dapat menggunakan....
a)
Palu Plastik
b)
Palu Pen
c)
Palu Konde
d)
Palu Besi
e)
Palu Gada
29.
Gambar dibawah ini merupakan jenis sambungan ....
a)
Ekor Babi ( Pig Tail )
b)
Bell Hangers
c)
Western Union
d)
Bolak Balik ( Turn Back )
e)
Plaint Joint
30.
Gambar diatas merupakan rambu-rambu....
a)
Perintah atau Larangan
b)
Informasi
c)
Rambu-rambu waspada
d)
Rambu-rambu lalu lintas
e)
Simbol Satlantas
31.
Berikut ini adalah alat-alat pengaman yang harus digunakan oleh pekerja listrik kecuali ...
a)
Sepatu Keselamatan
b)
Helm
c)
Kaca mata
d)
Sarung tangan
e)
Ikat Pinggang
32.
Di bawah ini merupakan temperatur yang baik di tempat kerja, kecuali...
a)
22° C
b)
24° C
c)
26° C
d)
28° C
e)
30° C
33.
Jika Daya Listrik di rumah adalah 2200 W , maka berapa Ampere MCB yang harus digunakan ?
a)
2
b)
4
c)
6
d)
9
e)
10
34.
Yang dimaksud dengan alat pengukur dan pembatas adalah….
a)
Amperemeter dan MCB
b)
Voltmeter dan sekring
c)
KwH meter dan MCB
d)
KwH dan Sekring
e)
Sekring dan MCB
35.
Standarisasi instalasi pada ruangan khusus harus memiliki beberapa persyaratan agar terhindar dari bahaya listrik, berikut adalah instalasi ruangan khusus. Kecuali….
a)
Instalasi pada ruangan lembab
b)
Ruang dengan kadar gas tinggi
c)
Ruangan berdebu
d)
Ruangan dengan intensitas curah hujan rendah
e)
Ruangan dengan intensitas curah hujan tinggi
36.
Apa fungsi dari grounding pada instalasi rumah ?
a)
Sebagai proteksi peralatan elektronik saat terjadi kebocoran tegangan dan listrik dialirkan ke tanah
b)
Memutuskan jaringan listrik atau untuk menghubungkannya
c)
Pemutus ketika terjadi kontak antara arus positif,negative dan grounding pada instalasi listrik
d)
Pemutus aliran listrik saat terjadi hubungan arus pendek
e)
Pemutus ketika terjadi hubungan arus pendek
37.
Pelanggan listrik PLN dengan kapasitas daya 900VA, besar pembatas arusnya, yaitu...
a)
2A
b)
4A
c)
10 A
d)
12 A
e)
6 A
38.
Perhatikan pernyataan berikut: 1. Sebagai pengontrol, 2. Sebagai penghambat, 3. Sebagai pembagi, 4. Sebagai pembangkit.... Berdasarkan pernyataan tersebut, yang merupakan fungsi dari PHB adalah
a)
1 dan 2
b)
1 dan 3
c)
1 dan 4
d)
2 dan 3
e)
2 dan 4
39.
Perhatikan daftar logam berikut: 1. Perak, 2. Tembaga, 3. Emas, 4. Alumunium...... Berdasarkan daftar di atas, hantaran paling bagus dimulai dari nomor?
a)
1,2,3,4
b)
1,2,4,3
c)
4,3,2,1
d)
4,3,1,2
e)
2,3,4,1
40.
Alat pembatas arus pada instalasi listrik tegangan rendah dengan arus beban sampai dengan 100A, yaitu....
a)
MCCB
b)
MCB
c)
Sekring
d)
NHF USE
e)
ELCB
41.
Warna apa yang biasanya untuk menandai suatu kabel yang bersifat netral….
a)
Hitam
b)
Merah
c)
Biru
d)
Kuning
e)
Coklat
42.
Manakah yang termaksud kedalam jenis kabel pada instalasi listrik ?
a)
NYW
b)
NYZ
c)
NYY
d)
NBA
e)
NY
43.
Urutan pemasangan instalasi listrik adalah....
a)
KWHmeter - MCB- Box sekring - peralatan listrik
b)
MCB - KWHmeter - Box sekring - peralatan listrik
c)
Box sekring – MCB – KWHmeter - peralatan listrik
d)
MCB - peralatan listrik –KWHmeter - Box sekring
e)
KwH meter - peralatan listrik - Box sekring - MCB
44.
Pada saat kita akan memasang instalasi listrik langkah awal yang harus kita siapkan adalah...
a)
mempersiapkan material dan alat-alat tangan secukupnya
b)
mempersiapkan gambar denah instalasi
c)
mempersiapkan tangga kerja dan alat tangan lain yang sesuai
d)
mempersiapkan kacamata dan sarung tangan
e)
mempersiapkan kebutuhan pekerja
45.
PUIL yang digunakan saat ini adalah ?
a)
PUIL 1987
b)
PUIL 2016 (Update untuk persyaratan MEA)
c)
PUIL 2011
d)
PUIL 2000
e)
PUIL 1977
46.
Gambar diatas merupakan gambar skala penunjukan pada alat ukur multimeter. Berdasarkan gambar tersebut diatas, Jika saklar pemilih berada pada posisi 2,5. Berapakah nilai tegangan DC yang terukur....
a)
1,15 V
b)
2,2 V
c)
4,45 V
d)
5,5 V
e)
6 V
47.
Fungsi garis ukur adalah
a)
Untuk memperlihatkan bagianyang dipotong dari benda kerja
b)
Untuk mengetahui tinggidari benda kerja
c)
Untuk memberi keterangan ukuran dari gambar
d)
Untuk mengertahui panjang dari benda kerja
e)
Untuk mengetahui luas dari benda kerja
48.
Letak atau posisi kepala gambar adalah
a)
Sudut kiri bawah
b)
Sudut kanan bawah
c)
Sudut tengah bawah
d)
Sudut kiri atas
e)
Sudut kanan atas
49.
Gambar harus mempunyai sifat estetik artinya...
a)
Gambar mudah dipahami
b)
Gambar harus standart
c)
Gambar harus seragam
d)
Gambar harus ringkas
e)
Gambar harus simetris sehingga memberikan kenyamanan yang membaca/melihatnya
50.
Instalasi penerangan merupakan rangkaian beberapa komponen listrik dari sumber ke beban. Apabila sebuah lampu mendapatkan 2 inputan yaitu fasa dan netral, maka yang terjadi adalah lampu akan?
a)
Tetap mati
b)
Menyala sebentar
c)
Trip
d)
Menyala
e)
Terjadi short circuit
51.
Penyebab terjadinya beban lebih pada sistem kerja motor listrik bisa disebabkan salah satunya adalah beban mekanik yang terlalu besar maka dari itu pemasangan rangkaian motor listrik harus dilengkapi dengan sistem proteksi dari arus beban lebih. Alat yang digunakan untuk proteksi arus beban listrik pada motor adalah
a)
Timer Delay Relay
b)
Thermal Overload Relay
c)
MCB
d)
MCCB
e)
Kontaktor
52.
Perhatikan gambar rangkaian di bawah ini! Pada gambar di bawah adalah menjalankan motor listrik secara...
a)
Reverse forward
b)
Star Delta
c)
Berurutan otomatis
d)
Bergantian
e)
Direct On Line
