WorksheetsUJIAN HYD XI TAB SMS GANJIL 2024/2025
Total questions: 45
Worksheet time: 26mins
Hydrodinamic adalah ilmu yang mempelajari pergerakan fluida yang diaplikasikan pada, kecuali ....
Kincir Air
Turbin
Torque Converter
Actuator hydraulic
Keuntungan menggunakan fluida adalah........kecuali
serba guna
Meneruskan tekanan ke segala arah
Tidak bisa dimampatkan (incompressible)
Mengikuti bentuk dari wadahnya
Mengapa tidak menggunakan media air pada sistem hydraulik
mudah membeku
mendidih saat 100 derajat
menyebabkan karatan
tidak melumasi

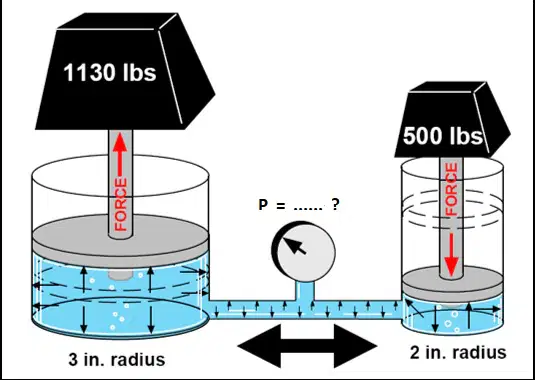

Perhatikan pada gambar rangkaian hidraulik ini.......Tentukan nilai P !
40 kg
40 Psi
40 km
40 kg/cm
Pilih jawaban yang benar
F = P x A
P = F : A
A = F x P
P = A x F
Perhatikan pada gambar .....Tentukan nilai F1.... ?
50 lb/in
250 lb
50 in
50 lb
Fungsi pompa hidrolik adalah....
Menghasilkan tekanan dan gaya
Mentransfer energi mekanik menjadi energi hidrolik
Mentransfer energi hidrolik menjadi energi mekanik
Mentransfer energi kinetik menjadi energi listrik
Karekteristik positif displacement pompa antara lain...... kecuali
Internal leakage kecil
Perubahan temperatur berpengaruh kecil terhadap kapasitasnya
Perubahan tekanan berpengaruh kecil terhadap kapasitasnya.
Internal leakage besar
Karakteristik pompa hidrolik jenis non positif displacement antara lain...... kecuali.
Perubahan temperatur mempunyai pengaruh yang besar terhadap kapasitasnya
Perubahan tekanan mempunyai pengaruh yang besar terhadap kapasitasnya
Internal leakage kecil
Internal leakage besar
Yang tergolong pompa hidrolik jenis positif displaceme adalah .....
Gear pump, centrifugal pump, Vane pump, dan piston pump
Internal Gear pump, Vane pump, piston pump dan external gear pump dan Variable axial in line piston pump
Internal Gear pump, Vane pump, piston pump dan external gear pump, propoller pump
Internal Gear pump, Vane pump, axial piston pump dan external gear pump dan water pump
Pompa jenis piston yang tergolong radial piston pump adalah .......
Fixed displacement pump dan Full displacement pump
Fixed displacement pump dan Combination displacement pump
Full displacement pump dan Variable displacement pump
Radial piston pump rotating cam dan Radial piston pump rotating piston
Output flow yang dihasilkan oleh hydrolic external gear pump ditentukan oleh .......
Kecepatan putaran pump dan lebar gear
Kedalaman gear dan lebar gear
Kedalaman gear dan kecepatan putaran
ecepatan putaran pump dan temperatur zat cair
Langkah piston pada Axial piston pump jenis fixed dan variable displacement sangat ditentukan oleh ........
Dapat diguanakan pada kecepatan tinggi (high speed) dan mempunyai tekanan tinggi (high pressure)
Konstruksi piston pump lebih rumit
Relatif lebih mahal dibandingkan pompa hidrolik lainnya.
Salah semua
Kebocoran oli dari tempat bertekanan tinggi ke tempat bertekanan rendah melalui gap atau clearance yang terdapat pada pompa disebut ,......
Internal oil leakage
Top Clearance
Side Clearance
Internal oil clearance
Sumber kebocoran oli internal leakage pada type External gear pump, antara ujung gigi dengan rumahnya, disebut
In Clearance
Side clearance.
Bottom clearance
Top clearance.
Sumber kebocoran oli internal leakage pada type External gear pump antara sisi gigi dengan sisi plat, disebut .......
Top Clearance
Bottom clearance
Side Clearance
In Clearance
Konstruksi piston pump yang dibuat menyudut dan sudutnya tetap disebut ......
Balance Vane Pump
In line axis axial piston pump
Radial piston pum
Bent axis axial piston pump

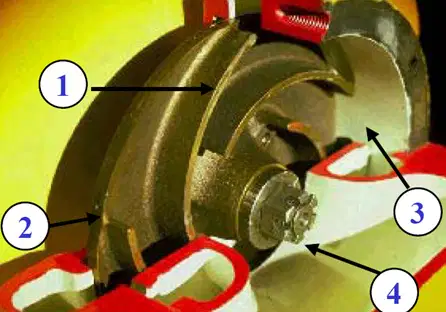

Sebutkan nama jenis pump hidrolik ini ....
balanced vane pump
Radial piston pump
unbalanced vane pump.
Bent axis axial piston pump

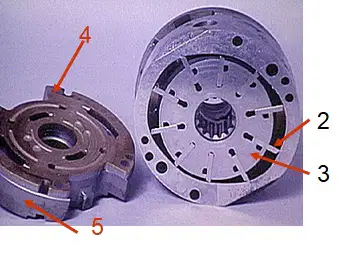

Sebutkan nama jenis pump hidrolik ini ....
balanced vane pump
Radial piston pump
unbalanced vane pump.
Bent axis axial piston pump
Perhatikan gambar ! Sebutkan nama jenis pompa ini
Variable piston pump
Fixed piston pump
Fixed displacement
Normal displacement

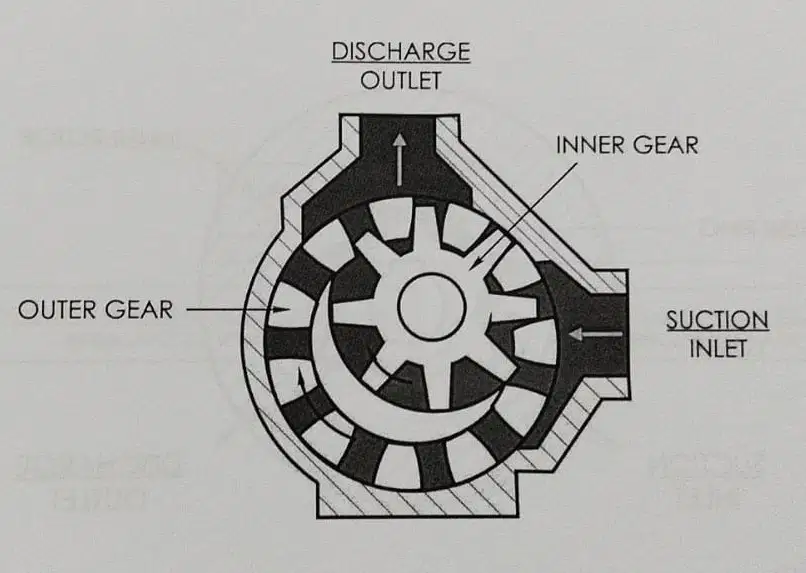

Pompa jenis apa ini
External gear pump
Internal gear pump
piston pump
hydraulic pump

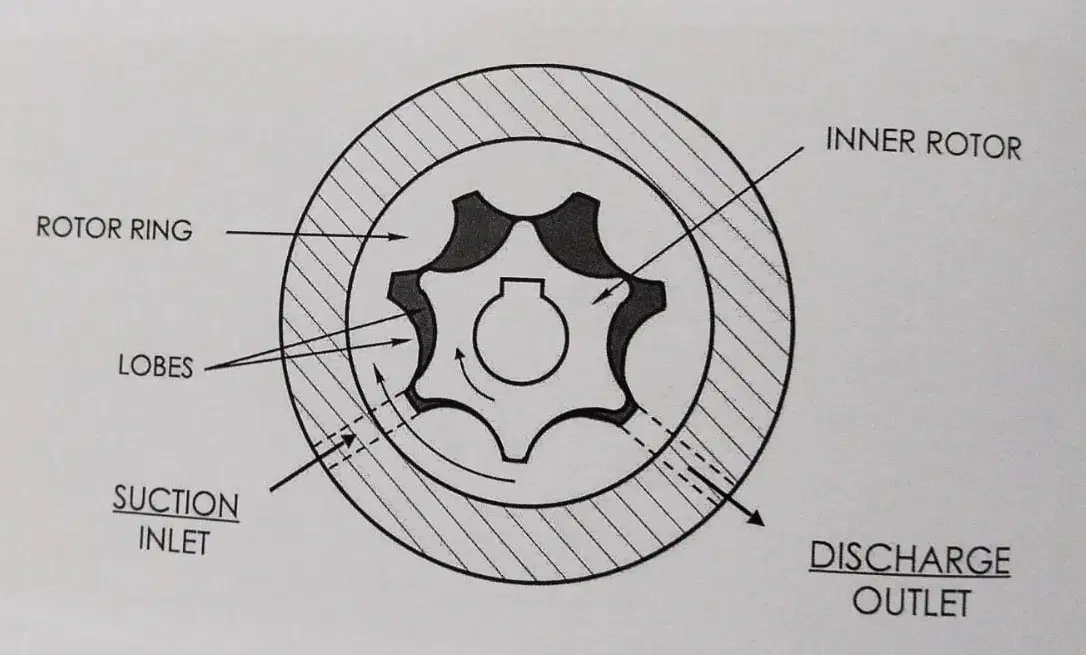

Ini termasuk jenis pompa
gear pump
External gear pump
Internal gear pump
Trochoidal

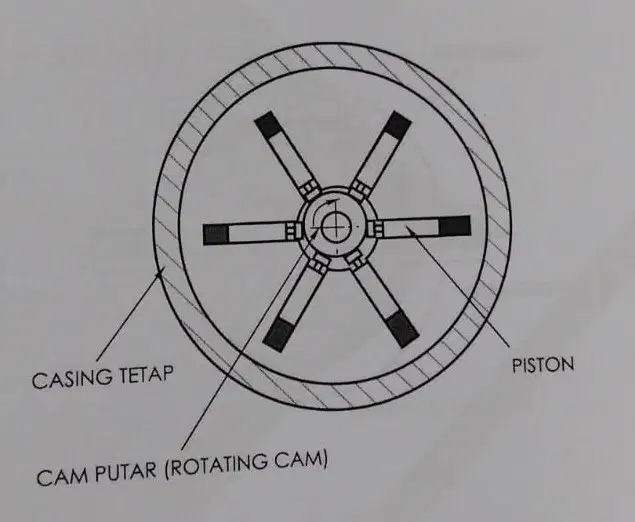

Perhatikan gambar ! ini termasuk Piston pump jenis ....
Rotating Cam
Rotating Cylinder
Balance Vane Pump
Piston Pump cam Variable

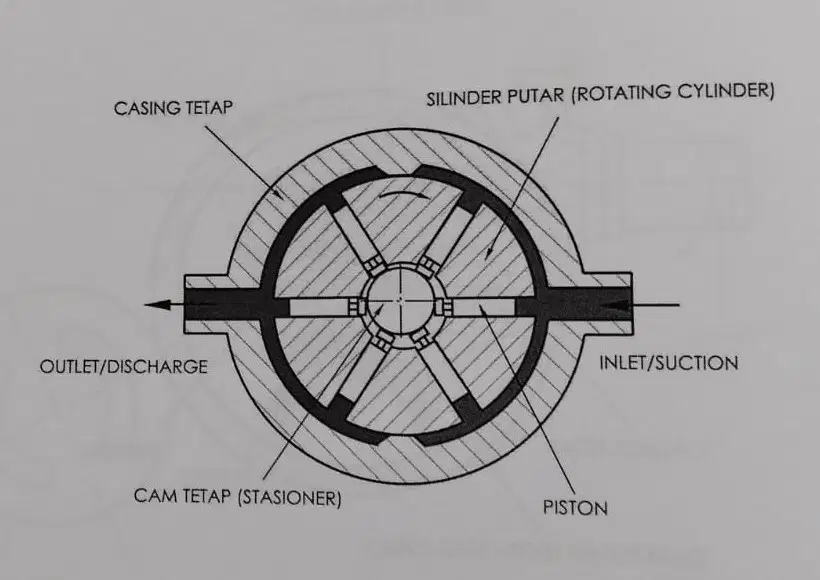

Perhatikan gambar ! Pompa ini tergolong jenis .....
Piston pump
Rotating Cylinder
Rotating Cam
Rotating Piston
Konstruksi piston pump yang dibuat menyudut dan sudutnya tetap disebut .......
Balance Vane Pump
In line axis axial piston pump
Radial piston pump
Bent axis axial piston pump

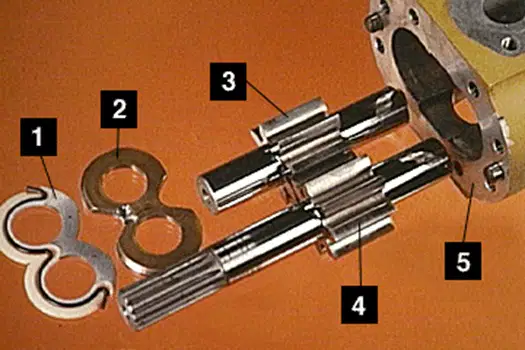

Pada gambar diperlihatkan komponen external gear pump. Komponen pada no 2 adalah ........
Side Plte
Drive gear
Driven gear
Gear Case
Internal leakage antara gigi yang satu dengan gigi lainnya disebut…
Top clearance
Side Clearance
Backlash
Bottom clearance
Pada gambar menunjukkan jenis.....
Centrifugal pump
gear pump
piston pump
Vane pump
Pada gambar ini, memperlihatkan .......
Close Center Hydraulic System
Open Center Hydraulic System
Tandem Center
Float Center
Rangkaian hydraulic pada gambar ini disebut....
Open center system
Tandem Center system
Close Center system
Regen Centersystem
Berdasarkan fungsinya, hydraulic control valve terbagi menjadi .........
Pressure control valve, Flower control valve dan Directional control valve
Pressure control valve, Flow control valve dan force control valve
Pressure control valve, Flow control valve dan Directional control valve
Oil control valve, Flow control valve dan Directional control valve
Untuk mengontrol arah dari gerakan silinder hidrolik atau motor hidrolik dengan merubah arah aliran oli atau memutuskan aliran oli adalah .......
Directional Control Valve
Flow Control Valve
Pressure Control Valve
Control Valve
Simbol Directional control valve pada gambar diatas adalah .....
Three Position Four way Float center pilot control
Three Position Four way Float center manual control
Three Position Four way Open center pilot control
Three Position Four way Close center pilot contro
Simbol Paralel flow Directional Control Valve pada gambar diatas adalah .....
Simbol Directional Control Valve pada gambar diatas adalah ....
Three Position, Six way, Close Center, Manual Control
Three Position, Six way, Close Center, Selenoid Control
Three Position, Six way, Tandem Center, Selenoid Control
Three Position, Six way, Open center, Manual Control
Gambar dan symbol Directional Control Valve diatas adalah….
4/3
3/4
4/4
3/3
Gambar Valve Port Directional Control Valve diatas adalah….
Three way
Two way
four way
six way
Gambar Valve Port Directional Control Valve diatas adalah….
Six way
Four way
Three way
One way
Keuntungan DCV open center, kecuali…..
Sangat sedikit kejutan
Memunkinkan adanya gaya yang berlawanan pada actuator
Mengurangi penumpukan panas
Memperpendek umum pompa hidraulik
Gambar Actuator Directional Control Valve dibawah adalah….
6/3
3/6
3/4
1/4
Valve yang berfungsi hanya mengalirkan satu arah saja dan tidak bisa mengalir dengan arah yang berlawanan
(a)
Valve yang berfungsi sebagai savety pada seluruh rangkaian system hydraulic pada unit alat berat adalah (a)
Simbol DCV pada gambar adalah
(a)
(a)
Simbol komponen pada gambar adalah
(a)
