WorksheetsKuis Teori Kejuruan Kelas XII part 2
Total questions: 62
Worksheet time: 31mins
Name
Class
Date
1.
Sebuah alat semikonduktor yang terdiri dari sebuah wilayah-besar dioda pertemuan p-n, di mana dengan adanya cahaya matahari dapat menciptakan energi listrik yang berguna, alat tersebut adalah
a)
Aki
b)
Kincir Angin
c)
Sel surya
d)
Boiler
e)
Inverter
2.
Material yang tersusun dalam sel surya adalah
a)
Efek fotovoltaik
b)
Silikon kristal
c)
LED
d)
Bahan kimia
e)
Aki
3.
Aplikasi pertama kali apa penggunaan sel surya di dunia?
a)
Aplikasi luar angkasa
b)
Aplikasi air panas
c)
Aplikasi rumah tangga
d)
Aplikasi pembangkit
e)
Aplikasi penelitian
4.
Setelah menjalan semua syarat untuk generator paralel, langkah selanjutnya agar generator paralel tersebut sudah bisa digunakan adalah
a)
Melakukan pengetesan pengoperasian
b)
Menggunakan tespen
c)
Menggunakan sinkronoskop lampu
d)
Menggunakan alat ukur
e)
Menyambungkan generator tersebut dengan beban
5.
Gambar di bawah ini adalah Skema sinkronoskop lampu
a)
Hubungan antar fasa
b)
Hubungan lampu gelap
c)
Hubungan lampu terang
d)
Hubungan lampu terang-gelap
e)
Hubungan antar tegangan
6.
Gambar di bawah ini adalah Skema sinkronoskop lampu
a)
Hubungan antar fasa
b)
Hubungan lampu terang
c)
Hubungan lampu terang-gelap
d)
Hubungan lampu gelap
e)
Hubungan antar tegangan
7.
Apa akibat jika persyaratan paralel antar generator tidak terpenuhi , maka
a)
Generator akan tidak berputar
b)
Generator akan berputar semua
c)
Salah satu generator akan menjadi beban
d)
Generator akan rusak
e)
Salah satu generator akan rusak
8.
Tujuan dengan memparalelkan generator adalah
a)
Agar tegangannya sama besarnya
b)
Agar daya yang dihasilkan sedikit
c)
Agar menghemat biaya
d)
Agar generator cepat diganti yang baru
e)
Agar fasa yang dihasilkan menjadi 3 fasa
9.
Yang diperhatikan jika menggunakan metode sinkronoskop lampu pada generator paralel adalah
a)
Kabelnya harus berpenampang besar
b)
Generator tidak rusak
c)
Lampu indikatornya harus sanggup menahan dua kali tegangan antar fasa
d)
Lampu indikatornya harus AC
e)
Lampu indikatornya tidak rusak
10.
Syarat dapat memparalel generator adalah
a)
Kedua fasa generator berbeda
b)
Kedua fasa generator sama
c)
Kedua tegangan generator berbeda
d)
Generator dalam keadaan rusak
e)
Frekuensinya berbeda
11.
Akibat jika terdapat generator berbeda tegangan, fasa, atau frekuensi pada saat generator tersebut diparalel adalah
a)
Generator akan mati
b)
Generator akan rusak
c)
Salah satu generatornya akan rusak
d)
Salah satu generatornya akan menjadi beban
e)
Salah satu generatornya saja yang menyala
12.
Bagian yang berputar pada motor listrik adalah
a)
Stator
b)
Rotor
c)
Motor
d)
Air Gap
e)
Brush
13.
Termasuk bagian apa gambar di bawah ini pada motor listrik?
a)
Motor
b)
Rotor
c)
Brush
d)
Stator
e)
Air Gap
14.
Dinamakan apakah komponen motor listrik yang berfungsi sebagai sikat tembaga yang menghubungkan sebuah sumber arus listrik dengan sebuah rotor koil?
a)
Motor
b)
Rotor
c)
Brush
d)
Stator
e)
Air Gap
15.
Fungsi pulley pada motor listrik adalah
a)
Sikat tembaga yang menghubungkan sebuah sumber arus listrik dengan sebuah rotor koil
b)
Mentransfer putaran motor untuk bisa menuju komponen lain
c)
Melindungi komponen-komponen pada motor
d)
Bantalan yang terdapat di antara permukaan poros dengan sebuah motor housing
e)
Sebuah poros utama yang merupakan komponen logam yang terlihat memanjang sebagai sebuah tempat untuk menempelnya beberapa komponen
16.

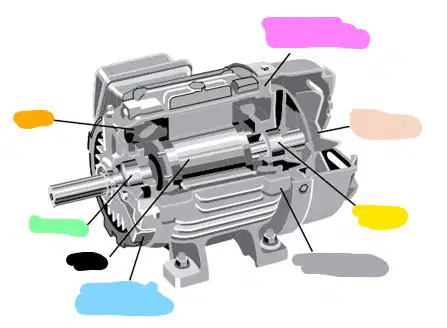

Bagian yang terdapat warna cream adalah
a)
Stator
b)
End Bracket (bearing housing)
c)
Cooling fan
d)
Bearing
e)
Rotor
17.
Apa yang dimaksud dengan motor listrik?
a)
Alat untuk mengubah energi listrik menjadi energi mekanik
b)
Alat untuk mengubah energi mekanik menjadi energi mekanik
c)
Alat untuk mengubah energi mekanik menjadi energi listrik
d)
Alat untuk mengubah energi listrik menjadi energi listrik
e)
Alat yang tidak mengubah apapun
18.
Bagaimana prinsip kerja dari motor listrik?
a)
Adanya kutub-kutub dari magnet senama yang akan tolak menolak dan kutub-kutub yang tidak senama akan tarik menarik
b)
Adanya kutub-kutub dari magnet senama yang akan tarik menarik dan kutub-kutub yang tidak senama akan tarik menarik
c)
Adanya kutub-kutub dari magnet senama yang akan tolak menolak dan kutub-kutub yang tidak senama akan tolak menolak
d)
Adanya kutub-kutub dari magnet senama yang akan tarik menarik dan kutub-kutub yang tidak senama akan tolak menolak
e)
Karena adanya aliran listrik yang menggerakkan motor
19.
Sebuah motor listrik 3 fasa dioperasikan pada frekuensi 50 Hz dan memiliki 2 pasang kutub, maka Rpm pada motor listrik tersebut adalah
a)
1000 Rpm
b)
1500 Rpm
c)
2000 Rpm
d)
2500 Rpm
e)
3000 Rpm
20.
Sebuah motor listrik memiliki daya sebesari 150 HP, dengan kecepatan putaran sebesar 1500 RPM, maka torsi yang mampu dihasilkan motor adalah
a)
5252 Nm
b)
1500 Nm
c)
525,5 Nm
d)
52,52 Nm
e)
150,0 Nm
21.
Dengan daya input motor 5 KW dan daya output 4,5 KW. Hitung efisiensi daya pada motor tersebut!
a)
90 %
b)
100%
c)
95%
d)
111,11%
e)
10%
22.
Bagaiaman hubungan antara kecepatan (Rpm) dan Torsi pada Motor listrik?
a)
Berbanding terbalik
b)
Berbanding lurus
c)
Kelipatan 3
d)
Berbalik terbalik dan lurus
e)
Tidak ada hubungannya
23.
Berapakah HP pada motor jika diketahui daya motor sebesar 5000 Watt?
a)
525 HP
b)
149,2 HP
c)
0,15 HP
d)
10 HP
e)
6,7 HP
24.
Motor arus searah 15 hp mempunyai rugi – rugi total sebesar 1.310 watt waktu bekerja dengan beban penuh. Hitung efisiensinya.
a)
90 %
b)
89,5 %
c)
89 %
d)
88,5 %
e)
88 %
25.
Berdasarkan grafik di bawah ini, berapa besarnya efisiensi pada High Efiesiency Motor jika Motor Rating (kW)nya bernilai maksimal (200 kW)?
a)
74 %
b)
78 %
c)
81 %
d)
91 %
e)
92 %
26.
Berdasarkan pada name plate di bawah ini, termasuk ke dalam apa motor di bawah ini?
a)
Motor sinkron
b)
Motor DC
c)
Motor AC/DC
d)
Motor 1 Fasa
e)
Motor 3 Fasa
27.
Berdasarkan pada name plate di bawah ini, cos Phi untuk motor ini adalah
a)
2860 - 2890
b)
220 - 240
c)
0.85 - 0.79
d)
380 - 450
e)
50
28.
Berdasarkan tabel di bawah ini, Jika sebuah motor memiliki HP sebesar 75, maka berapa nilai untuk 4 kutub?
a)
2,9 dan 180
b)
5,8 dan 90
c)
6,6 dan 79
d)
6,8 dan 72
e)
5,2 dan 110
29.
Berdasarkan pada name pkate motor di bawah ini, nomor 7 dan 3 secara berturut-turut adalah
a)
Fasa dan efisiensi
b)
Efisiensi dan cos phi
c)
Efisiensi dan tipe motor
d)
Tipe motor dan Arus maksimal
e)
Daya dan fasa
30.
Apa yang dimaksud dengan Insulation Class pada name plate motor listrik?
a)
pengelompokan atau pembagian kelas untuk ketahanan kawat gulungan suatu elektro motor pada temperatur tertentu
b)
pengelompokan atau pembagian kelas untuk jenis motor untuk tipe-tipe tertentu
c)
pengelompokan atau pembagian kelas untuk ketahanan chasing motor
d)
pengelompokan atau pembagian kelas untuk ketahanan motor pada temperatur tertentu
e)
pengelompokan atau pembagian kelas untuk motor pada temperatur tertentu
31.
Berikut ini adalah Insulation Class standar NEMA, kecuali
a)
Insulation Class A
b)
Insulation Class B
c)
Insulation Class C
d)
Insulation Class F
e)
Insulation Class H
32.
Berapa temperatur maksimal untuk Insulation Tipe A?
a)
130 Derajat Fahrenheit
b)
105 Derajat Celcius
c)
130 derajat Celcius
d)
105 Derajat Fahrenheit
e)
155 Derajat Celcius
33.
Standar apa yang digunakan untuk motor listrik?
a)
PUIL
b)
ISO
c)
NEMA
d)
SMK3
e)
OHSAS
34.
Berdasarkan ladder diagram di bawah ini, berapa jumlah inputannya?
a)
1
b)
2
c)
3
d)
4
e)
5
35.
Berdasarkan ladder diagram di bawah ini, bagaimana cara membacanya?
a)
Lampu akan menyala terus
b)
Lampu akan mati
c)
Lampu akan menyala jika TIM 000 berjalan
d)
Lampu akan menyala jika TIM 001 berjalan
e)
Lampu akan mati jika TIM 000 berjalan
36.
Berdasarkan gambar ladder diagram di bawah ini, bagaimana cara membaca program tersebut? (program untuk memutarkan motor)
a)
Motor akan menyala
b)
Motor akan mati
c)
Motor akan berputar forward
d)
Motor akan berputar reverse
e)
Motor akan berputar forward reverse
37.
Diketahui ada sebuah resistor 4 gelang warna, diantaranya adalah pita kesatu = hijau, pita kedua= ungu, pita ketiga= hitam dan pita keempat= emas, hitunglah nilai resistor !
a)
57 Ω +- 5%
b)
57 Ω +- 10%
c)
570 Ω +- 5%
d)
570 Ω +- 10%
e)
57 Ω
38.
Berdasarkan pada name plate di bawah ini, cos Phi untuk motor ini adalah
a)
2860 - 2890
b)
220 - 240
c)
0.85 - 0.79
d)
380 - 450
e)
50
39.
Motor arus searah 15 hp mempunyai rugi – rugi total sebesar 1.310 watt waktu bekerja dengan beban penuh. Hitung efisiensinya.
a)
90 %
b)
89,5 %
c)
89 %
d)
88,5 %
e)
88 %
40.
Standar apa yang digunakan untuk motor listrik?
a)
PUIL
b)
ISO
c)
NEMA
d)
SMK3
e)
OHSAS
41.
Berdasarkan gambar ladder diagram di bawah ini, bagaimana cara membaca program tersebut? (program untuk memutarkan motor)
a)
Motor akan menyala
b)
Motor akan mati
c)
Motor akan berputar forward
d)
Motor akan berputar reverse
e)
Motor akan berputar forward reverse
42.
Cari nilai I3 pada loop di bawah ini
a)
2 A
b)
2,1
c)
- 2 A
d)
- 2,09 A
e)
2,09 A
43.
Gambar di bawah ini adalah Skema sinkronoskop lampu
a)
Hubungan antar fasa
b)
Hubungan lampu gelap
c)
Hubungan lampu terang
d)
Hubungan lampu terang-gelap
e)
Hubungan antar tegangan
44.
Sebuah trafo step up digunakan untuk menaikkan tegangan AC dari 12 V menjadi 120 V. Hitunglah kuat arus primer, jika kuat arus sekunder 0,6 A dan hitunglah jumlah lilitan sekunder, jika jumlah lilitan primer 300 !
a)
Ip= 6 A, Ns=6000
b)
Ip= 6 A, Ns=3000
c)
Ip= 3 A, Ns=30
d)
Ip= 60 A, Ns=300
e)
Ip= 3 A, Ns=300
45.

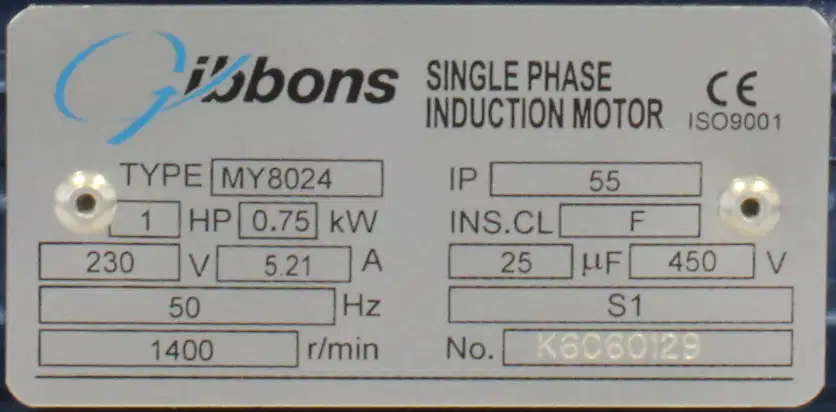

Berdasarkan nameplate di bawah ini, berapakah kecepatan putaran maksimal dari motor listrik yang dimaksud ?
a)
230 V
b)
50 Hz
c)
1 HP
d)
0,75 KW
e)
1400 r/min
46.
Sebuah rangkaian seri RLC yang memiliki resistansi 12 ohm, induktansi 0,15 H dan kapasitor 100 uF dihubungkan secara seri pada supply sebesar 100 V, 50 Hz. Berapa Impedansi total dan arus rangkaian ?
a)
19,4 ohm
b)
19,5 ohm
c)
14,9 ohm
d)
15,9 ohm
e)
41,9 ohm
47.
Berikut ini yang bukan syarat dari relay proteksi adalah.....
a)
Kepekaan
b)
kehandalan
c)
Kecepatan
d)
Selektif
e)
Solutif
48.
Instalasi penerangan merupakan rangkaian beberapa komponen listrik dari sumber ke beban. Apabila sebuah lampu mendapatkan 2 inputan yaitu fasa dan netral, maka yang terjadi adalah lampu akan?
a)
Tetap mati
b)
Menyala sebentar
c)
Trip
d)
Menyala
e)
Terjadi short circuit
49.
Penyebab terjadinya beban lebih pada sistem kerja motor listrik bisa disebabkan salah satunya adalah beban mekanik yang terlalu besar maka dari itu pemasangan rangkaian motor listrik harus dilengkapi dengan sistem proteksi dari arus beban lebih. Alat yang digunakan untuk proteksi arus beban listrik pada motor adalah
a)
Timer Delay Relay
b)
Thermal Overload Relay
c)
MCB
d)
MCCB
e)
Kontaktor
50.
Berikut yang bukan termasuk ke dalam alat ukur adalah
a)
Megger
b)
Earth tester
c)
Cos Phi meter
d)
Kapasitor Bank
e)
Frekuensi meter
51.

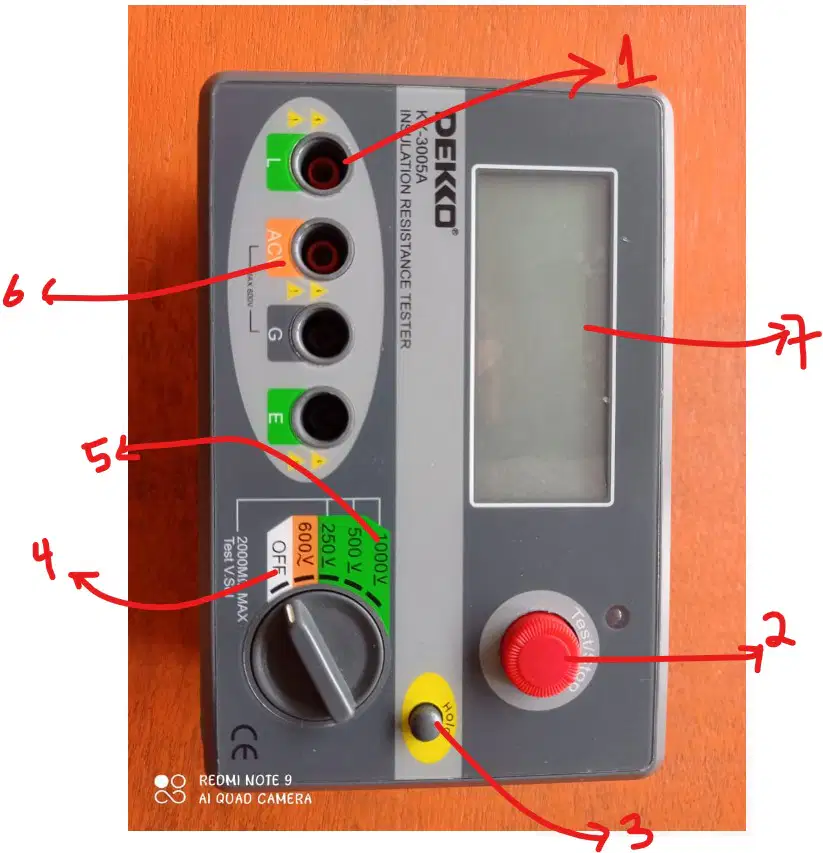

Alat ukur yang berfungsi sebagai mengukur resistansi insulasi dan atau antara fase dengan fase atau dengan nol atau dengan pembumian adalah
a)
Ohm meter
b)
AVO meter
c)
Megger
d)
Insulation tester
e)
Voltmeter
52.
Di bawah ini yang termasuk ke dalam fungsi isolasi listrik adalah
a)
Mencegah perpindahan aliran listrik dari dua jenis penghantar yang berbeda potensial, yang dapat mengakibatkan terjadinya hubungan
b)
Membantu perpindahan aliran listrik dari dua jenis penghantar yang berbeda potensial, yang dapat mengakibatkan terjadinya hubungan
c)
Mencegah adanya perpindahan aliran air dari dua jenis tempat yang memiliki perbedaan ketinggian
d)
Dapat menghantarkan tegangan atau arus listrik
e)
Dapat menyalurkan sengatan listrik ke lingkungan sekitar
53.
Kelas-kelas yang digunakan untuk mengetes isolasi dengan megger adalah
a)
DC 100 Volt untuk mengukur rangkaian tegangan tinggi
b)
DC 500 Volt untuk mengukur rangkaian tegangan rendah
c)
DC 1000 volt untuk mengukur tegangan rangkaian tinggi
d)
DC 1000 volt s/d 2000 volt untuk mengukur tegangan rangkaian rendah
e)
AC 100 Volt untuk mengukur rangkaian tegangan rendah
54.
Berapa nilai tegangan megger jika diketahui untuk nilai R nya 5k Ohm dengan nilai U nya 100?
a)
5000 Volt
b)
2500 Volt
c)
2000 Volt
d)
1000 Volt
e)
500 Volt
55.
Di bawah ini yang merupakan rangkaian pengujian tahanan isolasi antara fasa (P) dengan netral (N) adalah
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
56.
Di bawah ini termasuk ke dalam rangkaian?
a)
Short Testing Ohm Meter
b)
Grounding testing
c)
Phase Netral testing
d)
Phase phase testing
e)
Grounding Phase testing
57.
Bagaimana cara mengukur isolasi pada jika yang diukur isolasi motor sebesar 380 volt?
a)
Menggunakan skala ukur 1000 Ohm
b)
Menggunakan skala ukur 500 Ohm
c)
Menggunakan skala ukur 1000 Volt
d)
Menggunakan skala ukur 500 Volt
e)
Menggunakan skala ukur 300 Volt
58.
Fungsi untuk nomor 4, 7 dan 2?
a)
Menyalakan dan mematikan alat ukur, mengetes hasil pengukuran, dan melihat hasil pengukuran
b)
Mengetes hasil pengukuran, menyalakan dan mematikan alat ukur, dan menampilkan hasil pengukuran
c)
Memilih tegangan yang akan dikur, mengetes hasil pengukuran, dan menampilkan hasil pengukuran
d)
Menyalakan dan mematikan alat ukur, menampilkan hasil pengukuran, dan menahan hasil pengukuran yang dihasilkan
e)
Menyalakan dan mematikan alat ukur, menampilkan hasil pengukuran, dan untuk mengetes hasil pengukuran
59.
Bagaimana cara membaca grafik isolasi di bawah ini?
a)
Pada menit ke 4 untuk kurva D mencapai 550 Mega Ohm
b)
Pada menit ke 4 untuk kurva C mencapai 110 Ohm
c)
Pada menit ke 1 untuk kurva C mencapai 100 Ohm
d)
Pada menit ke 8 untuk kurva D mencapai 110 Mega Ohm
e)
Pada menit ke 10 untuk kurva D mencapai 90 Ohm
60.
Bagaimana cara membaca tabel di bawah ini?
a)
Jika Rating kabelnya 50 V, maka DC tes nya 250 VDC
b)
Jika DC tes nya 1000 VDC, maka kabel ratingnya 2400 V
c)
Jika DC tes nya 500 VDC, maka Rating kabelnya 50 V
d)
Jika Rating kabelnya 4100 V, maka DC tes nya 500 VDC
e)
Tidak bisa di baca
61.
Bagaimana cara prinsip kerjanya Megger dengan ohm meter?
a)
Memberikan tegangan dari alat ukur ke isolasi peralatan, dan karena nilai tegangan isolasi ini cukup tinggi maka diperlukan tegangan yang cukup tinggi pula agar arus dapat mengalir
b)
Memberikan hambatan dari alat ukur ke isolasi peralatan, dan karena nilai resistance isolasi ini cukup tinggi maka diperlukan tegangan yang cukup tinggi pula agar arus dapat mengalir
c)
Memberikan arus dari alat ukur ke isolasi peralatan, dan karena nilai resistance isolasi ini cukup tinggi maka diperlukan tegangan yang cukup tinggi pula agar arus dapat mengalir
d)
Memberikan tegangan dari alat ukur ke isolasi peralatan, dan karena nilai resistance isolasi ini cukup tinggi maka diperlukan tegangan yang cukup tinggi pula agar arus dapat mengalir
e)
Memberikan tegangan dari alat ukur ke isolasi peralatan, dan karena nilai arus isolasi ini cukup tinggi maka diperlukan tegangan yang cukup tinggi pula agar arus dapat mengalir
62.
Yang digunakan untuk menahan nilai ukur yang keluar pada hasil pengukuran?
a)
Nomor 2
b)
Nomor 3
c)
Nomor 4
d)
Nomor 5
e)
Nomor 7
100 %
