WorksheetsPeperiksaan Percubaan Penang SPM 2024
Total questions: 23
Worksheet time: 21mins
Rajah 1 menunjukkan alatan tambahan yang digunakan dalam GKT untuk membantu pelukis mendapatkan keseragaman bentuk dalam melukis. Namakan alatan tambahan tersebut.
(a)
Rajah 2 menunjukkan sejenis sudut. a) Nyatakan jenis sudut yang ditunjukkan dalam rajah di atas. b) Apakah julat sudut bagi x°?
(a)
Rajah 2 menunjukkan sejenis sudut. Nyatakan jenis sudut yang ditunjukkan dalam rajah di atas.
(a)
Namakan kaedah pengecilan yang digunakan pada rajah di atas.
(a)
Namakan garisan X pada rajah di atas.
(a)
Nyatakan nisbah pengecilan yang digunakan pada rajah di atas.
(a)

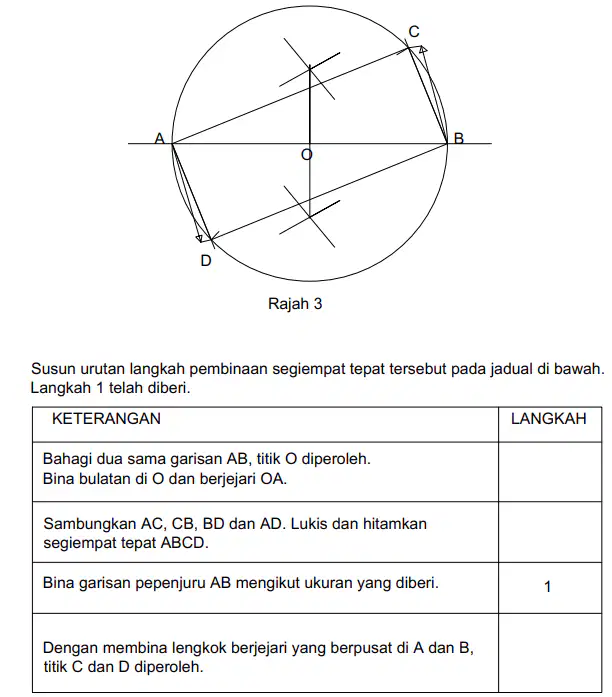

Rajah 3 menunjukkan pembinaan segiempat tepat apabila diberi pepenjuru AB dan sisi BC. Susun urutan langkah pembinaan segiempat tepat tersebut pada jadual di bawah. Langkah 1 telah diberi.
(a)

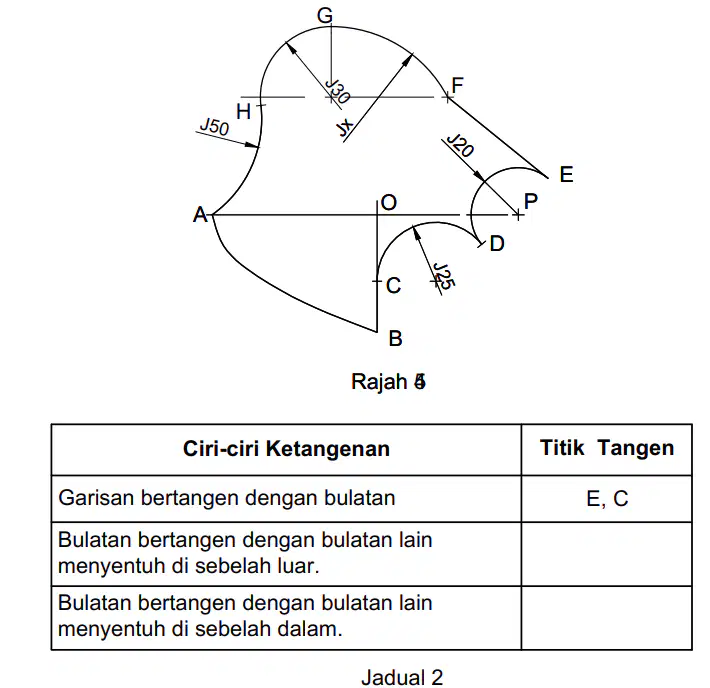

Berdasarkan rajah tersebut, Nyatakan titik tangen yang mempunyai ciri ketangenan : bulatan bertangen dengan bulatan lain menyentuh di sebelah luar.
(a)
Berdasarkan rajah tersebut, Nyatakan titik tangen yang mempunyai ciri ketangenan : bulatan bertangen dengan bulatan bulatan lain menyentuh di sebelah dalam,
(a)
Rajah 6 menunjukkan jenis perdimensian dalam lukisan ortografik. Namakan jenis pendimensian pada A.
pendimensian saiz
pendimensian kedudukan
pendimensian jejari
pendimensian sudut
Rajah 9 menunjukkan lukisan oblik sebuaha objek. Nyatakan paksi berlabel X pada ruang jawapan di bawah.
(a)

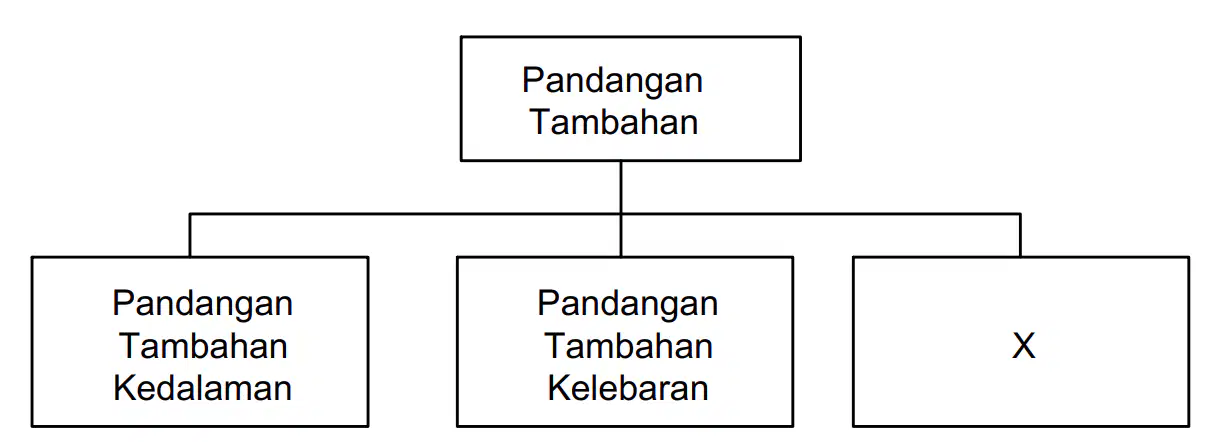

Kenal pasti jenis pandangan tambahan X pada ruang yang disediakan.
(a)
Rajah di atas menunjukkan jenis paksi dalam lukisan isometri. Nyatakan nama paksi tersebut.
(a)
Rajah di atas menunjukkan jenis paksi dalam lukisan isometri. Nyatakan nama paksi tersebut.
(a)

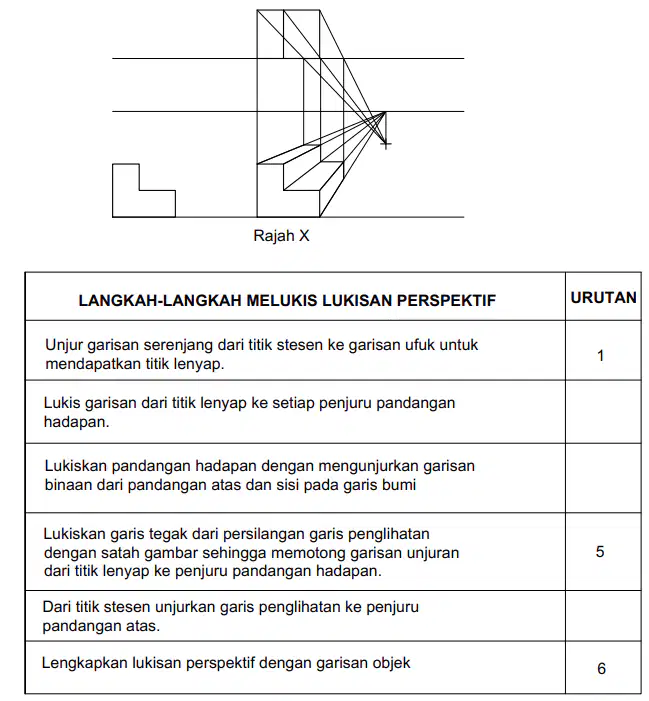

Lengkapkan Jadual Y tersebut dengan menyatakan urutan langkah melukis lukisan perspektif.
(a)

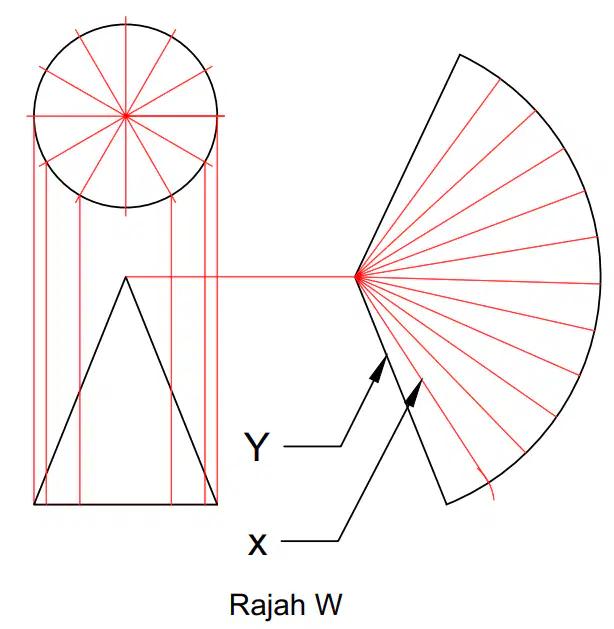

Namakan komponen yang bertanda X dalam lukisan pengorakan di bawah.
(a)
Namakan komponen yang bertanda Y dalam lukisan pengorakan di bawah.
(a)

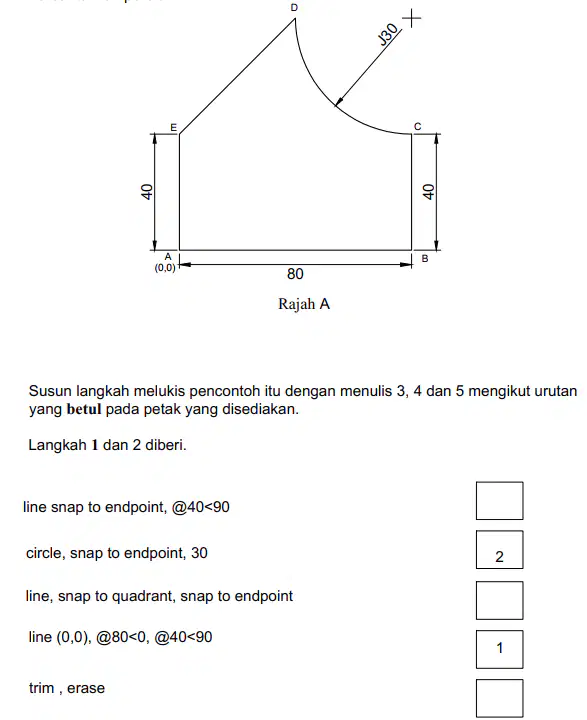

Rajah A menunjukkan pencontoh ABCDE yang dilukis menggunakan perisian Lukisan Terbantu Komputer. Susun langkah melukis pencontoh itu dengan menulis 3, 4 dan 5 mengikut urutan yang betul pada petak yang disediakan. Langkah 1 dan 2 diberi.
(a)

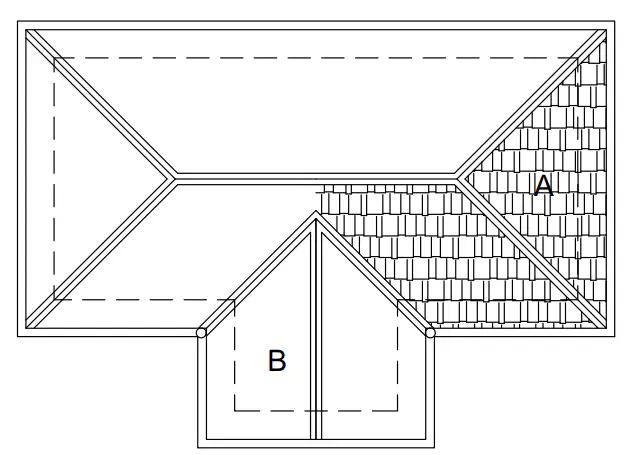

Rajah di atas menunjukkan reka bentuk komponen bumbung dalam Lukisan Bangunan untuk kediaman satu tingkat. Yang manakah menunjukkan bumbung jenis Limas.
A
B
Rajah di atas menunjukkan jenis simbol lukisan elektrik rumah. Nyatakan tempat yang disesuai di pasang untuk setiap alat lekapan tersebut.
(a)
Rajah di atas menunjukkan jenis simbol lukisan elektrik rumah. Nyatakan tempat yang disesuai di pasang untuk setiap alat lekapan tersebut.
(a)
Rajah di atas menunjukkan jenis simbol lukisan elektrik rumah. Nyatakan tempat yang disesuai di pasang untuk setiap alat lekapan tersebut.
(a)

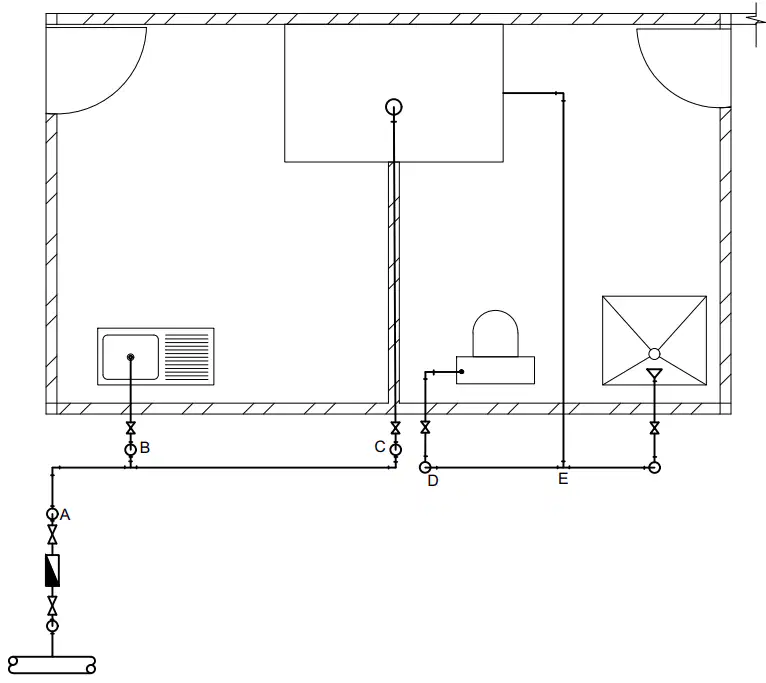

Rajah di atas menunjukkan sebahagian daripada lukisan ortografik perpaipan sebuah rumah kediaman. Berdasarkan rajah tersebut, antara siku-siku A, B, C, D, E, nyatakan siku-siku yang menunjukkan air mengalir dari atas ke bawah.
A
B
C
D
E
