WorksheetsĐề cương cuối kì lớp 8
Total questions: 35
Worksheet time: 19mins
Căn cứ vào tính chất, vật liệu cơ khí chia làm hai nhóm chính gồm:
vật liệu kim loại, vật liệu tổng hợp.
vật liệu kim loại, vật liệu phi kim loại
vật liệu kim loại, vật liệu bán tổng hợp.
vật liệu phi kim loại, vật liệu tổng hợp.
Trước con số chỉ kích thước đường tròn, người ta ghi kí hiệu gì?
O.
d.
R.
Ø.
Trong bản vẽ kĩ thuật, tỉ lệ phóng to là
1:1000.
2:1.
1:2.
1:1.
Hình chiếu đứng của hình hộp chữ nhật có dạng:
Hình chữ nhật.
Hình lăng trụ.
Hình tam giác.
Hình vuông.
So với bản vẽ chi tiết, bản vẽ lắp có thêm nội dung nào dưới đây?
Khung tên.
Bảng kê.
Yêu cầu kĩ thuật.
Kích thước.
Hình chiếu cạnh của hình cầu có dạng:
Hình chữ nhật.
Tam giác cân.
Hình tròn.
Hình vuông.
Hình chiếu bằng của hình lăng trụ tam giác đều là hình gì?
Hình tam giác cân.
Hình chữ nhật.
Hình tam giác đều.
Hình vuông.
Phần nào trong bản vẽ kĩ thuật thể hiện đầy đủ hình dạng của chi tiết?
Hình biểu diễn.
Kích thước.
Yêu cầu kĩ thuật.
Khung tên.
Đường gióng và đường kích thước được biểu diễn như thế nào với nhau?
Song song.
Vuông góc.
Trùng nhau.
Đáp án khác.
Người công nhân căn cứ vào đâu để chế tạo chi tiết máy đúng như yêu cầu của người thiết kế?
Bản vẽ nhà.
Bản vẽ lắp.
Bản vẽ chi tiết.
Cả ba đáp án trên.
Khi chiếu vuông góc vật thể theo hướng từ trên xuống dưới ta nhận được hình chiếu nào?
Hình chiếu cạnh.
Hình chiếu đứng.
Đáp án khác.
Hình chiếu bằng.
Căn cứ vào tính chất, chất dẻo được chia ra làm các loại nào?
Chất dẻo nhiệt, cao su nhân tạo.
Chất dẻo nhiệt, chất dẻo nhiệt rắn.
Chất dẻo nhiệt rắn, thủy tinh.
Thủy tinh, cao su nhân tạo.
Trên bản vẽ kĩ thuật hình chiếu bằng nằm ở vị trí
bên trái hình chiếu đứng.
bên phải hình chiếu đứng.
trên hình chiếu đứng.
dưới hình chiếu đứng.
Nội dung nào trong bản vẽ cho chúng ta biết về số phòng, số cửa trong nhà?
Hình biểu diễn.
Khung tên.
Kích thước.
Các bộ phận.
Khối đa diện được biểu diễn bởi bao nhiêu hình chiếu?
3.
4.
1.
2.
Từ khổ giấy A2 muốn có khổ giấy nhỏ hơn là khổ giấy A3 ta làm như thế nào?
Không có đáp án đúng.
Chia đôi chiều rộng khổ giấy.
Chia đôi chiều dài khổ giấy.
Chia đôi khổ giấy.
Trình tự đọc bản vẽ nhà là:
Khung tên → Hình biểu diễn → Kích thước → Các bộ phận chính của ngôi nhà.
Khung tên → Kích thước → Hình biểu diễn → Các bộ phận chính của ngôi nhà.
Hình biểu diễn → Khung tên → Kích thước → Các bộ phận chính của ngôi nhà.
Khung tên → Kích thước → Các bộ phận chính của ngôi nhà → Hình biểu diễn.
Hình biểu diễn nhận được khi dùng mặt phẳng cắt vuông góc với mặt đất, cắt theo chiều dọc hoặc chiều ngang của ngôi nhà là mặt nào?
Không có đáp án đúng.
Mặt cắt.
Mặt bằng.
Mặt đứng.
Mặt cắt thường được đặt ở vị trí nào trên bản vẽ?
Ở vị trí hình chiếu đứng trên bản vẽ.
Ở vị trí hình chiếu cạnh trên bản vẽ.
Ở vị trí bất kì.
Ở vị trí hình chiếu bằng trên bản vẽ.
Hình 1 là kí hiệu quy ước bộ phận nào của ngôi nhà?
Cửa đi đơn một cánh.
Cửa đi đơn bốn cánh.
Cửa sổ kép.
Cửa sổ đơn.
Mặt bằng biểu diễn:
Cả ba đáp án trên đều đúng.
Hình dạng bên ngoài của ngôi nhà.
Hình dạng, kích thước các tầng theo chiều cao.
Hình dạng, vị trí, kích thước các phòng.
Bản vẽ chi tiết được dùng để
chế tạo chi tiết.
chế tạo và kiểm tra chi tiết.
kiểm tra chi tiết.
đáp án khác.
Trình tự đọc bản vẽ chi tiết là
hình biểu diễn, khung tên, kích thước, yêu cầu kĩ thuật.
khung tên, kích thước, hình biểu diễn, yêu cầu kĩ thuật.
hình biểu diễn, kích thước, khung tên, yêu cầu kĩ thuật.
khung tên, hình biểu diễn, kích thước, yêu cầu kĩ thuật.
Để vẽ đường tâm, đường trục đối xứng, cần dùng loại nét vẽ nào?
Nét đứt mảnh.
Nét liền đậm.
Nét liền mảnh.
Nét gạch dài - chấm - mảnh.
Nội dung của bản vẽ nhà gồm:
Khung tên, hình biểu diễn, kích thước, yêu cầu kĩ thuật.
Khung tên, các hình biểu diễn, kích thước.
Khung tên, bảng kê, hình biểu diễn, kích thước, yêu cầu kĩ thuật.
Khung tên, bảng kê, hình biểu diễn, kích thước.
Đâu là sản phẩm làm từ chất dẻo nhiệt?
Săm, lốp.
Chi tiết máy: lớp lót ống, trục bánh xe.
Túi nhựa, chai nhựa.
Chất thay thế chống vỡ.
Số lượng, vật liệu của một chi tiết trong bản vẽ lắp được ghi ở
bảng kê.
hình biểu diễn.
kích thước
khung tên.
Trong bản vẽ lắp thể hiện mấy nội dung?
4.
2.
3.
5.
Tính chất nào là tính chất cơ học của vật liệu cơ khí?
Tính dẫn điện.
Tính dẫn nhiệt.
Tính chịu acid.
Tính cứng.
Khổ giấy A4 TCVN 7285:2003 có kích thước là bao nhiêu mm?
1189 x 841.
420 x 297.
841 x 594.
297 x 210.
Những ý kiến nào dưới đây đúng khi nói về vật liệu cơ khí :
Vật liệu cơ khí được chia làm 2 nhóm chính là vật liệu phi kim và vật liệu kim loại.
Cao su là vật liệu kim loại.
Kim loại có khả năng dẫn nhiệt, cán mỏng tốt.
Thép là kim loại màu.
Những ý kiến nào dưới đây sai khi nói về vật liệu cơ khí :
Vật liệu cơ khí rất đa dạng và phong phú.
Thép là vật liệu phi kim.
Cao su có khả năng đàn hồi kém.
Thủy tinh, gốm là vật liệu phi kim.
Những ý kiến nào dưới đây đúng khi nói về vật liệu cơ khí :
Vật liệu cơ khí chỉ bao gồm kim loại.
Tính chất vật lý của vật liệu cơ khí bao gồm màu sắc, độ cứng, khối lượng riêng.
Chất dẻo là một loại vật liệu kim loại.
Cao su tự nhiên có nguồn gốc từ cây cối.

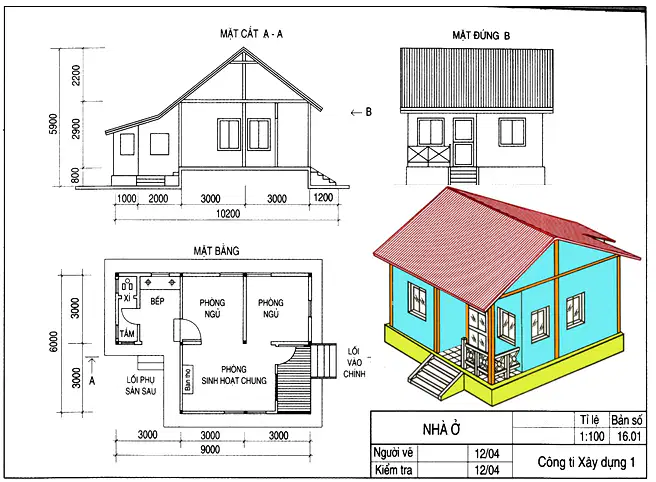

Đọc bản vẽ nhà và chọn khẳng định sai trong các khẳng định sau
Bản vẽ có tên là NHÀ Ở.
Hình biểu diễn của ngôi nhà gồm MẶT CẮT A – A, MẶT ĐỨNG B, MẶT BẰNG.
Ngôi nhà có 3 phòng ngủ.
Chiều cao ngôi nhà là 6000 mm.

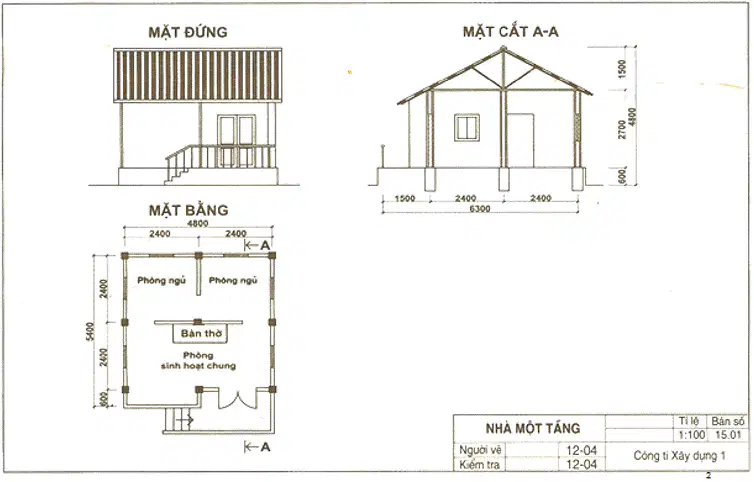

Đọc bản vẽ nhà và chọn khẳng định đúng trong các khẳng định sau
Bản vẽ có tên là NHÀ MÔT TẦNG.
Ngôi nhà có 2 phòng ngủ.
Hình biểu diễn của ngôi nhà gồm MẶT CẮT A – A, MẶT ĐỨNG, MẶT BẰNG.
Tỉ lệ bản vẽ là 100:1.
