WorksheetsRemedial DKK Kelas X DPIB A
Total questions: 25
Worksheet time: 13mins
EMPAT PERSEGI PANJANG pada auto cad dengan lebih cepat ,maka anda akan memakai perintah :
Line
Construction line
Polyline
Rectangle
Spyline
Bila anda membuat bidang diatas X = 400 cm, Y= 200 cm ,tentukan perintah nya dalam auto cad ?
Klik line @400,200 enter
Klik construction line @400,200 enter
Klik rectangle @ 400,200 enter
Klik rectangle @200,400 enter
Kilik rectangle 400@200 enter
Bila anda membuat garis AB=400 cm dengan kemiringan 45°,langkah yang akan anda lakukan adalah :
Klik line @400,45 enter
Klik circle @400<45 enter
Klik polyline @400<45 enter
Klik rectangle @400@45 enter
Klik line @400 @<45 enter
Bila anda ingin membuat garis A1 – B1 seperti dalam gambar diatas ,perintah apa yang akan anda lakukan :.
Klik garis AB klik Mirror ,tempatkan cursor dan tarik dari 1 ke 2 lalu enter
Klik garis AB klik copy selection ,tempatkan cursor dan tarik dari 1 ke 2 lalu enter
Klik garis AB klik offset ,tempatkan cursor dan tarik dari 1 ke 2 lalu enter
Klik garis AB klik extend ,tempatkan cursor dan tarik dari 1 ke 2 lalu enter
Klik garis AB klik trim ,tempatkan cursor dan tarik dari 1 ke 2 lalu enter
Bila anda akan merubah objek AB = 400 cm jadi AB=300 cm ,vitur command modify apa yang akan anda gunakan
trim
mirror
copy
offset
lengthen
Bila beban bangunan dan beban berguna (F) =18.000 kgf,dan luas telapak pondasi (A) = 10.000 cm², maka tekanan adalah
1,6 kgf/cm²
1;2 kgf/cm²
1,0 kgf/cm²
0,9 kgf/cm²
1,8 kgf/cm²

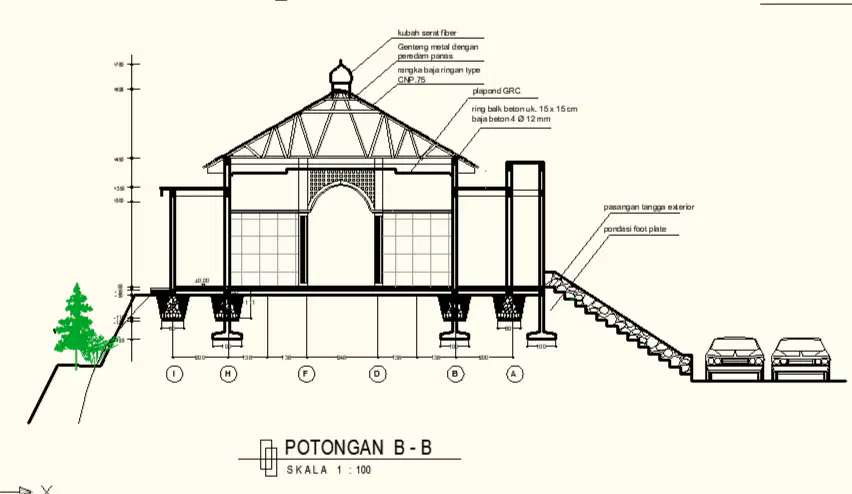

Bila bangunan yang dirancang adalah sebuah rumah sakit dan akan dibangun di daerah Jatiwangi yang memiliki tegangan tanah tn =1,5 kg/cm²
Coba anda buatkan rekomendasi atau analisa apa yang harus anda lakukan terhadap kondisi demikian ?
pilih salah satu jawaban yang salah ….
Telapak pondasi diperkecil
Kedalaman pondasi di perdalam (lebih dalam dari rencana)
Dibuatkan perkuatan tanah (sebagai penguat daya dukung tanah )
Dibuatkan tiang pancang (sebagai pondasi tak langsung )
Telapak pondasi diperlebar
Ketika anda akan merencanakan bangunan ,yang perlu anda perhatikan adalah hal hal berikut,kecuali :
Tidak perlu di tinjau lagi,yang penting ada gambarnya
Memperhatikan jenis tanah pada lokasi yang direncanakan
Memperhatikan kontur tanah (lereng alam ) kemiringan tanah
Melakukan pemilihan pondasi yang akan di kerjakan
Bobot bangunan (ditinjau besar kecilnya bangunan )

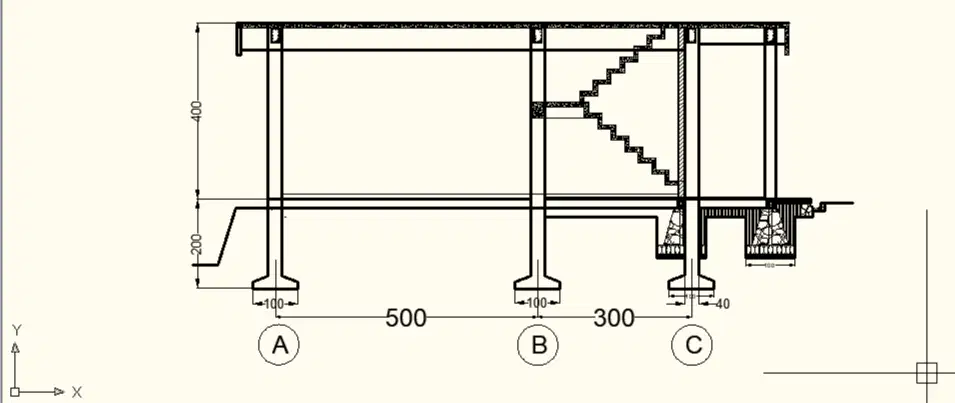

Lihat gambar dibawah ! Pondasi harus berada di lapisan tanah yang baik ,artinya adalah pemilihan tanah yang baik mutlak harus diperhatikan,dibawah ini terdapat pernyataan yang salah,tentukan oleh anda pernyataan yang salah itu :
Tanah memiliki sifat mekanis yang baik (memiliki tegangan yang baik)
Tanah memiliki sifat kimiawi yang tidak membahayakan konstruksi
Tidak ada masalah yang penting pondasinya kuat
Tanah terhindar dari geseran akibat lereng alam yang curam (bahaya longsor)
Tanah yang tidak memenuhi syarat mekanis dan kimiawi perlu dilakukan upaya penanganan yang baik.

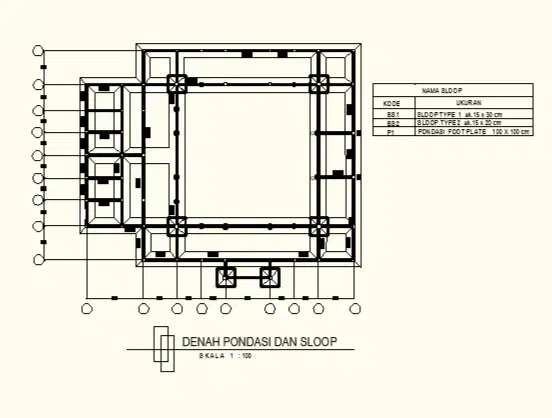

Dibawah ini adalah pernyataan pernyataan yang menggambarkan fungsi Sloop yang baik ,kecuali
Akibat momen yang terjadi ,maka sloop akan menerima gaya tarik
Akibat muatan konstruksi diatasnya, maka sloop akan menerima gaya tekan
Akibat muatan,maka akan terjadi defleksi pada sloop yang akan menyebabkan terjadinya momen
Konstruksi sloop tidak perlu diperkuat dengan baja beton
Karena sloop berfungsi untuk meratakan beban , maka sloop harus dibuat sedemikian rupa dan mampu memikul gaya tekan,gaya tarik dan momen
Table dibawah adalah skema penulangan pada konstruksi sloop
Berdasarkan table,dibawah ini adalah pernyataan pernyataan yang benar dalam membaca bagan diatas ,kecuali …
Adukan beton K.175 adalah beton yang dirancang dapat menahan gaya tekan sebesar 1750 kg.f (tekan karakteristik)
Baja beton U.32 komposit dengan beton K.175 akan mendapatkan kekuatan konstruksi beton bertulang yang dapat memikul gaya tarik dan gaya tekan serta momen
Baja beton U.32 adalah baja beton yang dapat menahan gaya tarik sebesar 3200 kg.f
Adukan beton K.175 adalah beton yang dirancang dapat menahan gaya tarik sebesar 1750 kg.f (tarik karakteristik )
Baja beton U.32 komposit dengan beton K.175 akan mendapatkan kekuatan konstruksi beton bertulang yang dapat memikul momen
Bila h = 32 cm ,maka lebar b secara empiris adalah :
20 cm
19 cm
18 cm
17 cm
16 cm
Tampak depan dari gambar di atas adalah ....
Berikut ini adalah ukuran kertas yang biasa digunakan dalam gambar teknik, kecuali....
A0
A1
A1
A3
A10
Sumbu x dan sumbu y mempunyai sudut 30° terhadap garis mendatar, merupakan ciri-ciri dari proyeksi….
Dimetri
Miring
Trimetri
Orthogonal
Isometri
Jenis – Jenis garis yang tergolong garis tipis dalah ….
Garis ukur dan garis setrip
Garis ukur dan garis gambar
Garis setrip dan garis nyata
Garis gambar dan garis setrip
Garis sumbu dan garis gambar
Berikut ini yang merupakan simbol notasi tanah urug yang benar adalah….
Jangka adalah suatu alat untuk membuat ..
Busur lingkaran dan garis bebas
Lingkaran secara tepat atau busur lingkaran
Lingkaran besar
Busur derajat
Lingkaran kecil
perhatikan gambar berikut !
Gambar tersebut adalah contoh penggambaran dengan proyeksi ...
Aksonometri
Isometri
Amerika
Pesfektif
Eropa
Seorang drafter sedang membuat gambar orhogonal Eropa sambungan kayu, maka pernyataan berikut ini yang benar yaitu ...
Tampak depan di kuadran I
Tampak atas di kuadran II
Tampak samping kanan di kuadran III sebelah kiri
Tampak samping kanan dikuadran III sebelah kanan
Tampak atas di kuadran I
Gambar dari benda yang digambar dengan proyeksi orhogonal berupa gambar ....
Perspektif
Potongan
Dimensi ruang
Dua dimensi
Tiga dimensi
Sudut – sudut sisi miring yang sering digunakan untuk proyeksi miring yaitu ...
600 , 900 , 1200
450 , 600 , 750
450 , 900 , 1350
300 , 450 , 600
300 , 600 ,9000
Proyeksi dengan menggunakan garis-garis proyeksi berpusat kesatu titik disebut ....
Proyeksi trimetri
Proyeksi oblique
Proyeksi persfektif
Proyeksi dimetri
Proyeksi aksonometri
Berikut merupakan peralatan menggambar, kecuali ...
Pensil
Mikrometer
Jangka
Busur
Penggaris
Bila anda akan menggambar Garis sumbu, lingkaran jarak atau garis simetri, garis manakah yang akan anda pakai?
