Worksheets

Иг Сессия

Total questions: 64

Worksheet time: 32mins

Name
Class
Date
1.

Сызбада қандай көлеңке салынған?

a)

D нүктесінің p2 горизонталь проекциялар жазықтығындағы көлеңкесі

b)

D нүктесінің p1 фронталь проекциялар жазықтығындағы көлеңкесі

c)

D нүктесінің тік айналдыру цилиндрі бетіндегі көлеңкесі

d)

Көлеңке салынбаған

2.

Сызбада конус бетінің қандай көлеңкесі салынған?

a)

Конус бетінің профиль проекциялар жазықтығындағы құлама көлеңкесі

b)

Конус бетінің өзіндік көлеңкесі және горизонталь проекциялар жазықтығындағы құлама көлеңкесі

c)

Конус бетінің биссекторлық жазықтықтағы құлама көлеңкесі

d)

Конус бетінің фронталь проекциялар жазықтығындағы құлама көлеңкесі

3.

Көлеңкесіне қарап дөңгелектің фронталь проекциялар жазықтығына қатысты қалай орналасқанын анықтаңыз

a)

Дөңгелек фронталь проекциялар жазықтығына параллель орналасқан

b)

Дөңгелек фронталь проекциялар жазықтығына перпендикуляр орналасқан

c)

Дөңгелек фронталь проекциялар жазықтығында орналасқан

d)

Дөңгелек фронталь проекциялар жазықтығымен 45 градус бұрыш жасайды

4.

А(А1А2) нүктесінің жорамал көлеңкесі қай проекциялар жазықтығына түседі?

a)

профиль проекциялар жазықтығына

b)

жалпы жағдай жазықтығына

c)


горизонталь проекциялар жазықтығына

d)

фронталь проекциялар жазықтығына

5.

Сызбадағы тік айналу цилиндрінің өзіндік көлеңкесін салу ерекшелігі?

a)

Көмекші қиюшы жазықтықтар тәсілімен салынған

b)


Сәулелік қималар тәсілімен салынған

c)

Цилиндрдің бір ғана проекциясын қолданып, тең бүйірлі үшбұрыштың көмегімен салынған

d)


Кері сәулелер тәсілімен салынған

6.

Эпюрде (сызба) көлеңке тұрғызу кезінде жарық сәулелерінің бағыты қалай алынады

a)

Жақтары проекциялар жазықтықтарына көлбеу болатын кубтың диагоналіне параллель

b)

Қалауымызша

c)

Жақтары проекциялар жазықтықтарына параллель болатын кубтың диагоналіне параллель

d)

Проекциялар осьтеріне параллель

7.

Жасаушыларының көлбеулігі 35,3 градус болатын тік айналу конусының өзіндік көлеңкесі

a)

Конус бетінің 1/2 қамтиды

b)

Конус бетінің 1/3 қамтиды

c)

Бір түзу-жасаушы болады


d)


Конус бетінің нұсқасымен дәл келеді

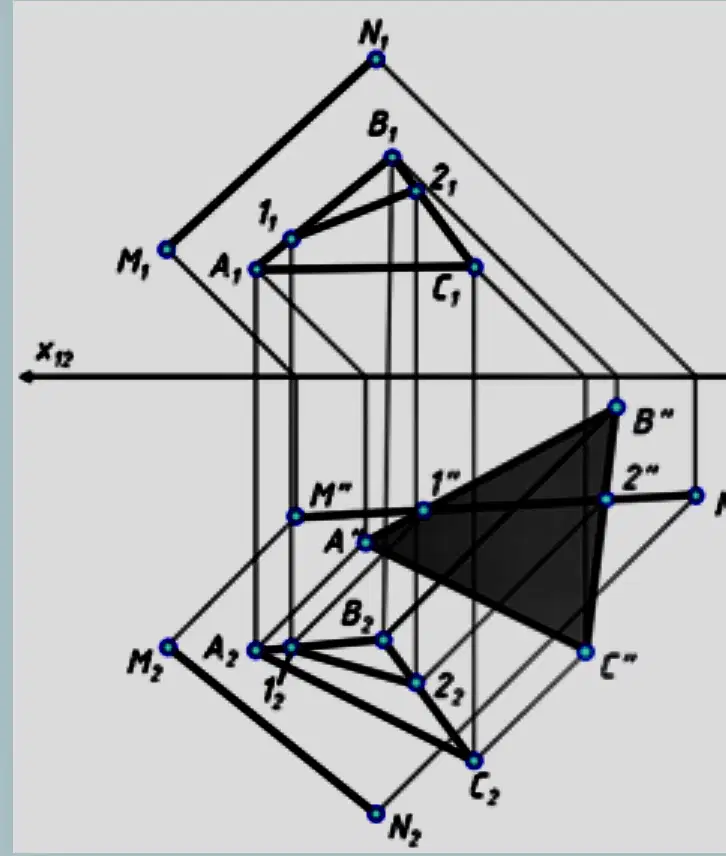

8.

MN түзуінің ABC жазықтығына түскен көлеңкесін салу үшін қандай тәсіл қолданылған?

a)

Шығару тәсілі

b)

Кері сәулелер тәсілі


c)

Жанама беттер тәсілі

d)

Көмекші қималар тәсілі

9.

А нүктесінің А( нақты көлеңкесі қай проекциялар жазықтығына түседі?

a)

П1 фронталь проекциялар жазықтығына

b)

П2 горизонталь проекциялар жазықтығына

c)

П3 профиль проекциялар жазықтығына

d)


Көлеңке салынбаған

10.

Сызбада цилиндр бетінің қандай көлеңкесі салынған?

a)

Цилиндр бетінің өзіндік көлеңкесі және П2горизонталь проекциялар жазықтығындағы құлама көлеңкесі

b)


Цилиндр бетінің өзіндік көлеңкесі және П1 фронталь проекциялар жазықтығындағы құлама көлеңкесі

c)


Цилиндр бетінің өзіндік көлеңкесі және кеңістіктің кез-келген жазықтығындағы құлама көлеңкесі

d)

Көлеңке салынбаған

11.

Сызбада АВ түзуінің көлеңкесі қайсы проекциялар жазықтығына түскен?

a)


П1 проекциялар жазықтығына

b)

П2 проекциялар жазықтығына

c)

П1 мен П2 проекциялар жазықтықтарына

d)


П3 проекциялар жазықтығына

12.

Қандай түзудің көлеңкесі кескінделген?

a)

CD деңгейлік түзуінің П2 горизонталь проекциялар жазықтығындағы көлеңкесі

b)


CD деңгейлік түзуінің П1 фронталь проекциялар жазықтығындағы көлеңкесі

c)

CD деңгейлік түзуінің кеңістіктегі кез-келген жазықтықтағы көлеңкесі

d)


CD вертикаль түзуі

13.

Проекциялар жазықтығына параллель түзудің осы жазықтыққа көлеңкесі қандай болып түседі?

a)

Түзудің проекциясына параллель болады

b)

Түзудің өзіне перпендикуляр болады

c)


Түзудің өзіне параллель болмайды

d)

Проекциялар өсіне параллель болады

14.

Сызбада не кескінделген?

a)

АВ вертикаль түзуінің кеңістіктегі кез-келген жазықтықтағы көлеңкесі

b)

АВ вертикаль түзуінің П1 фронталь проекциялар жазықтығындағы көлеңкесі

c)

АВ вертикаль түзуінің П2 горизонталь проекциялар жазықтығындағы көлеңкесі

d)


АВ горизонталь түзуі

15.

Сызбада В нүктесінің қандай көлеңкесі кескінделген?

a)

В нүктесінің жазықтығындағы нақты көлеңкесі

b)


бұл В нүктесінің көлеңкесі емес

c)


В нүктесінің П2 жазықтығындағы жорамал көлеңкесі

d)

кеңістіктің кез-келген нүктесі

16.

Сызбада В нүктесінің қандай көлеңкесі кескінделген?

a)

В нүктесінің жазықтығындағы нақты көлеңкесі

b)


бұл В нүктесінің көлеңкесі емес

c)


В нүктесінің П2 жазықтығындағы жорамал көлеңкесі

d)

кеңістіктің кез-келген нүктесі

17.

Сызбада қандай түзудің көлеңкесі?

a)

АВ деңгейлік түзуінің фронталь проекциялар жазықтығындағы көлеңкесі

b)


АВ деңгейлік түзуінің кеңістіктегі кез-келген жазықтығындағы көлеңкесі

c)

АВ деңгейлік түзуінің П2 горизонталь проекциялар жазықтығындағы көлеңкесі

d)


АВ вертикаль түзуі

18.

CD түзуінің көлеңкесі қай проекциялар жазықтығында тұрғызылған?

a)

кеңістіктің кез-келген бір жазықтығында

b)


көлеңке бірде-бір проекциялар жазықтығында тұрғызылмаған

c)


П2 горизонталь проекциялар жазықтығында

d)

П1 фронталь проекциялар жазықтығында

19.

А нүктесінің нақты көлеңкесі қай проекциялар жазықтығына түседі?

a)

жалпы жағдай жазықтығына

b)

фронталь проекциялар жазықтығына

c)

горизонталь проекциялар жазықтығына

d)

Профиль проекциялар жазықтығына

20.

Сызбада кескінделген көлеңке

a)

CD вертикаль түзуінің кеңістіктегі кез-келген жазықтығындағы көлеңкесі

b)


CD фронталь-проекциялаушы түзуінің П1 фронталь проекциялар жазықтығындағы көлеңкесі

c)

CD фронталь-проекциялаушы түзуінің П2 горизонталь проекциялар жазықтығындағы көлеңкесі

d)


CD горизонталь түзуінің профиль проекциялар жазықтығындағы көлеңкесі

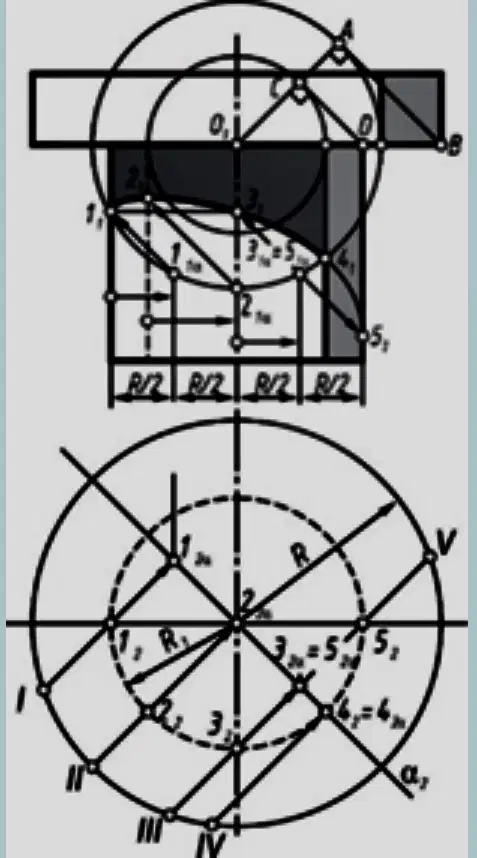

21.

Суретте көлеңкені салудың қандай тәсілі көрсетілген?

a)

Айналу бетінің көлеңкесін бір проекциясы бойынша салу тәсілі

b)

Көмекші қиюшы жазықтықтар тәсілі

c)

Кері сәулелер тәсілі

d)

Тікбұрышты үшбұрыш тәсілі

22.

Суреттегі(А”) нүктесі А нүктесінің қандай көлеңкесі?

a)


А нүктесінің профиль проекциялар жазықтығындағы нақты көлеңкесі

b)


А нүктесінің горизонталь проекциялар жазықтығындағы жорамал көлеңкесі

c)


А нүктесінің горизонталь проекциялар жазықтығындағы нақты көлеңкесі

d)

А нүктесінің фронталь проекциялар жазықтығындағы нақты көлеңкесі

23.

CD түзуінің қандай көлеңкесі кескінделген?

a)


бұл CD түзуінің көлеңкесі емес

b)


CD түзуінің П2 жазықтығындағы жорамал көлеңкесі

c)

CD түзуінің П1 жазықтығындағы нақты көлеңкесі

d)


кеңістіктің кез-келген түзуі

24.

Фронталь проекциялар жазықтығымен 45( бұрыш жасайтын горизонталь түзудің көлеңкесі

a)

түзудің фронталь проекциясына параллель болады

b)


көлбеулігі 1:3 болады

c)

көлбеулігі 1:2 болады

d)

проекция осіне параллель болады

25.

Суретте жарық көзінің қандай түрі көрсетілген?

a)

Цилиндлік

b)

Шеңберлік

c)

Жасанды


d)

Табиғи

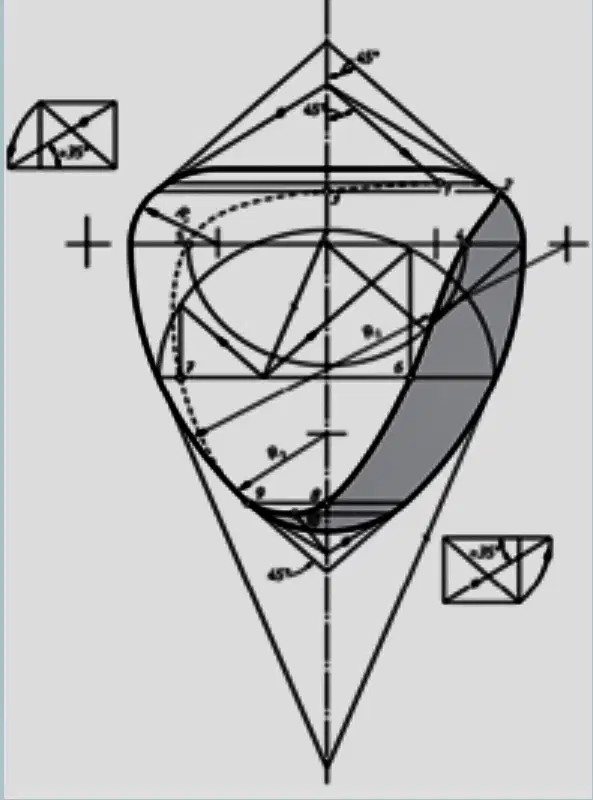

26.

Сызбада қандай элементтің көлеңкесі салынған және оның ерекшелігі?

a)


Тік айналу цилиндірінің өзіндік көлеңкесі бір проекциясы ғана бойынша салынған

b)


Конустың өзіндік көлеңкесі көмекші қиюшы жазықтықтар тәсілімен салынған

c)

Тік айналу цилиндірінің өзіндік көлеңкесі кері сәулелер тәсілімен салынған

d)

Сфераның көлеңкесі кері сәулелер тәсілімен салынған

27.

Жасаушылары 45° болатын тік конустың өзіндік көлеңкесі қалай орналасады

a)

Айналу бетінің нұсқасымен дәл келеді

b)

айналу бетінің 1/4 қамтиды

c)

айналу бетінің 1/3 қамтиды

d)


айналу бетінің 1/2 қамтиды

28.

АВ түзуінің көлеңкесі қай проекциялар жазықтығында тұрғызылған?

a)


тек қана П1 горизонталь проекциялар жазықтығында

b)


екі проекциялар жазықтықтарында – фронталь және горизонталь


c)

тек қана П2 горизонталь проекциялар жазықтығында

d)

көлеңке ешқандай проекциялар жазықтығында тұрғызылмаған

29.

Горизонталь және фронталь проекциялары осьпен 45( бұрыш жасайтын түзудің көлеңкесі

a)


түзудің горизонталь проекциясына параллель болады

b)


x проекция осіне параллель болады

c)

түзудің фронталь проекциясына параллель болады

d)


x проекция осіне перпендикуляр болады

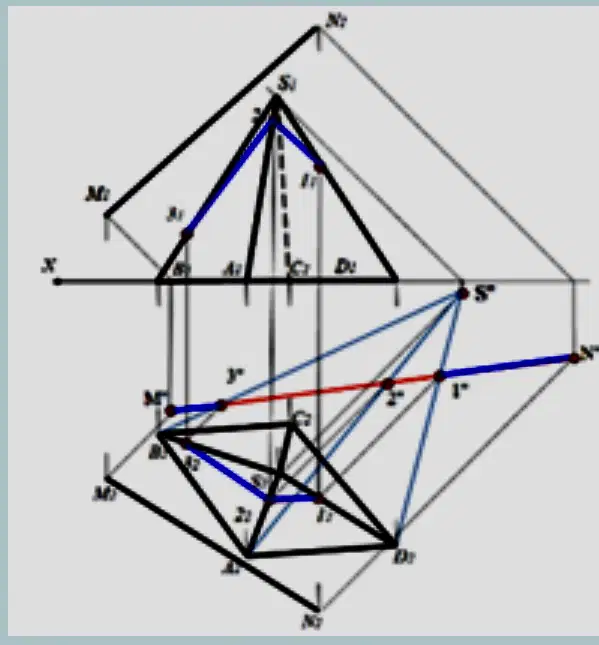

30.

Сызбада көлеңкені салуда қолданылған тәсіл

a)

Шығару тәсілі

b)


Тікбұрышты үшбұрыш тәсілі

c)


Көмекші қиюшы жазықтықтар тәсілі

d)

Кері сәулелер тәсілі

31.

Сызбада қандай көлеңке салынғанын анықтаңыз

a)

АВ түзуінің П2 горизонталь проекциялар жазықтығындағы көлеңкесі

b)


АВ түзуінің П1 фронталь проекциялар жазықтығындағы көлеңкесі

c)


АВ түзуінің П1 сфера бетіндегі көлеңкесі

d)


АВ түзуінің тік айналдыру цилиндрі бетіндегі көлеңкесі

32.

АВСЕ тік төртбұрышының өзінің көлеңкесі түсіп тұрған фронталь проекциялар жазықтығына қатысты орналасуын анықтаңыз

a)


Тік төртбұрыш жазықтығы фронталь проекциялар жазықтығына параллель орналасқан

b)


Тік төртбұрыш жазықтығы фронталь проекциялар жазықтығына перпендикуляр орналасқан

c)


Тік төртбұрыш жазықтығы фронталь проекциялар жазықтығына 55 градус бұрыш көлбеу орналасқан

d)

Тік төртбұрыш жазықтығы фронталь проекциялар жазықтығына 45 градус бұрыш көлбеу орналасқан

33.

АВС үшбұрышының өзінің көлеңкесі түсіп тұрған фронталь проекциялар жазықтығына қатысты орналасуын анықтаңыз

a)


Үшбұрыш жазықтығы фронталь проекциялар жазықтығына 45 градус бұрыш көлбеу орналасқан

b)


Үшбұрыш жазықтығы фронталь проекциялар жазықтығына 55 градус бұрыш көлбеу орналасқан

c)

Үшбұрыш жазықтығы фронталь проекциялар жазықтығына перпендикуляр орналасқан

d)


Үшбұрыш жазықтығы фронталь проекциялар жазықтығына параллель орналасқан

34.

Есік қуысы мен күнқағардың (козырек) көлеңкесі қандай тәсілмен салынған? Мұндағы: y1 – күнқағардың қабырғадан ұзындығы, y2 – қуыс тереңдігі

a)

Шығару тәсілі

b)

Сәулелік қималар тәсілі

c)

Жанама беттер тәсілі

d)

Кері сәулелер тәсілі

35.

Кх нүктесі қандай нүкте болып табылады?

a)

M нүктесінің П2 горизонталь проекциялар жазықтығындағы көлеңкесі

b)


Кеңістіктің кез-келген нүктесі

c)

M нүктесінің П1 фронталь проекциялар жазықтығындағы көлеңкесі

d)


Кх - MN түзуінің көлеңкесінің сыну нүктесі

36.

Фронталь проекциялар жазықтығымен 45( бұрыш жасайтын горизонталь түзудің көлеңкесі

a)

көлбеулігі 1:2 болады

b)

көлбеулігі 1:3 болады

c)

проекция осіне параллель болады

d)

түзудің фронталь проекциясына параллель болады

37.

Сызбада призманың қандай көлеңкесі салынған?

a)

Призманың кеңістіктің кез-келген жазықтығындағы құлама көлеңкесі

b)

Призманың П1 фронталь проекциялар жазықтығындағы құлама көлеңкесі

c)

Призманың П2 горизонталь проекциялар жазықтығындағы құлама көлеңкесі

d)

Көлеңке салынбаған

38.

Вертикаль орналасқан түзуден горизонталь жазықтыққа түсетін көлеңке ....

a)


фронталь проекциялар жазықтығына параллель болады

b)


профиль проекциялар жазықтығына параллель болады

c)

жарық сәулесінің горизонталь проекциясына параллель болады

d)

горизонталь проекциялар жазықтығына параллель болады

39.

Горизонталь-проекциялаушы түзудің көлеңкесі

a)

Жарық сәулесінің горизонталь проекциясымен беттеседі

b)


Жарық сәулесінің горизонталь проекциясына перпендикуляр болады

c)

Проекция өсіне перпендикуляр болады

d)


Жарық сәулесінің фронталь проекциясымен беттеседі

40.

Суретте кескінделген жарық көзінің түрі

a)

Шеңберлік

b)


Табиғи


c)


Цилиндлік

d)

Жасанды

41.

Сызбада қандай көлеңке салынған?

a)

D нүктесінің П2 горизонталь проекциялар жазықтығындағы көлеңкесі

b)

D нүктесінің тік айналдыру цилиндрі бетіндегі көлеңкесі

c)


D нүктесінің П1 фронталь проекциялар жазықтығындағы көлеңкесі

d)


Көлеңке салынбаған

42.

D’@,D”@ нүктелері - …

a)


D нүктесінің П2 горизнталь проекциялар жазықтығындағы көлеңкесі

b)


D нүктесінің П1 горизнталь проекциялар жазықтығындағы көлеңкесі

c)

Кеңістіктің кез-келген нүктелері

d)


D нүктесінің тік айналдыру цилиндрі бетіндегі көлеңкесі

43.

Сызбада көлеңкені салудың қандай тәсілі көрсетілген?

a)


Көмекші қиюшы жазықтықтар тәсілі

b)


Тікбұрышты үшбұрыш тәсілі

c)

Кері сәулелер тәсілі


d)


Айналу бетінің көлеңкесін бір проекциясы бойынша салу тәсілі

44.

Проекциялар жазықтығына параллель жазық фигураның көлеңкесі

a)

фигураның нақты шамасына тең болады

b)


берілген фигурадан үлкен

c)


берілген фигураға тең болмайды

d)

берілген фигурадан кіші

45.

Колоннаға дөңгелек плитадан түсетін көлеңке қандай тәсілмен салынған?

a)


биссекторлық экрандар тәсілі

b)


шығару тәсілі

c)

кері сәулелер тәсілі


d)


жанама конустар тәсілі

46.

Айналу бетінің өзіндік көлеңкесін салу үшін қолданылған тәсіл

a)


Кері сәулелер тәсілі

b)

Шығару тәсілі

c)

Сәулелік қималар тәсілі

d)

Жанама конустар мен цилиндрлер тәсілі

47.

Колоннаға тікбұрышты плитадан түсетін көлеңке қандай тәсілмен салынған?

a)

цилиндрлік экрандар тәсілі

b)


шығару тәсілі

c)

кері сәулелер тәсілі

d)

жанама конустар тәсілі

48.

Тікбұрышты колоннаның қабырғадағы көлеңкесінің ені

a)


пландағы тік төртбұрыш қабырғаларының қосындысына тең болады

b)


колоннаның пландағы өлшемдерінің көбейтіндісіне тең болады

c)

колонна енінің екі есе көбейтіндісіне тең болады

d)

колоннаның биіктігіне тең болады

49.

Сызбадағы тік айналу конусының өзіндік көлеңкесі қалай салынған?

a)

Кері сәулелер тәсілімен салынған

b)


Көмекші қиюшы жазықтықтар тәсілімен салынған

c)

Бір ғана проекциясы бойынша салынған

d)


Сәулелік қималар тәсілімен салынған

50.

Түзудің көлеңкесі бір жазықтыққа түссе:

a)

кеңістік қисығы болады

b)

сынық сызық болады

c)

түзу сызық болады

d)


жазықтық қисығы болады

51.

Жанама цилиндрлер мен конустар тәсілі қай жағдайда қолданылады

a)


Нүктеден жазықтыққа түсетін көлеңкені салу үшін

b)

Айналу бетіндегі өзіндік көлеңкені салу үшін

c)

Түзуден жазықтыққа түсетін көлеңкені салу үшін

d)


Нүктеден айналу бетіне түсетін көлеңкені салу үшін

52.

Сызбада шаршының қандай көлеңкесі салынған?

a)

АВCD шаршысының П1 фронталь проекциялар жазықтығындағы көлеңкесі

b)


АВCD шаршысының П2 горизонталь проекциялар жазықтығындағы көлеңкесі

c)


АВCD шаршысының кеңістіктегі кез-келген жазықтықтағы көлеңкесі

d)


АВCD көлеңкесі салынбаған

53.

Суреттегі квадраттың көлеңкесі арқылы фронталь проекциялар жазықтығына қатысты орналасуын анықтау керек

a)

Квадрат жазықтығы фронталь проекциялар жазықтығына 45 градус бұрышпен көлбеу орналасқан

b)


Квадрат жазықтығы жалпы жағдайда орналасқан

c)


Квадрат жазықтығы фронталь проекциялар жазықтығына перпендикуляр орналасқан

d)


Квадрат жазықтығы фронталь проекциялар жазықтығына параллель орналасқан

54.

Сызбада дөңгелектің қандай көлеңкесі салынған?

a)

Центрі О нүктесі болатын дөңгелектің П1 фронталь проекциялар жазықтығындағы көлеңкесі

b)


Центрі О нүктесі болатын дөңгелектің П2 горизонталь проекциялар жазықтығындағы көлеңкесі

c)


Көлеңке салынбаған

d)


Центрі О нүктесі болатын дөңгелектің кеңістіктегі кез-келген жазықтықтағы көлеңкесі

55.

Сызбада жарық сәулелерінің бағытын қалай қабылдайды?

a)

Проекциялар жазықтықтарына параллель етіп қабылдайды

b)

Жақтары проекциялар жазықтықтарына параллель кубтың диагоналіне параллель болатындай қабылдайды

c)


xOy жазықтығына перпендикуляр етіп қабылдайды

d)


xOz жазықтығына перпендикуляр етіп қабылдайды

56.

Қай суретте қабырғаның цилиндрлік қуысында өзіндік және құлама көлеңкелер дұрыс салынған?

a)

B

b)

D

c)

A

d)

C

57.

Қай суретте қабырға қуысында көлеңкелер дұрыс салынған?

a)

D

b)

A

c)

B

d)

C

58.

Сызбада жарық сәулелерінің қандай бағытын қолдану келісілген?

a)

A

b)

D

c)

C

d)

B

59.

Суретте жазық фигураның қандай көлеңкелері салынған?

a)

АВС үшбұрышының тек қана құлама көлеңкелері

b)

АВС үшбұрышының өзіндік және құлама көлеңкелері

c)

АВС ұшбұрышының фронталь проекциялар жазықтығына түскен көлеңкелері

d)


АВС үшбұрышының тек қана өзіндік көлеңкелері

60.

Вертикаль түзудің x осіне параллель орналасқан көлбеу жазықтыққа түскен көлеңкесі фасадта

a)

жазықтықтың көлбеулік бұрышына тең көлбеу бұрышымен кескінделеді

b)


түзудің проекциясына параллель кескінделеді

c)

x осімен 45( бұрыш жасап кескінделеді

d)


x проекция осіне параллель кескінделеді

61.

Проекциялар жазықтығына параллель жазық фигураның көлеңкесі

a)


берілген фигурадан үлкен

b)

берілген фигурадан кіші

c)


фигураның нақты шамасына тең болады

d)

берілген фигураға тең болмайды

62.

А нүктесінің жорамал көлеңкесі қай проекциялар жазықтығына түседі?

a)

жалпы жағдай жазықтығына

b)


профиль проекциялар жазықтығына

c)

фронталь проекциялар жазықтығына

d)

горизонталь проекциялар жазықтығына

63.

Суретте көрсетілген көлеңкелер қалай аталады?

a)

1-құлама, 2-өзіндік

b)

1, 2 – өзіндік

c)

1, 2 - құлама

d)


1-өзіндік, 2- құлама

64.

Вертикаль бағананың ғимаратқа түскен құлама көлеңкесі қандай тәсілмен анықталған?

a)

Жанама конустар тәсілі

b)


Кері сәулелер тәсілі

c)

Сәулелік қималар тәсілі


d)

Жанама цилиндрлер тәсілі
