WorksheetsElectricitat 2n ESO
Total questions: 50
Worksheet time: 2hrs 20mins
Els responsables del corrent elèctric són...
Protons
Electrons
Neutrons
Camions
Les dues bombetes de l'esquema es troben...
En sèrie
Mixtes
En paral·lel
Apagades
La dificultat que té el corrent elèctric per circular s'anomena...
(a)
Què és un circuit elèctric?
És el camí tancat recorregut per les càrregues elèctriques.
És el camí obert recorregut per les càrregues elèctriques.
És el camí obert que formen un conjunt d'elements enllaçats
Conjunt d'elements elèctrics
Components mínims necessaris per a muntar un circuit elèctric són...
Receptor, conductor i element de seguretat.
Generador, element de control i receptor.
Generador, receptor i conductor.
Conductor, element de control i receptor.
Com s'anomena la representació gràfica d'un circuit?
Símbol
Component
Esquema
Com s'anomena la representació gràfica d'un element?
Símbol
Dibuix
Esquema
Icono
Elements generadors són?
Pila, dinamo i motor
Pila, bateria i dinamo
Bateria, pila i bombeta
Commutador, pila i dinamo
Un element de protecció és?
Pulsador
Interruptor
Fusible
Bombeta
Elements de control o maniobra són?
Generador, polsador i interruptor
Polsador, interruptor i commutador
Timbre, polsador i interruptor
Fusible, interruptor i commutador
Les magnituds fonamentals d'un circuit elèctric són?
Intensitat, tensió i potència
Resistència, tensió i energia
Potencia, intensitat i resistivitat
Intensitat, tensió i resistència
La intensitat es mesura en...
Ohms
Resistivitat
Ampers
Volts
La resistència es mesura en ...
Volts
Ohms
Joules
Ampers
La llei d'Ohm respon a l'expressió
I * V = R
I = R / V
V = I * R
V = I / R
Quines bombetes estan enceses?
A, B i C
A i B
A i C
C i B
Quins elements coneixes en aquest circuit?
En el circuit de la imatge, si una de les bombetes es fon, l'altra...
brillarà amb més intensitat
brillarà menys
també es fondrà
no farà llum perquè no hi circularà corrent
En el circuit de la imatge, si una de les bombetes es fon, l'altra...
brillarà amb més intensitat
brillarà menys
també es fondrà
no farà llum perquè no hi circularà corrent
El símbol d'un polsador NO (normalment obert), és:
L'electricitat és una forma d' (a) còmoda i habitual en les societats desenvolupades, que es pot transformar en altres formes d'energia, com l'energia lluminosa, la calorífica, la mecànica, etc...
Un circuit elèctric és un conjunt d'elements connectats entre si de manera que pot circular-hi:
els àtoms
el corrent elèctric
el calor
la temperatura
Assenyala quina és la representació esquemàtica adequada del següent circuit:
En el circuit de la imatge, els receptors estan connectats entre si en:
(a)
Al circuit de la imatge, amb l'interruptor obert, funciona alguna bombeta?
No funciona cap bombeta
Funcionen les dos bombetes
Sí, funciona la bombeta B2
Sí, funciona la bombeta B1
Al circuit de la imatge, amb l'interruptor tancat, hi hauria alguna bombeta encesa?
Sí, la bombeta B2 estaria encesa
Sí, la bombeta B1 estaria encesa
Sí, les dues bombetes B1 I B2 estarien enceses
No, les dos bombetes estarien apagades.
Quin efecte produeix el pas del corrent elèctric per una estufa elèctrica?
Efecte calorífic
Efecte lluminós
Efecte magnètic
"Totes les coses estan formades per àtoms"
Aquesta afirmació és...
falsa
vertadera
L'àtom està compost per:
Protons (+)
Neutrins
Electrons (-)
Protons (-)
Neutrons
Electrons (+)
Ultrons (+)
Electrons (-)
Neutrons
Electrons (-)
Neutrons
Protons (+)
L'electricitat és:
Un llamp
Un estat de la matèria
Una forma d'energia
Cap és correcta
El símbol de l'element elèctric que apareix a la imatge es denomina:
Pila
Motor
Bombeta
Resistència
Aquest símbol representa...
una bombeta
un amperímetre
un conductor
una pila
Per aconseguir corrent elèctric és necessari:
Un moviment d'electrons
Una separació de càrregues negatives
Un moviment de protons
Un moviment de protons i electrons
El símbol de la resistència és
I
V
R
A
La intensitat es mesura en
Volts
I
Amper
Ω
La resistència es mesura en
Volts
I
Amper
Ω
La tensió o voltatge es mesura en
Ω
Amper
Volts
R
El símbol de la intensitat és
V
I
R
A
La tensió o voltatge és
És la quantitat d’energia que consumeix o transforma un receptor en un temps
El nombre de càrregues elèctriques que travessa el circuit per unitat de temps
És la dificultat que ofereixen els materials al pas del corrent elèctric.
L’energia amb la qual un generador impulsa els electrons a través d’un circuit
La resistència és
És la quantitat d’energia que consumeix o transforma un receptor en un temps
El nombre de càrregues elèctriques que travessa el circuit per unitat de temps
És la dificultat que ofereixen els materials al pas del corrent elèctric.
L’energia amb la qual un generador impulsa els electrons a través d’un circuit
La intensitat és
És la quantitat d’energia que consumeix o transforma un receptor en un temps
El nombre de càrregues elèctriques que travessa el circuit per unitat de temps
És la dificultat que ofereixen els materials al pas del corrent elèctric.
L’energia amb la qual un generador impulsa els electrons a través d’un circuit
Calcula la intensitat que passa per aquest circuit
7 A
175 A
7 W
5 A
Calcula la resistència d'un motor connectat a una batería de 9V, quan la intensitat és de 3A
27 Ω
3 Ʊ
27 W
3 Ω
Quina tensió té la batería que fa que passin 2 A per una bombeta de 10Ω de resistència?
5 V
0,2 V
20 V
0,2 A
Què és la potència en un circuit elèctric i com es calcula?
La potència es mesura en amperis per volt.
La potència és la quantitat d'energia emmagatzemada en un circuit.
La potència en un circuit elèctric es calcula com P = V * I.
La potència es calcula com P = R / I.
Si un circuit té una tensió de 24V i una resistència de 6Ω, quina és la corrent?
8A
4A
6A
2A
Calcula la Resistència d'aquest circuit mitjançant la lley d'ohm/ Calcula la Resistencia de este circuito usando la ley de ohm
1,5 Ω
135 mΩ
13.5 Ω
150 mΩ
Calcula la intensitat d'aquest circuit mitjançant la lley d'ohm/ Calcula la intensidad de este circuito usando la ley de ohm
18 A
4,5 A
45 mA
18 mA
Calcula el Voltatge d'aquest circuit mitjançant la lley d'ohm/ Calcula el voltaje de este circuito usando la ley de ohm
2 V
0.5 V
5 V
18 V
Tenint amb compte la gràfica anterior, quin és el valor de la resistència?/ Teniendo en cuenta la gráfica anterior, ¿cuál es el valor de la resistencia?
0.05 Ω
50 mΩ
20 Ω
0.8 Ω

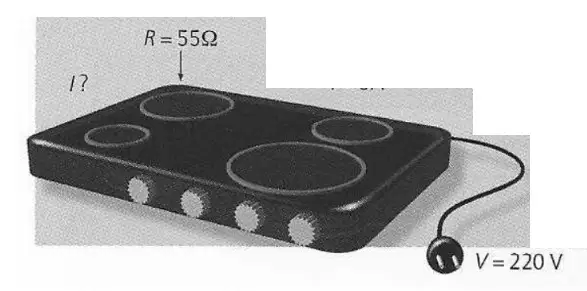

Calcula la Intensitat d'aquest fogó elèctric
275 A
4 A
12100 A
0,25 A
