Иг (1-53) 1-часть

Total questions: 53

Worksheet time: 27mins

Name
Class
Date
1.

Как на строительном чертеже называют вид здания?

a)

План

b)

Разрез

c)

Эскиз

d)

Фасад

2.

Отношение линейных размеров изображенного на чертеже предмета к их натуральной величине называется:

a)

Масштаб

b)

Уклон

c)

Конусность

d)

Квадрат

3.

План - это разрез здания … плоскостью на уровне оконных и дверных проемов:

a)

Горизонтальной

b)

Профильной

c)

Произвольной

d)

Наклонной

4.

При выполнении чертежа плана здания начинают с:

a)

Проведения координационных осей

b)

Вычерчивания перегородок

c)

Нанесения размерных линий

d)

Вычерчивания оконных проемов

5.

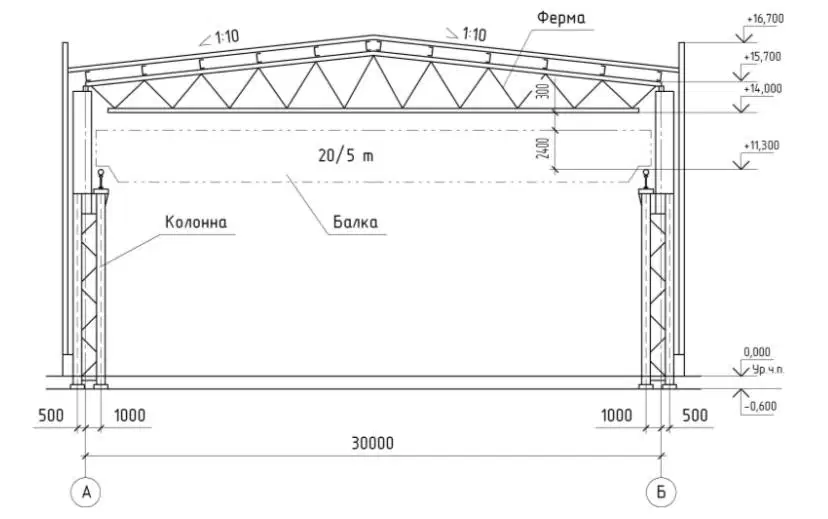

Пролетом называется:

a)

Расстояние между координационными осями несущих элементов (колонн, капитальных стен) здания

b)

Расстояние от уровня пола данного этажа до пола вышележащего этажа

c)

Часть здания с размерами равными высоте этажа

d)

Участок конструкций, где стыкуются конструкции

6.

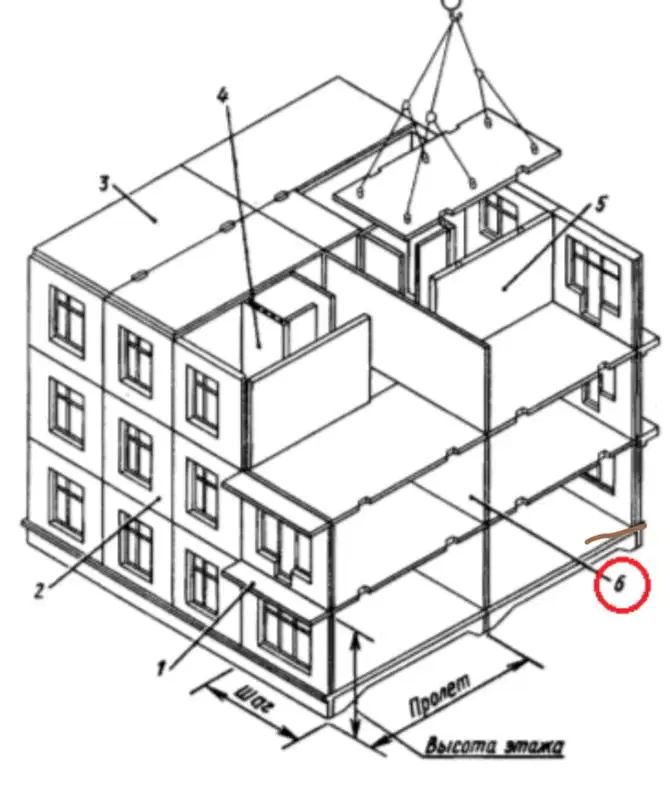

Какой конструктивный элемент здания показан под номером 6?

a)

Внутренняя стеновая панель

b)

Балкон

c)

Наружная стеновая панель

d)

Фундамент

7.

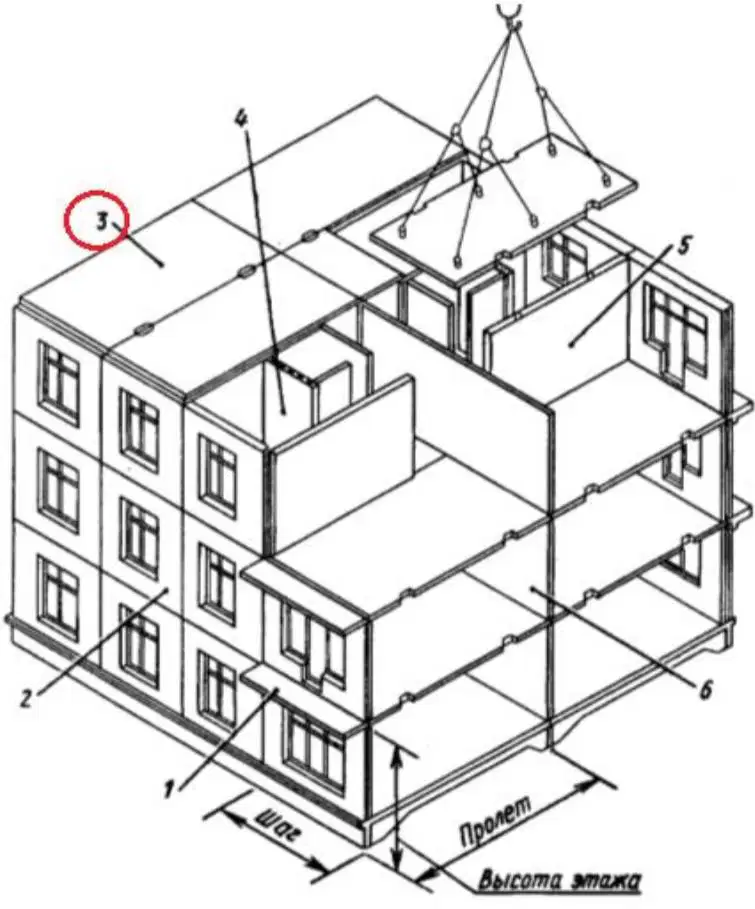

Какой конструктивный элемент здания показан под номером 3?

a)

Панель перекрытия

b)

Балкон

c)

Наружная стеновая панель

d)

Фундамент

8.

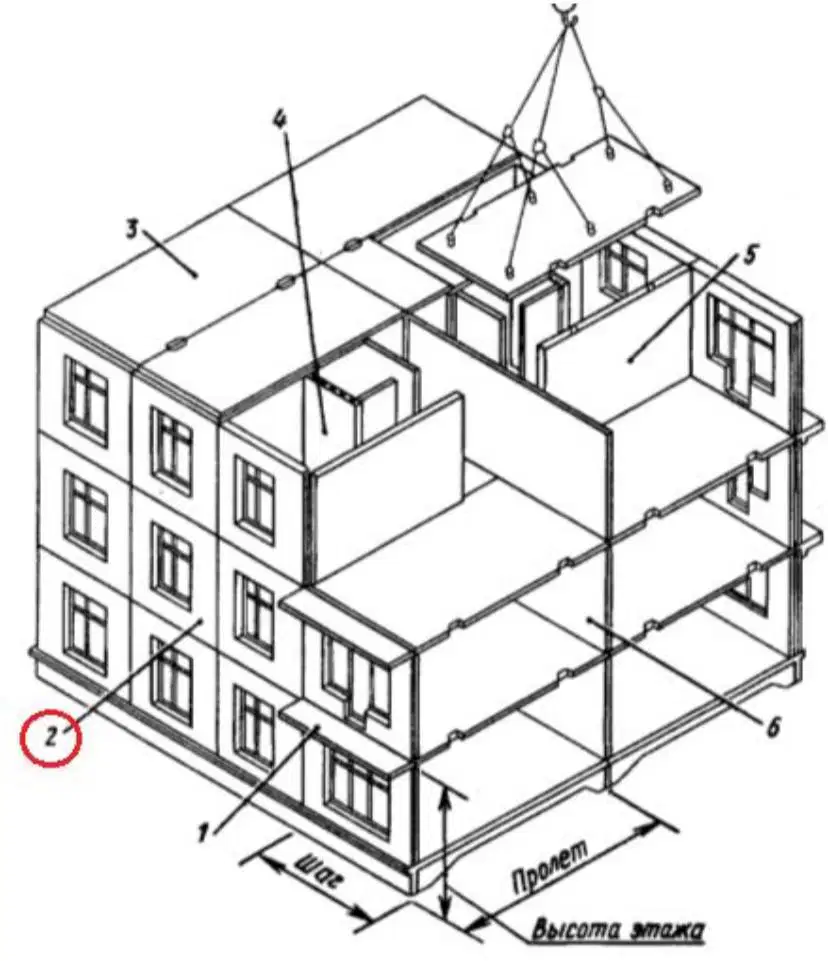

Какой конструктивный элемент здания показан под номером 2?

a)

Наружная стеновая панель

b)

Панель перекрытия

c)

Внутренняя стеновая панель

d)

Балкон

9.

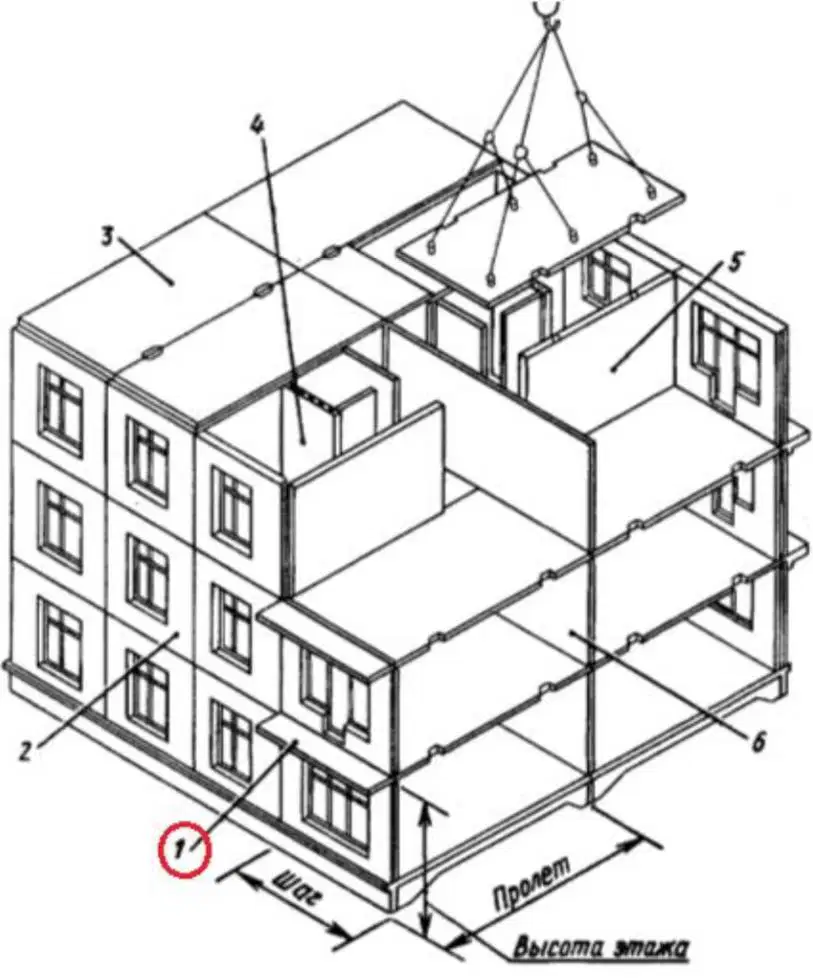

Какой конструктивный элемент здания показан под номером 1?

a)

Балкон

b)

Оконный проем

c)

Дверной проем

d)

Фундамент

10.

План размещения зданий, сооружений и инженерных сетей на земельном участке называют…

a)

Генеральный план

b)

Эскизирование

c)

Спецификация

d)

Экспликация

11.

Положение каких конструктивных элементов здания определяют координационные оси?

a)

Несущие элементы здания (капитальные стены, колонны)

b)

Балконы

c)

Перегородки

d)

Пандусы

12.

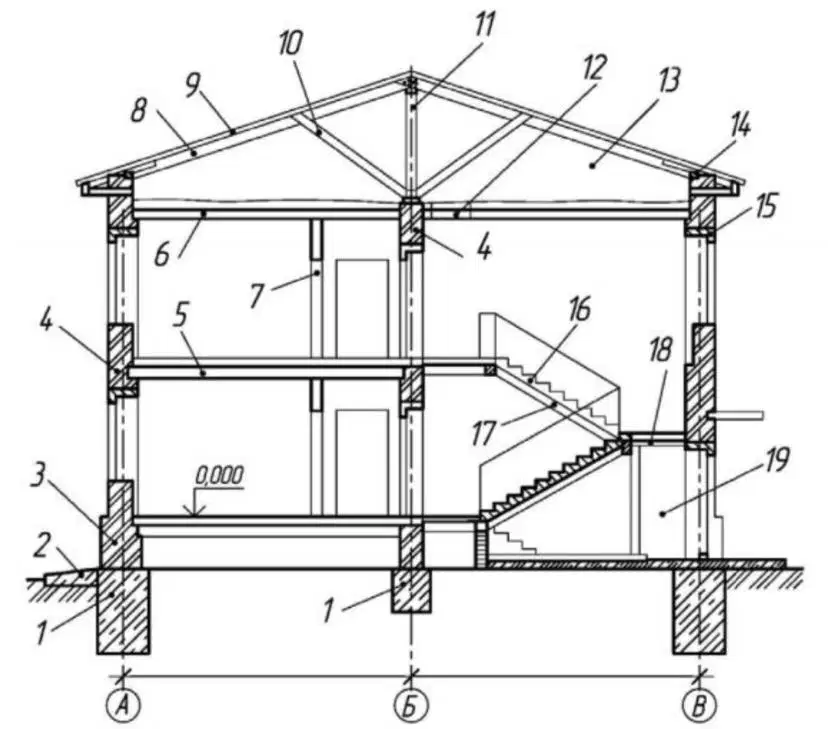

Под каким номером значится тамбур?

a)

19

b)

1

c)

3

d)

10

13.

Под каким номером значится чердачное перекрытие?

a)

6

b)

7

c)

4

d)

1

14.

Под каким номером обозначено междуэтажное перекрытие?

a)

5

b)

17

c)

11

d)

1

15.

Под каким номером обозначен фундамент?

a)

1

b)

7

c)

13

d)

10

16.

Под каким номером обозначена межкомнатная перегородка?

a)

7

b)

6

c)

1

d)

13

17.

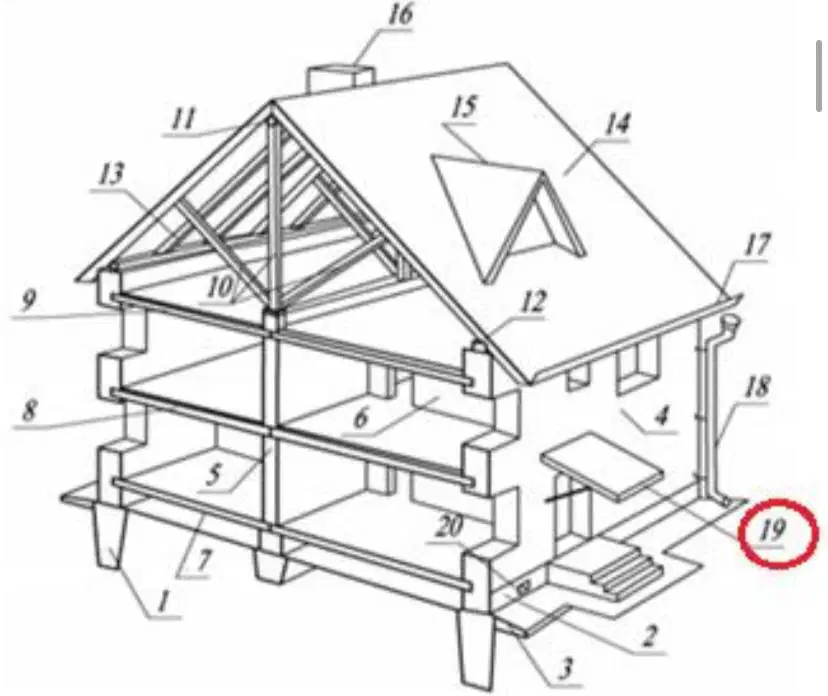

Какой конструктивный элемент малоэтажного жилого дома показан под номером 19?

a)

Навес над крыльцом

b)

Цоколь

c)

Внутренняя несущая стена

d)

Оконный проем

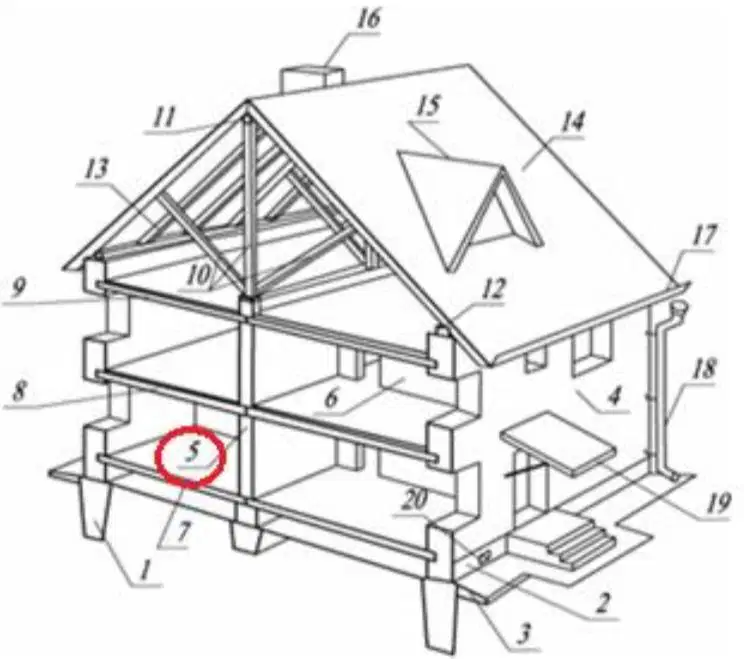

18.

Какой конструктивный элемент малоэтажного жилого дома показан под номером 5?

a)

Внутренняя несущая стена

b)

Цоколь

c)

Навес над крыльцом

d)

Оконный проем

19.

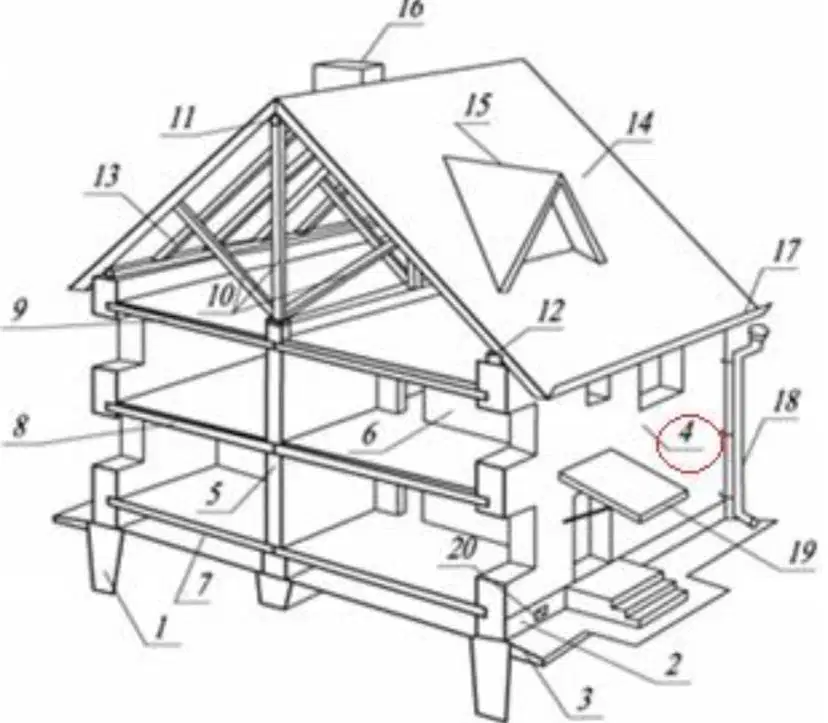

Какой конструктивный элемент малоэтажного жилого дома показан под номером 4?

a)

Наружная несущая стена

b)

Цоколь

c)

Навес над крыльцом

d)

Дверной проем

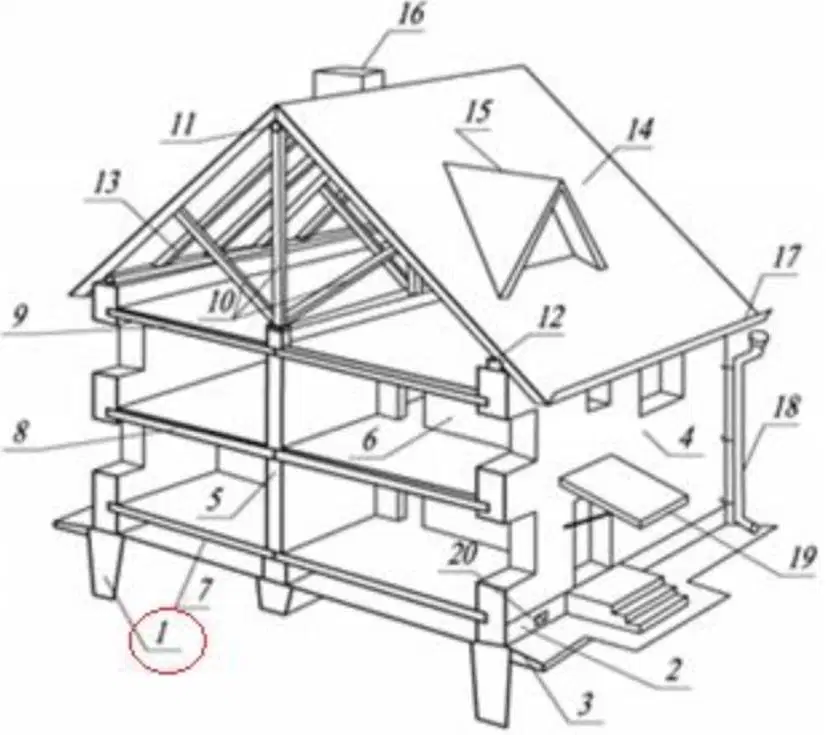

20.

Какой конструктивный элемент малоэтажного жилого дома показан под номером 1?

a)

Фундамент

b)

Наружная несущая стена

c)

Навес над крыльцом

d)

Дверной проем

21.

На планах линейные размеры зданий и помещений указывают в следующих единицах измерения…

a)

Миллиметры

b)

Сантиметры

c)

Дециметры

d)

Километры

22.

Как ограничивают размерные линии на строительных чертежах?

a)

Засечками

b)

Квадратами

c)

Окружностями

d)

Стрелками

23.

Как называется гладкий наклонный въезд или вход в здание или помещение?

a)

Пандус

b)

Лестница

c)

Кровля

d)

Карниз

24.

Как называется часть стены, расположенная между оконными проемами?

a)

Простенок

b)

Перегородка

c)

Кровля

d)

Цоколь

25.

Какой вид окна изображен на рисунке?

a)

Трехстворчатое

b)

Двухстворчатое

c)

Одностворчатое

d)

Арочное

26.

Какая дверь показана на рисунке?

a)

Однопольная

b)

Двойная однопольная

c)

Дверь однопольная с качающимся полотном

d)

Арочная

27.

Какая дверь показана на рисунке?

a)

Двупольная

b)

Трехстворчатая

c)

Арочная

d)

Четырехстворчатая

28.

Какая дверь показана на рисунке?

a)

Дверь вращающаяся

b)

Двойная однопольная

c)

Дверь арочная

d)

Дверь двупольная

29.

Какая дверь показана на рисунке?

a)

Дверь двойная однопольная

b)

Дверь вращающаяся

c)

Однопольная

d)

Дверь арочная

30.

Какая дверь показана на рисунке?

a)

Дверь откатная однопольная

b)

Дверь вращающаяся

c)

Раздвижная двупольная

d)

Дверь арочная

31.

Под каким углом к стене вычерчивается дверь на плане?

a)

30°

b)

45°

c)

50°

d)

180°

32.

Что указывает стрелка на марше лестницы, изображенной на плане?

a)

Направление подъема марша

b)

Ширину марша

c)

Длину марша

d)

Высоту марша

33.

Стрелкой на изображении лестничного марша указывают:

a)

Направление подъема марша

b)

Направление выхода из здания

c)

Направление спуска марша

d)

Высоту марша

34.

Вид здания со стороны улицы или площади:

a)

Главный фасад

b)

Дворовый фасад

c)

Боковой фасад

d)

Торцевой фасад

35.

Какое санитарно-техническое устройство изображено на плане?

a)

Мойка кухонная на одно отделение

b)

Мойка кухонная на два отделения

c)

Ванна обыкновенная

d)

Унитаз

36.

Какое санитарно-техническое устройство изображено на плане?

a)

Мойка кухонная на два отделения

b)

Поддон душевой

c)

Мойка кухонная на одно отделение

d)

Унитаз

37.

Какое санитарно-техническое устройство изображено на плане?

a)

Унитаз

b)

Мойка кухонная на два отделения

c)

Мойка кухонная на одно отделение

d)

Ванна обыкновенная

38.

Какое санитарно-техническое устройство изображено на плане?

a)

Ванна обыкновенная

b)

Мойка кухонная на два отделения

c)

Мойка кухонная на одно отделение

d)

Унитаз

39.

Обозначение какого материала показано на рисунке?

a)

Стекло и другие светопрозрачные материалы

b)

Бетон

c)

Металлы и твердые сплавы

d)

Грунт естественный

40.

Обозначение какого материала показано на рисунке?

a)

Грунт естественный

b)

Бетон

c)

Металлы и твердые сплавы

d)

Стекло и другие светопрозрачные материалы

41.

Обозначение какого материала показано на рисунке?

a)

Металлы и твердые сплавы

b)

Камень естественный

c)

Грунт естественный

d)

Стекло и другие светопрозрачные материалы

42.

Обозначение какого материала показано на рисунке?

a)

Дерево

b)

Стекло и другие светопрозрачные материалы

c)

Металлы и твердые сплавы

d)

Грунт естественный

43.

Обозначение какого материала показано на рисунке?

a)

Керамика и силикатные материалы для кладки (кирпич и др.)

b)

Дерево

c)

Металлы и твердые сплавы

d)

Грунт естественный

44.

Обозначение какого материала показано на рисунке?

a)

Неметаллические материалы

b)

Дерево

c)

Металлы и твердые сплавы

d)

Грунт естественный

45.

В четырехскатных крышах скаты, направленные к торцевым стенам, называют:

a)

Вальмы

b)

Уклоны

c)

Конек

d)

Свес

46.

Плоскости, образующие крышу, называются:

a)

Скаты

b)

Стены

c)

Конек

d)

Перекаты

47.

Размер толщины стены в 250 мм называется:

a)

Размером в кирпич

b)

Размером в полкирпича

c)

Размером в четверть кирпича

d)

Размером в полтора кирпича

48.

Какой из этих размеров толщины стены называется в два кирпича?

a)

510 мм

b)

380 мм

c)

120 мм

d)

640 мм

49.

Какой из этих размеров толщины стены называется в полтора кирпича?

a)

380 мм

b)

510 мм

c)

120 мм

d)

640 мм

50.

Как называются перекрытия над верхним этажом?

a)

Чердачным

b)

Цокольным

c)

Смежным

d)

Междуэтажным

51.

Ограждающий элемент, разделяющий внутреннее пространство здания на отдельные помещения:

a)

Перегородка

b)

Крыша

c)

Фундамент

d)

Цоколь

52.

Основание, передающее нагрузку от здания на грунт:

a)

Фундамент

b)

Кровля

c)

Отмостка

d)

Стены

53.

Часть здания, служащая для сообщения между этажами:

a)

Лестница

b)

Цоколь

c)

Чердак

d)

Площадка
