Worksheets２単元１８
Total questions: 37
Worksheet time: 12mins
①の答え
直列
並列
平列
直進
②の答え
直列
並列
平列
直進
③の答え
同じ
違う
④の答え
和
差
乗
商
⑤の答え
同じ
違う
図１のように、１本の道筋でつながっている回路を何というか。
(a)
図１で、A点を流れる電流が０．２Aのとき、B点を流れる電流の大きさは何Aか？
(a)
図１で、電源の電圧が６V、BC間に加わる電圧が２Vのとき、AB間に加わる電圧の大きさは？
(a)
図１で、A点を流れる電流が０．２Aのとき、C点を流れる電流の大きさは何Aか？
(a)
図２のように、枝分かれした道すじでつながっている回路を何というか。
(a)
図２で、D点を流れる電流が３００ｍA、E点を流れる電流が１００ｍAのとき、F点を流れる電流の大きさは？
(a)
図２で、EG間に加わる電圧が３．５Vのとき、電源の電圧は？
(a)
図２で、EG間に加わる電圧が３．５Vのとき、FH間に加わる電圧の大きさは？
(a)
図の電気器具は何か？
(a)
図の電気器具は何か？
(a)
電流の大きさを表す単位Aを何と読むか。
(a)
電流計は、回路にどのようにつなぐか。
(a)
電流計は、回路にどのようにつなぐか。
(a)
回路に電流を流そうとするはたらきを何というか。
(a)
電圧の大きさを表す単位Vを何と読むか
(a)

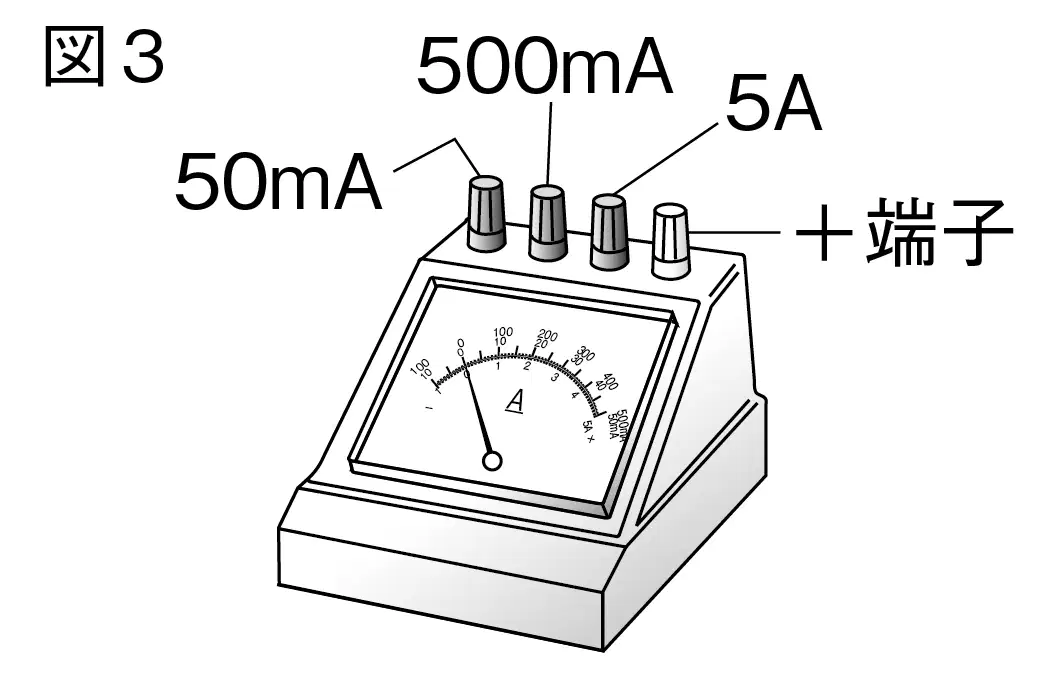

電流の大きさが予想できないとき、最初につなぐー端子はどれか。
図３から１つ選びなさい。
５０ｍA
５００ｍA
５A
どれでもよい
電圧計の＋端子をつなぐのは、電源（電池）のどちら側か？
＋側
ー側
どちらでもよい
電流や電圧を電流計や電圧計ではかる場合、大きさが予測できないとき、どのようなー端子を選ぶようにするか。
いちばん大きい値がはかれるー端子を選ぶ
いちばん小さい値がはかれるー端子を選ぶ
中間の値がはかれるー端子を選ぶ
どれでもよい
電圧計は回路の図りたい部分にどのようにつなぐか
(a)
電流計をあらわす電気用図記号は？

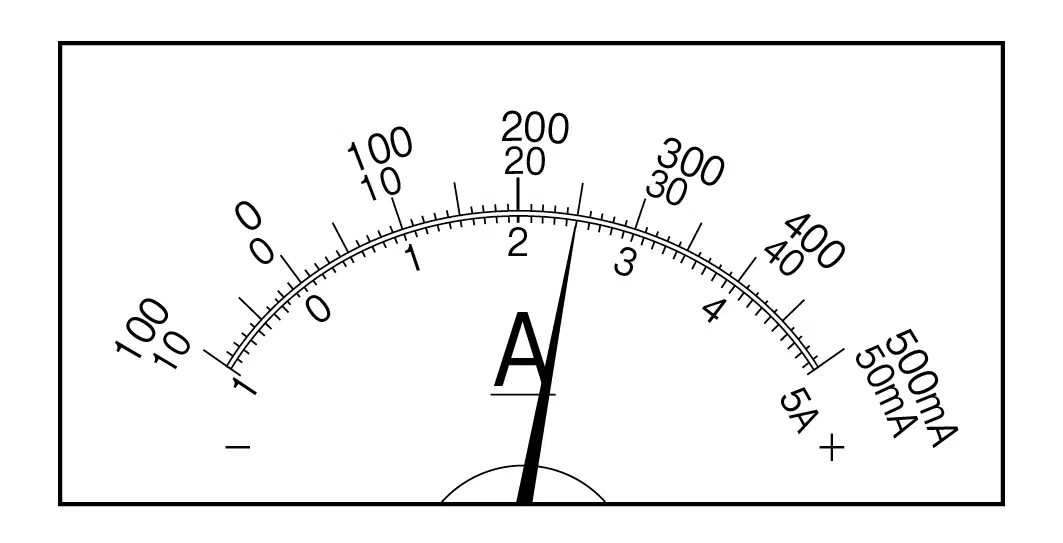

電流計を５００ｍAのー端子につないだとき、針が図のようになった。電流の値は？
(a)

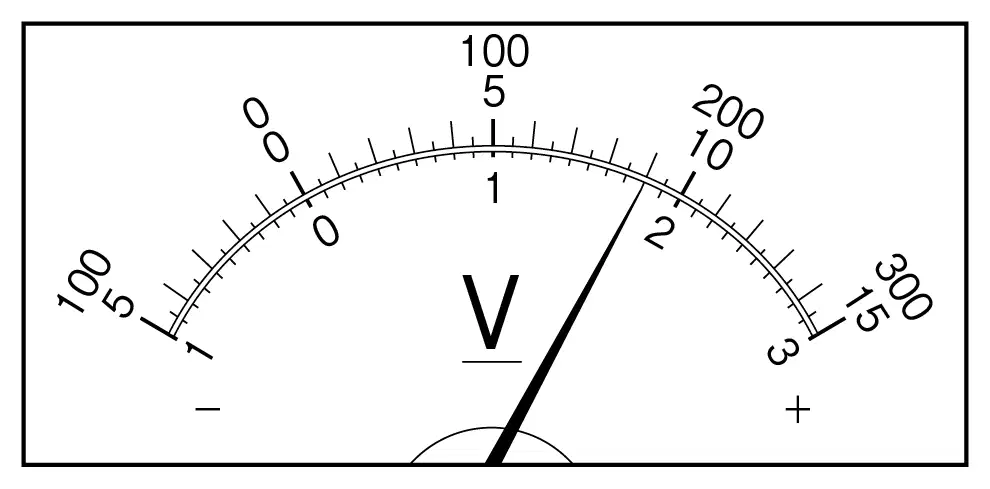

電圧計を３Vのー端子につないだとき、針が図のようになった。電圧の値は？
(a)
A点を流れる電流が４５０ｍAのとき，B点を流れる電流はそれぞれ何Aか。
(a)
A点を流れる電流が４５０ｍAのとき，C点を流れる電流はそれぞれ何Aか。
(a)
電源の電圧が７．５V，AB間に加わる電圧が３．５Vのとき，BC間に加わる電圧は？
(a)
電源の電圧が７．５V，AB間に加わる電圧が３．５Vのとき，AC間に加わる電圧は？
(a)
直列回路では回路の各点を流れる電流の大きさははどこも（①），
回路全体に加わる電圧の大きさは，各区間に加わる電圧の（②）である。
①同じ
②和と同じ
①違い
②和と同じ
①同じ
②同じ
①違う
②同じ
G点を流れる電流が０．５A，H点を流れる電流が０．８Aのとき，D点を流れる電流は何ｍAか。
(a)
G点を流れる電流が０．５A，H点を流れる電流が０．８Aのとき，E点を流れる電流は何ｍAか。
(a)
G点を流れる電流が０．５A，H点を流れる電流が０．８Aのとき，F点を流れる電流は何ｍAか。
(a)
電源の電圧が３Vのとき，EG間の電圧は何Vか。
(a)
並列回路では，枝分かれした後の電流の（①）が，
枝分かれする前，および再び合流した後の電流と同じ大きさになる。
また，回路全体に加わる電圧の大きさは，
各区間に加わる電圧の大きさと（②）。
①和
②同じ
①和
②違う
①差
②同じ
①差
②違う
