Pengetahuan mengenai peralatan gambar merupakan hal yang penting untuk dipahami sebelum menggambar teknik. Peralatan gambar yang digunakan untuk membuat garis lengkung tanpa menggunakan jangka disebut ....

Hal yang terpenting dalam penggunaan mesin gambar adalah ....

Sebelum menggambar teknik perlu mengenali dan mengetahui jenis-jenis dan fungsi dari alat gambar. Alat gambar teknik yang paling tepat untuk menggambar garis lurus pada denah adalah ....

Andi adalah peserta didik kelas X Program Keahlian Desain Pemodelan dan Informasi Bangunan. Ia ingin menggambar proyeksi dengan skala 1:50. Proyeksi tersebut memiliki banyak garis lengkung dan membutuhkan ketelitian tinggi. Alat gambar apa yang paling tepat untuk membantu Andi menyelesaikan gambar proyeksi dengan cepat dan presisi?

Perhatikan daftar peralatan gambar berikut:

(1)  Pensil mekanik

(2)  Penggaris segitiga

(3)  Mesin gambar

(4)  Mal lengkung

(5)  Jangka sorong

(6)  Jangka

Seorang drafter ingin menggambar denah rumah dengan skala 1:100 yang memiliki banyak detail lengkung dan membutuhkan presisi tinggi. Drafter tersebut ingin menyelesaikan gambar denah dengan cepat dan presisi, serta ingin menghemat waktu dan tenaga. Kombinasi alat gambar teknik apa yang paling tepat untuk membantu drafter tersebut mencapai tujuannya?

Peralatan gambar yang digunakan untuk menggambar elemen rumit dan membutuhkan ketepatan dimensi yang tinggi. Peralatan gambar tersebut dapat menyelesaikan gambar detail dengan cepat dan akurat, dan gambar dapat diubah serta diperbarui dengan mudah. Alat gambar teknik baru apa yang dapat dirancang untuk membantu menyelesaikan tersebut?

Gambar teknik merupakan bahasa komunikasi bagi ahli teknik yang terlibat dalam pekerjaan projek pembangunan. Di bawah ini fungsi garis ukur yang tepat, yaitu ....

Dalam menggambar teknik perlu mengetahui standar dan aturan gambar teknik untuk menyatukan persepsi dan penafsiran dalam memahami suatu gambar kerja. Untuk menggambarkan bagian benda yang langsung terlihat (nyata), digunakan ....

Perhatikan gambar di bawah ini!

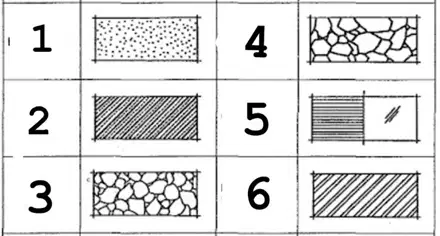

Yang merupakan gambar arsiran lapisan pasir ditunjukkan oleh gambar nomor...

Perhatikan gambar garis berikut ini!

Gambar garis putus titik (kira-kira 1/3 tebal garis gambar), adalah menunjukkan ....

Sebuah bidang ABC, panjang sisi BC = 5 m, digambar dengan skala 1:25, maka panjang sisi BC adalah ....

Perhatikan gambar potongan dan gambar simbol bahan di bawah ini!

Simbol gambar teknik berfungsi untuk menjelaskan hal-hal tertentu mengenai informasi pada gambar teknik termasuk bentuk arsiran yang menjelaskan jenis material tertentu. Bagian yang ditunjuk tanda panah, diberi simbol bahan ....

Atta adalah seorang peserta didik DPIB. Suatu saat ia mengerjakan proyek perencanaan rumah tinggal 1 lantai. Pada saat menggambar simbol dinding ia mengalami kendala menentukan simbol dan arsiran yang tepat. Di bawah ini merupakan gambar arsiran pasangan batu bata ditunjukkan oleh gambar nomor...

Gambar teknik umumnya digambarkan dalam bentuk 2D dan 3D. Gambar yang serupa dengan gambar benda yang dilihat dengan mata biasa dan banyak digunakan dalam bidang arsitektur tersebut ....

Perhatikan gambar objek berikut!

Gambar proyeksi orthogonal merupakan metode pembuatan gambar teknik /gambar kerja dalam bentuk dua dimensi. Berikut adalah gambar proyeksi orthogonal dari suatu objek. Manakah gambar yang menunjukkan tampak depan objek tersebut?

Perhatikan gambar berikut!

Seorang drafter akan menggambar proyeksi orthogonal sesuai dengan objek di atas. Gambar orthogonal berikut ini yang menunjukkan gambar tampak kanan yang paling tepat, yaitu ....

Gambar yang ada dalam desain diproyeksikan tepat sesuai dengan lahan yang disediakan, dimulai dari bagian bawah membentuk ....

Istilah yang digunakan untuk menyebut juru gambar dalam teknik konstruksi bangunan adalah ....

Jika sebuah ruang berada di sebelah kiri bidang V, di bawah bidang H dan terletak di depan bidang D, maka masuk ke dalam kuadran ....
