Dalam sebuah kendaraan ada sistem dimana mesin awal hidup harusada yang menggerakan, batrai yang telah digunakan diisi kembali dan yang membakar campuran udara dan bahan bakar. sistem itu adalah

Di kendaraan sedan tenaga yang dihasilkan akan di salurkan supaya terus ke roda roda sistem yang menyalurkan tersebut adalah

Kendaraan pasti ada sistem Chassis yang bisa mengurangi kecepatan, menghentikan, dan menjaga akan kendaraan tetap berhenti, maka di sebut

dalam kendaraan ada sistem Chassis dengan fungsi sebagai peredam getar akibat jalan yang tidak bagus dan kesetabilan kendaraan ketika bergerak sistem tersebut adalah

Dalam mengendalikan arah kendaraan ada sistem di chassis yang bisa mengarahkan belok ke kiri dan kekanan di perlukan sebuah sistem yaitu

Kendaraan pada mobil ada sistem kelistrikan yang berfungsi memberikan isyarat, menerangi jalan, bagi kendaraan lainnya, adalah

dalam pemilihan peralatan berdasarkan kecepatannya untuk

penyelesaian pekerjaan.

• Kunci sok berguna untuk memutar baut / mur tanpa

membutuhkan pengaturan posisi kembali. Hal ini

memungkinkan pemutaran baut / mur yang cepat.

• Kunci sok dapat digunakan dengan berbagai macam

cara tergantung pada tipe pegangan yang sesuai.

Pilih peralatan dengan mempertimbangkan ukuran

momen pemutaran • Bila dibutuhkan pengencangan akhir atau pengendoran awal baut / mur, gunakan kunci yang memungkinkan

pemberian banyak kekuatan.

Dalam menggunakan kunci kunci atau alat tangan lainnya apa saja yang harus diperhatikan jika melihat gambar di samping

Dalam mengencangkan dan melonggarkan baud dan mur perhatikan gambar di samping dengan seksama ?

Baut / mur, yang telah dikencangkan dengan kuat, dapat

dikendorkan dengan mudah dengan memberikan benturan.

Palu atau pipa (digunakan untuk memanjangkan poros)

dari gambar dan kaimat diatas maka

dalam menggunakan alat alat tangan kunci momen berfungsi untuk ?

kunci sok adalah Alat yang dapat digunakan untuk melepas dan mengganti baut/mur dengan mudah dengan mengkombinasikannya dengan berbagai macam pegangan dan sok, tergantung pada kondisi pengoperasian., kalau diliat dari gambar 1 maka ada ukuranya yaitu :

Ketika kita lihat menggunakan adaptor sok Penerapan

Digunakan sebagai konektor untuk mengganti

ukuran penggerak segiempat sok (socket square drive).

pada penggunaan universal joint terlihat digambar ada beberapa larangan yaitu pada sudut yang tajam dan menggunakan impack air gun, dengan demiian maka dapa disimpulkan kekuatannya adalah

Batang Perpanjangan (Set Kunci Sok)

Penerapan

1. Dapat digunakan untuk melepas dan mengganti baut/mur yang letakkan terlalu dalam untuk digapai.

2. Dapat juga digunakan untuk mengangkat alat dari permukaan yang rata agar mudah didapat.

betul apa salah

Pegangan ini digunakan untuk melepas dan mengganti mur/baut dimana dibutuhkan momen yang besar.

• Rahang sok memiliki pergerakan sliding yang memungkinkan sudut pegangan disetel untuk menyesuaikan kunci sok.

• Pegangan bergeser, memungkinkan panjang cengkraman untuk diubah.

kenapa di butuhkan momen yang besar untuk membuka baud atau mur

Pegangan ini dapat digunakan dengan dua cara yaitu dengan menggeser bagian penggerak sok.

1. Bentuk-L: Untuk menaikkan momen

2. Bentuk-T: Untuk menaikkan kecepatan

dalam menggunakannya dimana

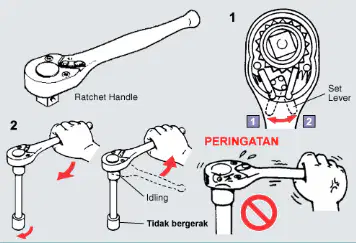

Pegangan Ratchet digunakan dengan cara

1. Putar tuas pengeset ke kanan untuk mengencangkan baut/mur dan ke kiri untuk mengendorkan.

2. Baut/mur dapat diputar ke satu arah tanpa perlu memasang kembali kunci sok.

3. Kunci son dapat dikunci dengan sudut putaran kecil, Sehingga memungkinkan pekerjaan di ruang sempit.

alat ini digunakan

Kunci Boxend (Kunci Offset) / kunci ring

Digunakan dalam pengencangan tambahan dan pekerjaan serupa, karena ia dapat memberikan momen yang besar pada baut/mur.

1. Karena rahang adalah heksagonal ganda, pemasangan baut/mur menjadi mudah. Ia dapat dipasang kembali di ruang yang sempit.

2. Karena permukaan heksagonal baut/mur dikelilingi maka tidak ada bahaya kerusakan

pada sudut-sudut baut, dan momen yang besar dapat diberikan.

3. Karena poros dibelokkan, maka ia dapat digunakan untuk memutar baut/mur di tempat yang berceruk atau dipermukaan yang rata.

yang biasanya diguanakan untuk membuka baud dan mur di

Kunci Terbuka (kunci pas) Digunakan pada posisi dimana set kunci sok atau

kunci boxend (kunci offset) tidak dapat digunakan untuk melepas atau mengganti baut/mur.

1. Poros dipasang menyudut pada rahang. Hal ini berarti bahwa melalui pemutaran kembali kunci terbuka (perentang), ia dapat digunakan untuk terus diputar pada tempat yang terbatas.

2. Untuk mencegah agar part yang berlawanan tidak berputar, saat mengendorkan pipa bahan bakar, gunakan dua kunci terbuka (perentang) untuk mengendorkan mur.

3. Perentang tidak dapat memberikan momen yang besar, sehingga tidak boleh digunakan untuk pengencangan akhir *.

kunci ini bias di gunakan di

Digunakan dengan baut/mur dengan ukuran yang tidak biasa atau untuk menahan SST.

• Memutar sekrup penyetel mengubah bore. Oleh karena itu, satu kunci penyetel dapat digunakan sebagai pengganti kunci terbuka banyak (perentang).

• Tidak sesuai untuk penerapan momen yang besar.

Kunci Busi Alat ini khusus digunakan untuk melepas dan mengganti busi.

• Dua ukuran, besar dan kecil, untuk menyesuaikan dengan ukuran busi.

• Bagian dalam kunci ada mengandung sebuah magnet ada yang tidak , yang menjaga busi.

Alat digunakan untuk melepas dan mengganti sekrup. Tersedia dalam model plus atau minus, tergantung pada bentuk ujung. Petunjuk

1. Gunakan obeng dengan ukuran yang tepat, yang sesuai dengan alur-alur pada sekrup.

2. Jaga agar obeng tetap sejajar lurus dengan gagang sekrup, dan putarlah selagi memberikan

tekanan.

PERHATIAN:

Jangan menggunakan tang slip joint atau alat lain untuk memberikan momen yang berlebihan. Hal ini dapat mengikis sekrup atau merusak ujung obeng.

Memilih obeng berdasarkan penggunaan

• Umumnya obeng biasa seringkali digunakan, namun tipe-tipe obeng berikut juga tersedia untuk penggunaan yang berbeda:

1. A Obeng penetrasi

Digunakan untuk memberikan benturan pada sekrup.

B Obeng pendek gemuk

Digunakan untuk melepas dan mengganti sekrupin

di ruang sempit.

C Obeng bertulang segiempat

Digunakan dimana dibutuhkan pemberian

momen yang besar.

D Obeng runcing

Digunakan untuk melepas dan mengganti part-part

yang kecil.

1 Tulang menembus gagang sepenuhnya.

2 Tulang segiempat.

Tang Kombinasi slip joint digunakan untuk menjepit benda-benda.

• Mengubah posisi lubang titik tumpu memungkinkan perpanjangan dimana pembukaan rahang dapat disetel.

• Rahang digunakan untuk memotong, mencengkram, menarik.

• Kawat halus dapat dipotong pada lehernya.

PERHATIAN:

• Item-item yang mudah rusak harus ditutup dengan kain pelindung atau penutup lainnya, sebelum dicengkram dengan tang.

Tang long noce adalah alat yang digunakan untuk pekerjaan di ruang yang sempit atau untuk mencengkram part-part kecil. Penjepit berbentuk panjang dan tipis, memungkinkannya

untuk dipakai bekerja di ruang sempit.

• Termasuk mata pisau yang mengarah ke leher, yang dapat digunakan untuk memotong kawat halus, atau melepas instalasi dari kawat kelistrikan.

PERHATIAN:

• Jangan memberikan tekanan yang berlebihan pada ujung penjepit. Karena ujung-ujung tersebut dapat bengkok terbuka sehingga tidak lagi berguna untuk pekerjaan yang rumit.

Tang Pemotong (Pemotong) Penerapan Digunakan untuk memotong kawat halus.

• Karena ujung lubang-lubang bundar, maka ia dapat digunakan untuk memotong kawat halus, atau memilih hanya kawat yang diperlukan untuk memotong harness.

PERHATIAN:

• Tidak dapat digunakan untuk memotong kawat keras atau tebal karena dapat merusak mata pisaunya.

Palu digunakan untuk melepas dan mengganti part dengan memukulnya dan untuk menguji kekencangan baut menurut suara.

Tipe-tipe berikut tersedia untuk penggunaaan, tergantung pada penerapannya atau material:

1. Palu pin bola Memiliki kepala besi.

2. Palu plastik Memiliki kepala plastik, dan digunakan dimana kerusakan harus dihindari dari item yang sedang dipukul.

3. Palu penguji Palu kecil dengan pegangan yang panjang dan tipis, digunakan untuk menguji kekencangan baut/mur menurut suara dan getaran yang dibebaskan saat dipukul.

Petunjuk

1. Gerakkan dengan cara langsung memukulnya. (Contoh: Digunakan untuk melepas dan mengganti pin)

2. Pelepasan dengan langsung memukul. (Contoh: Digunakan untuk memisahkan penutup dan kotak) Lepas dengan memukulnya secara tidak langsung.

3. Pukul baut sedikit. (Contoh: Digunakan untuk memeriksa baut bila kendor) (Pelajari untuk membedakan suara saat pemukulan.)

Batang Kuningan digunakan Alat penopang yang mencegah kerusakan palu

• Terbuat dari kuningan, sehingga tidak merusak part (karena akan berubah bentuk sebelum part berubah bentuk)

PERHATIAN:

Bila ujung berubah bentuk, perbaikilah dengan gerinda.

Gasket Scraper digunakan untuk melepas gasket-gasket kepala silinder, sealant cair, stiker dan lainnya dari permukaan yang rata.

Petunjuk

1. Hasil pengerikan tergantung pada arah mata pisau:

(1) Terkerik dengan lebih baik karena ujung mata pisau memotong ke dalam gasket. Tetapi, permukaan dikerik dengan mudah.

(2) Ujung mata pisau tidak mendapatkan gigitan yang baik seperti gasket, sehingga hasil yang bersih sulit didapat. Tetapi, permukaan yang sedang dikerik tidak rusak.

2. Saat menggunakan pada permukaan yang mudah rusak pengerik harus ditutup dengan selotip plastik (kecuali mata pisau).

PERINGATAN:

• Jangan meletakkan tangan anda didepan mata pisau. Anda adapat melukai diri anda sendiri.

• Jangan menajamkan mata pisau atau gerinda. Selalu tajamkan mata pisau pada batu oli.

Alat Pelepas/Pemasang Pin digunakan untuk melepas dan mengganti pin, dan untuk menyetel pin.

• Ujung alat telah dibuat kaku dengan mengeraskannya .

• Dua ukuran ujung sesuai untuk semua pin.

• Digabungkan dengan bantalan karet yang memastikan bahwa part tidak rusak saat dipukul.

Petunjuk

• Berikan gaya secara vertikal pada pin.

• Bantalan karet dapat juga diset untuk menutup alat tersebut dan pin, dan pin ditahan saat gaya

diberikan.

Pemukul Tengah/Penitik penerapan digunakan untuk menandai part-part.

• Ujung mata pisau dibuat kaku, dengan mengeraskannya.

PERHATIAN:

1. Jangan memukul terlalu kencang saat menandai.

2. Ujung mata pisau harus dipelihara dengan meng-gunakan batu oli.

Air tool memanfaatkan udara bertekanan, dan digunakan untuk melepas dan mengganti Baut/mur. Alat tersebut memungkinkan pekerjaan untuk diselesaikan dengan cepat.

Perhatian penanganan

1. Selalu gunakan pada tekanan udara yang benar (Nilai yang benar : 686kPa ( 7kg / cm2))

2. Periksa air tool secara berkala dan berikan oli air tool untuk pelumasan dan pencegahan karat.

3. Bila air tool digunakan untuk melepas mur dari sekrup, maka kekuatan putaran dapat menyebabkan mur beterbangan.

4. Selalu pasang mur pada sekrup menggunakan tangan terlebih dahulu. Bila air tool langsung digunakan, maka alur sekrup dapat rusak. Berhati-hatilah untuk tidak terlalu mengencangkannya. Gunakan tenaga yang rendah.

5. Alhirnya, gunakan kunci momen untuk memeriksanya.

Kunci Air Impact digunakan dengan baut/mur yang memerlukan momen besar.

1. Momen dapat disetel ke 4-6 tahap.

2. Arah putaran dapat diganti.

3. Digunakan dalam kombinasi dengan kunci sok. Kunci sok dikencangkan secara khusus, dan memiliki fungsi yang dapat mencegah agar part-part tidak berterbangan dari penggerak. Kunci sok yang lain tidak boleh digunakan.

PERINGATAN:

• Alat harus dipegang dengan kedua tangan saat digunakan. Pengoperasian tombol membebaskan momen yang besar, dan dapat menyebabkan getaran.

PETUNJUK:

Posisi dan bentuk knob penyetel momen dan tombol arah putaran

Kunci Air Ratchet

Digunakan untuk pelepasan dan penggantian baut/mur yang cepat tanpa memerlukan momen yang besar.

1. Dapat merubah arah putaran.

2. Dapat digunakan dengan kombinasi sok, batang persambungan, dll.

3. Dapat digunakan dengan cara yang sama seperti kunci ratchet saat digunakan tanpa udara.

PERINGATAN:

• Pastikan bahwa pembukaan pembuangan udara tidak diputar ke arah baut, mur, part-part kecil, oli atau produk-produk limbah.

PETUNJUK:

• Tidak dapat menyetel momen.

pada cara kerja sistem motor 4 tak motor bensin, ketika piston bergerak TMA ke TMB kedua katup menutup poros engkol berputar 180 derajat maka langkah tersebut adalah

Ketika sebuah kendaraan roda empat dengan bahan bakar bensin 4 tak, piston bergerak dar TMB ke TMA kedua katup menutup dan poros engkol bergerak 180 derajat maka langkah tersebut adalah

kendaraan roda empat dengan prinsip kerja 4 tak motor bensin mempunyai 4 silinder dengan total volume silindernya 1000 centi meter cubik maka tiap silinder mempunyai volume silinder adalah
