Worksheets

Mesin Produksi

Total questions: 50

Worksheet time: 4hrs 10mins

Name
Class
Date
1.

Kerja bangku yaitu aktivitas kerja yang dilakukan dengan tenaga manusia menggunakan perkakas tangan, sehingga kualitas produk yang dihasilkan tergantung kemampuan tangan individu itu sendiri. Berikut alat-alat perkakas tangan adalah pada gambar

a)

b)

c)

d)

2.

Tujuan Kerja bangku adalah

a)

Melatih disiplin

b)

Melatih ketekunan dan kesabaran

c)

Melatih feeling kerja

d)

Semua benar

3.

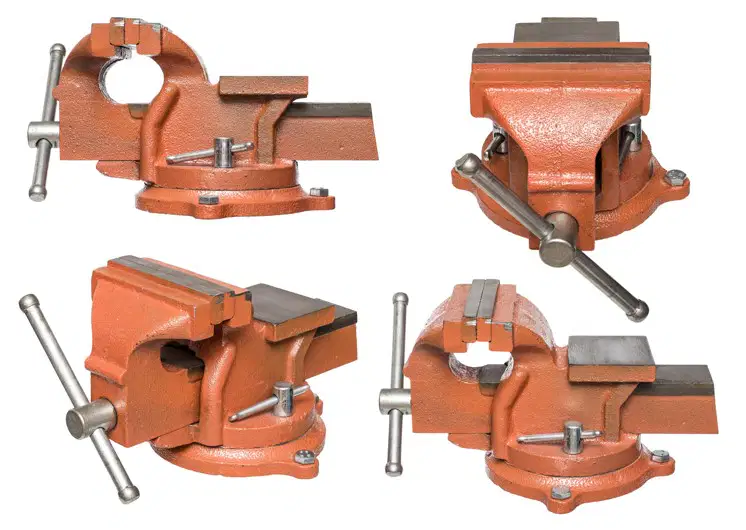

Nama alat pada gambar

a)

Kikir

b)

Ragum

c)

Gergaji

d)

Kepala lepas

4.

Pengikiran atau filing adalah suatu proses pengurangan dimensi / perubahan bentuk material secara horisontal dengan menggunakan perkakas tangan berupa kikir, manakah kikir yang di gunakan untuk meratakan benda kerja

a)

b)

c)

d)

5.

Pembuatan ulir luar pada baut dengan cara manual menggunakan

a)

Tap

b)

Sney

c)

kikir

d)

semua benar

6.

Pembuatan Ulir dalam pada mur dengan cara manual menggunakan

a)

Sney

b)

Tap

c)

Kikir

d)

Gergaji

7.

Ada sebuah baut berukuran M12 x 1,75

Angka 12 pada simbol tersebut artinya

a)

Kisar

b)

satuan

c)

diameter luar

d)

sudut ulir

8.

Ada sebuah baut berukuran M12 x 1,75

Angka 1,75 pada simbol tersebut artinya

a)

Kisar

b)

satuan

c)

diameter luar

d)

sudut ulir

9.

Sudut Ulir Metris adalah

a)

45 derajat

b)

55 derajat

c)

60 derajat

d)

90 derajat

10.

Sudut Ulir Witworth adalah

a)

45 derajat

b)

55 derajat

c)

60 derajat

d)

90 derajat

11.

W3/8″x 16

arti huruf W pada simbol tersebut adalah

a)

Ulir Metris

b)

Ulir Withworth

c)

Ulir segi empat

d)

Semua benar

12.
Kegunaan kepala lepas pada mesin bubut antara lain sebagai tempat
a)
 Pemikul ujung benda kerja yang dibubut
b)
Kedudukan mata bor pada waktu pengeboran
c)
Kedudukan penjepit bor / center
d)
 Pembubutan ulir
e)
Pembubutan otomatis
13.

Dalam pemasangan pahat bubut, pahat harus setinggi...

a)

Benda kerja

b)

Senter putar

c)

Kepala lepas

d)

Chuck

14.

Bagian mesin bubut yang digunakan untuk memegang dan menjepit pahat...

a)
b)
c)
d)
15.

Gambar disamping.....

a)

Cekam rahang empat

b)

Cekam rahang lima

c)

Cekam rahang dua

d)

Cekam rahang tiga

e)

Cekam rahang satu

16.

Apa itu fungsi utama dari mesin bubut?

a)

Membuat benda berbentuk silindris

b)

Membuat benda berbentuk bulat

c)

Membuat benda berbentuk segitiga

d)

Membuat benda berbentuk persegi

17.

Nama lain mesin frais adalah

a)

Turning machine

b)

Lathe machine

c)

Milling machine

d)

Grinding machine

e)

cnc machine

18.

Pisau tersebut adalah pisau yang digunakan pada mesin frais, yang biasa disebut ?

a)

Slitting Saw

b)

End Milling Cutter

c)

Face Mill

d)

Dove Tail

19.

Kelengkapan mesin frais pada gambar di atas dipasang pada ..........

a)

Long arbor

b)

Adaptor

c)

Spindel

d)

Collet arbor

e)

Drill chuck

20.

Pada pembuatan segi 8 beraturan, maka kepala pembagi pada setiap pengefraisannya harus diputar..

a)
A.   2 putaran
b)
B.    3 putaran
c)
C.    5 putaran
d)
D.   6 putaran
e)
E.    8 putaran
21.

Pada pembuatan segi 4 beraturan, maka kepala pembagi pada setiap pengefraisannya harus diputar

a)
A.   2 putaran
b)
B.    4 putaran
c)
C.    8 putaran
d)
D.   10 putaran
e)
E.    20 putaran
22.

Bagian jangka sorong yang digunakan untuk mengukur kedalaman suatu benda kerja adalah

a)

tanduk geser

b)

rahang geser

c)

skala nonius

d)

batang kedalaman

23.

ketelitian jangka sorong yang digunakan adalah

a)

0.01 dan 0.02

b)

0.01 dan 0.05

c)

0.02 dan 0.05

d)

0.1 dan 0.2

24.

berapa hasil pengukuran di gambar tersebut

a)

37

b)

8.58

c)

8.6

d)

37.58

25.

berapa hasil pengukuran tersebut

a)

19.5

b)

10.95

c)

5.9

d)

5.35

26.

gambar terebut adalah jenis dari

a)

micrometer dalam

b)

micrometer luar

c)

micrometer kedalaman

d)

micrometer all in

27.

berapa hasil pengukur pada gambar tersebut

a)

6.84

b)

6.5

c)

6.34

d)

6

28.

skala utama pada micrometer di tunjukkan pada bagian

a)

spindle

b)

frame

c)

sleeve

d)

thimble

29.

berapa hasil ukur pada gambar tersebut

a)

6.34

b)

6.5

c)

6.84

d)

60

30.

alat ukur yang digunakan untuk mengukur sudut benda kerja adalah

a)

jangka sorong

b)

micrometer

c)

bevel protractor

d)

penggaris

31.

berapa hasil pengukuran tersebut

a)

34 derajat 15 menit

b)

34 derajat

c)

28 derajat 15 menit

d)

30 derajat

32.

ketelitian jangka sorong yang digunakan pada gambar tersebut adalah

a)

0.01

b)

0.02

c)

0.05

d)

0.1

33.

ketelitian jangka sorong yang digunakan pada gambar tersebut adalah

a)

0.01

b)

0.02

c)

0.05

d)

0.1

34.

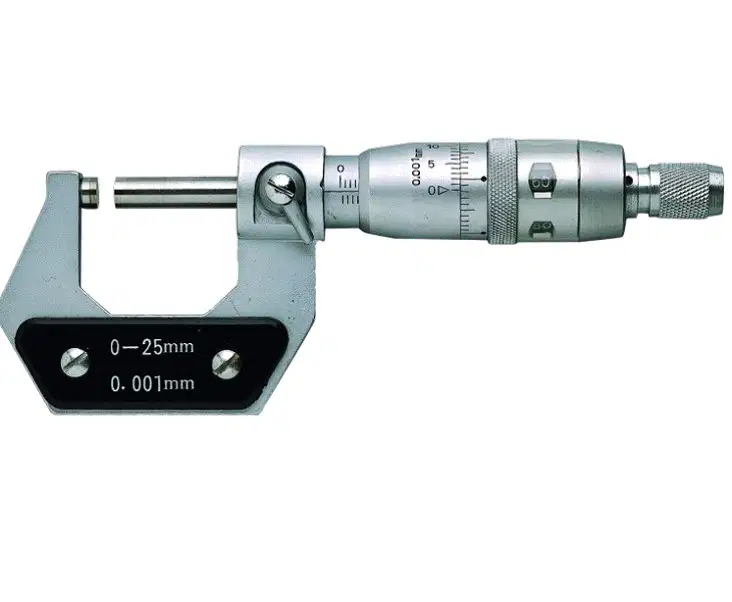

berapa ketelitian pada gambar micrometer tersebut

a)

0.25

b)

0.01

c)

0.001

d)

0.05

35.

gambar tersebut adalah jenis micrometer

a)

micrometer dalam

b)

micrometer kedalaman

c)

micrometer luar

d)

micrometer luar dalam

36.

skala nonius pada micrometer terletak pada bagian

a)

thimble

b)

ratchet

c)

sleeve

d)

spindle

37.

micrometer tersebut dapat mengukur benda kerja dengan rentang ukuran

a)

0-25 mm

b)

25-50 mm

c)

50-75 mm

d)

75-100 mm

38.

fungsi e-tiket dalam gambar teknik adalah

a)

sumber dana

b)

sumber informasi

c)

untuk menulis keluhan

d)

untuk melihat konser

39.

gambar di atas menggunakan proyeksi

a)

eropa

b)

indonesia

c)

amerika

d)

israel

40.

gambar di atas menggunakan proyeksi

a)

indonesia

b)

eropa

c)

amerika

d)

palestina

41.

gambar diatas adalah simbol dari proyeksi

a)

amerika

b)

eropa

c)

indonesia

d)

palestina

42.

gambar diatas adalah simbol dari proyeksi

a)

indonesia

b)

amerika

c)

israel

d)

eropa

43.

Menentukan pandangan depan dilihat berdasarkan

a)

bagian yang mewakili bentuk benda secara keseluruhan

b)

bagian yang paling banyak/rumit objek gambar nya



c)

bagian yang paling banyak dalam penunjukan ukuran



d)

a b c benar

44.

arti dari gambar di atas adalah

a)

radius 2mm

b)

bubut tirus 2mm sudut 30 derajat

c)

chamfer 2mm sudut 45 derajat

d)

chamfer 2mm sudut 60 derajat

45.

ukuran yang diperlukan untuk fungsi dari Bagian atau komponen

a)

dimensi fungsional

b)

dimensi tidak fungsional

c)

Dimensi tambahan

d)

dimensi hiasan

46.

ukuran yang tidak langsung mempengaruhi fungsi secara prinsip

a)

dimensi fungsional

b)

dimensi tidak fungsional

c)

Dimensi tambahan

d)

dimensi hiasan

47.

jenis garis yang digunakan untuk membuat garis sumbu

a)

b)

c)

d)

48.

jenis garis yang digunakan untuk menggambar garis yang tidak terlihat langsung/terhalang

a)

b)

c)

d)

49.

Poros dengan lubang dapat masuk dengan cara di putar adalah

a)

suaian longgar

b)

suaian sesak

c)

suaian transisi

d)

penyesuaian

50.

Poros dengan lubang dapat masuk dengan cara di pukul ataupun didorong dengan mesin press adalah

a)

suaian longgar

b)

suaian sesak

c)

suaian transisi

d)

penyesuaian
