Cho 1 nhánh như hình vẽ. Tìm câu đúng
Một điện cảm tuyến tính. Nếu dòng điện chạy qua giảm 2 lần. Tìm câu đúng?
Từ thông tăng 4 lần
Năng lượng từ trường giảm 4 lần
Năng lượng từ trường tăng 4 lần
Năng lượng điện trường tăng 4 lần
Áp và dòng của 1 mạch điện có các giá trị sau. Xác định tính chất của tải.
Tìm câu sai?
Dòng điện qua cuộn dây lý tưởng có điểm cảm L có dạng:
iL(t) = Im sin(ωt). Tìm câu sai?
Cho :
u(t) = 100√2 sin(314t + 80o) (V)
i(t) = 10√2 sin(314t − 10o) (V)
Tìm công suất tác dụng P toàn mạch:
308W
1000W
616W
0W
Tìm I, Biết XL = XC = R =20Ω ;U = 200V
10A
15,4A
5,75A
Xác định P,Q toàn mạch và dòng I1, I. Biết
Ud = 380V, phụ tải 3 pha đối xứng có P1 =35540W,
cos φ = 0,6. Tải Z2 có P2 =10000W.
Hệ số công suất toàn mạch cos φ =0,9 (φ > 0). Tìm câu đúng?
P = 35540W
I1 = 100A
Q = 22056VAr
I = 125A
Tìm câu sai về máy điện tĩnh
Các dây quấn không có chuyển động tương đối với nhau
Máy điện tĩnh dùng để biến đổi thông số của điện năng
Máy điện tĩnh dùng để biến đổi thông số của điện năng và đồng thời biến đổi
dạng năng lượng ( cơ năng sang điện năng hoặc ngược lại )
Mạch từ của máy điện thường được làm bằng thép kỹ thuật điện. Tìm câu
sai?
Để giảm dòng điện không tải của máy
Để liên hệ từ giữa các dây quấn tốt hơn
Để tăng từ thông tải của máy
Chỉ số các đồng hồ do hình thay đổi như thế nào khi ta chuyển khóa K từ a sang b?
Biết điện áp nguồn U không đổi. Tìm câu sai?
I1 tăng
I2 tăng
Chỉ số W kế giảm
U2 tăng
Dòng điện của máy biến áp tụ ngẫu hình bên thay đổi
như thế nào khi ta điều chỉnh tăng số vòng dây W2 ? Biết
điện áp nguồn U1 không đổi. Tìm câu đúng?
I1, I2 cùng giảm
I1 giảm,I2 tăng
I1, I2 cùng tăng
Dây quấn sơ cấp máy biến áp ba pha đáng lẽ phải nổi Δ lại nối nhầm thành
Y, dây quấn thứ cấp vẫn giữ nguyên. Hỏi dòng điện không tải Io, điện áp thứ
cấp U2, tổn hao công suất ΔP thay đổi như thế nào? Tìm câu đúng?
Io không thay đổi
U2 giảm √3 lần
ΔP tăng
ΔP không đổi
Xác định sự thay đổi của các dòng sau
khi ngắt khóa K. Tìm câu sai?
IA giảm
IB tăng
IC giảm
I không đổi
Xác định P,Q toàn mạch và Qc của bộ tụ.
Biết mạch 3 pha đối xứng, Ud = 380V;I1 =100A; cos φ1 = 0,6. Hệ số công suất toàn
mạch cos φ = 0,8 (điện cảm).
Tìm câu đúng?
P=35490W
Q=29618VAr
Qc = −35310Var
Động cơ không đồng bộ 3 pha có khí hiệu Δ/Y – 380/220V làm việc với
lưới điện Ud = 220V. Khi mở máy dây quấn stato được nối Y. Xác định dòng
mở máy dây, dòng mở máy pha và mômen mở máy của động cơ. Tìm câu sai?
Dòng mở máy pha giảm √3 lần; dòng mở máy dây giảm 3 lần
Dòng mở máy pha giảm 3 lần; mômen mở máy dây giảm 3 lần
Mômen mở máy pha giảm √3 lần; dòng mở máy pha giảm √3 lần
Dòng mở máy dây giảm 3 lần
Động cơ không đồng bộ 3 pha rôto
dây quấn, mở máy và điện trở mở máy
rm trong mạch rôto. Đặc tính cơ mở
máy của động cơ được trình bày ở hình
1) là đường đặc tính cơ tự nhiên
2) và 3) là có điện trở mở máy
Tìm câu đúng?
Xác định điện trở mắc nối tiếp vào
mạch phần ứng của động cơ một
chiều kích từ song song để chuyển
đặc tính tốc độ đường a) sang đường
b). Điện trở phần ứng ru = 0,15Ω.
Tìm câu đúng?
0,25Ω
0,45Ω
0,64Ω
0,36Ω
209V
206V
203V
215V
Cho 1 nhánh như hình vẽ a và b. Ở thời điểm t: u>0 ; i>0. Tìm câu đúng?
Nhánh a phát công suất
Nhánh b phát công suất
Ngánh a nhận công suất
Hỏi sự thay đổi của chỉ số các đồng hồ như
thế nào? Khi f tăng, biết U=const. Tìm câu sai?
Oát kế tăng
Vôn kế giảm
I2 tăng
I1 giảm
Cho mạch điện, biết đồ thị vecto. Tìm câu sai?
Cho mạch điện, biết đồ thị vecto. Tìm câu sai?
Để có sức điện động cảm ứng trong dây quấn. Tìm câu sai?
Cho thanh dẫn chuyển động trong từ trường không đổi
Cho từ trường không đổi chuyển động cắt các thanh dẫn đứng yên
Cho từ trường biến thiên xuyên qua các vòng dây đứng yên
Cho từ trường không đổi chuyển động đồng bộ với thanh dẫn
Tìm I, biết XL = XC = 20Ω; R = 10Ω; U = 100V
5A
5√2 A
10√2 A
10A
Xác định tính chất của phản ứng phần ứng của máy điện
đồng bộ.Tìm câu đúng?
Phản ứng phần ứng ngang trục
Phản ứng phần ứng dọc trục trợ từ
Phản ứng phần ứng dọc trục khử từ
Đối với máy điện một chiều. Tìm câu sai?
Dây quấn kích từ tạo nên từ trường chính
Dây quấn cục từ phụ được mắc nối tiếp với dây quấn phần ứng
Cục từ phụ có tác dụng hạn chế tia lửa điện giữa chốt than và vành góp
Dây quấn phần ứng có tác dụng bù phản ứng phần ứng
7,55A
6,25A
5,75A
Xác định dòng điện I2, I, công suất
toàn mạch Q, S ở hình bên. Biết I1 = 10A;
R1 = R2 = X1 = X2 = XC = 5Ω.
Tìm câu sai?
I2 = 10A
I = 14,1A
Q = −1000VAr
S = 2000VA
Xác định R và XC. Biết P = 90W;I = 5A; I2 = 4A.
Tìm câu đúng?
R = 90Ω; XC = 22,5Ω
R = 7,5Ω; XC = 10Ω
R = 10Ω; XC = 7,5Ω
R = 22,5Ω; XC = 90Ω
Cho mạch điện. Khi U = 100V; f = 50Hz thì QL =
200Var; QC = −400Var.
Xác định QL và QC khi U =200V; f = 100Hz. Tìm câu đúng?
QL = 400VAr; QC = −3200VAr
QL = 800VAr;QC = −800VAr
QL = 100VAr; QC = −800VAr
Giải mạch điện bằng phương pháp dòng
điện nhánh. Biết R = 10Ω;R1 = 9Ω; R2 =
4Ω; XL = 8Ω: XC = 12Ω;U = 100V. Tìm câu
sai?
Một máy phát đồng bộ có p đôi cực, tốc độ từ trường quay n1. Xác định tốc
độ rôto n. Tìm câu đúng?
n =n1/p
n = p. n1
n = n1
n thay đổi phụ thuộc vào tải (f=const)
Xác định tính chất của phản ứng phần ứng của máy điện
đồng bộ. Tìm câu đúng?
Phản ứng phần ứng dọc trục khử từ
Phản ứng phần ứng ngang trục
Phản ứng phần ứng dọc trục trợ từ
Xác định tính chất phản ứng phần ứng của máy điện đồng bộ. Tìm
câu đúng?
Phản ứng phần ứng chỉ có TP ngang
Phản ứng phần ứng gồm TP ngang trục và TP dọc trục khử từ
Phản ứng phần ứng gồm TP ngang trục và TP dọc trục trợ từ
Một máy điện đồng bộ cực ẩn, bỏ qua điện trở phần
ứng, có đồ thị vecto như hình vẽ. Máy đồng bộ đang làm
việc ở chế độ nào? Tìm câu đúng?
Chế độ máy phát quá kích từ
Chế độ động cơ quá kích từ
Chế độ động cơ thiếu kích từ
Một máy điện đồng bộ cực ẩn, bỏ qua điện trở phần ứng có
đồ thị như hình. Máy đồng bộ đang làm việc ở chế độ nào?
Chế độ máy phát thiếu kích từ
Chế độ động cơ thiếu kích từ
Chế độ động cơ quá kích từ
Máy điện đồng bộ cực ẩn,bỏ qua điện trở phần ứng, có
đồ thị như hình. Máy đang làm việc ở chế độ nào? Tìm câu
đúng?
Chế độ máy phát với cos φ = 1
Chế độ động cơ với cos φ = 1
Chế độ động cơ tiêu thụ công suất Q của mạch điện
Đường đặc tính ngoài của máy phát đồng bộ cho ở
hình. Tìm câu đúng?
Đường 3 khi tải thuần trở R
Đường 2 khi tải thuần cảm L
Đường 1 khi tải thuần dung C
Tìm số chỉ Oát kế. Biết Ud = 220V; Z = 20 + 20j Ω.
Tìm câu đúng?
1860W
1210W
2407W
403W
Dòng điện trong dây quấn rôto của máy điện đồng bộ là dòng điện gì? Tìm
câu đúng
Dòng điện xoay chiều có cùng tần số với dòng điện stato
Dòng điện xoay chiều có tần số nhỏ hơn tấn số dòng điện stato
Dòng điện 1 chiều
Dòng điện cảm ứng có tần số f2 = s. f
Ưu điểm của động cơ đồng bộ so với động cơ không đồng bộ rôto lòng sóc.
Tìm câu sai?
Có thể điều chỉnh dòng điện kích từ để nâng cao cos φ cho mạng điện
Có thể điều chỉnh dòng điện kích từ để cung cấp công suất phản kháng cho
mạng điện
Có thể điều chỉnh dòng điện kích từ để điều chỉnh tốc độ quay trong phạm vi
rộng
Cho 1 nhánh như hình vẽ. Tìm câu đúng?
u = e1 + e2
u = e1 − e2
u = e2 − e1
u = e1 − e2 − i
Hiện tượng năng lượng của cái phần tử lý tưởng R,L,C được phát biểu như
sau. Tìm câu đúng?
Điện trở R tích lũy điện năng
Điện cảm L nhận điện năng tích lũy thành năng lượng từ trường
Điện dung C nhận điện năng và biến thành nhiệt năng
Điện trở R vừa tích lũy điện năng vừa biến đổi thành nhiệt năng
Tải R,L có cos φ = 0,866;U = 380V;I = 24A; f = 50Hz.
Tìm C của bộ tụ bù để năng cao cos φ = 1. Tìm câu đúng?
C = 50μF
C = 150μF
C = 100μF
C = 200μF
Cho mạch điện. Điện áp trên cái phần tử sẽ thay đổi như
thế nào nếu R không đổi, tần số f trong mạch tăng và dòng
điện I không đổi? Tìm câu đúng?
UR không đổi, UL tăng, UC giảm
UR không đổi, UL giảm, UC tăng
UR giảm, UL tăng, UC không đổi
UR tăng, UL không đổi,UC giảm
Tìm sự thay đổi của các dòng sau khi đóng K. Biết
XL = XC. Tìm câu sai?
IA giảm
IB không đổi
IC không đổi
IN tăng
10KW; 63,7Nm
11,5KW; 52,5Nm
6,4KW; 45,5Nm
10KW; 65Nm
4,1Ω
5,7Ω
3,2Ω
4,2Ω
36A
40A
24A
46A
Xác định công suất P,QL, QC và dòng điện I. Biết u =220√2 sin(ωt) ;
i1 = 22√2 sin(ωt − 45o) ;
cos φtm = 1.Tìm câu sai?
P = 3422W
QL = 3422VAr
QC = −3422VAr
I = 22A
Tìm sự thay đổi của các dòng khi đóng khóa K.
Tìm câu sai?
IA tăng
IB không đổi
IC không đổi
IN không đổi
Đường 2) trên hình bên vẽ đặc tính cơ tự
nhiên của động cơ không đồng bộ 3 pha. Hãy chỉ
ra đặc tính cơ bản của động cơ khi thêm điện trở
phụ vào mạch rôto. Tìm câu đúng?
Đặc tính số 1)
Đặc tính số 3)
Đặc tính số 4)
Hình bên vẽ đặc tính hiệu suất 1 máy biến áp ứng
với hệ số công suất khác nhau của tải. Tìm quan hệ cái
hệ số công suất tương ứng với các đường cong a,b,c.
Tìm câu đúng?
cos φa = cos φb = cos φc
cos φc > cos φb > cos φa
cos φa > cos φb > cos φc
Cho mạch 3 pha đối xứng. Xác định dòng
điện dây Id. Biết Ud = 220V. Tìm câu đúng?
Nêu sự thay đổi của các dòng trong mạch khi ngắt khóa K.
Tìm câu sai?
IB không đổi
IC không đổi
IN giảm
IN tăng
Cho mạch 3 pha đối xứng. Xác định I3, P, Q, cos φtm. Biết
Z1 = (6 + 6j)Ω; I1 = 26A; Z2 = (4 − 12j)Ω; I2 = 30A.
Tìm câu sai?
I3 = 52A
P = 22970W
Q = 44568VAr
cos φtm = 0,75
Về chức năng các bộ phận của máy điện. Tìm câu sai?
Mạch từ làm bằng thép kỹ thuật điện dùng để dẫn từ thông của máy
Dây quấn dùng để dẫn dòng điện
Cách điện để hạn chế dòng điện chạy trong dây quấn
66. Động cơ không đồng bộ 3 pha rôto lồng sóc có Pđm = 7,5KW; Y/Δ −
380/220V; ηđm = 0,8; cos φđm = 0,83. Điện áp lưới Ud = 380V. Tính dòng
điện động cơ tiêu thụ từ lưới ở chế độ định mức. Tìm câu đúng?
17,2A
18,1A
29,7A
30,2A

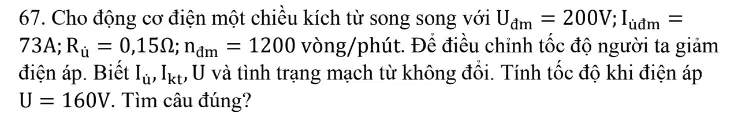

961 vòng/phút
1100 vòng/phút
700 vòng/phút
946 vòng/phút
Mạch 3 pha đối xứng cho ở hình bên, mỗi pha có
10 bóng đèn, công suất tiêu thụ mỗi đèn là 100W, Ud =
380V. Tìm dòng điện từng pha I?
4,56A
2,63A
3,15A
6,20A
S = 5000VA
P = 2400W
Q = −1378VAr
cos φ = 0,96

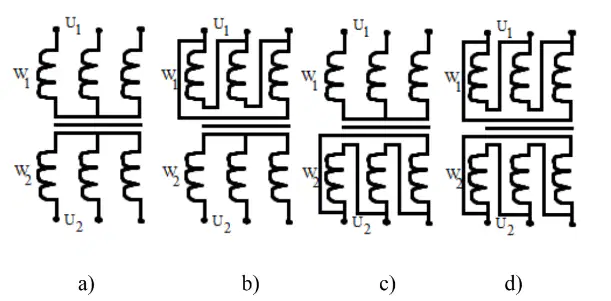

Hình bên vẽ sơ đồ nối dây của máy biến áp 3 pha, tìm điện áp thứ cấp U2
ứng với từng sơ đồ a,b,c,d. Biết U1 = 6000V; W1 = 3000 vòng; W2 = 200 vòng.
Tìm câu sai?
Hình a/ U2 = 400V
Hình b/ U2 = 400√3V
Hình c/ U2 = 400/√3V
Hình d/ U2 = 400/√V
Động cơ không đồng bộ rôto lồng sóc được sử dụng phổ biến trong công
nghiệp và dân dụng vì lý do sau. Tìm câu sai?
Sử dụng nguồn điện xoay chiều thông dụng
Giá thành rẻ
Sử dụng tiện lợi; độ tin cậy cao
Hệ số cos φ cao và điều chỉnh tốc độ tốt
Một máy đồng bộ 3 pha làm việc với tốc độ quay n,từ trường phẩn cảm
(rôto) do dòng điện 1 chiều kích từ của dây quấn rôto sinh ra là từ trường gì?
Tìm câu đúng?
Từ trường đứng yên
Từ trường đập mạch
Từ trường quay có biên độ không đổi
Từ trường quay có biên độ biến đổi phụ thuộc vào tần số dòng điện stato
Tính tổng trở phức tương đương của đoạn mạch giữa
2 điểm A và B. Cho biết R1 = 13Ω; R2 = 3Ω;
XL1 = XL2 = XL3 = 18Ω; XC1 = XC2 = 6Ω. Tìm câu đúng?
4 + 3jΩ
4 − 3jΩ
13 + 6jΩ
10 + 21jΩ
Tìm công thức sai?
(ω = 2πf; ω1 − tốc độ trường quay)
Xác định I1; I2; P; Q toàn mạch ở hình. Biết U =100V;
R1 = 5Ω; R2 = 4Ω; X2 = 3Ω. Tìm câu sai?
I1 = 20A
I2 = 20A
P = 4800W
Q = 1200VAr
Xác định công suất Q toàn mạch ở hình. Nếu
I = 15,4A;I2 = 15A; XC = 15Ω; XL = 5Ω; XL1 = 8Ω.
Tìm câu đúng?
Q = 1485,8VAr
Q = 4485,8VAr
Q = 685,8VAr
Cho 1 nhánh như hình vẽ. Tìm câu đúng?
Viết phương trình Kiêchôp 2 cho mạch vòng sau. Tìm
câu đúng?
rn = 0,2Ω
rn = 0,8Ω
xn = 0,196Ω
xn = 0,183Ω
70A
10A
36A
25A
Cho mạch điện, biết đồ thị vecto. Tìm câu đúng?
UR = U; UL = UC
UR < U; UL > UC
UR > U; UL < UC
XL > XC
Tìm P của toàn mạch, biết I1 = 3A; I2 =
4A;I = 5A; R = 10Ω. Tìm câu đúng?
150W
1000W
288W
500W
0,78
0,875
0,8
0,76
Mạch từ của động cơ có khe hở không khí lớn hơn
Vì từ trường của động cơ là từ trường quay
Vì từ trường trong máy biến áp là từ trường đập mạch
Tìm R và P biết XL = 30Ω; I = 4A; u = 200V. Tìm câu đúng?
R = 40Ω; P = 640W
R = 20Ω; P = 320W
R = 50Ω; P = 800W
R = 40Ω; P = 840W

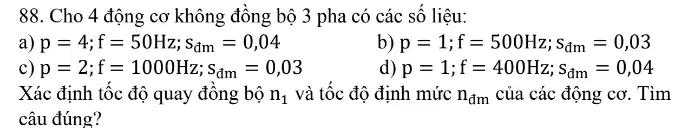

n1 = 750 vòng/phút; nđm = 730 vòng/phút
n1 = 30000 vòng/phút; nđm = 29100 vòng/phút
n1 = 60000 vòng/phút; nđm = 58200 vòng/phút
n1 = 24000 vòng/phút; nđm = 23940 vòng/phút
Cho mạch điện, biết i(t) = Im. sin ωt. Tìm biểu thức sai?
10KW;63,7Nm
11,5KW;52,5Nm
9,5KW;45,5Nm
10KW;51Nm
Xác định điện cảm L của cuộn dây biết kết quả thí nghiệm:
- Khi nối cuộn dây vào nguồn 1 chiều U=220V thì dòng điện qua cuộn dây là I = 5A
- Khi nối cuộn dây vào nguồn xoay chiều U=200V;f=50Hz thì dòng điện quay
cuộn dây là I = 4A
Tìm câu đúng?
0,2H
0,4H
1H
0,095H
216,5V
185V
196,9V
220V
Động cơ điện đồng bộ làm việc ở chế độ quá kích từ để đạt mục đích. Tìm
câu sai?
Để phát ra công suất phản kháng cung cấp cho mạng điện
Để dòng điện chậm pha điện áp (φ > 0)
Để nâng cao cos φ cho mạng điện
Các nguyên nhân để máy phát điện 1 chiều kích từ song song không thành
lập được điện áp như sau. Tìm câu sai?
Không có từ dư
Chiều từ dư ngược với chiều từ trường do dòng kích từ tạo nên
Điện trở mạch kích từ lớn hơn điện trở tới hạn
Chưa nối máy phát với phụ tải
Tính số đo của Ampe kế. Biết u =180 sin ωt;
XC1 = XC2 = XC3 = 3Ω; XL = 9Ω.
Tìm câu đúng?
20A
60A
0A
14,1A
Về tổn hao sắt từ trong lõi thép của máy điện. Tìm câu sai?
Dòng điện xoáy Phucô và hiện tượng từ trễ gây ra tổn hao sắt từ
Để giảm tổn hao do hiện tượng từ trễ, lõi thép được chế tạo bằng thép kỹ
thuật điện
Tổn hao sắt từ phụ thuộc vào biên độ của từ cảm trong lõi thép
Về hiệu suất của máy điện. Tìm câu sai?
Hiệu suất của máy điện bằng tỷ số của công suất đầu ra P2 chia cho công suất
đầu vào P1
Hiệu suất của máy phát bằng tỷ số của công suất biểu kiến đầu ra chia cho
công suất cơ của động cơ sơ cấp
Hiệu suất của động cơ bằng tỷ số công suất cơ có ích chia cho công suất điện
động cơ tiêu thụ.
Cho mạch 3 pha đổi xứng. Xác định I1, I2, công suất
P,Q toàn mạch. Biết Ud = 380V; Z = (24 + 18j)Ω. Động
cơ tiêu thụ công suất P1 = 9,85KW và có hệ số công suất
cos φ = 0,8. Tìm câu đúng?
I1 = 22A
I2 = 22A
Q = −1325VAr
P = 17362W
Xác định điện kháng XC của mạch biết: R = 6Ω; XL =
8Ω; công suất phản kháng toàn mạch Q = 0. Tìm câu
đúng?
18Ω
14Ω
10Ω
12,5Ω
Cho mạch điện như hình vẽ. Tìm câu đúng?
Một nguồn được thay thế bằng sức điện động e lý tưởng.
Tìm câu đúng?
u không phụ thuộc vào I
u phụ thuộc vào I
u = −e
u = e − i
Đối với động cơ điện 1 chiều. Tìm câu sai?
Xác định I, I1, I2, I3 của mạch điện. Biết
U = 100V; X1 = 4Ω; X2 = X3 = 10Ω; X = 10Ω; R1 = 3Ω; R = 5Ω. Tìm câu sai?
I3 = 5A
I = 10A
I2 = 5A
I1 = 5A
106. Cho mạch điện như hình vẽ. Biết:
u(t) = 100√2 sin(314t + 80o) V
i(t) = 10√2 sin(314t + 20o) A
Tính công suất P,Q,S toàn mạch. Tìm câu đúng?
P = 380W
P = 500W
Q = −886VAr
P = 0W;Q = 500VAr
Cho mạch điện như hình vẽ, biết điện áp nguồn
U không đổi. Khi K mở P = 640W; Uc = 60V;Ur =
80V. Tìm Ur, Uc, I, P sau khi K đóng. Tìm câu đúng?
P = 640W
UC = 135V
I = 9,36A
UR = 110V
Xác định điện áp trên điện cảm của mạch xoay chiều gồm R,L
nối tiếp. Biết R = 30Ω; XL = 40Ω;U = 100V. Tìm câu đúng?
100V
40V
80V
90V
0,35KW
0,15KW
0,25KW
Cho mạch điện, biết Ampe kế chỉ 10A.
Tỉnh số chỉ của Vốn kế, biết XL2 = 1Ω; XC =
1Ω; R1 = 1,4Ω; R2 = 10Ω; XL1 = 1Ω. Tìm
câu đúng?
15V
10V
2,1V
22,2V
Sử dụng phương pháp xếp chồng tính dòng điện i. Cho
u = 100 + 200√2 sin(ωt) ;
1/ωC= 10Ω;
R = 10Ω. Tìm câu đúng?
Hãy xác định tính chất của phản ứng phần ứng của máy điện đồng
bộ bên. Tìm câu đúng?
Phản ứng phần ứng ngang trục
Phản ứng phần ứng dọc trục khử từ
Phản ứng phần ứng dọc trục trợ từ
Một máy phát đồng bộ cung cấp điện cho tải thuần trở. Khi tải tăng, tần số
của dòng điện stato bị giảm xuống. Để giữ tần số không đổi, người ta tiến hành
điều chỉnh như sau. Tìm câu đúng?
Điều chỉnh tăng tốc độ n của rôto
Điều chỉnh giảm tốc độ n của rôto
Điều chỉnh giảm dòng điện kích từ của rôto
Các dòng điện thay đổi thế nào sau khi đóng
khóa K. Biết XL = R. Tìm câu sai?
IA tăng
IB không đổi
IC tăng
I không đổi
Biết U = 220V;R = 10Ω; XL = XC = 20Ω. Tính UR, UL, UC, I. Tìm câu
đúng?
UR = 200V
UL = 440V
UC = 400V
I = 3,33A
116. Tại sao mạch từ máy biến áp được chế tạo bằng thép kỹ thuật điện. Tìm
câu sai?
Để giảm dòng điện không tải
Để tăng hệ số hỗ cảm giữa các dây quấn
Để thuận lợi lắp đặt dây quấn
Để giảm điện không tải của dây quấn
0,125T
1,25T
5,5T
rth = 129Ω
xth = 303Ω
K = 11,1
Để mở máy động cơ đồng bộ, có các phương pháp sau. Tìm câu sai?
Dùng động cơ phụ trợ nối trục với rôto
Dùng dây quấn mở máy đặt trong rãnh ở mặt cực rôto
Dùng dây quấn mở máy đặt trong rãnh stato
W2 = 500 vòng
W2 = 80 vòng
W2 = 100 vòng
12,5A
6,25A
5,75A
Máy phát điện đồng bộ làm việc với tải có phản ứng phần ứng như hình
bên. Xác định tính chất của tải? Tìm câu đúng?
Tải thuần trở R
Tải thuần dung C
Tải thuần cảm L
Nhược điểm của động cơ đồng bộ so với động cơ không đồng bộ lồng sóc.
Tìm câu sai?
Cùng 1 công suất, động cơ đồng bộ có giá trị tiền đắt hơn
Vận hành động cơ đồng bộ phức tạp hơn
Hệ số công suất cos φ của động cơ đồng bộ thấp hơn
A
B
C
Hỏi các dòng điện thay đổi như thế nào sau khi đóng
khóa K. Biết XL = XC. Tìm câu sai?
IA tăng
IB không đổi
IC giảm
I không đổi
Mạch điện 3 pha đối xứng. Biết I1 = 76A;
Zd =(1 + 2j)Ω; Z1 = (3 − 4j)Ω. Xác định I2; P; Q; cos φ toàn
mạch. Tìm câu sai?
I2 = 131,6A
P = 103968W
Q = 34656VAr
cos φ = 0,8
Cho mạch điện như hình vẽ. Biết U =
380V;R = XL = 2XC = 38Ω. Tính UR; I; I1; I2?
Tìm câu đúng?
I1 = 14,1A
I2 = 28,3A
I = 20A
UR = 0V
Một thanh dẫn có dòng điện I nằm trong từ
trường của nam châm N-S. Chiều của lực điện từ
Fđt trong hình nào đúng?
Về máy điện quay, tìm câu sai?
Ít nhất có một dây quấn chuyển động tương đối với dây quấn khác
Từ trường máy điện quay nhất thiết phải là từ trường quay
Chức năng chủ yếu của máy điện quay là biến đối dạng năng lượng (cơ năng
sang điện năng hoặc ngược lại)
Mạch từ máy biến áp được chế tạo: Tìm câu sai?
1) Bằng thép kỹ thuật điện
a/ Để giảm tổn hao sắt từ trong máy điện
b/ Để giảm tổn hao phucô
2) Thép kỹ thuật điện được cán thành những lá mỏng cách điện
c/ Để giảm tổn hao từ trễ
d/ Để giảm tổn hao phucô
Hình 1) biểu diễn từ thông chính. Xác định chiều dòng điện phần ứng và từ
thông phần ứng để từ thông tổng như hình 2)
Hình a);b);c) vẽ dòng điện phần ứng và từ thông phần ứng của máy. Tìm hình
vẽ đúng?
a
b
c
Hỏi dòng điện dây sẽ thay đổi như thế nào khi
tải Z được đấu từ hình Δ sang hình Y. Tìm câu
đúng?
Hỏi các dòng điện thay đổi như thế nào sau khi
đóng khóa K? Tìm câu sai?
IA tăng
IB tăng
IC giảm
Trong số các đặc tính sau, đường nào đúng là
đặc tính cơ của động cơ 1 pha
Đặc tính 1)
Đặc tính 2)
Đặc tính 3)
Đặc tính 4)
Đối với động cơ 1 chiều. Tìm câu sai?
Đối với động cơ 1 chiều. Tìm câu sai?
Thông số của máy biến áp 1 pha ký
hiệu trên sơ đồ; được tính thông qua kết
quả đo được ở thí nghiệm không tải và
ngắn mạch máy biến áp. Tìm câu sai?
Cho sơ đồ thay thế một pha động cơ không đồng bộ. Tìm câu sai?
Tìm công thứ sai đối với động cơ không đồng bộ 3 pha?
