WorksheetsElectrobrain de Volta- Epreuve industrielle
Total questions: 30
Worksheet time: 15mins
Quelle est la puissance active du moteur lorsqu'il est alimenté en 400V et est couplé en étoile ?
2800 W
1600 W
2200 W
2600 W
Quelle est la valeur du courant qui passe dans le corps humain si la tension à laquelle il est soumis vaut U=230V et que la résistance du corps est de 2000 Ohms ?
1,15 A
11,5 A
1,15 mA
115 mA
Un redresseur permet de :
transformer une tension continue en une tension alternative
d'abaisser ou d'élever la valeur d'une tension continue
d'abaisser ou d'élever la valeur d'une tension alternative
transformer une tension alternative en une tension continue
Sur la plaque signalétique d'un moteur triphasé 400/660V~, figure l'indication 17,3/10A.
La plus forte intensité correspond à :
courant nominal (In) en triangle
courant nominal (In) en étoile
courant de démarrage en étoile
courant de démarrage en triangle
Dans un circuit comportant plusieurs lampes de puissances différentes, quelle est l'application correcte pour ce circuit ?
Le courant est le même partout
La tension totale est la somme des tensions aux bornes des lampes
Le courant total est la somme des courants traversant les lampes
Un transformateur 240V/24V est constitué de 1000 spires au primaire. Combien de spires trouverez-vous au secondaire ?
10000
1000
100
10
Une échelle contre un mur forme un angle avec le sol. Quel angle offre le plus de sécurité ?
75°
60°
85°
50°
Quelles sont les unités des différentes puissances : P (puissance active)/ Q (puissance réactive)/ S (puissance apparente) ?
P en W/ Q en VAR/ S en VA
P en Wh/ Q en VAR/ S en VAR
P en W/ Q en VAR/ S en VAR
P en VA/ Q en Wh/ S en VAR
Quel est le symbole correct d'une prise avec broche de terre et sécurité enfant ?
(Image 1)
(Image 2)
(Image 3)
(Image 4)
Si on applique une tension entre les bornes A1 et A2 du contacteur, le contact 13-14 (normalement ouvert) va :
rester dans sa position de repos
se fermer
s'ouvrir
s'ouvrir avec un retard
Toute machine industrielle doit pouvoir être débranchée rapidement en cas de dysfonctionnement. Quel mode d'interruption est généralement utilisé ?
Un bouton d'arrêt d'urgence et disjoncteur
Le sectionneur
Un bouton-poussoir
Aucune des 3 propositions n'est correcte
Un transformateur permet :
de transformer la valeur d'une tension alternative en une valeur de tension continue
d'abaisser ou d'élever la valeur d'une tension continue
de transformer la valeur d'une tension continue en une valeur de tension alternative
d'abaisser ou d'élever la valeur d'une tension alternative
Pour mesurer le champ tournant, nous utilisons un indicateur de champ tournant. Comment devez-vous raccorder l'instrument de mesure ?
Option 1
Option 2
Option 3

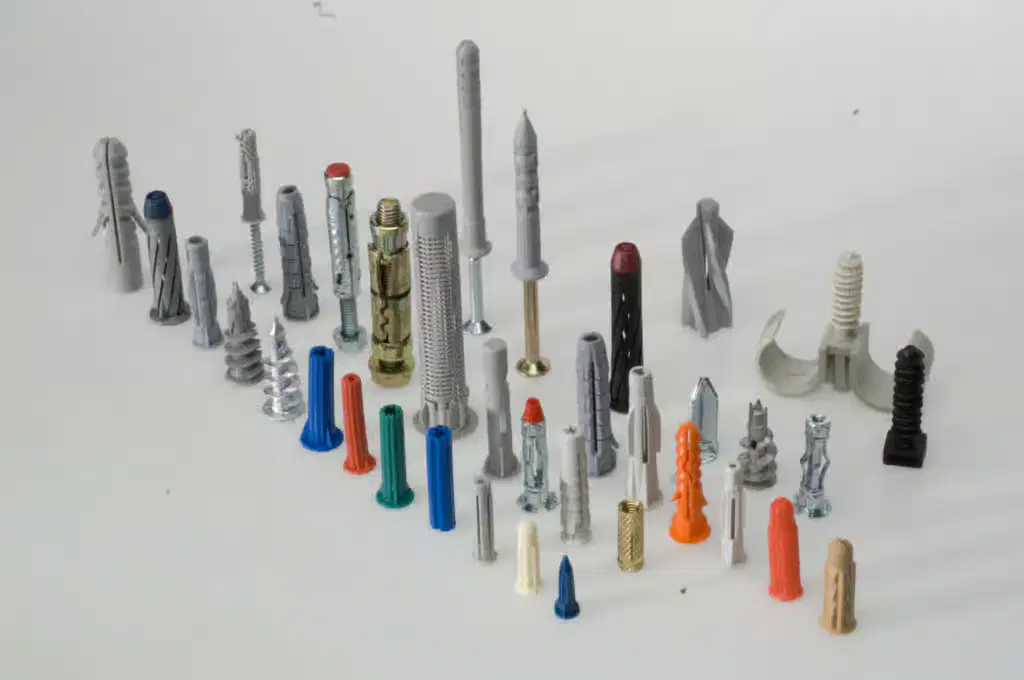

Je dois placer une boîte de dérivation sur une poutre en bois. Quelle cheville je dois utiliser ?
Une cheville en métal
Une cheville en bois
Une cheville en nylon
Il ne faut pas de chevilles pour le bois.
Pourquoi ajoute-t-on un condensateur à un moteur ?
Asynchrone triphasé pour inverser son sens de rotation
Synchrone triphasé pour créer le champ tournant
Asynchrone monophasé pour créer le champ tournant
Synchrone triphasé pour inverser le sens de rotation
Complétez la phrase suivante : On ajoute des liaisons équipotentielles pour éviter ____.
les court-circuits
les perturbations de fonctionnement au niveau des machines
les surchauffes
les chocs électriques
Vous disposez d'un réseau 3x400V+N. En fonctionnement normal, quelle sera la tension entre : L1 et N; L2 et N ; L3 et N ?
127 V~
230 V~
690 V~
400 V~
Quel type de sécurité placez-vous dans un porte-fusibles tétrapolaire au niveau du neutre ?
Un fusible de même valeur que pour la protection des lignes
Les portes fusibles quadripolaires n'existent pas
Une cartouche conductrice
Rien
Un disjoncteur magnétique déclenche INSTANTANÉMENT si :
le circuit est ouvert
on a branché trop de récepteurs
la résistance de circuit est infinie
il y a un court circuit
Trois résistances de 30 ohms sont raccordées en parallèle, la résistance équivalente sera de ?
A. 30 Ω
B. 10 Ω
C. 90 Ω
D. 45 Ω
Sur la plaque signalétique d'un moteur triphasé en démarrage direct, vous lisez In=3A. Le relais de protection thermique doit être réglé à la valeur suivante : (1 réponse) à cocher
4,5 A
3 A
6 A
15 A
3,3A
Le "courant nominal" d'un moteur triphasé correspond au courant absorbé : (1 réponse) à cocher
A. à pleine charge
B. lorsque le moteur tourne sans charge
C. au repos
D. pendant le démarrage
Sur la plaque signalétique du moteur triphasé figure l'indication 400/690V. La tension du réseau est de 3 x 400V. Comment devez-vous connecter le moteur ?
Un onduleur permet de :
transformer une tension continue en une tension alternative
abaisser ou élever la valeur d'une tension continue
abaisser ou élever la valeur d'une tension alternative
transformer une tension alternative en une tension continue
Le schéma de liaison à la terre illustré ci-dessus est de type : (1 réponse(s) à cocher)
TNC-S
TNS
TT
IT
Pour la protection d'un moteur triphasé contre un court-circuit, vous placez un fusible de type :
gG
gTr
aM
gL
Qu'est-ce que ceci ? (1 réponse(s) à cocher)
un condensateur
un contacteur
un transformateur triphasé
un onduleur
Lors du branchement d'un moteur triphasé, vous constatez qu'il tourne dans le mauvais sens. Que faites-vous ?
J'inverse une phase avec le neutre
J'inverse le branchement des bobines de triangle en étoile
J'inverse le branchement des bobines d'étoile en triangle
Je permute 2 phases du moteur
Je dois établir un tracé pour placer un tubage. Par quoi je dois commencer ?
Je prend un laser ou un cordeau et je place les repères avec un crayon ou un feutre
Je prend la foreuse et commence à percer mes trous en fonction des possibilités
Je me base sur un tracé existant pour faire le mien
Voici un déclencheur a minima de tension. A quoi sert-il ?
Le dispositif provoque l’ouverture du disjoncteur auquel il est accouplé lorsque la tension descend sous 0,5 x Un.
Ce dispositif est conçu pour stabiliser la tension en la ramenant automatiquement à sa valeur nominale lorsqu’elle descend sous 0,5 x Un.
Ce déclencheur a minima de tension active un condensateur interne qui compense la chute de tension pour éviter l’interruption de service.
Le dispositif protège les équipements électriques en augmentant temporairement la tension lorsqu’elle descend sous le seuil critique de 0,5 x Un.
Il permet de redistribuer l’énergie excédentaire des phases sous-alimentées vers celles qui sont en surcharge, assurant ainsi un équilibrage parfait du réseau.
