WorksheetsEgzamin zawodowy styczeń 2024 - PART 3
Total questions: 20
Worksheet time: 20mins
Symbolem literowym YAKY oznacza się
przewód telekomunikacyjny o żyłach aluminiowych w izolacji i powłoce polwinitowej.
kabel o żyłach miedzianych w izolacji polwinitowej.
przewód oponowy warsztatowy o żyłach miedzianych w izolacji polwinitowej.
kabel o żyłach aluminiowych w izolacji i powłoce polwinitowej.
Na której ilustracji przedstawiono symbol graficzny rozłącznika?
Na ilustracji I.
Na ilustracji II.
Na ilustracji III.
Na ilustracji IV.

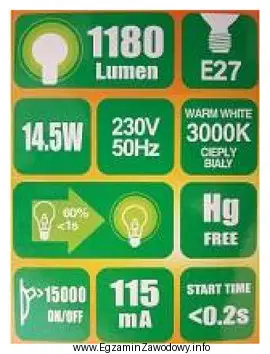

Ile wynosi skuteczność świetlna źródła światła o etykiecie przedstawionej na ilustracji?
1 180,0 lm/W
14,5 lm/W
206,9 lm/W
81,4 lm/W
W elektrycznych instalacjach mieszkaniowych o napięciu 230 V zabronione jest stosowanie opraw oświetleniowych wykonanych w klasie ochronności
0
I
II
III
Symbol graficzny którego przewodu przedstawiono na ilustracji?
Fazowego.
Neutralnego.
Ochronnego.
Uziemiającego.

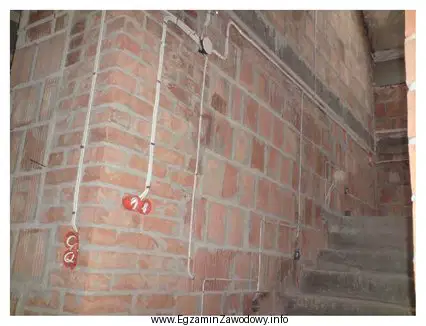

Który rodzaj osprzętu został użyty w instalacji elektrycznej przedstawionej na ilustracji?
Pyłoszczelny.
Natynkowy.
Podtynkowy.
Wodoszczelny.
Które z wymienionych oznaczeń i jaką wartość najmniejszego prądu znamionowego powinna mieć wkładka topikowa do zabezpieczenia przewodów przed skutkami zwarć i przeciążeń w obwodzie jednofazowego bojlera elektrycznego o danych znamionowych: PN = 3 kW, UN = 230 V?
aM 20 A
aR 16 A
gG 16 A
gB 20 A
Jaką największą wartość może mieć impedancja pętli zwarcia w trójfazowym obwodzie elektrycznym o napięciu znamionowym 230/400 V, aby skuteczna była ochrona przeciwporażeniowa przy uszkodzeniu izolacji, jeśli wiadomo, że wyłączenie zasilania tego obwodu ma zapewnić instalacyjny wyłącznik nadprądowy C10?
2,3 Ω
4,6 Ω
8,0 Ω
7,7 Ω
Którym symbolem oznacza się przewód jednożyłowy z żyłą z drutu aluminiowego, w izolacji polwinitowej, o przekroju żyły 2,5 mm2?
YLY 2,5 mm2
ALY 2,5 mm2
YDY 2,5 mm2
ADY 2,5 mm2
Na podstawie zamieszczonych wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły
L1 i L2 są zwarte.
L1 i L2 są przerwane.
N i PE są zwarte oraz L3 jest przerwana.
N i L3 są zwarte oraz PE jest przerwana.
Który rodzaj źródła światła przedstawiono na ilustracji?
Półprzewodnikowe.
Żarowe.
Wyładowcze niskoprężne.
Wyładowcze wysokoprężne.
Który osprzęt przedstawiono na ilustracji?
Kapturki termokurczliwe.
Mufy przelotowe.
Złączki skrętne.
Dławiki izolacyjne.
Którym symbolem graficznym oznacza się prowadzenie przewodów elektrycznych na drabinkach kablowych?
Symbolem 1.
Symbolem 2.
Symbolem 3.
Symbolem 4.
Które z wymienionych zaleceń nie dotyczy wykonywania nowych instalacji elektrycznych w pomieszczeniach mieszkalnych?
Rozdzielić obwody oświetleniowe od gniazd wtyczkowych.
Gniazda wtyczkowe w kuchni zasilać z osobnego obwodu.
Gniazda wtyczkowe każdego pomieszczenia zasilać z osobnego obwodu.
Odbiorniki dużej mocy zasilać z wydzielonych obwodów.
Ile wynosi bezwzględna wartość błędu pomiaru natężenia prądu, jeżeli multimetr wyświetlił wynik 35,00 mA, a podana przez producenta dokładność miernika dla wykorzystanego zakresu pomiarowego wynosi
±(1 % +2 cyfry)?
±2,35 mA
±0,35 mA
±0,02 mA
±0,37 mA
Który zestaw oznaczeń literowych barw izolacji żył jest właściwy dla przewodu przedstawionego na ilustracji?
BK, BU, GY
BN, BK, GY
BN, BK, GNYE
BU, GY, GNYE
Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?
X – 4 żyły, Y – 5 żył.
X – 4 żyły, Y – 4 żyły.
X – 5 żył, Y – 5 żył.
X – 5 żył, Y – 4 żyły.
Wyłącznik różnicowoprądowy o oznaczeniu EFI-4 40/0,03 charakteryzuje się znamionowym prądem różnicowym
0,03 mA i znamionowym prądem ciągłym 40 mA
0,03 mA i napięciem znamionowym 40 V
0,03 A i napięciem znamionowym 40 V
0,03 A i znamionowym prądem ciągłym 40 A
Którą klasę ochronności posiada oprawa oświetleniowa opatrzona przedstawionym symbolem graficznym?
0
I
II
III
W którym układzie sieciowym występuje przewód PEN?
TN-C
TN-S
TT
IT
