WorksheetsRučna obrada OOČ
Total questions: 45
Worksheet time: 31mins
Koji postupak/ postupci ne pripada/ pripadaju postupcima ručne obrade odvajanjem čestica?
sječenje
piljenje
turpijanje
kaljenje
žarenje
Označi postupke koji ne pripadaju skupini postupaka obrade odvajanjem čestica
savijanje
kovanje
lijavanje
turpijanje
grecanje
Osnovni element svih alata koji svojim vrhom ulazi u materijal i odvaja česticu je
(a)
Koliki će biti kut klina (β) ovisi o vrsti materijala koji se obrađuje. Za obradu mekših materijala ti su kutovi manji.
Točno
Netočno
Ploča za ocrtavanja i obilježavanje služi za oslanjanje predmeta kojeg treba ocrtati. Izrađuje se od lijevanog željeza, pri čemu su površina ploče i bočne strane fino obrađene. Na ploči se ne smije vršiti nikakva obrada čekićem (ravnanje).
Točno
Netočno
(a) u obliku slova V se izrađuju od lijevanog željeza i služe za oslanjanje valjkastih predmeta pri ocrtavanju.
___________ __________ su osnovni alati u operaciji ocrtavanja. Izrađuju se od čelika, mjedi i bakra. Vrhovi i moraju biti s kutom oštrenja od 150 do 300 , što omogućava dobivanje tankih crta. Za zaštitu od povreda i za zaštitu vrha, ispravno je zabosti ih nakon upotrebe u čep od pluta.
(a)
Služe za prenošenje mjera na radni predmet, za crtanje kružnica i lukova i nanošenje jednakih podjela. Izrađuju se od alatnog čelika koji se zakali.
Crtaće igle
Šestari
Točkala
Kutnici
(a) služe za brzo ocrtavanje paralelnih crta, pri čemu se mjere mogu podešavati vrlo precizno jer imaju nonijus sa 50 podjela. Primjenjuju se u proizvodnji alata, strojeva i uređaja. Obični su okomita ravnala i služe za reguliranje visine na okomitom nosaču crtaće igle.
Označi na slici bravarski škrip
(a) sliže za pritezanje i otpuštanje dijelova koji su međusobno pričvršćeni vijcima i maticama. Izrađuju se od kvalitetnog legiranog čelika.
Kliješta se koriste za vađenje čavala, savijanje i odsijecanje žice, držanje predmeta pri kovanju, držanje cijevi. Izrađuju se od čelika, a čeljusti su zakaljene. Označi na slici kombinirana kliješta.
Kliješta se koriste za vađenje čavala, savijanje i odsijecanje žice, držanje predmeta pri kovanju, držanje cijevi. Izrađuju se od čelika, a čeljusti su zakaljene. Označi na slici kliješta za žice.
Označi alate koje koristimo za pritezanje i otpuštanje vijčanih spojeva
(a) služi za ocrtavanje ravnih crta i kutova te za kontrolu kutova.
Označi točne odgovore koji se odnose za ocrtavanje i obilježavanje.
Igla za ocrtavanje se drži u nagnutom položaju u odnosu na površinu crtanja.
Povlačenje igle mora biti neprekinuto.
Točkalo treba postaviti u kosom položaju, a prije udarca ga je potrebno ispraviti.
Udarac čekićem mora biti jak i odmjeren.
Kutovi reznog alata kod obrade ooč su kut klina (beta), prednji kut (gama), stražnji kut (alfa) i rezni kut (delta).
Točno
Netočno
Postupak u kojem se jedan dio materijala odsijeca ili odvaja od ostatka materijala naziva se
(a)
Označi alate za sječenje.
Zavisno od materijala koji se obrađuje sjekač ima odgovarajući
kut klina (beta)
dužinu (L)
širinu (h)
debljinu lista
korak zuba
Finoća nasjeka turpije zavisi o broju zubi na 1 cm duljine tijela turpije.
Točno
Netočno
Alat izrađen od kaljenog čeličnog profila s nasjekom , a služi za obradu materijala skidanjem strugotine naziva se (a)
Označi točne odgovore.
Prema standardu turpije mogu biti plosnate, kvadratne, poluokrugle, trokutaste, nožaste, okrugle.
Nasjeci turpija mogu biti jednosječni, dvosječni i s nasjekom rašpe.
Pri obradi mekših materijala koristi se fini nasjek.
Pri obradi tvrdih materijala koristi se grubi nasjek.
Teške turpije koriste se za skidanje vće količine strugotina, a lake u završnim alatničarskim radovima.

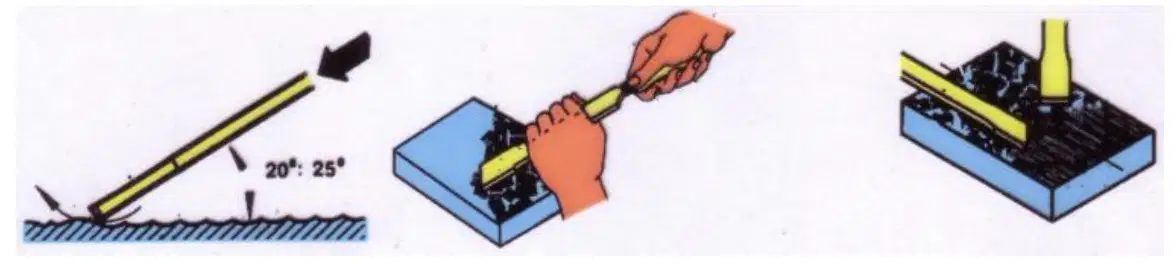

Slika prikazuje
turpijanje
sječenje
obilježavanje
grecanje
U zavisnosti od materijala za obradu, oblika površine za grecanje i zahtijevane kvalitete završne obrade, primjenjuju se grecala različitog oblika i dimenzija. Slike prikazuju
plosnata grecala
žičasta grecala
trokutasta grecala
specijalna grecala

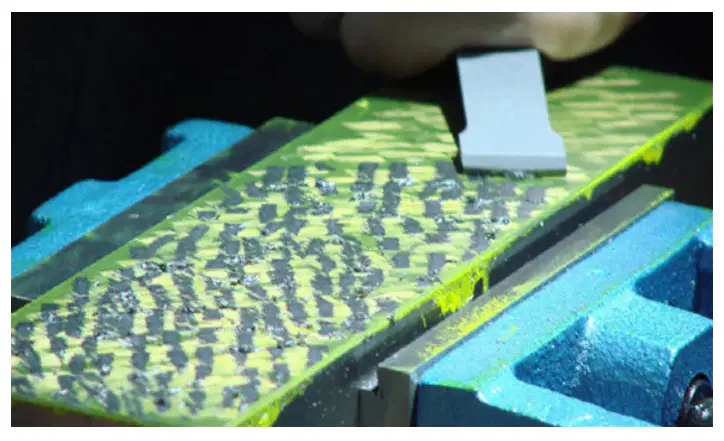

Slika prikazuje
turpijanje
grecanje
obilježavanje
zacrtavanje

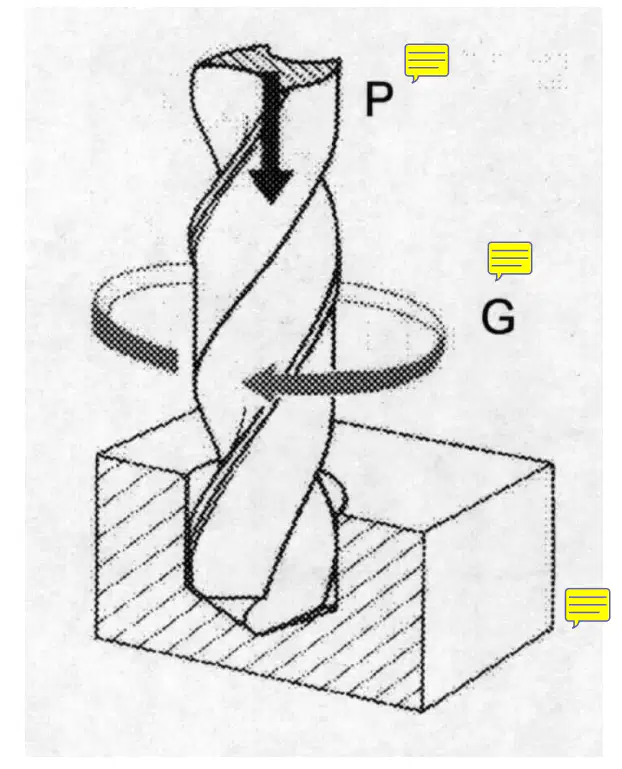

Označi točne odgovore.
Glavno gibanje je kod bušenja kružno kontinuirano
Posmično gibanje je kružno kontinuirano.
Posmično gibanje izvodi se istovremeno kad i glavno gibanje.
Posmično gibanje je pravolinijsko kontinuirano.

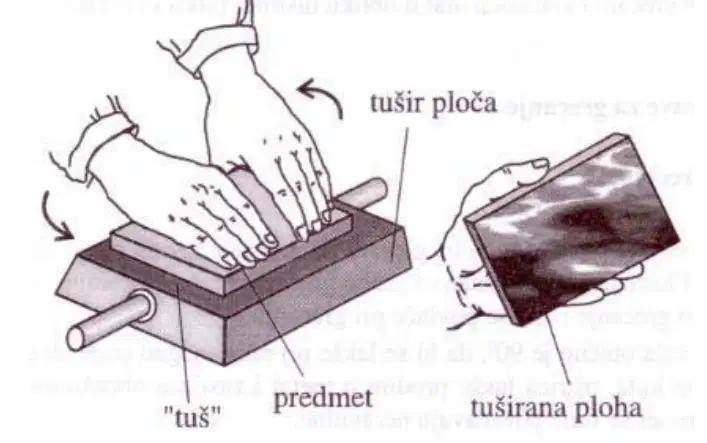

Slika prikazuje kontrolu
turpijanih površina
grecanih površina
zacrtanih površina
izbrušenih površina
Rezni dio svrdla izrađuje se od materijala znatno veće tvrdoće od obrađivanog materijala, a najčešće se koriste
brzorezni čelik
alatni čelik
tvrdi metal
obojeni metali
Slika prikazuje
svrdlo za predišnji uvrt
upuštač
spiralno svrdlo
svrdlo s pločicama od tvrdog metala
Na slici je kotiran
Kut vrha svrdla koji ovisi o materijalu koji obrađujemo.
Kut poprečne oštrice kojeg stvaraju nagibi spiralnih utora.
Kut uspona spiralnih utora.
Uzroci loma spiralnog svrdla kod bušenja su
ekscentričnost
visoka temperatura
nedovoljno stegnuto svrdlo
nedovoljno stegnut predmet obrade
Proces označavanja središta rupe specijalnim svrdlima naziva se (a) .
Slika prikazuje
bušenje
zabušivanje
proširivanje
razvrtanje
upuštanje
Postupak fine (završne) obrade cilindrične rupe naziva se
(a)
Slika prikazuje
upuštanje
bušenje
zabušivanje
upuštanje
Slika prikazuje ručni postupak
bušenja
urezivanja navoja
narezivanja navoja
upuštanja

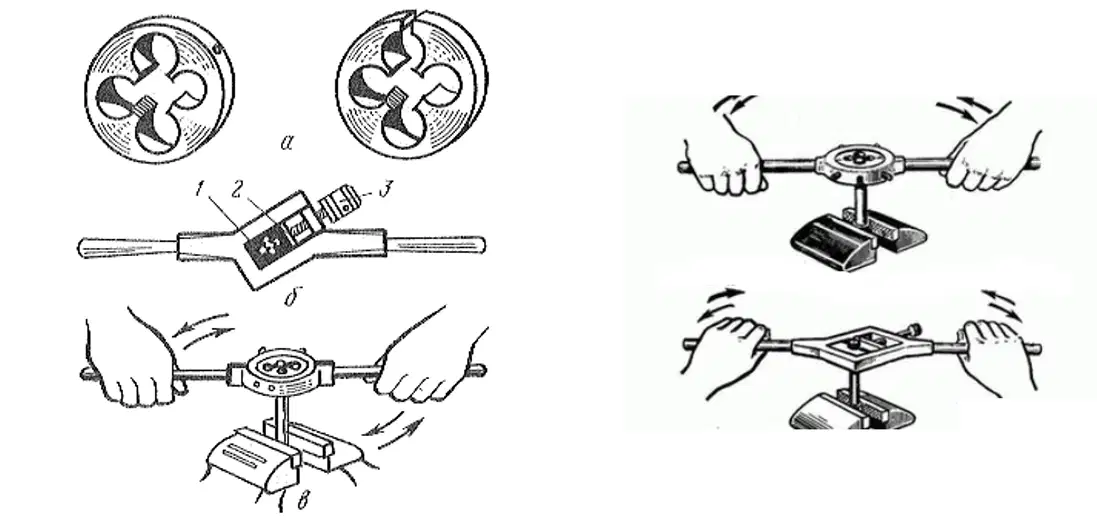

Slika prikazuje ručni postupak
bušenja
urezivanja navoja
narezivanja navoja
upuštanja
Slika prikazuje
upuštala
razvrtala
svrdla
Slika prikazuje
razvrtala
upuštala
svrdla
ureznice
Prije početka urezivanja navoja treba izbušiti provrt svrdlom odgovarajućeg promjera, prema tablici iz priručnika.
Točno
Netočno
Zavisno od vrste materijala biraju se listovi pile s bojem zubi na duljini lista pile od 25 mm:
Za meki čelik, bakar i aluminij 14-16 zubi na 25 mm
Za tvrdi čelik 25-32 zubi na 25 mm.
Za tanke limove i cijevi 25-32 zuba na 25 mm.
Za meki čelik, bakar i aluminij 18-25 zubi na 25 mm
Finoća nasjeka turpije zavisi o broju zubi na 1 cm duljine tijela turpije.
Točno
Netočno
Kontrola turpijanih površina vrši se pomoću
metra
pomičnog mjerila
kutnika
kutomjera
Koliku rupu je potrebno izbušiti za urezivanje navoja M8x1,25
(a)
