Free Printable PMD155A-6

1.

Kode unit D155A-6, angka 15 pada kode tersebut menunjukkan apa ?

a)

Size unit

b)

Unit Bulldozer seri ke 8

c)

Kapasitas kerja unit 15 ton

d)

Berat unit 15 ton

2.

Bulldozer D155-6 adalah jenis unit komatsu yang menggunakan engine apa

a)

SA6D140E-5

b)

SAA6D140E-5

c)

SAA12V140E-6

d)

SA6D170E-5

3.

Pada D155-6 , angka 5 terakhir pada kode product tersebut menunjukkan apa ?

a)

Mengindikasikan type penggerak torqueflow type

b)

Mengindikasikan type penggerak hydroshift type

c)

Berat unit tersebut

d)

Ukuran unit bulldozer

4.

Hydraulic Pump pada D155-6 menggunakan pompa jenis apa ?

a)

SAR10(2)

b)

HPV112

c)

HPV375

d)

SAR125(100)

5.

Unit Bulldozer D155-6 menggunakan steering lever dengan system apa ?

a)

Pneumathic

b)

PCCS

c)

Hydraulic

d)

Mechanical

6.

Pengaruh kadar Sulfur pada fuel terhadap jadwal pergantian oli pada D155A-6 adalah

a)

Apabila kadar Sulfur berkisar antara 0,2 – 0,5 %, maka jadwal pergantian oli adalah setengah dari jadwal regulernya.

b)

Apabila kadar sulfur berkisar antara 0,2 – 0,5 %, maka jadwal penggantian tetap karena kadar sulphur normal

c)

Apabila kadar sulfur berkisar antara 0,5 – 1 %, maka jadwal penggantian oli adalah dua kali dari jadwal regulernya.

d)

Apabila kadar Sulfur berkisar antara 0,5 – 1 %, maka jadwal pergantian oli adalah setengah dari jadwal regulernya.

7.

Alat untuk meredam getaran akibat perubahan torsi pada engine, yaitu dengan menyerap getaran - getaran puntir (twisting vibration) yang disebabkan karena adanya perubahan torque engine pada saat akselerasi/ deselerasi atau pada saat operasi dengan beban berat adalah

a)

Control Valve

b)

Final Drive

c)

Engine

d)

Dumper

8.

Sistem transmisi pada D155A-6, akan engaged menggunakan force dari …….. dan dis-engaged menggunakan force dari....

a)

Pressure Oli – Pressure Oli

b)

Pressure Oli – Spring

c)

Spring – Pressure Oli

d)

Spring – Spring

9.

Sistem steering and brake pada D155A-6, akan engaged menggunakan force dari …….. dan dis-engaged menggunakan force dari ……

a)

Pressure Oli – Pressure Oli

b)

Pressure Oli – Spring

c)

Spring – Pressure Oli

d)

Spring – Spring

10.

Tekanan maximum yang terjadi didalam system Hydraulic pada saat Control Valve terbuka maksimal disebut apa ?

a)

Safety Pressure

b)

Setting Pressure

c)

Safety Valve

d)

Relief Pressure

11.

Jumlah pori-pori persatuan inch pangkat dua pada sebuah filter adalah…

a)

Core

b)

Micron

c)

Filtering Area

d)

Mesh

12.

Yang mengatur temperature oli di dalam Engine D155A-6, adalah …

a)

Setting regulator valve untuk oil pressure

b)

Engine Oil cooler yang dilengkapi dengan Thermostat

c)

By Pass Filter

d)

Thermostat yang tepasang pada water manifold

13.

Syarat air yang baik untuk digunakan sebagai coolant adalah kecuali

a)

Mengandung ion sulfat max 5 ppm

b)

Total hardness (cao) max 5 ppm

c)

Mengandung garam dengan tingkat yang rendah

d)

Mengandung tingkat pencemaran yang rendah

14.

Apa yang dimaksud dengan Modulating Time pada Torqflow Transmission adalah ...

a)

Waktu untuk menjaga tekanan oli didalam system

b)

Waktu untuk menaikan tekanan oli secara bertahap

c)

Waktu yang dipergunakan untuk menaikan tekanan oli saat acuator dapat benturan keras

d)

Waktu yang dipergunakan untuk menaikan tekanan oli

15.

Cara masuk ke service mode (special menu) adalah dengan cara menekan tombol apa ?

a)

Menekan tombol ˄ + 1→2→3

b)

Menekan tombol 4+1→2→3

c)

Menekan tombol 4→1→2→3

d)

Menekan tombol 1,2,3,4 secara bersamaan

16.

D155A-6 telah dilengkapi dengan mode fan reverse, berikut terkait langkah pengaktifan fan reverse adalah

a)

Fan reverse diaktifkan dengan masuk mode fan reverse ketika engine running.

b)

Mode fan reverse hanya akan aktif ketika engine mati.

c)

Masuk mode fan reverse ketika switch ON, kemudian running engine untuk fan reverse mode

d)

Fan reverse dapat aktif ketika engine running maupun off

17.

Ketika track dalam keadaan kendor kita bisa melakukan pengadjust an dengan standar:

a)

10 – 30 cm

b)

20 – 30 mm

c)

30 – 40 mm

d)

10 – 40 mm

18.

Fungsi dari pengukuran hydraulic drift adalah ...

a)

Mengetahui kondisi komponen hydraulic pump pada hydraulic system

b)

Mengetahui kondisi dari komponen powertrain

c)

Mengetahui kondisi dari engine

d)

Mengetahui kebocoran komponen cylinder dan control valve pada hydraulic system

19.

Torque converter stall speed adalah kondisi pada saat apa ?

a)

Pump dan turbin berputar

b)

Pump dan turbin berputar

c)

Pump diam dan turbin berputar

d)

Pump berputar dan turbin diam

20.

Untuk pengukuran T/C Stall Speed, posisi transmisi adalah

a)

F3/R3

b)

F2/R2

c)

F1/R1

d)

Netral

21.

Untuk pengetesan brake performance, posisi transmisi adalah

a)

a. F3/R3

b)

F2/R2

c)

F1/R1

d)

Netral

22.

Aktivitas PS 1000 adalah sebagai berikut, kecuali:

a)

Mengganti hydraulic oil filter element

b)

Mengganti corrotion resistor catridge

c)

Mengganti pilot filter element

d)

Mengganti fuel main filter element

23.

Penggantian main fuel filter cartridge dilakukan pada HM berapa ?

a)

PS 1000

b)

PS 500

c)

PS 250

d)

PS 50

24.

Critical point yang harus diperhatikan pada penggantian engine oil filter dengan prosedur yang benar adalah, kecuali ...

a)

Isi oil ke dalam oil filter malalui lubang yang berada dibagian pinggir dari filter

b)

Pemasangan filter ke bracket harus sesuai dengan marking yang tertera pada oil filter

c)

Isi oil ke dalam oil filter melalui lubang yang berada ditengah

d)

Lumasi seal pada filter dengan menggunakan oil sebelum dilakukan pemasangan

25.

Cara pengencangan engine oil filter cartridge dengan cara…

a)

Putar filter sekencang mungkin, lalu kencangkan 1/2 putaran.

b)

Putar filter sampai permukaan seal bersentuhan dengan filter holder, lalu kencangkan 3/4 – 1 putaran.

c)

Putar filter sampai permukaan seal bersentuhan dengan filter holder, lalu kencangkan 1/2 putaran.

d)

Putar filter sekencang mungkin, lalu kencangkan 3/4 – 1 putaran.

26.

Jumlah ECMV transmisi pada unit D155A-6 adalah

a)

4

b)

5

c)

6

d)

7

27.

Berikut merupakan hal hal yang harus diperhatikan dalam perawatan dan/atau penggunaan battery, kecuali…

a)

Saat menambahkan air suling ke baterai, jangan biarkan elektrolit baterai naik di atas garis LEVEL LOWER. Jika tingkat elektrolit terlalu tinggi, dapat bocor dan menyebabkan kerusakan pada permukaan cat atau merusak bagian lain.

b)

Elektrolit baterai berbahaya. Jika terkena mata atau kulit Anda, cuci dengan air yang banyak dan konsultasikan dengan dokter.

c)

Baterai menghasilkan gas yang mudah terbakar dan ada bahaya ledakan, jangan bawa api atau terdapat percikan api di dekat baterai.

d)

Jangan gunakan baterai jika level elektrolit baterai di bawah garis LEVEL LOW. Hal ini akan mempercepat penurunan di dalam baterai dan mengurangi masa pakai baterai. Selain itu, dapat menyebabkan ledakan.

28.

Apabila terjadi tekanan melebihi 140 MPa pada commond rail, maka aliran fuel dari commond rail akan dialirkan ke drain melalui:

a)

Flow damper valve

b)

Pressure limiter

c)

Main relief valve

d)

Over flow valve

29.

Berikut ini merupakan pernyataan yang benar terkait dengan TAN dan TBN adalah

a)

Jika nilai TAN menurun oli harus segera diganti karena menunjukkan bahwa kandungan asam di dalam oli tinggi

b)

Jika nilai TBN menurun oli harus segera diganti karena menunjukkan bahwa kandungan asam di dalam oli tinggi

c)

TBN merupakan nilai yang menunjukkan kadar asam yang terkandung didalam additive oli

d)

TAN merupakan nilai yang menunjukkan kadar basa yang terkandung di dalam additive oli

30.

Tekanan fuel dari commond rail yang menuju ke injector harus konstan, karena jika fluktuatif akan merusak injector. Maka untuk meredam kejutan pressure, pada commond rail dipasang:

a)

Rail pressure sensor

b)

Delivery valve

c)

Flow damper

d)

Pressure limitter

31.

Simbol gambar disamping mengindikasikan bahwa

a)

Posisi blade floating

b)

Menggunakan mode manual gearshift

c)

Menggunakan mode auto gearshift

d)

Sedang mendorong material berat

32.

Cylinder Cut out adalah suatu metode untuk menentukan injector problem pada engine . Berikut adalah prosedur yang benar untuk menentukan injector problem adalah:

a)

Injector yang bermasalah adalah injector yang ketika di cut mengalami penurunan fuel temperatur

b)

Injector yang bermasalah adalah injector yang ketika di cut mengalami peningkatan fuel temperature

c)

Injector yang bermasalah adalah injector yang ketika di cut injection quantity nya tetap (mg)

d)

Injector yang bermasalah adalah injector yang ketika di cut mengalami peningkatan injection quantity (mg)

33.

Fungsi scavenging pump pada D155A-6 adalah

a)

Mengalirkan oli dari transmisi case ke steering case

b)

Mengalirkan oli dari torque conventer case ke transmisi case

c)

Mengalirkan oli dari transmisi case ke torque conventer case

d)

Mengalirkan oli ke transmisi sebagai pelumas transmisi

34.

Pada lift cylinder blade terpasang piston valve yang berfungsi untuk

a)

Mencegah terjadinya vacum saat cylinder diturunkan dalam keadaan engine mati

b)

Merelease oil dari pompa hydraulic untuk mengurangi tekanan ketika cylinder akan mencapai full stroke

c)

Sebagai relief saat blade terkena kejutan saat mendorong material

d)

Mempercepat turunnya blade dan mencegah kevacuman saat blade digerakkan lower

35.

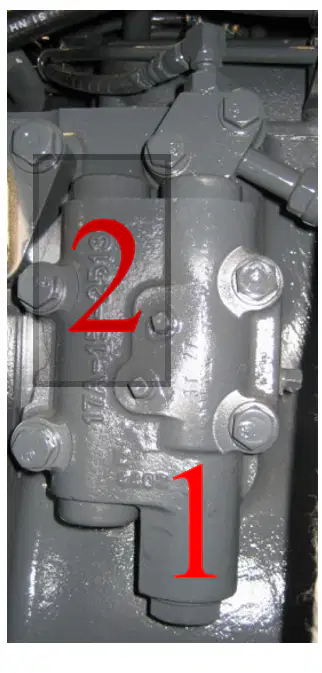

Pada gambar disamping, komponen yang ditunjukan oleh angka nomor 1 adalah

a)

Safety valve

b)

Regulator valve

c)

T/M relief valve

d)

T/C relief valce

36.

Pada gambar disamping, komponen yang ditunjukan oleh angka nomor 2 adalah

a)

Safety valve

b)

Regulator valve

c)

T/M relief valve

d)

T/C relief valce

37.

Fungsi fill switch adalah untuk

a)

Mengalirkan pressure oli menuju ECMV sesuai perintah controller

b)

Menjaga tekanan oli pada ECMV dan memutuskan jika terjadi pressure yang berlebih

c)

Mendeteksi bahwa pengisian clutch telah selesai dan pengaktifan clutch sedang berlangsung

d)

Mendeteksi oli yang akan masuk ke steering brake

38.

Grease yang umumnya diaplikasikan pada unit menggunakan spesifikasi NLGI nomor berapa ?

a)

6

b)

2

c)

0

d)

000

39.

Proses pembersihan air cleaner dilakukan pada saat kapan ?

a)

Ketika dibutuhkan

b)

PS 3

c)

PS 2

d)

Ketika dibutuhkan

40.

System fuel pada D155A-6 adalah

a)

CRI

b)

HPCR

c)

HPI

d)

FIP

41.

Angka 15 pada D155A-6 menunjukkan bahwa berat unit siap pakai adalah 15 ton.

a)

Benar

b)

Salah

42.

Interval penggantian oli engine D155A-6 adalah setiap 500HM

a)

Benar

b)

Salah

43.

Corrosion resistor adalah komponen yang diganti setiap melakukan PS 500

a)

Benar

b)

Salah

44.

Pada engine dozer D155 fuel rail pressure mencapai 180 MPa

a)

Benar

b)

Salah

45.

Prosedur untuk melakukan pengecekan track tension adalah, jalankan unit ke posisi maju kemudian hentikan unit dengan cara menginjak brake pedal. Setelah unit berhenti lakukan pengukuran terhadap track tension.

a)

Benar

b)

Salah

46.

NE sensor terpasang pada flywheel untuk mendeteksi rpm dan mengetahui kesesuaian TOP 1

a)

Benar

b)

Salah

47.

Quickdrop valve berfungsi untuk mempercepat penurunan blade saat blade digerakkan lower

a)

Benar

b)

Salah

48.

Pada saat engine running, engine oil pressure lamp harus dalam keadaan menyala

a)

Benar

b)

Salah

49.

Jika pada saat pemeriksaan level electrolite battery kurang dari standart, maka perlu dilakukan penambahan dengan menggunakan air zur

a)

Benar

b)

Salah

50.

Jarak adjustment kekencangan track adalah 20-30 cm

a)

Benar

b)

Salah

51.

Hydraulic pump pada D155-6 menggunakan pompa tandem HPV115

a)

Benar

b)

Salah

52.

Tipe engine yang digunakan pada D155A-6 adalah SAA6D140E-5

a)

Benar

b)

Salah

53.

Penggantian oli hydraulic di hydraulic tank dilakukan setiap 5000HM

a)

Benar

b)

Salah

54.

Battery charge lamp akan menyala saat engine rpm tidak stabil

a)

Benar

b)

Salah

55.

T/C stall speed adalah saat komponen pump berputar dan turbin diam

a)

Benar

b)

Salah

56.

Dilakukan penggantian oli final drive pada service initial 250 HM

a)

Benar

b)

Salah

57.

Brake pada D155A-6 release by pressure engaged by spring

a)

Benar

b)

Salah

58.

Pressure fuel maksimal pada system CRI sebesar 700 kg/cm2

a)

Benar

b)

Salah

59.

Hydraulic pump pada D155A-6 menggunakan pompa tipe gear

a)

Benar

b)

Salah

60.

Salah satu tujuan dari No Injection Cracking ialah sebelum mesin dinyalakan atau mesin telah disimpan untuk waktu yang lama

a)

Benar

b)

salah

PMD155A-6

Total questions: 60

Worksheet time: 5hrs 0mins

Similar Resources on Wayground
