GEI - EF - M8 - Tecnologias de Eletricidade

Total questions: 50

Worksheet time: 26mins

Name
Class
Date
1.

Qual é o material que apresenta boa condutibilidade elétrica?

a)

Prata

b)

Borracha

c)

Madeira

d)

Plástico

2.

Qual é o material que tem boa fusibilidade?

a)

Cobre

b)

Estanho

c)

Madeira

d)

PVC

3.

Qual o material condutor com maior utilização na indústria elétrica?

a)

Ouro

b)

Diamante

c)

Cobre

d)

Prata

4.

Como se chamam os materiais que são considerados condutores perfeitos?

a)

Semicondutores

b)

Isolantes

c)

Supercondutores

d)

Magnéticos

5.

Quando a alma de um condutor é constituída por um conjunto de fios, diz-se que ele é do tipo:

a)

Multifilar

b)

Unifilar

c)

Desfilar

d)

Entrançado

6.

Diga a que Classe de isolamento corresponde o símbolo apresentado:

a)

Classe 0

b)

Classe I

c)

Classe II

d)

Classe III

7.

Diga a que Classe de isolamento corresponde o símbolo apresentado:

a)

Classe 0

b)

Classe I

c)

Classe II

d)

Classe III

8.

Diga a que Classe de isolamento corresponde o símbolo apresentado:

a)

Classe 0

b)

Classe I

c)

Classe II

d)

Classe III

9.

Como se chama o equipamento da imagem?

a)

Disjuntor diferencial

b)

Porta fusível

c)

Relé térmico

d)

Disjuntor magnetotérmico

10.

Numa lógica de seletividade entre fusíveis, qual deve ser a relação entre o fusível a montante (F1 com uma corrente nominal de InF1) e o fusível a jusante (F2 com uma corrente nominal de InF2)?

a)

InF1 > 3 x InF2

b)

InF1 < 3 x InF2

c)

InF1 > 2 x InF2

d)

InF1 < 2 x InF2

11.

Numa lógica de seletividade entre disjuntores, qual deve ser a relação entre o disjuntor a montante (D1 com uma corrente nominal de InD1) e o disjuntor a jusante (D2 com uma corrente nominal de InD2)?

a)

InD1 > 3 x InD2

b)

InD1 < 3 x InD2

c)

InD1 > 2 x InD2

d)

InD1 < 2 x InD2

12.

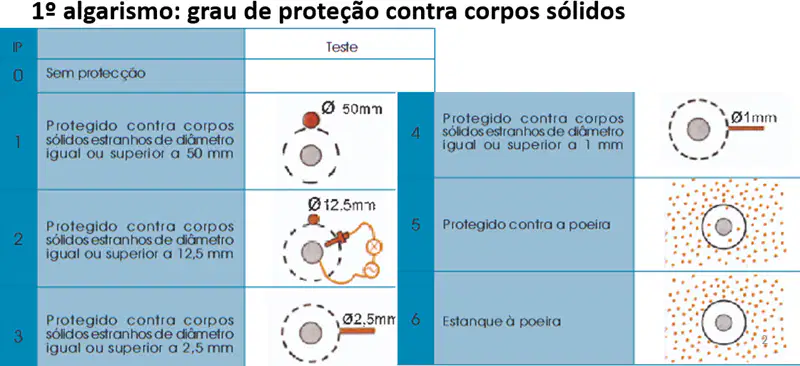

Em termos de índice de proteção contra objetos sólidos, um equipamento IP65/IK04 está:

a)

Estanque à poeira

b)

Protegido contra a poeira

c)

Protegido contra corpos sólidos estranhos de diâmetro igual ou superior a 1mm

d)

Sem proteção

13.

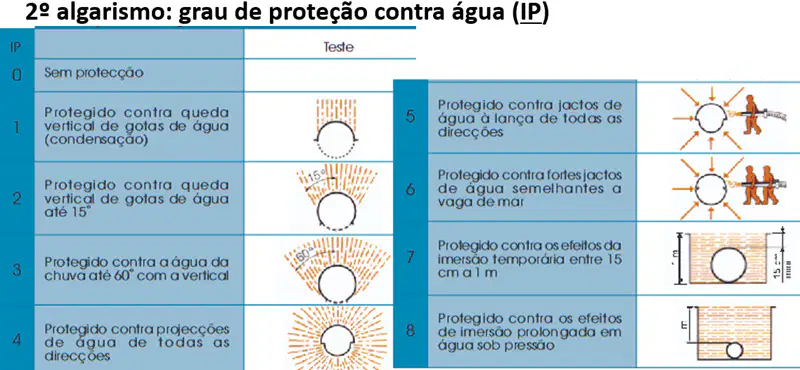

Em termos de índice de proteção contra água, um equipamento IP65/IK04 está:

a)

Sem proteção

b)

Protegido contra projeções de água de todas as direções

c)

Protegido contra jatos de água à lança de todas as direções

d)

Protegido contra fortes jatos de água semelhantes a vaga de mar

14.

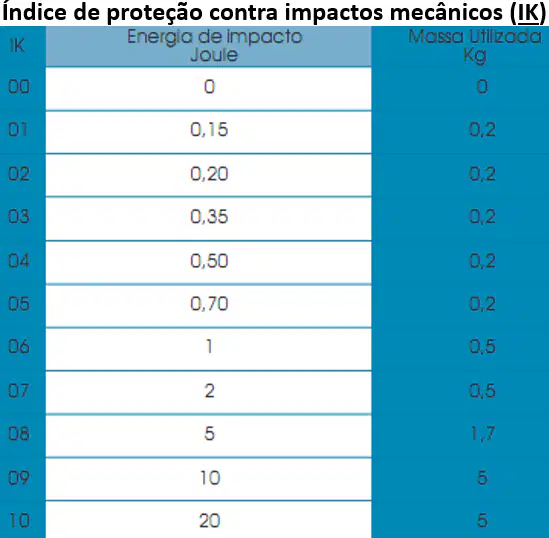

Em termos de índice de proteção contra impactos mecânicos, um equipamento IP65/IK04 resiste a:

a)

0 J

b)

0,2 J

c)

0,5 J

d)

0,7 J

15.

Em termos de índice de proteção contra objetos sólidos, um equipamento IP66/IK06 está:

a)

Sem proteção

b)

Protegido contra corpos sólidos estranhos de diâmetro igual ou superior a 12,5mm

c)

Protegido contra a poeira

d)

Estanque à poeira

16.

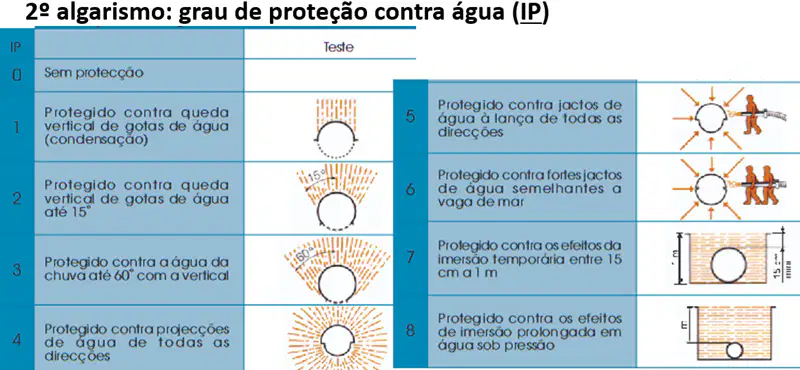

Em termos de índice de proteção contra água, um equipamento IP66/IK06 está:

a)

Protegido contra queda vertical de gotas de água (condensação)

b)

Protegido contra projeções de água de todas as direções

c)

Protegido contra fortes jatos de água semelhantes a vaga de mar

d)

Protegido contra os efeitos da imersão prolongada em água sob pressão

17.

Em termos de índice de proteção contra impactos mecânicos, um equipamento IP66/IK06 resiste a:

a)

0 J

b)

0,2 J

c)

1 J

d)

10 J

18.

Em termos de índice de proteção contra objetos sólidos, um equipamento IP32/IK01 está:

a)

Sem proteção

b)

Protegido contra corpos sólidos estranhos de diâmetro igual ou superior a 50mm

c)

Protegido contra corpos sólidos estranhos de diâmetro igual ou superior a 2,5mm

d)

Protegido contra a poeira

19.

Em termos de índice de proteção contra água, um equipamento IP32/IK01 está:

a)

Sem proteção

b)

Protegido contra queda vertical de gotas de água (condensação)

c)

Protegido contra queda vertical de gotas de água até 15º

d)

Protegido contra a água da chuva até 60º com a vertical

20.

Em termos de índice de proteção contra impactos mecânicos, um equipamento IP32/IK01 resiste a:

a)

O J

b)

0,15 J

c)

0,1 J

d)

10 J

21.

Em termos de índice de proteção contra objetos sólidos, um equipamento IP42/IK04 está:

a)

Sem proteção

b)

Protegido contra corpos sólidos estranhos de diâmetro igual ou superior a 12,5mm

c)

Protegido contra corpos sólidos estranhos de diâmetro igual ou superior a 1mm

d)

Protegido contra a poeira

22.

Em termos de índice de proteção contra água, um equipamento IP42/IK04 está:

a)

Sem proteção

b)

Protegido contra queda vertical de gotas de água até 15º

c)

Protegido contra projeções de água de todas as direções

d)

Protegido contra a água da chuva até 60º com a vertical

23.

Em termos de índice de proteção contra impactos mecânicos, um equipamento IP42/IK04 resiste a:

a)

0,4 J

b)

0,5 J

c)

5 J

d)

10 J

24.

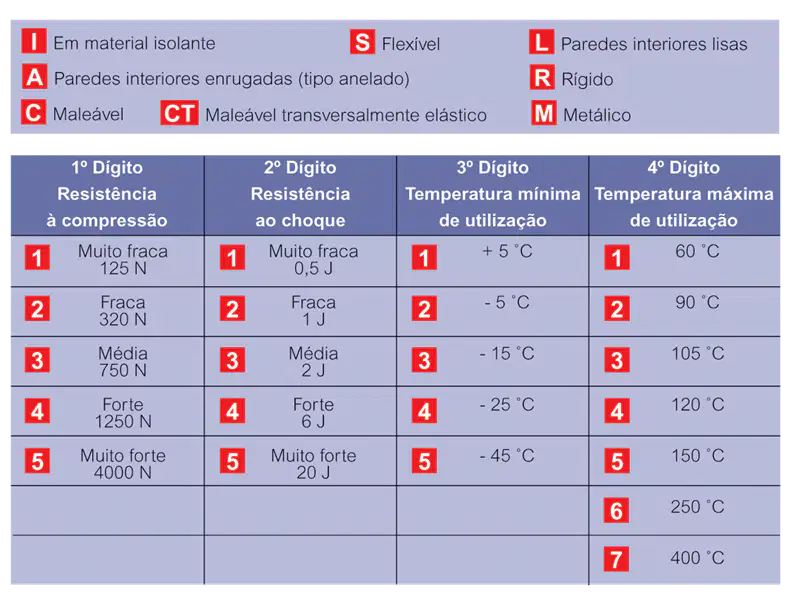

Classifique o tubo de acordo com a referência:

IRL4422 (Relativamente ao código de letras)

a)

Em material isolante

b)

Paredes interiores lisas

c)

Rígido

d)

Paredes interiores enrugadas (tipo anelado)

e)

Maleável

25.

Classifique o tubo de acordo com a referência:

IRL4422 (Relativamente à resistência à compressão)

a)

Muito fraca (125N)

b)

Fraca (320N)

c)

Média (750N)

d)

Forte (1250N)

e)

Muito forte (4000N)

26.

Classifique o tubo de acordo com a referência:

IRL4422 (Relativamente à resistência ao choque)

a)

Muito fraca (0,5 J)

b)

Fraca (1 J)

c)

Média (2 J)

d)

Forte (6 J)

e)

Muito forte (20 J)

27.

Classifique o tubo de acordo com a referência:

IRL4422 (Relativamente à temperatura mínima de utilização)

a)

+5ºC

b)

-5ºC

c)

-15ºC

d)

-25ºC

e)

-45ºC

28.

Classifique o tubo de acordo com a referência:

IRL4422 (Relativamente à temperatura máxima de utilização)

a)

60ºC

b)

90ºC

c)

105ºC

d)

120ºC

e)

400ºC

29.

Classifique o tubo de acordo com a referência:

ICTL3333 (Relativamente ao código de letras)

a)

Em material isolante

b)

Paredes interiores lisas

c)

Maleável tranversalmente elástico

d)

Maleável

e)

Paredes interiores enrugadas (tipo anelado)

30.

Classifique o tubo de acordo com a referência:

ICTL3333 (Relativamente à resistência à compressão)

a)

Muito fraca (125N)

b)

Fraca (320N)

c)

Média (750N)

d)

Forte (1250N)

e)

Muito forte (4000N)

31.

Classifique o tubo de acordo com a referência:

ICTL3333 (Relativamente à resistência ao choque)

a)

Muito fraca (0,5 J)

b)

Fraca (1 J)

c)

Média (2 J)

d)

Forte (6 J)

e)

Muito forte (20 J)

32.

Classifique o tubo de acordo com a referência:

ICTL3333 (Relativamente à temperatura mínima de utilização)

a)

+5ºC

b)

-5ºC

c)

-15ºC

d)

-25ºC

e)

-45ºC

33.

Classifique o tubo de acordo com a referência:

ICTL3333 (Relativamente à temperatura máxima de utilização)

a)

60ºC

b)

90ºC

c)

105ºC

d)

120ºC

e)

400ºC

34.

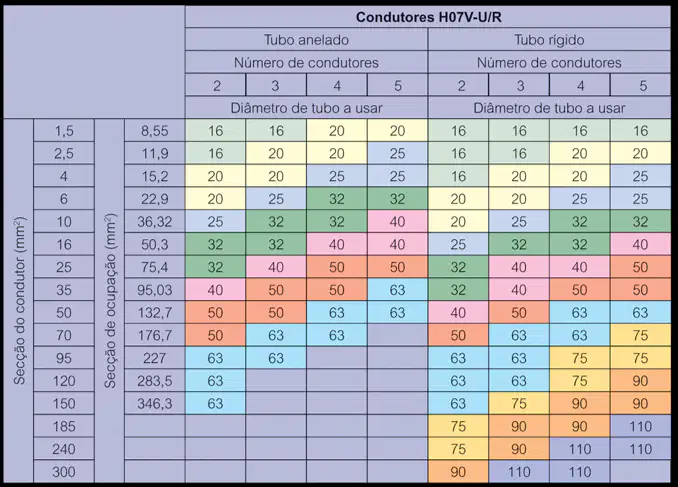

Escolha o diâmetro do tubo de acordo com os requisitos dos condutores:

Tubo anelado para acolher 5 condutores de 2,5mm2

a)

16

b)

20

c)

25

d)

32

35.

Escolha o diâmetro do tubo de acordo com os requisitos dos condutores:

Tubo rígido para acolher 5 condutores de 2,5mm2

a)

16

b)

20

c)

25

d)

32

36.

Escolha o diâmetro do tubo de acordo com os requisitos dos condutores:

Tubo anelado para acolher 3 condutores de 6mm2

a)

16

b)

20

c)

25

d)

32

37.

Escolha o diâmetro do tubo de acordo com os requisitos dos condutores:

Tubo rígido para acolher 3 condutores de 6mm2

a)

16

b)

20

c)

25

d)

32

38.

Que tipo de esquema está representado?

a)

Unifilar

b)

Multifilar

c)

Funcional

d)

Arquitetural

39.

Que tipo de montagem está representada?

a)

Interrupção simples

b)

Comutação de escada

c)

Comutação de lustre

d)

Interrupção dupla

40.

Que tipo de montagem está representada?

a)

Interrupção simples

b)

Comutação de escada

c)

Comutação de lustre

d)

Interrupção dupla

41.

Que tipo de montagem está representada?

a)

Interrupção simples

b)

Comutação de escada

c)

Comutação de lustre

d)

Interrupção dupla

42.

Que tipo de esquema está representado?

a)

Unifilar

b)

Multifilar

c)

Funcional

d)

Arquitetural

43.

Que tipo de montagem está representada?

a)

Interrupção simples

b)

Comutação de escada

c)

Comutação de lustre

d)

Interrupção dupla

44.

Que tipo de montagem está representada?

a)

Interrupção simples

b)

Comutação de escada

c)

Comutação de lustre

d)

Interrupção dupla

45.

Que tipo de montagem está representada?

a)

Interrupção simples

b)

Comutação de escada

c)

Comutação de lustre

d)

Interrupção dupla

46.

Que tipo de esquema está representado?

a)

Unifilar

b)

Multifilar

c)

Funcional

d)

Arquitetural

47.

Tem como função comandar um circuito elétrico de vários sítios, através de botões de pressão:

a)

Telerruptor

b)

Comutador de escada com inversor

c)

Interrupção simples

d)

Comutador de lustre

48.

Tem como função evitar que a iluminação fique, por esquecimento, constantemente ligada:

a)

Telerruptor

b)

Automático de escada

c)

Comutador de lustre

d)

Quadro indicador de chamada

49.

Tem como função comandar, separadamente, dois circuitos elétricos à partir de dois sítios diferentes:

a)

Dupla comutação de escada

b)

Comutação de escada com inversor

c)

Comutador de lustre

d)

Telerruptor

50.

Tem função de comandar de um só lugar um único circuito de iluminação:

a)

Interrupção simples

b)

Comutador de lustre

c)

Comutador de escada

d)

Dupla comutação de escada
