ไฟฟ้า เทอม 2

Total questions: 30

Worksheet time: 17mins

Name
Class
Date
1.

แผนภาพวงจรไฟฟ้าใด ที่เมื่อหลอดไฟฟ้าหลอดใดหลอดหนึ่งดับ หลอดที่เหลือยังคงสว่าง

a)

b)

c)

d)

2.

ข้อใดเป็นการต่อวงจรไฟฟ้าแบบอนุกรม

a)

b)

c)

d)

e)

3.

ข้อใดกล่าวถูกต้องเกี่ยวกับการต่อหลอดไฟฟ้า

a)

การต่อหลอดไฟฟ้าแบบอนุกรม หลอดไฟฟ้าแต่ละหลอดจะมีความสว่างไม่เท่ากัน

b)

การต่อหลอดไฟฟ้าแบบอนุกรมมีความสว่างมากกว่าการต่อหลอดไฟฟ้าแบบขนาน

c)

การต่อหลอดไฟฟ้าแบบอนุกรมและการต่อหลอดไฟฟ้าแบบขนานมีความสว่างเท่ากัน

d)

การต่อหลอดไฟฟ้าแบบขนานมีความสว่างมากกว่าการต่อหลอดไฟฟ้าแบบอนุกรม

4.

จากภาพข้อใดถูกต้อง

a)

เมื่อหลอดไฟฟ้า D ไม่สว่าง หลอดไฟฟ้า A B และ C สว่าง

b)

เมื่อหลอดไฟฟ้า D ไม่สว่าง หลอดไฟฟ้า C ต้องไม่สว่าง

c)

เมื่อหลอดไฟฟ้า A ไม่สว่าง หลอดไฟฟ้า B ต้องไม่สว่าง

d)

เมื่อหลอดไฟฟ้า C ไม่สว่าง หลอดไฟฟ้า B ต้องไม่สว่าง

5.

หลอดไฟฟ้า 3 หลอด เหมือนกันทุกประการต่อกับแหล่งกำเนิดไฟฟ้า ดังภาพ ถ้าค่าความต่างศักย์ไฟฟ้าของหลอดไฟฟ้า ก เป็น 8 โวลต์ ความต่างศักย์ไฟฟ้าของหลอดไฟฟ้า ค จะเป็นเท่าใด

a)

2 โวลต์

b)

4 โวลต์

c)

8 โวลต์

d)

12 โวลต์

6.

จากรูปความต้านทานรวมมีค่าเท่าไร (ไม่ต้องใส่หน่วย)

(a)

7.

ใครเลือกขนาดของฟิวส์ได้เหมาะสมที่สุด

a)

จิ๊บเลือกฟิวส์ขนาด 5 A เพื่อใช้กับบ้านที่ใช้กระแสไฟฟ้าสูงสุด 6 A

b)

แก้วเลือกฟิวส์ขนาด 15 A เพื่อใช้กับบ้านที่ใช้กระแสไฟฟ้าสูงสุด 13 A

c)

ป้องเลือกฟิวส์ขนาด 10 A เพื่อใช้กับบ้านที่ใช้กระแสไฟฟ้าสูงสุด 10 A

d)

ต้อมเลือกฟิวส์ขนาด 30 A เพื่อใช้กับบ้านที่ใช้กระแสไฟฟ้าสูงสุด 15 A

8.

เตารีดไฟฟ้าขนาด 1,100 วัตต์ ใช้กับไฟบ้าน 220 โวลต์ กระแสไฟฟ้าที่ไหลผ่านเตารีด และความต้านทานของเตารีดไฟฟ้ามีค่าเท่าใด

a)

2 แอมแปร์ 11 โอห์ม

b)

3 แอมแปร์ 22 โอห์ม

c)

4 แอมแปร์ 33 โอห์ม

d)

5 แอมแปร์ 44 โอห์ม

9.

หม้อหุงข้าวไฟฟ้าใบหนึ่งสิ้นเปลืองพลังงานไฟฟ้า 1,000 จูล ในเวลา 4 วินาที กระแสไฟฟ้าผ่านหม้อหุงข้าวไฟฟ้า 1 แอมแปร์ หม้อหุงข้าวไฟฟ้านี้ควรเขียนกำกับอย่างไร

a)

220 V 200 W

b)

210 V 250 W

c)

220 V 250 W

d)

250 V 250 W

10.

หลอดไฟฟ้า 2 หลอด ต่อวงจรไฟฟ้าแบบขนาน มีกระแสไฟฟ้าที่ไหลผ่านหลอด ข เป็น 0.4 แอมแปร์และกระแสไฟฟ้าที่ผ่านสวิตซ์เป็น 1.0 แอมแปร์กระแสไฟฟ้าที่ผ่านหลอดไฟฟ้า ก เป็นเท่าใด

a)

0.2 แอมแปร์

b)

0.4 แอมแปร์

c)

0.6 แอมแปร์

d)

0.8 แอมแปร์

11.

จากภาพจงหาค่าความต้านทานรวมของวงจร

a)

4.5 โอห์ม

b)

5 โอห์ม

c)

5.5 โอห์ม

d)

6 โอห์ม

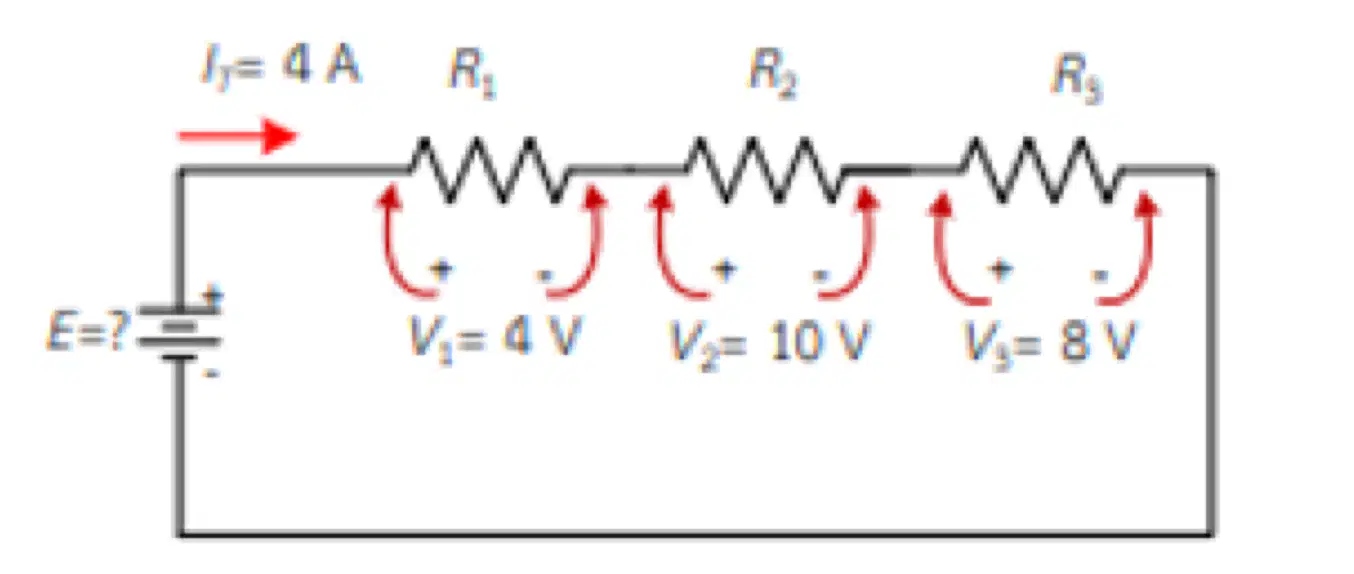

12.

จากภาพจงหา R2

a)

0.5 โอห์ม

b)

1.5 โอห์ม

c)

2 โอห์ม

d)

2.5 โอห์ม

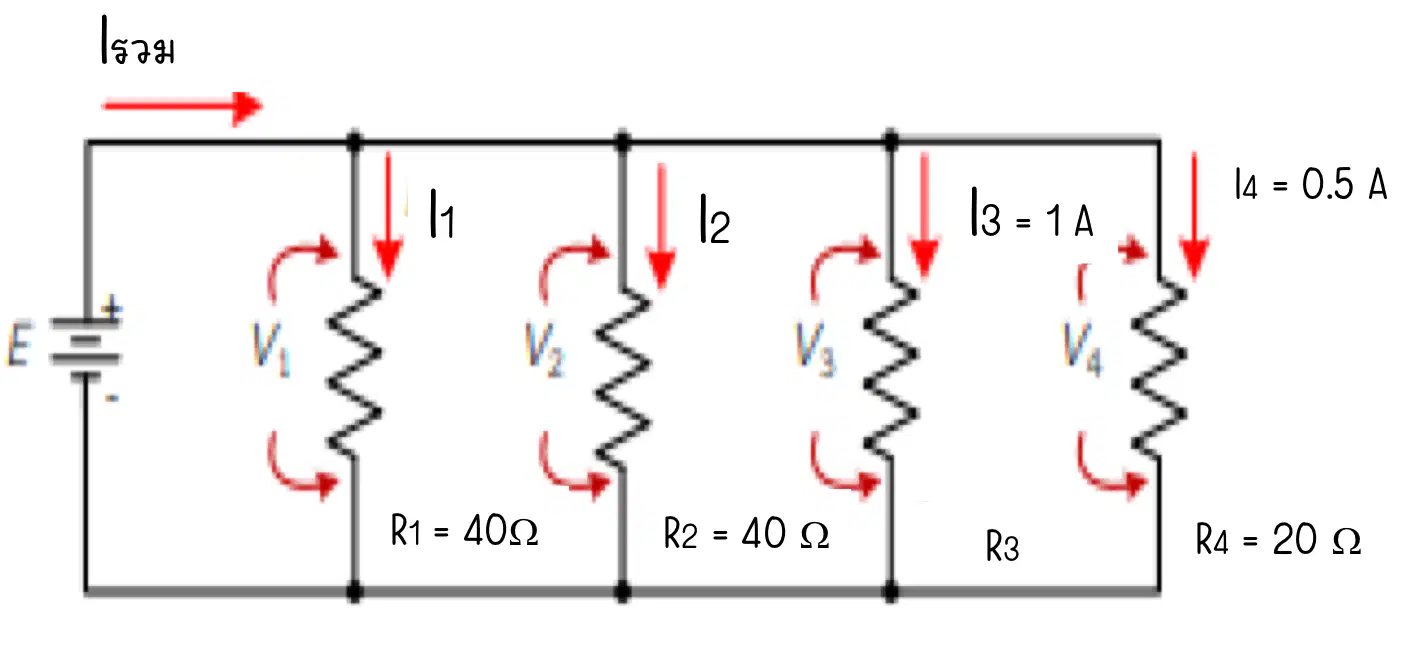

13.

จงหาค่า I1 + I2

a)

1.25 A

b)

1 A

c)

0.75 A

d)

0.5 A

14.

จงหาค่าความต้าน R3

a)

10 โอห์ม

b)

12 โอห์ม

c)

16 โอห์ม

d)

20 โอห์ม

15.

หลอดไฟฟ้า 2 หลอด ต่อวงจรไฟฟ้าแบบขนาน มีความต่างศักย์คร่อมหลอดไฟฟ้า ก เป็น 6 โวลต์ ความต่างศักย์ไฟฟ้าคร่อมหลอดไฟฟ้า ข เป็นเท่าใด

a)

2 โวลต์

b)

4 โวลต์

c)

6 โวลต์

d)

8 โวลต์

16.

หลอดไฟฟ้า 3 หลอด ต่อวงจรไฟฟ้าแบบอนุกรมมีความต่างศักย์คร่อมหลอดไฟฟ้า A เป็น 2.2 โวลต์ ความต่างศักย์ไฟฟ้าคร่อมหลอดไฟฟ้า B เป็น 2.5 โวลต์ และความต่างศักย์ไฟฟ้าคร่อมหลอดไฟฟ้าทั้งสามหลอดเป็น 7.0 โวลต์ ความต่างศักย์ไฟฟ้าคร่อมหลอดไฟฟ้า C เป็นเท่าใด

a)

2.1 โวลต์

b)

2.2 โวลต์

c)

2.3 โวลต์

d)

2.4 โวลต์

17.

จากภาพ ถ้าให้หลอดไฟ ก มีความต่างศักย์เท่ากับ 10 วงจร ข จะมีความต่างศักย์เท่าใด

a)

1

b)

2

c)

4

d)

8

18.

ไม่ต้องใส่หน่วย

(a)

19.

ลวดความร้อน 100 วัตต์ สามารถให้พลังงานได้กี่จูลในเวลา 2 นาที

a)

1 kJ

b)

1.2 kJ

c)

1.04 kJ

d)

16 kJ

20.

เครื่องรับอากาศมีกำลังไฟฟ้ 6000W เปิดใช้งานเป็นเวลา 6.45 ชั่วโมง ต้องเสียงค่าพลังงานไฟฟ้ากี่ยูนิต

a)

36.9 unit

b)

37.3 unit

c)

38.7 unit

d)

39.6 unt

21.

เครื่องใช้ไฟฟ้าที่มีสัญลักษณ์ 220 V 60 W จะสิ้นเปลืองกระแสไฟฟ้าเท่าใดขณะใช้งาน

a)

0.03 แอมแปร์

b)

0.06 แอมแปร์

c)

0.27 แอมแปร์

d)

3.70 แอมแปร์

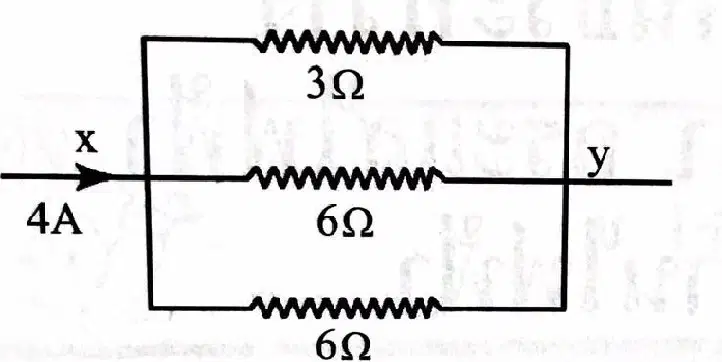

22.

จากภาพ จงหาความต่างศักย์ระหว่างจุด x กับ y

a)

1 V

b)

2 V

c)

4 V

d)

6 V

23.

จากภาพ ความต้านทานรวมของวงจร มีค่าเท่ากับกี่โอห์ม

a)

1

b)

2

c)

1.5

d)

2.5

24.

เมื่อแดนเนียลใช้เตารีดขนาด 2,500 วัตต์ในการรีดผ้า เป็นเวลานาน 4 ชั่วโมง อยากทราบว่าจะเสียค่าไฟฟ้าในการรีดผ้านี้กี่บาท (กำหนดค่าไฟฟ้าหน่วยละ 5 บาท)

a)

10

b)

20

c)

35

d)

50

25.

ถ้าเปิดพัดลม 75 W 220 V วันละ 2 ชั่วโมง เป็นเวลานาน 1 เดือน จะเสียค่าไฟกี่บาท (ยูนิตละ 1.5 บาท)

a)

5

b)

5.5

c)

6.75

d)

7.25

26.

เครื่องทำน้ำร้อนตัวหนึ่งมีความต้านทาน 250 โอห์มใช้กระแสไฟฟ้า 0.8 A จงหากำลังไฟฟ้าของเครื่องทำน้ำร้อน

a)

80W

b)

120W

c)

160W

d)

200W

27.

หลอดไฟขนาด 80 วัตต์ ถูกนำมาใช้งานด้วยความต่างศักย์ 220 โวลต์ เป็นเวลานานครึ่งชั่วโมง จงคำนวณค่าพลังงานไฟฟ้าที่เปลี่ยนไปเป็นความร้อนและแสง

a)

2.4 kJ

b)

4.8 kJ

c)

17.6 kJ

d)

144.0 kJ

28.

ถ้าเปิดโทรทัศน์สีขนาด 440 วัตต์ 220 โวลต์ วันละ 4 ชั่วโมง ในเดือนกันยายนหอพักจะเรียกเก็บเงินจากผู้เช่ากี่บาท ถ้าค่าไฟฟ้ายูนิตละ 2 บาท (ไม่ต้องใส่หน่วย)

(a)

29.

พิจารณาการใช้เครื่องใช้ไฟฟ้าต่อไปนี้

พัดลมขนาด 50 วัตต์ จำนวน 2 เครื่อง เปิดเดือนละ 30 วัน วันละ 3 ชั่วโมง

โทรทัศน์ขนาด 200 วัตต์ เปิดเดือนละ 20 วัน วันละ 2 ชั่วโมง

เตารีดขนาด 1,000 วัตต์ รีดผ้าเดือนละ 4 ครั้ง ครั้งละ 1 ชั่วโมง

ถ้าคิดค่าไฟฟ้าหน่วยละ 2 บาท จะต้องจ่ายค่าไฟฟ้าจากการใช้เครื่องใช้ไฟฟ้าใดมากที่สุดและน้อยที่สุดตามลำดับ

a)

เตารีด พัดลม

b)

เตารีด โทรทัศน์

c)

โทรทัศน์ พัดลม

d)

พัดลม เตารีด

30.

(Bonus) จงหาความต้านทานของลวดโลหะที่มีสภาพความต้านทาน 1×10−31\times10^{-3} โอห์มเมตร ยาว 10 เมตร

มีหน้าตัด 5 ตารางเซนติเมตร (ไม่ต้องใส่หน่วย)

(a)
