WorksheetsSoal ulangan harian 2 karburator semester genap
Total questions: 23
Worksheet time: 18mins

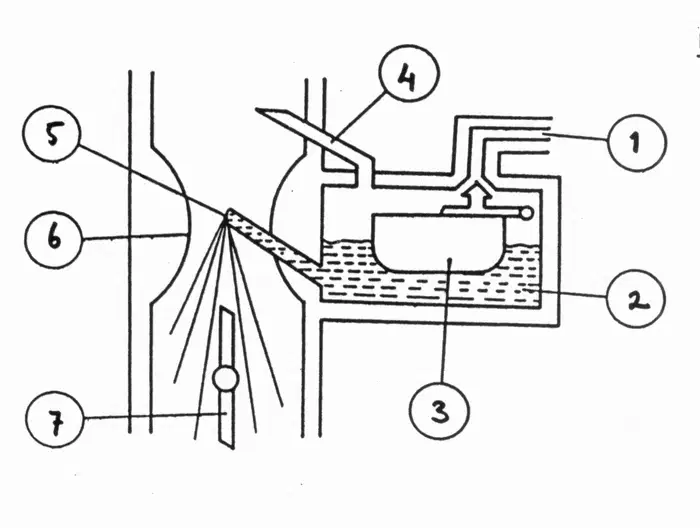

Ventilasi Ruang pelampung pada gambar dibawah ditunjukkan no ….
1
2
3
4
5
Sebagai saluran pembuangan bahan bakar apabila terdapat gangguan fungsi dari komponen jarum pelampung saat menjaga jumlah dan ketinggian bahan bakar pada ruang pelampung adalah fungsi dari ....
saluran main jet
saluran pilot jet
saluran masuk bahan bakar
saluran ventilasi ruang pelampung
saluran masuk karburator
Nama bagian karburator yang ditunjukkan No. 6 pada (gambar diatas ) adalah ….
Jarum pelampung
Nosel
Venturi
Jarum skep
Idle valve
Pada gambar di samping adalah salah satu sistem pada karburator yaitu ……….
Sistem pengabut
Sistem percepatan
Sistem idle
. Sistem putaran tinggi
E. Sistem
Sistem putaran rendah
Komponen yang sedang diperiksa berikut ini disebut ...
vacuum valve
power valve
port valve
positive valve
negative valve

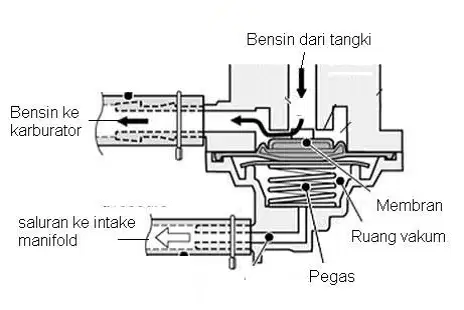

komponen berikut ini bekerja berdasarkan adanya ...
Gaya gravitasi dari bensin
Berdasarkan aliran udara di luar karburator
berdasarkan adanya kevakuman dari intake manifold yang terhubung dengan saluran
berdasarkan kemampuan pegas
berdasarkan perbedaan berat jenis air

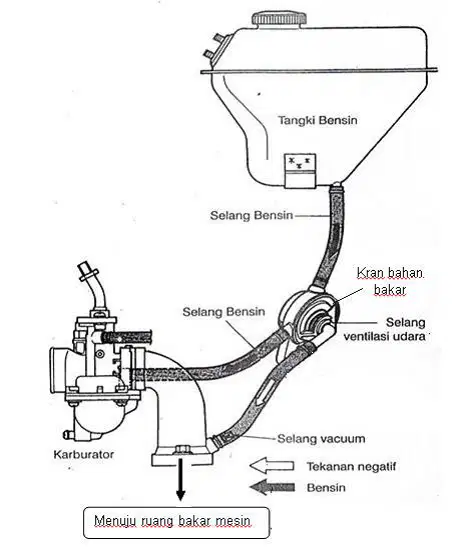

Kekurangan dari sistem saluran bahan berikut ini adalah
Apabila bensin pada ruang pelampung habis total tidak dapat langsung menyala karena membutuhkan kevakuman untuk mengalirkan bahan bakar dari tangki
sudah terdapat filtrasi sehingga tidak dimungkinkan terjadi sumbatan
Tidak adanya filter bahan bakar sehingga memungkin terjadinya sumbatan
bahan bakar terlalu boros
distribusi aliran bahan bakar terganggu
Kondisi yang menggambarkan posisi keran bensin berada pada posisi res (reserve) adalah sebagai berikut
bensin paada kondisi habis total tidak tersisa sedikitpun
mesin motor mati karena kehabisan bensin tetapi tangki masih terdapat sisa bahan bakar yang cukup banyak
bahan bakar berada pada kondisi tangki full dan mesin mati
bahan bakar berada pada kondisi setengah atau lebih dan mesin mati
bahan bakar berada pada kondisi tangki full tetapi tidak dapat turun ke karburator
Stoikiometri adalah konsep pembakaran sempurna dimana perbandingan gramasi antara bahan bakar dan udara adalah sebesar ...
15 : 1
1 : 15
1 :8
1:5
1 :6
Penyetelan throttle stop screw untuk meingkatkan Rpm dilakukan dengan
memindah jarum di posisi lebih turun
memutar searah dengan jarum jam sampai RPM turun
Memutar searah jarum jam sampai rpm naik
memutar berlawanan arah jarum jam dengan jarum jam sampai RPM turun
Memutar berlawanan arah jarum jam sampai rpm turun
komponen apakah ini
karburator
pin pelampung
jarum pelampung
jarum skep
apa nama komponen ini
mangkok pelampung
pelampung
jarum pelampung
pin pelampung
apa nama komponen ini
pilot jet
main jet
idle screw
main screw

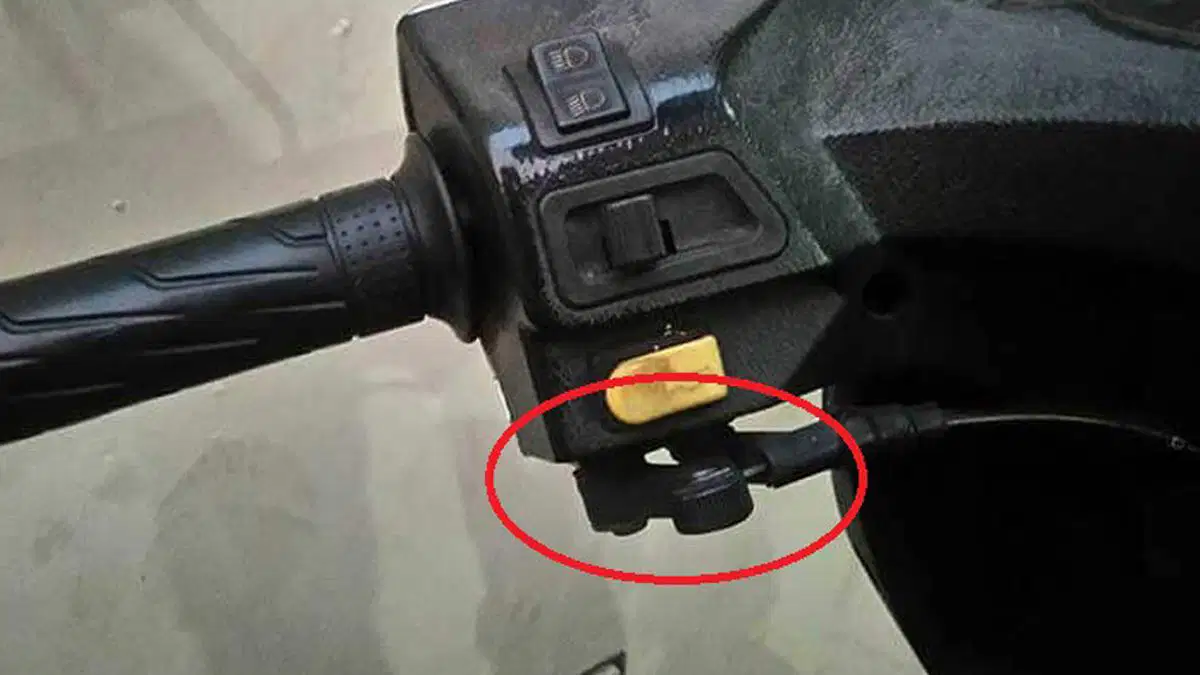

apa nama komponen sistem bahan bakar di bawah
saklar kelakson
cuk bahan bakar
cuk udara
Apa nama komponen tersebut
intake manifold
exhaust manifold
throttle body
saringan udara
Perhatikan gambar diatas!
gambar diatas menunjukkan sistem karburator pada putaran?
stasioner
idle
sedang
Tinggi
mesin mati
Pehatikan gambar tersebut, komponen pada no. 3 dinamakan....
diapragma
ruang vakum
throttle valve
pegas pengembali
Bagian karburator pada no. 1 dinamakan...
diapragma
ruang vakum
throttle valve
pegas pengembali
Berikut ini adalah petunjuk penyetelan
Penyetelan jarum pelampung
penyetelan putaran tinggi pada karburator vakum
penyetelan putaran menengahtinggi pada karburator vakum
penyetelan putaran sedang pada karburator vakum
penyetelan putaran idlepada karburator vakum

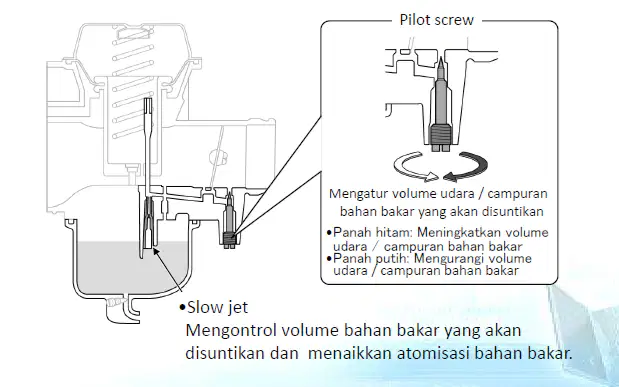

Gambar berikut ini menunjukkan proses penyetelan ...
Idle karburator monoblock
idle pada karburator vakuum
Idle karburator downdraft
Idle karburator side draft
Idle karburator up draft
Berdasarkan gambar berikut ini yang dimaksud dengan ukuran dari main jet adalah
jumlah lubang pada bleeder
diameter lubang ventilation port
diameter dari main jet
diameter dari pilot jet
diameter dari venturi karburator
Posisi klip jarum untuk setelan paling boros berada pada posisi clip ke
1
2
3
4
5
Posisi clip untuk penyetelan kondisi standar adalah pada posisi ke
1
2
3
4
5
