電流がうみ出す力

Total questions: 35

Worksheet time: 25mins

Name
Class
Date
1.

Aのように、導線をまいた物をなんという？

（カタカナ３文字）

(a)

2.

Bのコイルに入れてある、

鉄のくぎや鉄の棒のことをなんという？

（漢字１文字＋ひらがな２文字）

(a)

3.

コイルに鉄しんを入れたBに電流を流すと、

鉄しんが鉄を引きつけるようになります。

これをなんという？

（漢字３文字）

(a)

4.

Aは導線をまいたものです。

Bは導線をまいたものに鉄のくぎを入れたものです。

Aに電流を流すと、鉄をひきつけることができますか？

a)

できる

b)

できない

5.

Aは導線をまいたものです。

Bは導線をまいたものに鉄のくぎを入れたものです。

Bに電流を流すと、鉄をひきつけることができますか？

a)

できる

b)

できない

6.

スイッチをいれると、鉄のクリップは

どの部分にひきよせられますか？

a)

鉄しん（鉄のくぎ）

b)

コイル

c)

スイッチ

d)

かん電池

7.

次の「　　」に共通して当てはまる言葉を書きましょう。

電磁石は、電流を流しているときだけ「　　　」になり、

電流を流していないときは「　　　」のはたらきがなくなる。

（漢字２文字）

(a)

8.

図のように電磁石にＮ極とＳ極があるかどうかを調べました。

電流を流したとき、方位磁針のはりが動いて

図のような向きで止まりました。

図の ア は何極ですか。

a)

N極

b)

S極

c)

南極

d)

究極

9.

図のように電磁石にＮ極とＳ極があるかどうかを調べました。

電流を流したとき、方位磁針のはりが動いて

図のような向きで止まりました。

電流を流すのをやめたとき、

方位磁針のはりはどのようになりますか。

a)

はりが動き、もとの向きにもどる

b)

そのまま変わらない

c)

ハンドスピナーのようにぐるぐると回転し続け、やがて飛び立つ

d)

針がとびだし、おそいかかってくる

10.

図のように、電磁石の両側に方位磁針を置いてスイッチを入れたとき、方位磁針のはりが図のような一定の向きで止まりました。

図の ア 、イ は、それぞれ何極ですか。

a)

ア　S極

イ　N極

b)

ア　N極

イ　S極

c)

ア　S極

イ　S極

d)

ア　N極

イ　N極

11.

図Ｂで、電流の向きを図Ａのときと逆にしました。

図Ｂの電磁石の ア 、イ は、それぞれ何極ですか。

a)

ア　S極

イ　N極

b)

ア　N極

イ　S極

c)

ア　S極

イ　S極

d)

ア　N極

イ　N極

12.

図Ａ、Ｂのスイッチを切ったとき、

それぞれの方位磁針のはりは動きますか、動きませんか。

a)

A　動く

B　動く

b)

A　動く

B　動かない

c)

A　動かない

B　動く

d)

A　動かない

B　動かない

13.

図のように乾電池の＋極と－極を反対にして電流を流すと、

電流の流れる向きはどうなりますか。

a)

反対になる

b)

かわらない

c)

ランダムに流れる

d)

電流に向きなんてない

14.

図は、電磁石に鉄のクリップと方位磁針を近づけたときの、

それぞれの動きを表したものです。

ア～エのうち、電流が流れているものをすべて選びましょう。

a)

ア

b)

イ

c)

ウ

d)

エ

15.

電磁石と磁石の性質をまとめました。

次のうち、「電磁石だけ」にあてはまる性質を選びましょう。

a)

N極とS極がある

b)

極を入れかえられる

c)

鉄を引きつける

d)

磁石の強さを変えられる

e)

常に磁力がある

16.

電磁石と磁石の性質をまとめました。

次のうち、「電磁石と磁石の両方」にあてはまる性質を選びましょう。

a)

N極とS極がある

b)

極を入れかえられる

c)

鉄を引きつける

d)

磁石の強さを変えられる

e)

常に磁力がある

17.

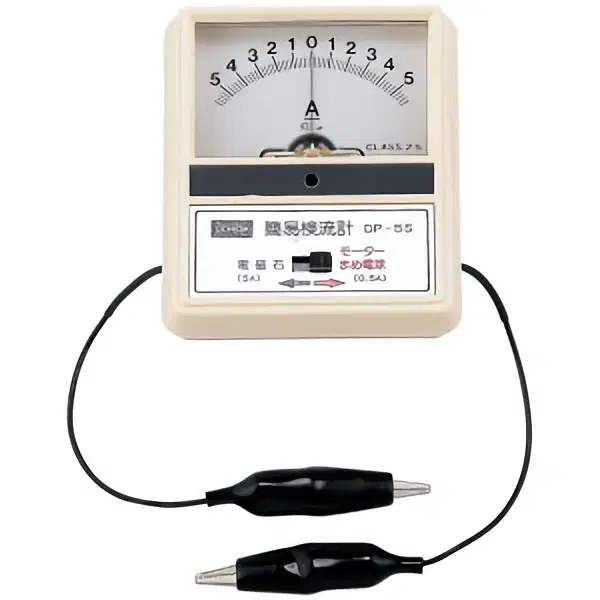

エの電流計のほかに、電流の大きさをはかることができる器具を

選びましょう。

a)

検流計

b)

電圧計

c)

時計

d)

温度計

18.

A の電磁石には、鉄のクリップが 12 個 つきました。

Ｂには何個ぐらいつくと予想できるでしょうか。

a)

６個

b)

１２個

c)

２４個

d)

１４４個

19.

電磁石を強くする方法をまとめました。

次の「　　」に当てはまる言葉を書きましょう。

電磁石を強くするためには、「　　」を強くする。

（漢字２文字）

(a)

20.

電磁石を強くする方法をまとめました。

次の「　　」に当てはまる言葉を書きましょう。

電磁石を強くするためには、「　　」のまき数を多くする。

（漢字２文字）

(a)

21.

電磁石を強くする方法をまとめました。

次の①②③に当てはまる言葉を選びましょう。

電磁石を強くするには…

(1)電流を「①　　　」する。

(2)導線の「②　　　」を「③　　　」する。

a)

①強く

②まき数

③多く

b)

①多く

②長さ

③強く

c)

①弱く

②まき数

③少なく

d)

①少なく

②長さ

③弱く

22.

「　　　」に当てはまる言葉を書きましょう。

検流計や電流計では、電流の大きさを調べることができます。

検流計では、電流の大きさのほかにも、

電流の「　　　」を調べることができます。

（２文字）

(a)

23.

【難問】

検流計や電流計に書いてある、

電流の大きさを表す記号「A」は

何と読む？

（カタカナ４文字）

(a)

24.

検流計や電流計で回路に流れる電流を調べるときに、

「してはいけないこと」をすべて選びましょう。

a)

電磁石の導線をまいた部分が熱くなるまで（２分以上）電流を流す

b)

電磁石の導線をまいた部分が熱くならないよう、必要なときだけ電流を流す

c)

検流計や電流計に乾電池だけをつなぐ

d)

電流計は5Aからつなぐ。

検流計は「電磁石（5A）」の方にスイッチを入れる。

e)

電流計は50mAからつなぐ

25.

導線の全体の長さとコイルのまき数が同じとき、

電流が強いのはAとBのどちらですか。

a)

A

b)

B

26.

導線の全体の長さとコイルのまき数が同じとき、

電磁石に鉄のクリップが多くつくのはAとBのどちらですか。

a)

A

b)

B

27.

「　　」に当てはまる言葉を書きましょう。

図Bの乾電池のつなぎ方を「　　」つなぎといいます。

（漢字２文字）

(a)

28.

図のように、導線のまき数を変えて、電磁石の強さを調べました。

まき数が300 回まきのとき、電磁石につく鉄のクリップの数は

どのようになると予想されますか。

a)

７個

b)

１３個

c)

２３個

d)

４３個

29.

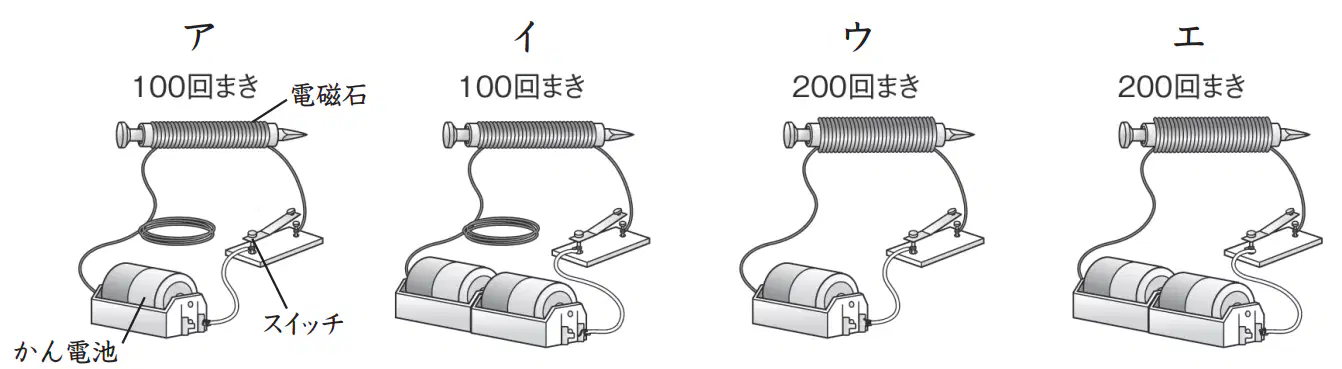

図のように乾電池と電磁石をつなぎ、電磁石の強さを調べました。

スイッチを入れてアとウをくらべたとき、

電磁石の力が強いのはどちらですか。

a)

ア

b)

イ

c)

ウ

d)

エ

30.

図のように乾電池と電磁石をつなぎ、電磁石の強さを調べました。

スイッチを入れてウとエをくらべたとき、

電磁石の力が強いのはどちらですか。

a)

ア

b)

イ

c)

ウ

d)

エ

31.

図のように乾電池と電磁石をつなぎ、電磁石の強さを調べました。

スイッチを入れて鉄のクリップに電磁石を近づけたとき、

クリップのつく数がいちばん多いのは、ア～エのうちどれですか。

a)

ア

b)

イ

c)

ウ

d)

エ

32.

図のように乾電池と電磁石をつなぎ、電磁石の強さを調べました。

スイッチを入れて鉄のクリップに電磁石を近づけたとき、

クリップのつく数がいちばん少ないのは、ア～エのうちどれですか。

a)

ア

b)

イ

c)

ウ

d)

エ

33.

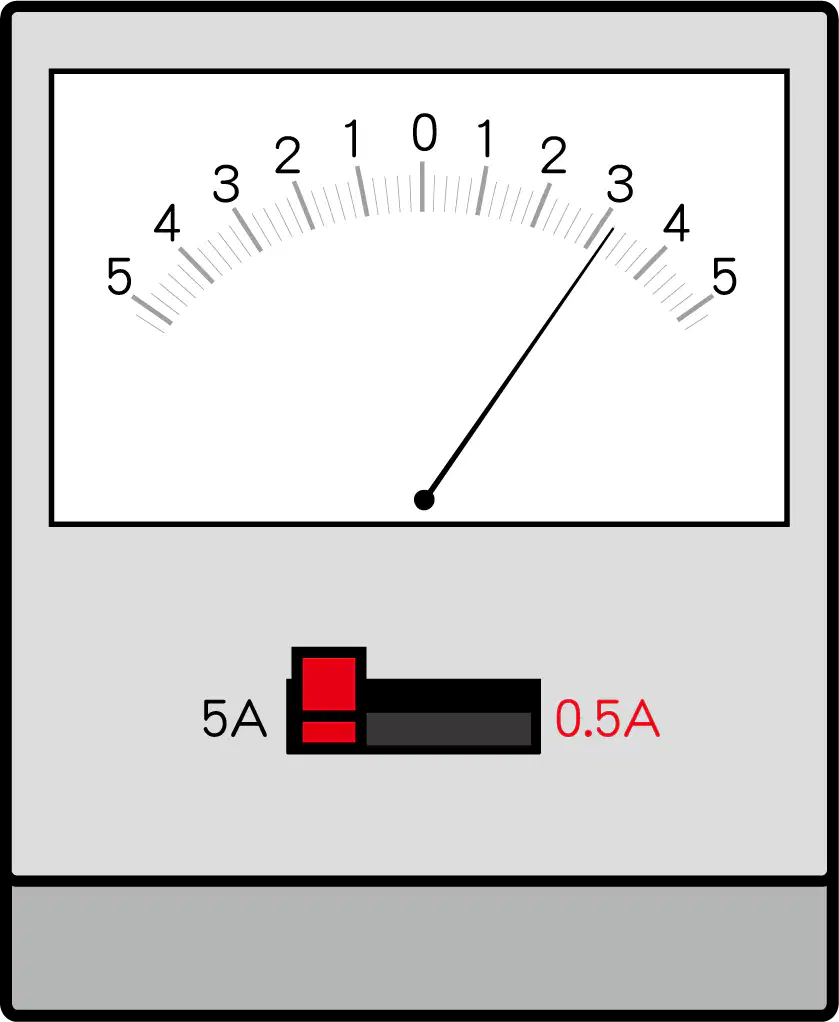

図は、「検流計」で電流を調べたときのようすです。

目盛りを読むと、この電流の大きさは

「　　」A　です。

（切りかえスイッチは電磁石(5A)に入っている）

（数字のみ答えましょう！）

(a)

34.

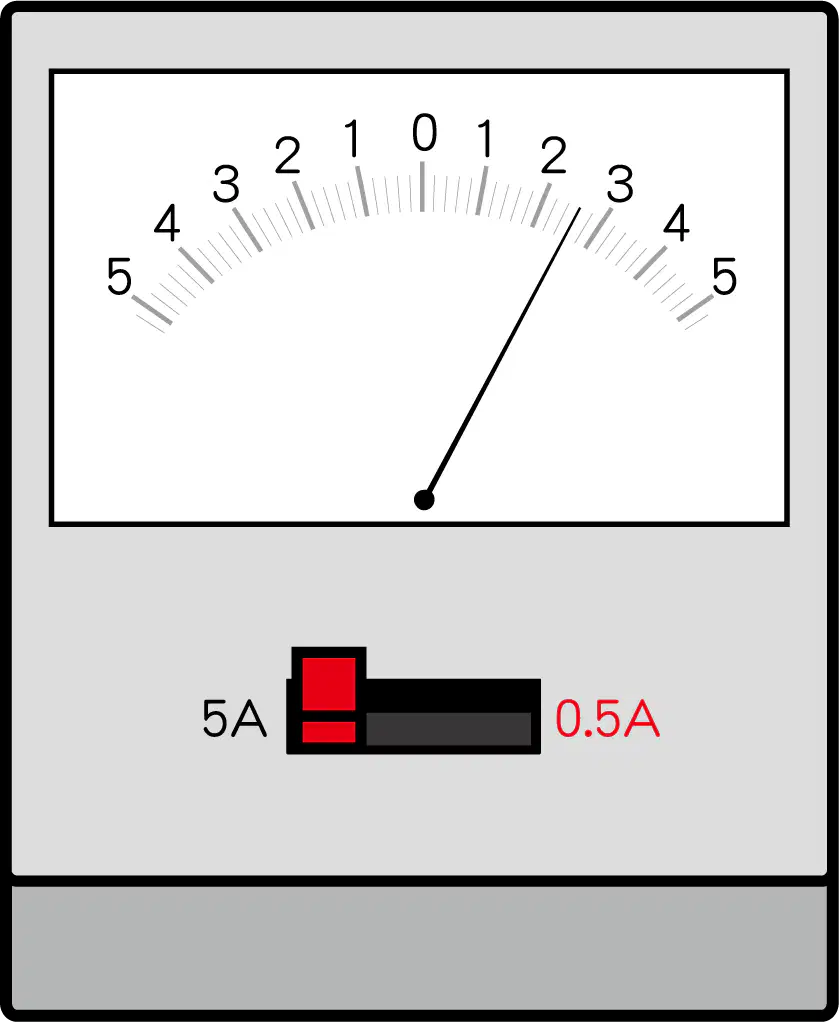

図は、「検流計」で電流を調べたときのようすです。

目盛りを読むと、この電流の大きさは

「　　」A　です。

（切りかえスイッチは電磁石(5A)に入っている）

（数字のみ答えましょう！）

(a)

35.

図は、「検流計」で電流を調べたときのようすです。

目盛りを読むと、この電流の大きさは

「　　」A　です。

（切りかえスイッチは電磁石(5A)に入っている）

（数字のみ答えましょう！）

(a)
