Test UT3: Diseño de instalaciones eléctricas industriales

Total questions: 75

Worksheet time: 38mins

Name
Class
Date
1.
Una sobrecarga…
a)
Es una sobreintensidad provocada, por ejemplo, por el mal estado de los rodamientos de un motor.
b)
Desencadena un brutal del aumento de corriente que en milésimas de segundo puede alcanzar un valor 100 veces superior al valor de la corriente nominal.
c)
Puede producirse por el contacto directo de dos potenciales eléctricos distintos.
d)
Se produce cuando una persona toca una parte activa de la instalación.
2.

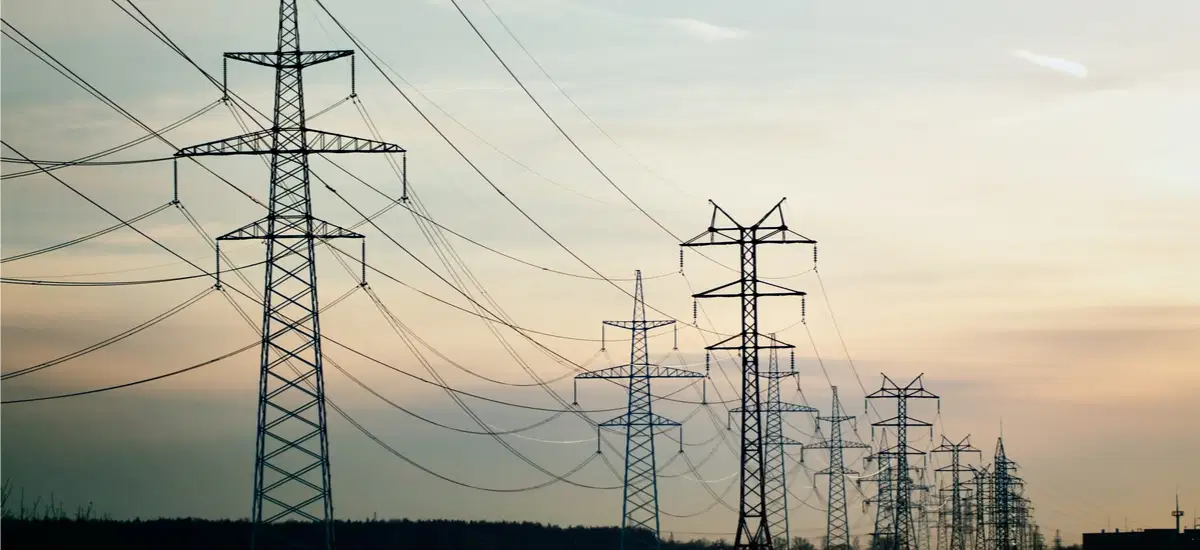

¿Cómo se reduce la corriente en una línea de alta tensión para minimizar pérdidas?
a)

Disminuyendo la frecuencia de la red eléctrica

b)
Utilizando conductores de aluminio.
c)
Utilizando corriente continua.
d)

Elevando la tensión de la red eléctrica.

3.
Se produce un contacto indirecto cuando...
a)
Una persona toca una parte activa de la instalación.
b)
Una persona toca la carcasa metálica de un receptor en el que se ha producido un fallo de aislamiento.
c)
Una persona toca la carcasa metálica de un receptor que no dispone de conexión a tierra.
d)
Una persona toca la carcasa de un receptor que no dispone de doble aislamiento de seguridad.
4.
¿Cuál no es un factor que pueda causar fallos en una instalación eléctrica?
a)
Acciones humanas.
b)
Sobrecarga de circuitos.
c)
Uso de materiales certificados.
d)
Factores climáticos adversos.
5.
¿Qué opción es correcta sobre las subtensiones?
a)
Suelen ser de gran duración.
b)
Es la disminución del valor de la tensión por debajo de su valor nominal.
c)
Para proteger una instalación frente este tipo de defecto se recurre a relés de tensión.
d)
Todas las respuestas son correctas.
6.
Un fusible de uso general se emplea para:
a)
Proteger contra cortocircuitos.
b)
Regular el voltaje de la instalación.
c)
Proteger contra cortocircuitos y sobrecargas.
d)
Proteger contra variaciones de tensión.
7.

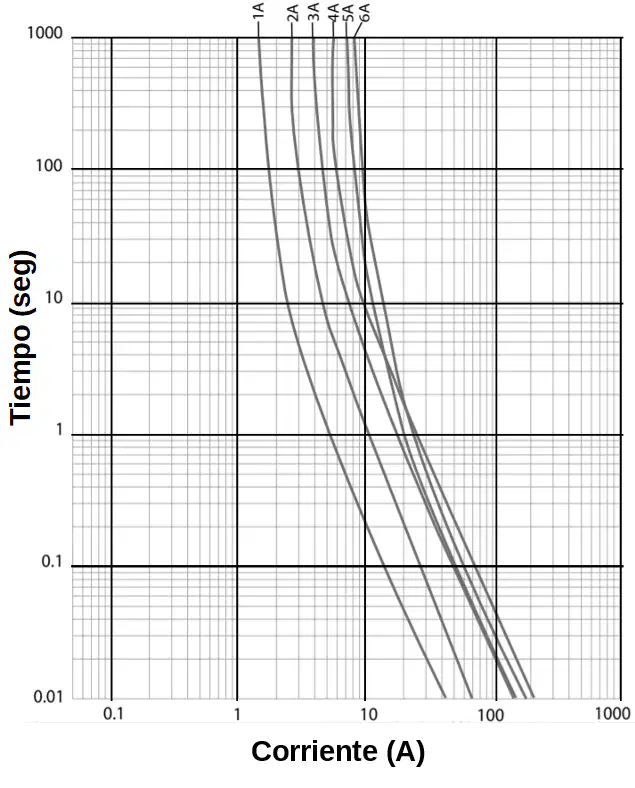

A partir de los datos proporcionados por la curva de la derecha, ¿cuál será el tiempo de corte de un fusible de 1A cuando circulen 10 A?
a)
0.2 segundos
b)
1 segundo
c)
10 segundos
d)
100 segundos
8.
¿Qué función tiene la arena dentro de un fusible?
a)
Actuar como aislante térmico.
b)
Facilitar la disipación de calor.
c)
Extinguir el arco eléctrico en el momento de la fusión.
d)
Mejorar la conductividad eléctrica.
9.
¿Qué parámetro hace referencia a la intensidad máxima de cortocircuito a la que puede hacer frente un dispositivo de protección contra sobreintensidades?
a)
Intensidad nominal.
b)
Intensidad convencional de fusión.
c)
Poder de corte.
d)
Poder de cierre.

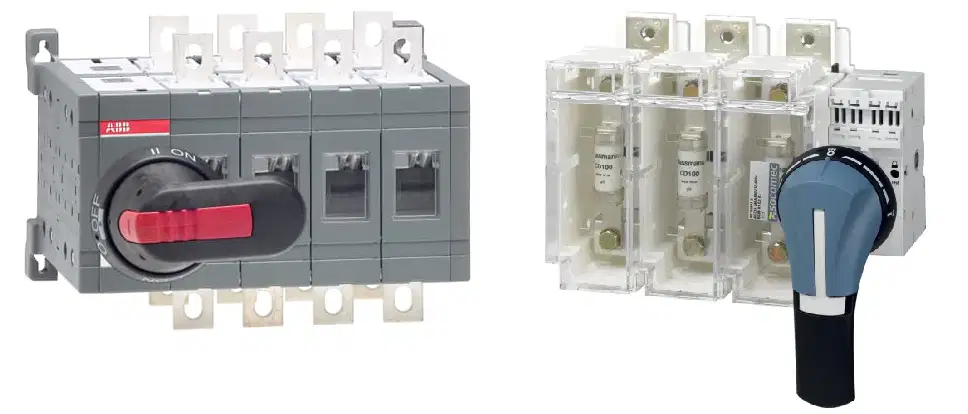

10.
¿Cuál es la principal diferencia entre un fusible colocado en una base portafusibles y un interruptor seccionador portafusible fusible?
a)
Un interruptor seccionador permite realizar un corte visible que aseguré una separación entre los contactos suficiente para garantizar aislamiento durante trabajos de reparación o mantenimiento.
b)
El interruptor seccionador no permite la apertura del circuito en carga.
c)
Un interruptor seccionador se puede controlar a distancia mediante mandos motorizados.
d)
Ninguna respuesta es correcta.
11.
¿Qué dispositivo protege un motor eléctrico contra el fallo de una fase?
a)

Disyuntor magnético.

b)

Relé térmico.

c)
Fusible.
d)
Interruptor diferencial.
12.
¿Cómo se puede determinar si un fusible está dañado?
a)
Porque no da continuidad entre sus contactos.
b)
El disyuntor asociado salta constantemente.
c)
El motor eléctrico se sobrecalienta.
d)
Aumenta la corriente en el circuito.

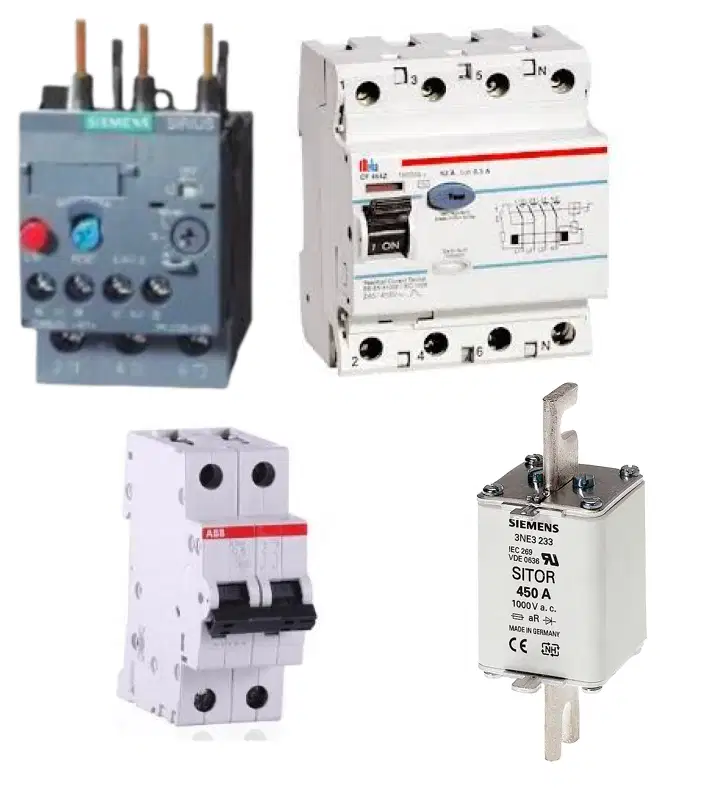

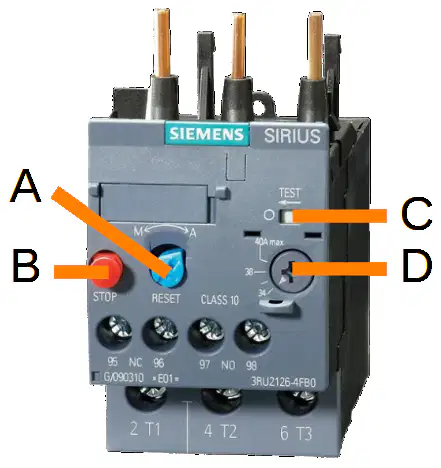

13.
Un relé térmico es un elemento de protección que se emplea para:
a)
Cortocircuitos.
b)
Sobrecargas.
c)
Cortocircuitos y sobrecargas, es decir, protege la instalación contra los aumentos de corriente.
d)
Variaciones de tensión, ya que las subidas o bajadas de tensión son perjudiciales.
14.
¿Cuál de los siguientes relés térmicos debe seleccionar para un arranque de 25 segundos según la norma IEC 947-4-1-1?
a)
Relé de clase 10.
b)
Relé de clase 20.
c)
Relé de clase 30.
d)
Ninguna opción es correcta.
15.
¿Cuál es la función de la lámina bimetálica de compensación que incluyen la mayor parte de dispositivos con protección térmica?
a)
Evitar un falso disparo del dispositivo por un aumento de temperatura exterior.
b)
Es una lámina compuesta de dos metales de diferente coeficiente de dilatación térmica por donde circula toda la corriente que alimenta el motor o el dispositivo que se desea proteger, que al curvarse por efecto del calor, dispara el dispositivo.
c)
Es un elemento que permite reducir el tiempo de reposición.
d)
Ninguna respuesta es correcta.
16.
¿Qué ocurre en la línea de alimentación de un motor eléctrico cuando éste se sobrecarga?
a)
Una caída repentina de tensión.
b)
Un aumento leve-moderado de la corriente.
c)
Un aumento muy elevado de la corriente.
d)
Una derivación a tierra.
17.
¿Qué se debe hacer después de que un relé térmico se haya disparado?
a)
Se debe reemplazar inmediatamente.
b)
Se debe esperar a que la lámina bimetálica se enfríe antes de poder rearmarlo.
c)
Se debe reajustar la corriente del motor.
d)
Es necesario cortar toda la alimentación de la instalación donde se encuentra instalado poara poder rearmarlo.
18.
Un disyuntor electromagnético se emplea para proteger un motor frente a:
a)
Cortocircuitos.
b)
Sobrecargas.
c)
Cortocircuitos y sobrecargas, es decir, protege al motor contra los aumentos de corriente.
d)
Variaciones de tensión, ya que las subidas o bajadas de tensión son perjudiciales.
19.

¿Qué ocurre si se reemplaza una protección contra sobreintensidades (como un fusible o un interruptor magnetotérmico) por otro de mayor calibre?

a)
Se mejora la seguridad del circuito.
b)
Se protege mejor la instalación.
c)
Se pueden dañar los equipos y aumenta el riesgo de incendio.
d)
Se reducen las posibilidades de sobrecarga.
20.
Un disyuntor guardamotor protege al motor frente a:
a)
Cortocircuitos.
b)
Sobrecargas.
c)
Cortocircuitos y sobrecargas, es decir, protege al motor contra los aumentos de corriente.
d)
Variaciones de tensión, ya que las subidas o bajadas de tensión son perjudiciales.
21.

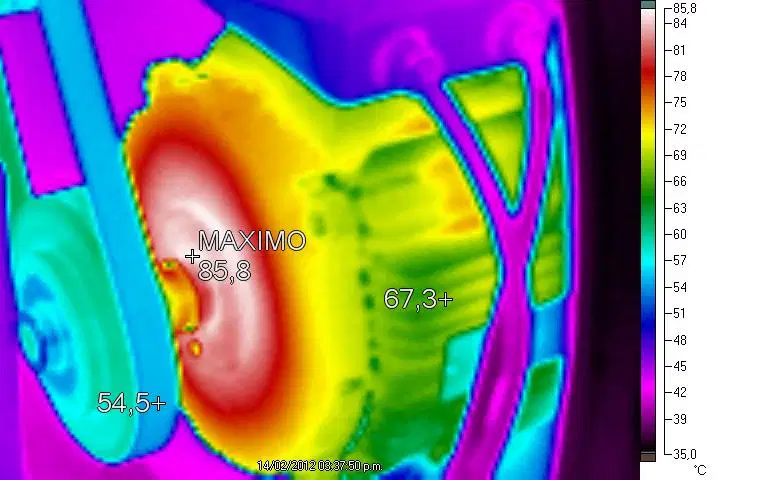

¿Cuál es el principal objetivo de un relé de protección térmica con sondas?
a)
Detectar fugas a tierra.
b)
Medir directamente la temperatura del motor para detectar sobrecargas.
c)
Ajustar la tensión de alimentación.
d)
Limitar la corriente nominal del motor.
22.

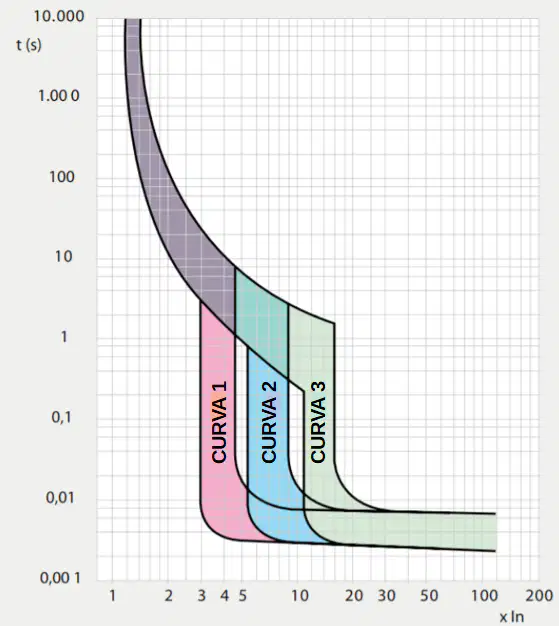

Analizando la siguiente gráfica...
a)
La curva 1 corresponde a un magnetotérmico de curva D, la curva 2 a una curva C, y la curva 3 a una curva B.
b)
La curva 1 corresponde a un magnetotérmico de curva C, la curva 2 a una curva B, y la curva 3 a una curva D.
c)
La curva 1 corresponde a un magnetotérmico de curva B, la curva 2 a una curva C, y la curva 3 a una curva D.
d)
La curva 1 corresponde a un magnetotérmico de curva D, la curva 2 a una curva B, y la curva 3 a una curva C
23.
Analizando las curvas proporcionadas ¿Qué ocurrirá en un interruptor magnetotérmico de 20A de calibre y curva 3 si circula por él 2 veces su corriente nominal?
a)
Se produce el disparo magnético a partir del segundo.
b)
A partir de los 10 segundos se puede producir el disparo térmico.
c)
No se produce el disparo de la protección, independientemente del tiempo que dure la sobreintensidad.
d)
Nos encontramos en la zona de incertidumbre, no sabemos si dispara o no la protección.
24.
¿Cuál no es una función básica de un arrancador?
a)
Protección contra cortocircuitos.
b)
Conmutación del motor.
c)
Protección contra sobrecargas.
d)
Protección contra contactos directos e indirectos.
25.
Si en una instalación la temperatura ambiente son 45ºC…
a)
Debemos aplicar un factor de corrección para reducir la corriente máxima admisible del conductor.
b)
Debemos aplicar un factor de corrección para aumentar la corriente máxima admisible del conductor.
c)
No debemos aplicar ningún factor de corrección.
d)
Es necesario utilizar conductores con aislamiento XLPE.
26.
La bobina de mínima tensión de un interruptor automático permite…
a)
Maniobrar la apertura y cierre del interruptor automático a distancia por medios eléctricos.
b)
Estas bobinas se utilizan para rearmar un interruptor automático en caso de disparo.
c)
Permite la señalización del estado del interruptor automático.
d)
Permite la desconexión del interruptor automático ante el descenso de la tensión de maniobra por debajo de un determinado valor.
27.
¿Cuál opción es falsa respecto los interruptores automáticos de caja moldeada?
a)
Se instalan en cuadros principales de la instalación, con poderes de corte muy elevados y donde la continuidad de servicio es esencial.
b)
Se pueden abrir para colocar accesorios, como relés diferenciales o bobinas de mínima tensión.
c)
Su funcionamiento puede ser electrónico.
d)
Habitualmente permiten ajustar las curvas de disparo.
28.
La bobina de de disparo de apertura o emisión de un interruptor automático permite…
a)
La apertura instantánea a distancia del interruptor cuando se aplica una tensión.
b)
Estas bobinas se utilizan para cerrar a distancia de los contactos de potencia del interruptor.
c)
Permite la señalización del estado del interruptor.
d)
Permite la desconexión del automático ante el descenso de la tensión de maniobra por debajo de un determinado valor.
29.
A la capacidad de un conjunto de interruptores automáticos para que en caso de un cortocircuito o sobrecarga únicamente actúe el dispositivo más cercano aguas arriba del punto donde se ha producido el defecto se denomina:
a)

Filiación

b)

Selectividad

c)
Sobreprotección.
d)
Juego en equipo.
30.
¿Cuál opción no es una característica de los relés térmicos electrónicos?
a)
Protegen contra cortocircuitos.
b)
Son más precisos.
c)
Permiten un mayor rango de ajuste de corriente.
d)
Presentan mayor repetitividad y precisión.
31.

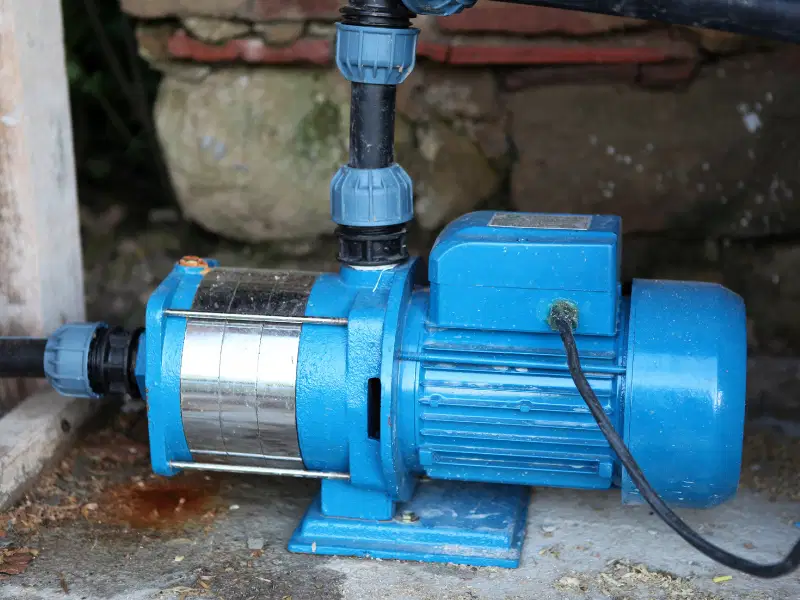

¿Por qué suele ser peligroso el funcionamiento en seco de una bomba?
a)
Porque el motor eléctrico que impulsa la bomba alcanza una velocidad de giro muy elevada.
b)
Porque el motor eléctrico que impulsa la bomba suele usar el propio agua como refrigerante.
c)
Porque el motor eléctrico que impulsa la bomba dispone de un interruptor de detección de giro que depende de la cantidad de agua.
d)
Porque si no hay agua es un desperdicio económico tener en funcionamiento una bomba debido al alto coste de la energía.

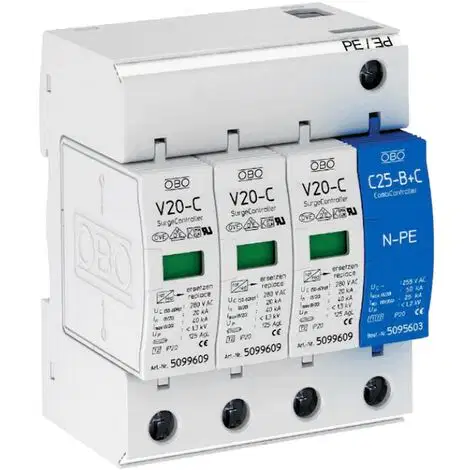

32.

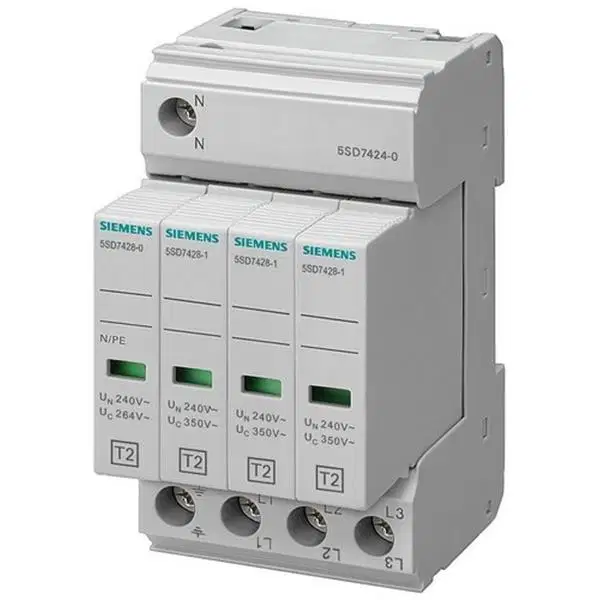

¿Qué opción es correcta sobre las sobretensiones permanentes?
a)
Suelen ser de gran duración.
b)
Son de una magnitud muy elevada.
c)
Para la protección de una instalación eléctrica frente este tipo de defectos se recurre a descargadores de tensión.
d)
Todas las respuestas son correctas.
33.
¿Qué ocurre si un disyuntor magnético detecta una corriente muy elevada?
a)

Almacena energía para evitar daños.

b)
Reduce automáticamente la corriente que llega a la instalación.
c)

La bobina en su interior activa el mecanismo de disparo.

d)
La lámina bimélica en su interior activa el mecanismo de disparo.
34.
¿Qué ocurre cuando se abre un seccionador con fusible en carga?
a)
Puede generar un arco eléctrico peligroso.
b)
Se reduce la tensión en la instalación.
c)
Se apaga todo el sistema de inmediato.
d)
El fusible se funde automáticamente.
35.
¿Cuál es la diferencia entre un interruptor magnetotérmico y un fusible?
a)

El fusible ocupa menos espacio.

b)
El fusible es más preciso.
c)

El interruptor se puede rearmar mientras que el fusible debe reemplazarse.

d)
El interruptor solo protege contra contactos indirectos.
36.
¿Qué combinación de dispositivos se puede emplear para proteger un motor eléctrico?
a)
Fusible y relé térmico.
b)
Fusible y disyuntor magnético.
c)
Disyuntor magnético y guardamotor.
d)
Un guardamotor y un relé térmico.
37.
¿Cuál de los siguientes fusibles utilizarías para la protección de un motor?
a)
aR
b)
gR
c)
aTr
d)
aM
38.
¿Qué es un contacto directo en una instalación eléctrica?
a)
Cuando una persona toca una parte activa de la instalación.
b)
Cuando un conductor hace contacto con la carcasa metálica de un equipo.
c)
Cuando un fusible se funde y corta la corriente.
d)
Cuando una máquina consume más energía de lo normal.
39.

¿Donde se debe emplear un esquema de conexión de tierra tipo IT?

a)

En viviendas y pequeños comercios.

b)

En aquellas instalaciones donde es muy importante la continuidad de servicio, como un quirófano.

c)

En industrias con su propio centro de transformación.

d)

En industrias sin centro propio de transformación.

40.
¿Cuál es el principal objetivo de un relé de protección integral?
a)
Detectar sobrecargas y otros fallos en el motor.
b)
Asegurar la correcta distribución de la carga eléctrica.
c)
Proteger contra sobretensiones transitorias.
d)
Medir la corriente de un circuito.
41.
¿Qué tipo de transformador se emplea para medir la corriente en instalaciones de alta potencia?
a)
Transformador de intensidad.
b)
Transformador de tensión.
c)
Transformador de aislamiento.
d)
Transformador trifásico.
42.
A la técnica que permite emplear elementos con un poder de corte inferior a la corriente de cortocircuito, siempre que exista algún elemento con un poder superior dentro del sistema de protección, se le denomina:
a)
Selectividad.
b)
Filiación.
c)
Sobreprotección.
d)
Rango de actuación.
43.
¿En qué esquema de distribución de tierras no ofrece protección un interruptor automático diferencial frente contactos directos e indirectos?
a)
TT
b)
IT
c)
TN-S
d)
TN-C
44.
¿Para qué se emplea el identificador “F” en los esquemas eléctricos?
a)
Para aquellos elementos que no tienen capacidad de maniobra o de corte en carga.
b)
Sólo para los fusibles.
c)
Para dispositivos fungibles.
d)
Para cualquier dispositivo de protección.
45.
¿Cuándo se recomienda usar fusibles?
a)
Cuando se requiere un dispositivo de protección con alto poder de corte y económico.
b)
Cuando se requiere un dispositivo de protección de rápida actuación.
c)
Cuando no se requiere realizar maniobras de corte y cierre.
d)
Todas las respuestas son correctas.
46.
¿Cuál es la función principal de un disyuntor magnetotérmico?
a)
Controlar el flujo de corriente en la instalación.
b)
Proteger contra cortocircuitos y sobrecargas.
c)
Evitar pérdidas de energía en redes trifásicas.
d)
Regular la tensión de alimentación.
47.
La sensibilidad de un interruptor diferencial...
a)
Es el valor de la corriente a partir de la cual se produce el disparo por una sobreintensidad.
b)
Es el valor de la corriente a partir de la cual se produce el disparo por una derivación corriente de fuga.
c)
Es el valor de la corriente mínima a partir de la cual el aparato es capaz de responder.
d)
Es la tensión a partir de la cual el aparato es capaz de detectar y poder responder provocando la apertura del circuito eléctrico.
48.
¿Qué clase corresponde a los interruptores diferenciales más inmunizados?
a)
Clase AC
b)
Clase A
c)
Clase F
d)
Clase B
49.
¿Qué se debe hacer si un interruptor diferencial se dispara continuamente?
a)
Sustituirlo por uno de mayor calibre.
b)
Revisar la instalación para detectar fugas de corriente.
c)
Cambiar todos los interruptores magnetotérmicos de la instalación.
d)
Eliminar la puesta a tierra.
50.
¿Cómo se debe actuar después de una sobretensión?
a)
Rearmando el limitador de sobretensiones. Como se ha disparado se debe volver a poner en la posición de activado.
b)
Verificando el estado del cartucho limitador, en determinadas circunstancias se puede destruir.
c)
Sustituyendo el cartucho limitador.
d)
Pulsando el botón de reset.
51.
¿Dónde se deben situar las protecciones de sobretensión de tipo 3?
a)
Lo más cercana al punto de origen de la sobretensión, como la cabecera del cuadro general de protección.
b)
En cuadros secundarios.
c)
Lo más cercano posible al receptor a proteger.
d)
Ninguna respuesta es correcta.
52.

¿Cuál de los siguientes símbolos corresponde a un interruptor automático magnetotérmico?

a)

A

b)

B

c)

C

d)

D

53.

¿Cuál de los siguientes símbolos corresponde a un disyuntor guardamotor?

a)

A

b)

B

c)

C

d)

D

54.
¿Cuál de los siguientes símbolos corresponde a un disyuntor magnético?
a)

A

b)

B

c)

C

d)

D

55.
¿Qué elemento no forma parte de un fusible?
a)
Contactos.
b)
Elemento fusible.
c)
Bobina de disparo.
d)
Arena.
56.
¿Qué ocurre si un relé térmico de un motor se dispara frecuentemente?
a)
Indica que el motor está sobrecargado.
b)
El motor se vuelve más eficiente.
c)
La instalación pierde energía.
d)
Se debe reemplazar el fusible.

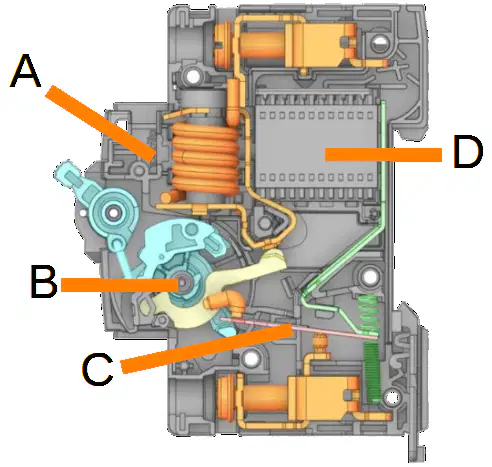

57.
¿Qué parte del interruptor magnetotérmico corresponde al disparador magnético?
a)
A
b)
B
c)
C
d)
D
58.
¿Qué elemento de la etiqueta indica el poder de corte el interruptor automático?
a)
A
b)
B
c)
C
d)
D
59.
¿Qué elemento del relé térmico permite seleccionar si el rearme después de un fallo es automático o necesita que acuda un técnico para que el sistema vuelva a estar operativo?
a)
A
b)
B
c)
C
d)
D
60.
¿Cuál de los siguientes dispositivos se usa para proteger contra contactos directos e indirectos?
a)
Interruptor automático diferencial.
b)
Relé térmico.
c)
Interruptor automático magnetotérmico.
d)
Transformador de corriente.
61.
¿Qué opción es falsa respecto los descargadores o limitadores de sobretensión?
a)
Se recomienda instalar protecciones de tipo 2 a menos de 10 metros de la protección de tipo 1, e instalar protecciones adicionales de tipo 2 cada 10 metros aproximadamente.
b)
No deben ir acompañadas de otro elemento de protección.
c)
Se deben instalar antes de los interruptores automáticos diferenciales.
d)
Es importante tener en consideración la sección de los conductores.
62.
¿Qué opción es falsa respecto los dispositivos de protección frente sobretensiones permanentes?
a)
Se basan en bobinas de protección combinadas con interruptores automáticos.
b)
Su uso es recomendable pero no obligatorio.
c)
Es muy importante la conexión a tierra de este dispositivo.
d)
Existe en el mercado dispositivos combinados que presentan protección contra todo tipo de sobretensión y sobreintensidad.
63.

¿Cómo cambian de estado un contacto auxiliar instantáneo y otro contacto auxiliar de señalización de disparo acoplados a un interruptor automático magnetotérmico en caso de que se haya abierto el interruptor manualmente?

a)

Ningún contacto auxiliar cambia de estado.

b)

Los dos contactos auxiliares cambian de estado.

c)

El contacto instantáneo cambia de estado y el contacto de señalización de disparo permanece igual.

d)

El contacto instantáneo permanece igual y el contacto de señalización de disparo cambia de estado.

64.

¿Qué opción es falsa respecto los interruptores automáticos magnetotérmicos y los disyuntores guardamotor?

a)

El guardamotor dispone de un dial de ajuste para la sobrecarga mientras que el interruptor magnetotérmico no.

b)

Ambos dispositivos se pueden rearmar en caso de un disparo y no es necesario su sustitución.

c)

Presentan distintos símbolos eléctricos de cara a su representación en los esquemas.

d)

Ambos dispositivos protegen contra sobrecargas y cortocircuitos.

65.

¿En qué se basa el principio de funcionamiento de un interruptor automático diferencial?

a)

En una lámina bimetálica que se curva y acciona el mecanismo de disparo al calentarse por el paso de la corriente.

b)

En una bobina que acciona el mecanismo de disparo ante una elevada corriente.

c)

En un varistor.

d)

En un núcleo toroidal que es capaz de detectar diferencias en las corrientes que circulan entre las fases y el neutro.

66.

¿En qué se basa el principio de funcionamiento de un descargador o limitador de sobretensiones?

a)

En una lámina bimetálica que se curva y acciona el mecanismo de disparo al calentarse por una sobretensión.

b)

En una bobina que acciona el mecanismo de disparo ante una elevada tensión en la red, producida por ejemplo por una descarga atmosférica.

c)

En un varistor.

d)

En un núcleo toroidal que es capaz de detectar las subidas de tensión.

67.

¿Qué dispositivo es necesario añadir en serie con un limitador o descargador de sobretensiones?

a)

Un interruptor automático diferencial.

b)

Un dispositivo de protección contra sobreintensidades.

c)

Un disyuntor de protección contra subtensiones.

d)

Ningún elemento.

68.
¿Qué es un disyuntor guardamotor?
a)
Un dispositivo que protege motores eléctricos contra sobrecargas y cortocircuitos.
b)
Un interruptor que controla el encendido y apagado de los motores.
c)
Un tipo de fusible de alta capacidad.
d)
Un dispositivo que regula la tensión de los motores.

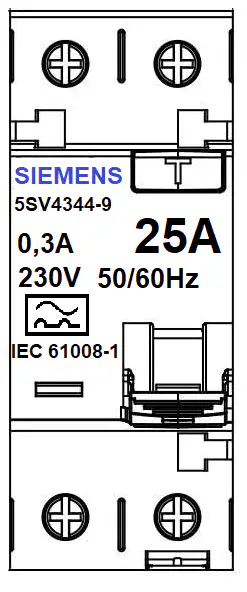

69.

¿Qué información se puede obtener a partir de la siguiente imagen?

a)

Se trata de un interruptor automático magnetotérmico, bipolar y de 25A de calibre curva C.

b)

Se trata de un interruptor automático diferencial, bipolar, de 25A de calibre y clase A.

c)

Se trata de un interruptor automático diferencial, bipolar, de 25A de calibre y clase AC.

d)

Se trata de un interruptor automático diferencial, bipolar, de 25A de calibre y 30mA de sensibilidad.

70.
La letra g de un fusible indica:
a)
Fusibles de uso general. Protección contra sobrecargas.
b)
Fusibles de uso general. Protección contra sobrecargas y cortocircuitos.
c)
Fusibles de uso parcial. Protección contra cortocircuitos.
d)
Fusibles de uso parcial. Protección contra sobrecargas.
71.
¿Qué elemento de la etiqueta del fusible está indicando la talla o tamaño?
a)
A
b)
B
c)
C
d)
D
72.
Un relé térmico protege al motor ante:
a)
El fallo de una de las fases de alimentación eléctrica al motor.
b)
Un excesivo número de arranques y paros del motor en reducido espacio de tiempo.
c)
La rotura o deterioro de un rodamiento del eje del motor.
d)
Todas las respuestas son correctas.
73.

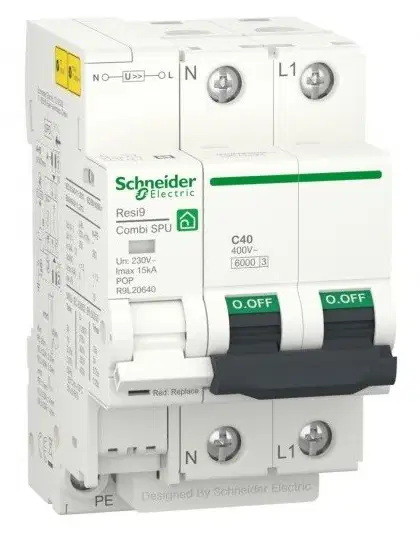

¿A qué dispositivo de protección corresponde este símbolo?

a)

A un interruptor automático diferencial super inmunizado.

b)

A un interruptor automático magnetotérmico combinado con un dispositivo de protección contra sobretensiones transitorias.

c)

A un interruptor automático magnetotérmico combinado con un dispositivo de protección contra sobretensiones transitorias y permanentes.

d)

Este dispositivo no existe.

74.

¿Qué dispositivo de protección contra contactos directos e indirectos debe emplearse en una instalación donde la conexión de tierra sigue un esquema IT?

a)

En este tipo de esquema no es necesario ningún dispositivo de protección frente contactos directos e indirectos ya que se encuentra aislado de tierra.

b)

En este tipo de esquema no es necesario ningún dispositivo de protección frente contactos directos e indirectos ya que se suele disponer de un transformador de aislamiento.

c)

Se debe utilizar un interruptor automático diferencial.

d)

Se debe emplear un vigilante de aislamiento.

75.

¿Sé consigue la selectividad total entre estos dos interruptor automáticos diferenciales?

a)

Sí

b)

No, es necesario disminuir la sensibilidad del interruptor diferencial aguas arriba a 4 veces la sensibilidad del dispositivo aguas abajo, es decir 120mA. Como no es un valor de sensibilidad estándar, recurrimos a uno de 200mA.

c)

No, e, interruptor diferencial aguas arriba debe tener un disparo instantáneo y el situado aguas abajo ser selectivo.

d)

Ninguna respuesta es correcta.
